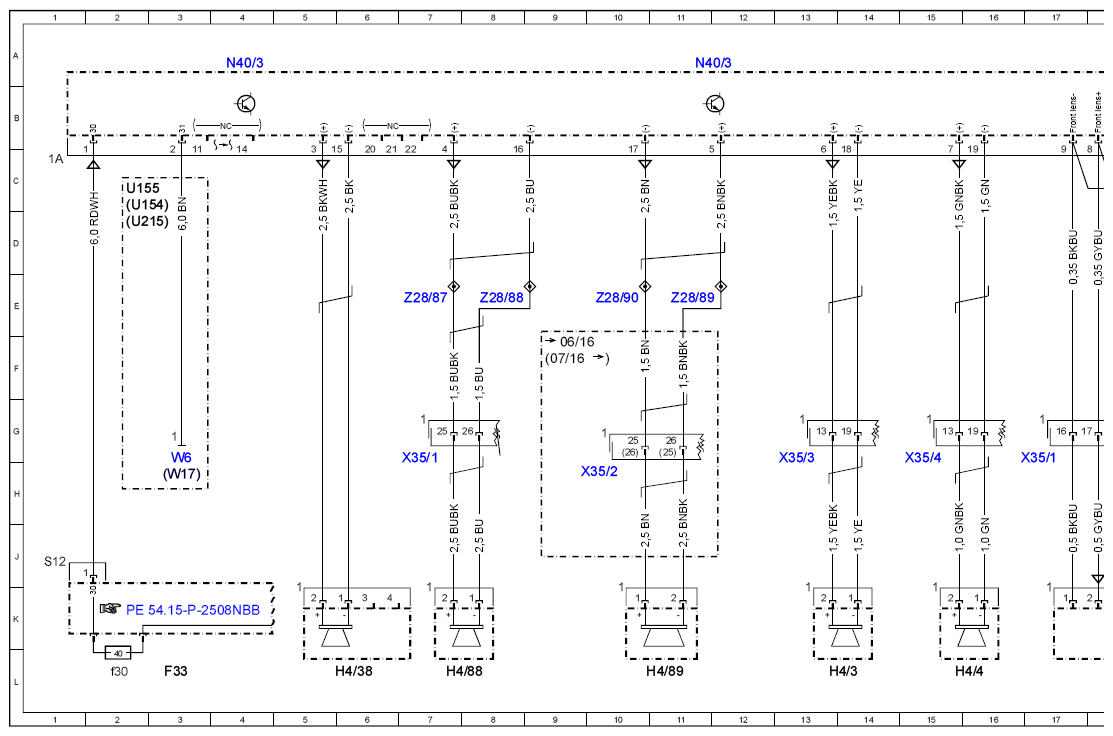

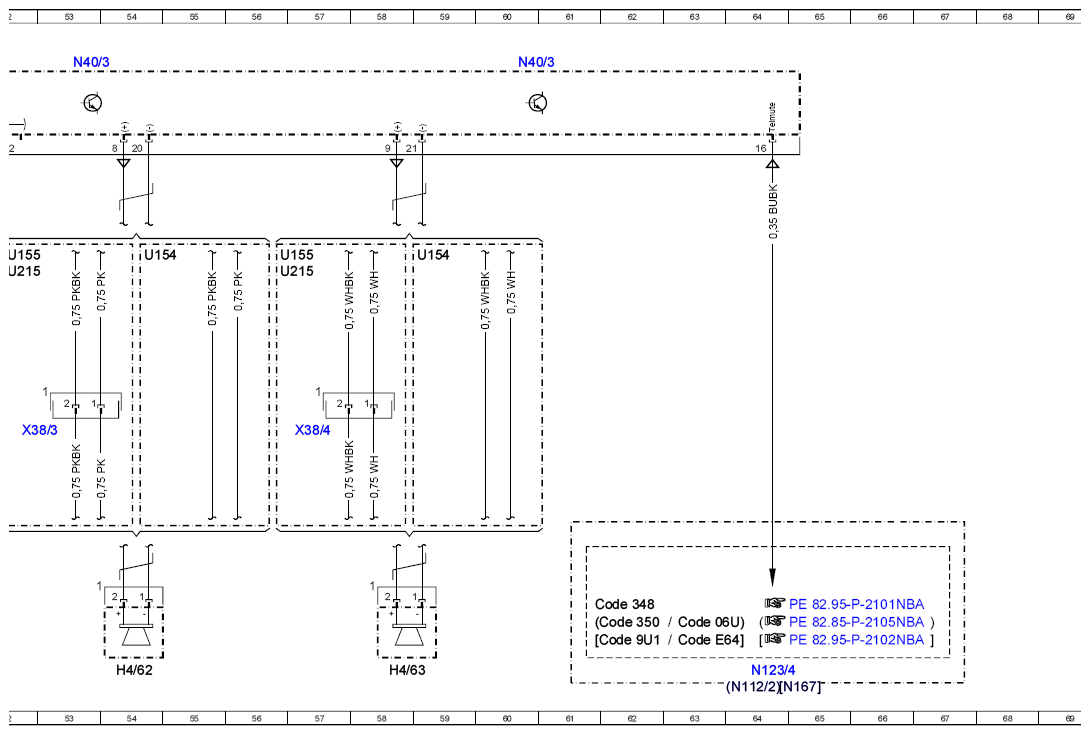

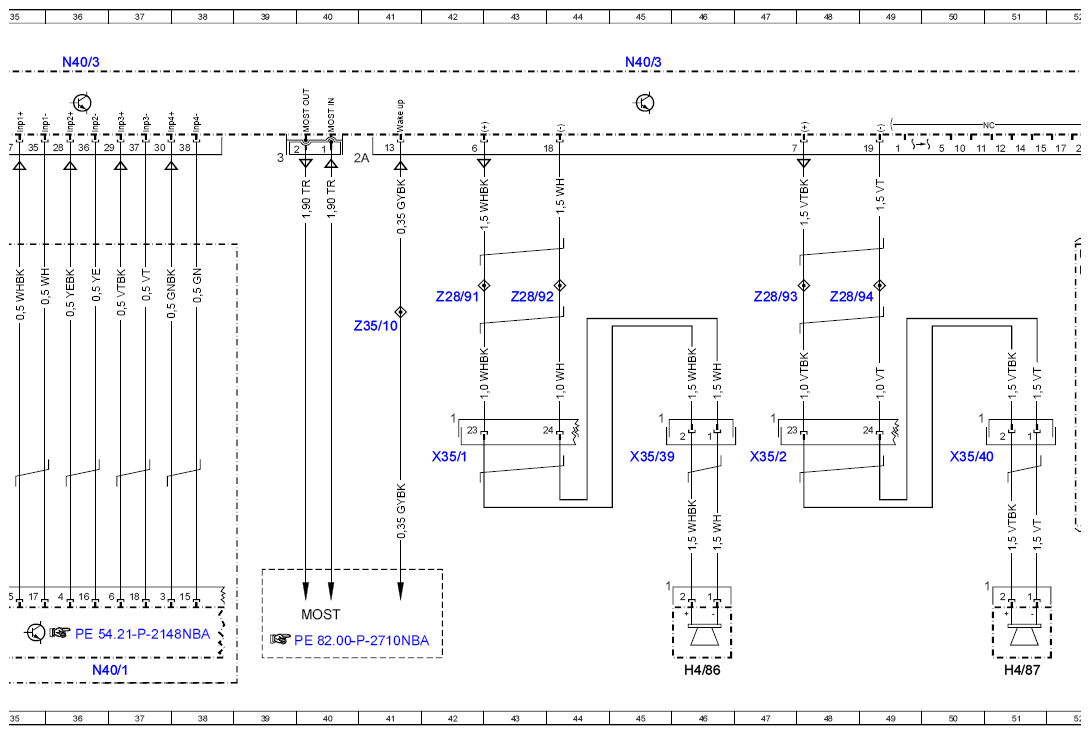

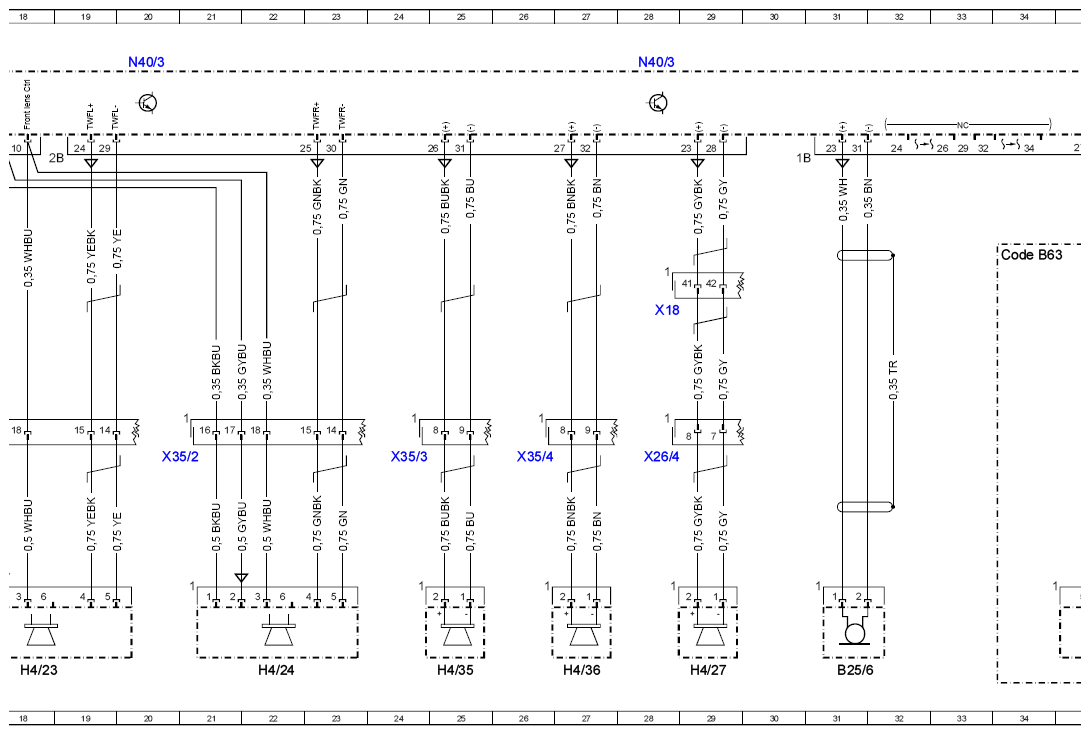

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97NBB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 with CODE 811 (Advanced sound system) except CODE 810 (Sound system) Control unit N40/3
MODEL 292 with CODE 811 (Advanced sound system) except CODE 810 (Sound system) Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| B25/6 | Sound system microphone | 31L |
| Code 06U | Mercedes connect me basic services | 63K |
| Code 348 | Emergency call/assistance system | 61K |
| Code 350 | Ecall Europe emergency call system | 61K |
| Code 9U1 | ECALL RUSSIA (GLONASS) preinstallation | 61K |
| Code B63 | AMG eSound | 34D |
| Code E64 | ECALL RUSSIA (GLONASS) | 63K |
| F33 | Battery compartment prefuse box | 3L |
| F33f30 | Fuse 30 | 2L |
| H4/23 | Left front door speaker, mirror triangle | 18L |
| H4/24 | Right front door speaker, mirror triangle | 22L |
| H4/27 | Center instrument panel speaker | 29L |
| H4/3 | Left rear door speaker | 13L |
| H4/35 | Left rear door tweeter | 25L |
| H4/36 | Right rear door tweeter | 27L |
| H4/38 | Rear woofer | 6L |
| H4/4 | Right rear door speaker | 16L |
| H4/62 | Left rear surround speaker | 54L |
| H4/63 | Right rear surround speaker | 58L |
| H4/86 | Left front door midrange speaker | 46L |
| H4/87 | Right front door midrange speaker | 51L |
| H4/88 | Left front door woofer | 7L |
| H4/89 | Right front door woofer | 11L |
| N112/2 | Telematics services communication module | 64L |
| N123/4 | Emergency call system control unit | 64L |
| N167 | E-Call Russia (GLONASS) control unit | 65L |
| N40/1 | Engine sound control unit | 36L |
| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 11A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 45A |
| N40/3 | Sound system amplifier control unit | 53A |
| N40/3 | Sound system amplifier control unit | 60A |
| U154 | Valid for 166.0 | 2C |
| U154 | Valid for 166.0 | 59D |
| U154 | Valid for 166.0 | 54D |
| U155 | Valid for 166.8 | 2C |
| U155 | Valid for 166.8 | 56D |
| U155 | Valid for 166.8 | 52D |
| U215 | Valid for model series 292 | 2D |
| U215 | Valid for model series 292 | 52E |
| U215 | Valid for model series 292 | 56E |
| W17 | Right rear seat ground point | 3H |
| W6 | Inner left D-pillar ground point | 3H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 28E |
| X26/4 | Cockpit adapter wiring harness electrical connector | 28H |
| X35/1 | Left front door electrical connector | 7H |
| X35/1 | Left front door electrical connector | 17H |
| X35/1 | Left front door electrical connector | 42H |
| X35/2 | Right front door electrical connector | 10H |
| X35/2 | Right front door electrical connector | 21H |
| X35/2 | Right front door electrical connector | 47H |
| X35/3 | Left rear door electrical connector | 13H |
| X35/3 | Left rear door electrical connector | 24H |
| X35/39 | Left front door midrange speaker electrical connector | 45H |
| X35/4 | Right rear door electrical connector | 15H |
| X35/4 | Right rear door electrical connector | 26H |
| X35/40 | Right front door midrange speaker electrical connector | 50H |
| X38/3 | Left surround speaker electrical intermediate connector | 53G |
| X38/4 | Right surround speaker electrical intermediate connector | 57G |
| Z28/87 | Left front door subwoofer/woofer connector sleeve (+) | 7E |
| Z28/88 | Left front door subwoofer/woofer connector sleeve (-) | 8E |
| Z28/89 | Right front door subwoofer/woofer connector sleeve (+) | 11E |
| Z28/90 | Right front door subwoofer/woofer connector sleeve (-) | 10E |
| Z28/91 | Left front door midrange speaker connector sleeve (+) | 42E |
| Z28/92 | Left front door midrange speaker connector sleeve (-) | 43E |
| Z28/93 | Right front door midrange speaker connector sleeve (+) | 47E |
| Z28/94 | Right front door midrange speaker connector sleeve (-) | 48E |
| Z35/10 | MOST wake-up signal connector sleeve | 41E |
