Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

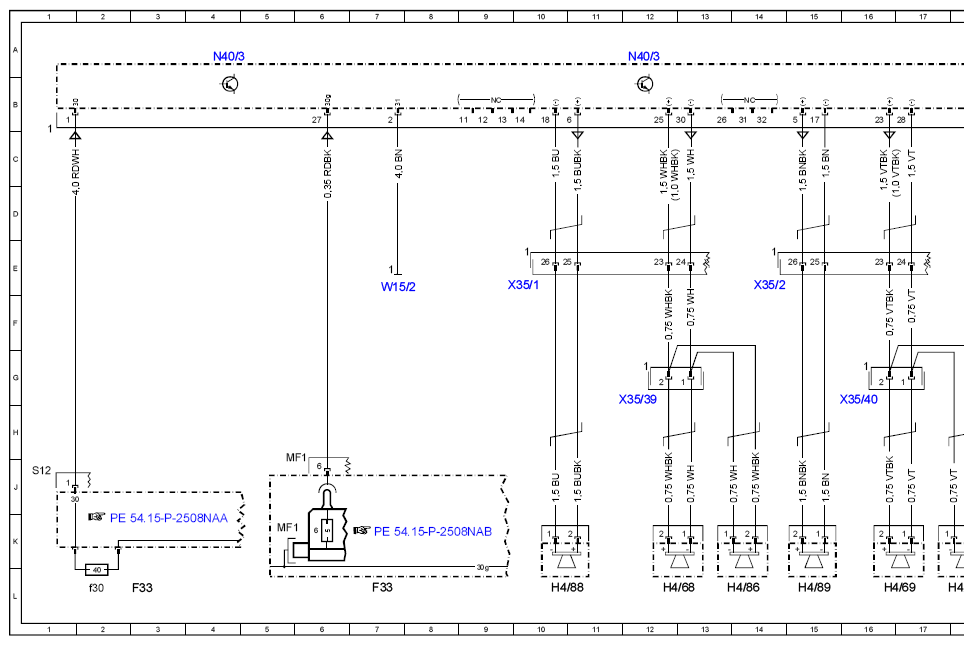

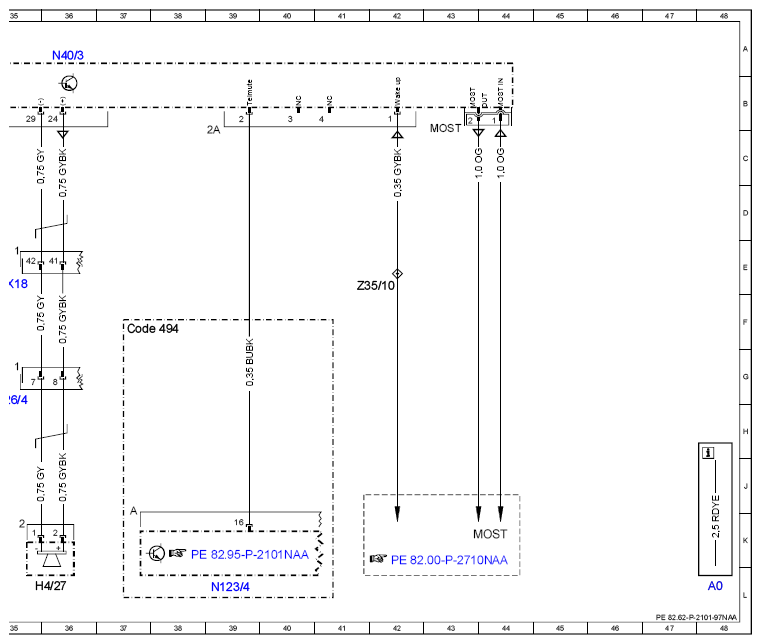

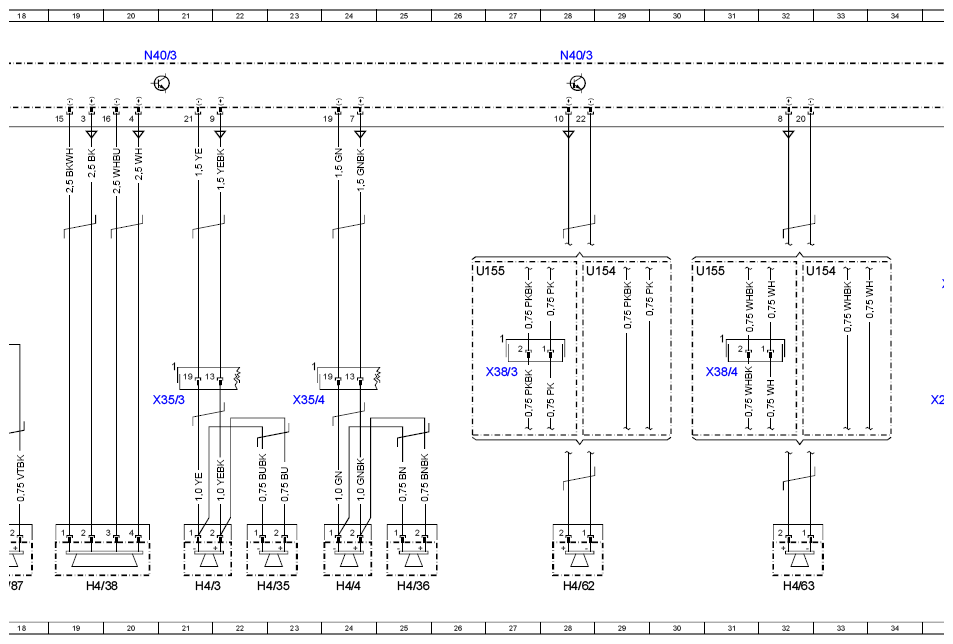

MODEL 166 up to model year 2016 with CODE 810 (Sound system) without CODE 811 (Advanced sound system) Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| Code 494 | USA version | 37F |
| F33 | Battery compartment prefuse box | 3L |
| F33 | Battery compartment prefuse box | 7L |
| F33MF1 | Multiple fuse 1 | 5K |
| F33f30 | Fuse 30 | 2L |
| H4/27 | Center instrument panel speaker | 36L |
| H4/3 | Left rear door speaker | 21L |
| H4/35 | Left rear door tweeter | 22L |
| H4/36 | Right rear door tweeter | 25L |
| H4/38 | Rear bass speaker | 19L |
| H4/4 | Right rear door speaker | 24L |
| H4/62 | Left rear surround speaker | 28L |
| H4/63 | Right rear surround speaker | 32L |
| H4/68 | Left front door sound system tweeter | 12L |
| H4/69 | Right front door sound system tweeter | 16L |
| H4/86 | Left front door midrange speaker | 14L |
| H4/87 | Right front door midrange speaker | 18L |
| H4/88 | Left front door bass speaker | 10L |
| H4/89 | Right front door bass speaker | 15L |
| N123/4 | Emergency call system control unit | 39L |
| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 12A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 28A |
| U154 | Valid for 166.0 | 32E |
| U154 | Valid for 166.0 | 28E |
| U155 | Valid for 166.8 | 26E |
| U155 | Valid for 166.8 | 30E |
| W15/2 | Left footwell ground point | 7E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 35E |
| X26/4 | Cockpit adapter wiring harness electrical connector | 35H |
| X35/1 | Left front door electrical connector | 10E |
| X35/2 | Right front door electrical connector | 14E |
| X35/3 | Left rear door electrical connector | 21H |
| X35/39 | Left front door midrange speaker electrical connector | 12G |
| X35/4 | Right rear door electrical connector | 23H |
| X35/40 | Right front door midrange speaker electrical connector | 16G |
| X38/3 | Left surround speaker electrical intermediate connector | 27G |
| X38/4 | Right surround speaker electrical intermediate connector | 31G |
| Z35/10 | MOST wake-up signal connector sleeve | 42E |
