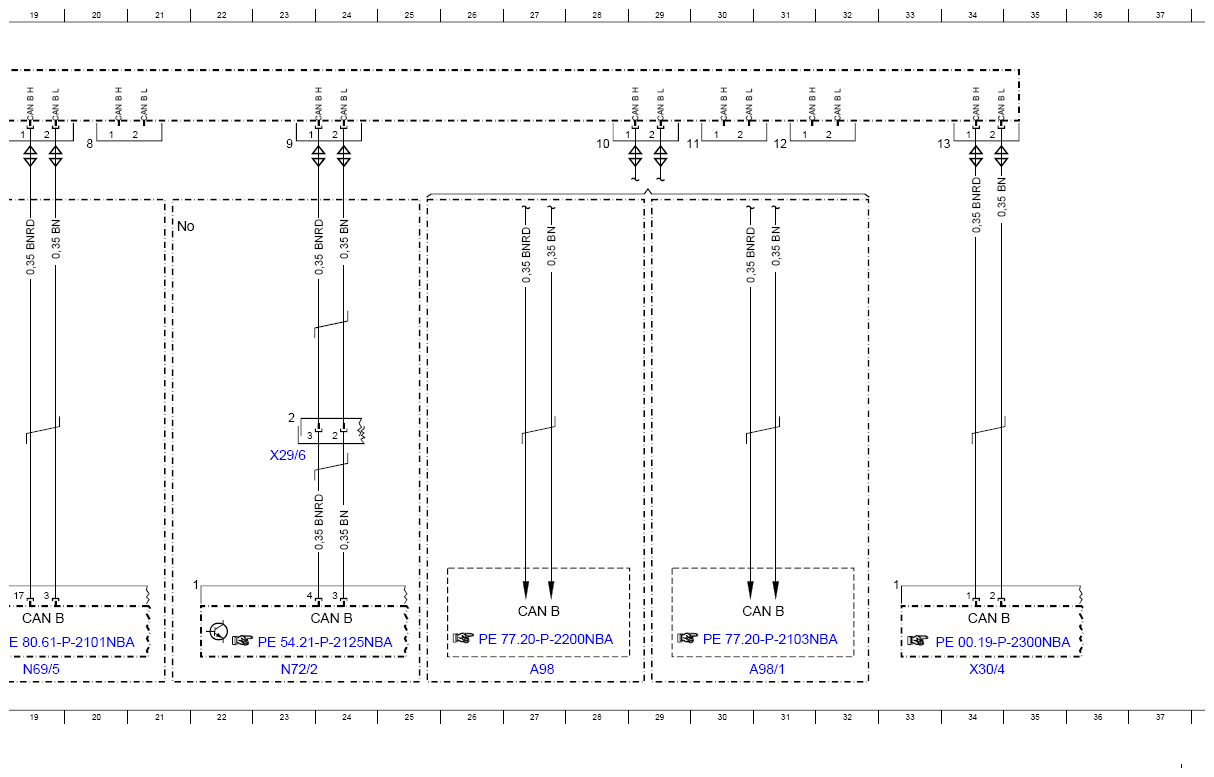

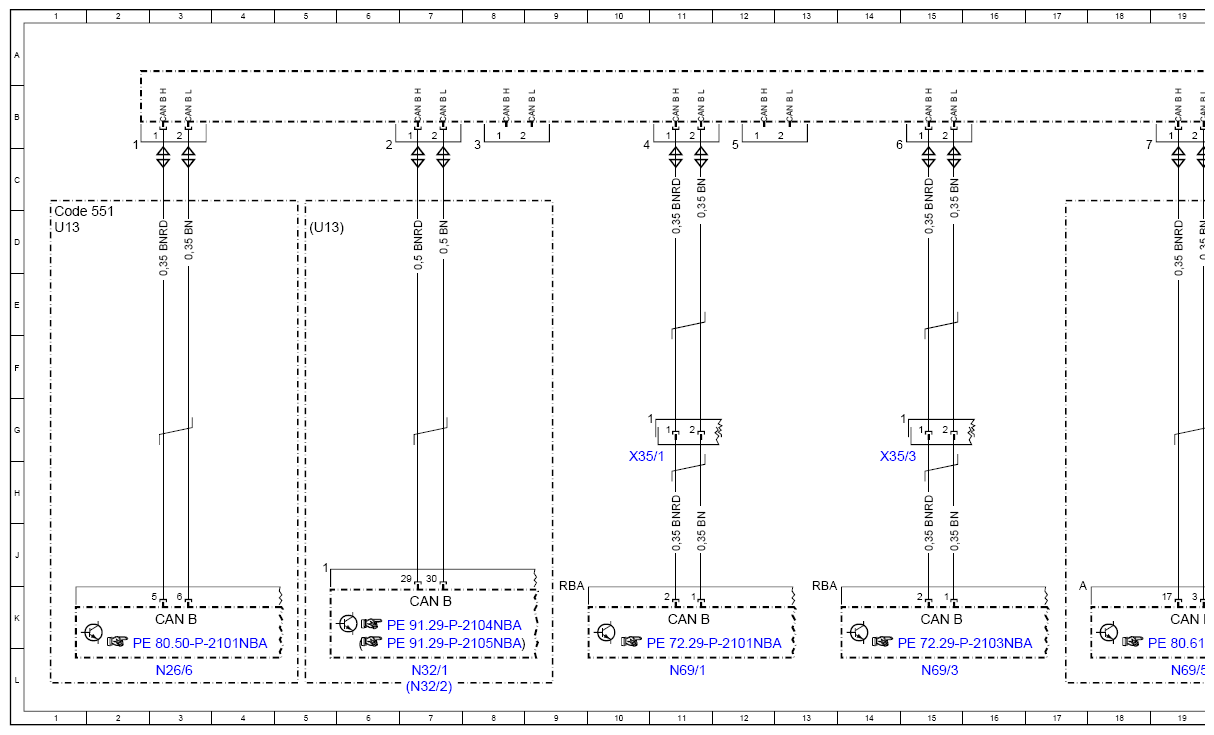

Wiring Diagram For Interior CAN Bus - PE00.19-P-2300-97NBB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 Potential distributor X30/7
MODEL 292 Potential distributor X30/7
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| A98 | Panoramic sliding roof control module | 27L |
| A98/1 | Sliding roof control module | 31L |
| CAN B | Interior CAN | 15K |
| CAN B | Interior CAN | 3K |
| CAN B | Interior CAN | 7K |
| CAN B | Interior CAN | 11K |
| CAN B | Interior CAN | 31K |
| CAN B | Interior CAN | 27K |
| CAN B | Interior CAN | 19K |
| CAN B | Interior CAN | 24K |
| CAN B | Interior CAN | 34K |
| Code 413 | Panoramic sliding sunroof | 26D |
| Code 414 | Glass electric sliding roof | 29D |
| Code 494 | USA version | 22D |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 1D |
| Code 872 | Left and right rear seat heaters | 22C |
| Code 889 | KEYLESS-GO | 18D |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 3L |
| N32/1 | Driver seat control unit | 7L |
| N32/2 | Front passenger seat control unit | 7L |
| N69/1 | Left front door control unit | 11L |
| N69/3 | Left rear door control unit | 15L |
| N69/5 | KEYLESS-GO control unit | 19L |
| N72/2 | RCP [HBF] control unit | 23L |
| U12 | Valid for left-hand drive vehicles | 5D |
| U13 | Valid for right-hand drive vehicles | 1D |
| U13 | Valid for right-hand drive vehicles | 5D |
| U13 | Valid for right-hand drive vehicles | 1D |
| U13 | Valid for right-hand drive vehicles | 5D |
| X29/6 | Center console electrical connector | 23H |
| X30/4 | Right potential distributor electrical connector (CAN) | 34L |
| X30/7 | Left potential distributor electrical connector (CAN) | 4A |
| X30/7 | Left potential distributor electrical connector (CAN) | 12A |
| X30/7 | Left potential distributor electrical connector (CAN) | 28A |
| X30/7 | Left potential distributor electrical connector (CAN) | 20A |
| X30/7 | Left potential distributor electrical connector (CAN) | 34A |
| X35/1 | Driver door electrical connector | 10H |
| X35/3 | Left rear door electrical connector | 14H |
