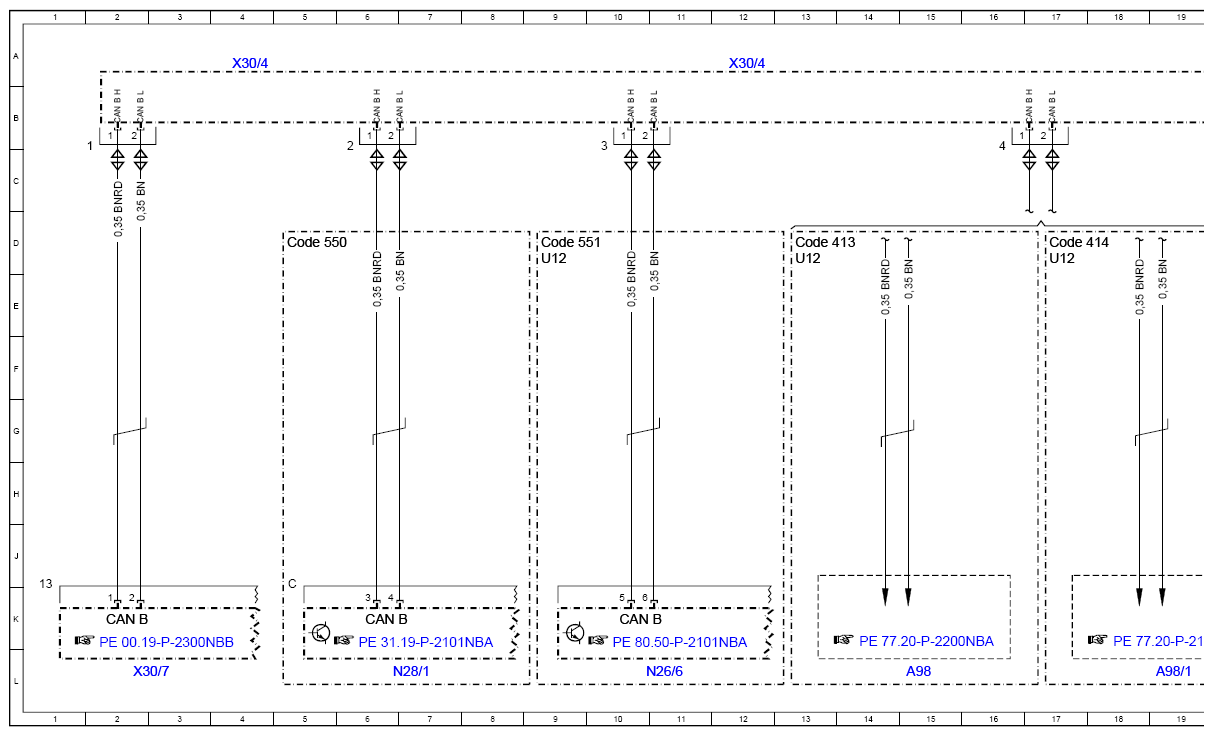

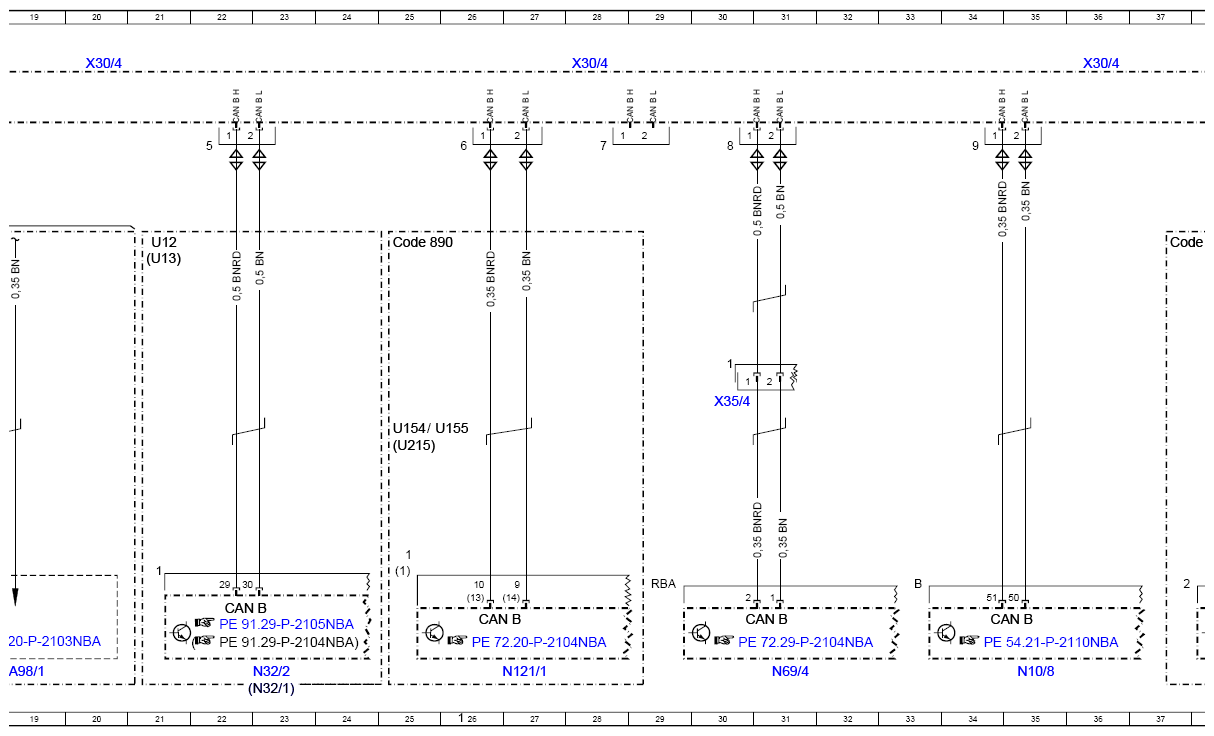

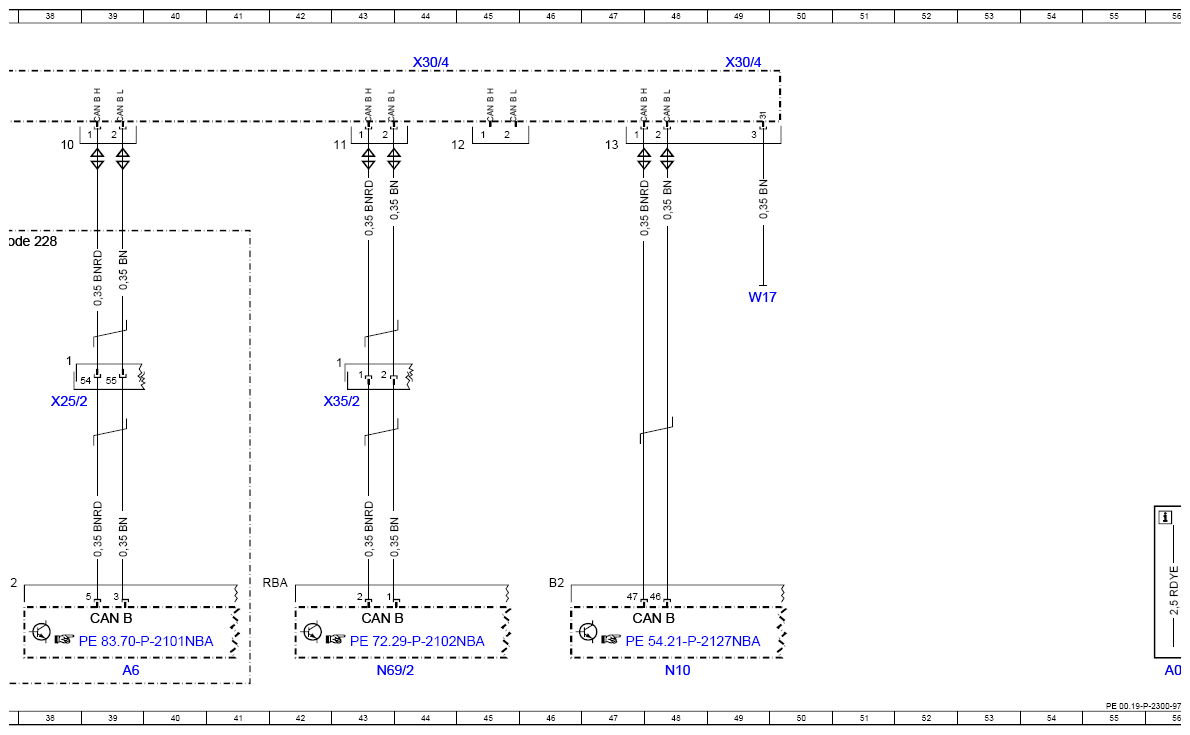

Wiring Diagram For Interior CAN Bus - PE00.19-P-2300-97NBA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 Potential distributor X30/4
MODEL 292 Potential distributor X30/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A6 | Stationary heater unit | 39L |
| A98 | Panoramic sliding roof control module | 15L |
| A98/1 | Sliding roof control module | 19L |
| CAN B | Interior CAN | 2K |
| CAN B | Interior CAN | 6K |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 22K |
| CAN B | Interior CAN | 26K |
| CAN B | Interior CAN | 31K |
| CAN B | Interior CAN | 34K |
| CAN B | Interior CAN | 39K |
| CAN B | Interior CAN | 43K |
| CAN B | Interior CAN | 48K |
| Code 228 | Stationary heater | 37D |
| Code 413 | Panoramic sliding sunroof | 13D |
| Code 414 | Glass electric sliding roof | 17D |
| Code 550 | Trailer hitch | 5D |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 9D |
| Code 890 | Tailgate control | 25D |
| N10 | SAM control unit | 48L |
| N10/8 | Rear control unit | 35L |
| N121/1 | Tailgate control unit | 27L |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 11L |
| N28/1 | Trailer recognition control unit | 7L |
| N32/1 | Driver seat control unit | 23L |
| N32/2 | Front passenger seat control unit | 23L |
| N69/2 | Right front door control unit | 43L |
| N69/4 | Right rear door control unit | 31L |
| U12 | Valid for left-hand drive vehicles | 21D |
| U12 | Valid for left-hand drive vehicles | 17D |
| U12 | Valid for left-hand drive vehicles | 13D |
| U12 | Valid for left-hand drive vehicles | 9D |
| U13 | Valid for right-hand drive vehicles | 21D |
| U154 | Valid for 166.0 | 25G |
| U155 | Valid for 166.8 | 25G |
| U215 | Valid for model series 292 | 25G |
| W17 | Right rear seat ground point | 49E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 38G |
| X30/4 | Right potential distributor electrical connector (CAN) | 4A |
| X30/4 | Right potential distributor electrical connector (CAN) | 12A |
| X30/4 | Right potential distributor electrical connector (CAN) | 20A |
| X30/4 | Right potential distributor electrical connector (CAN) | 28A |
| X30/4 | Right potential distributor electrical connector (CAN) | 36A |
| X30/4 | Right potential distributor electrical connector (CAN) | 44A |
| X30/4 | Right potential distributor electrical connector (CAN) | 49A |
| X30/7 | Left potential distributor electrical connector (CAN) | 2L |
| X35/2 | Right front door electrical connector | 43G |
| X35/4 | Right rear door electrical connector | 30G |
