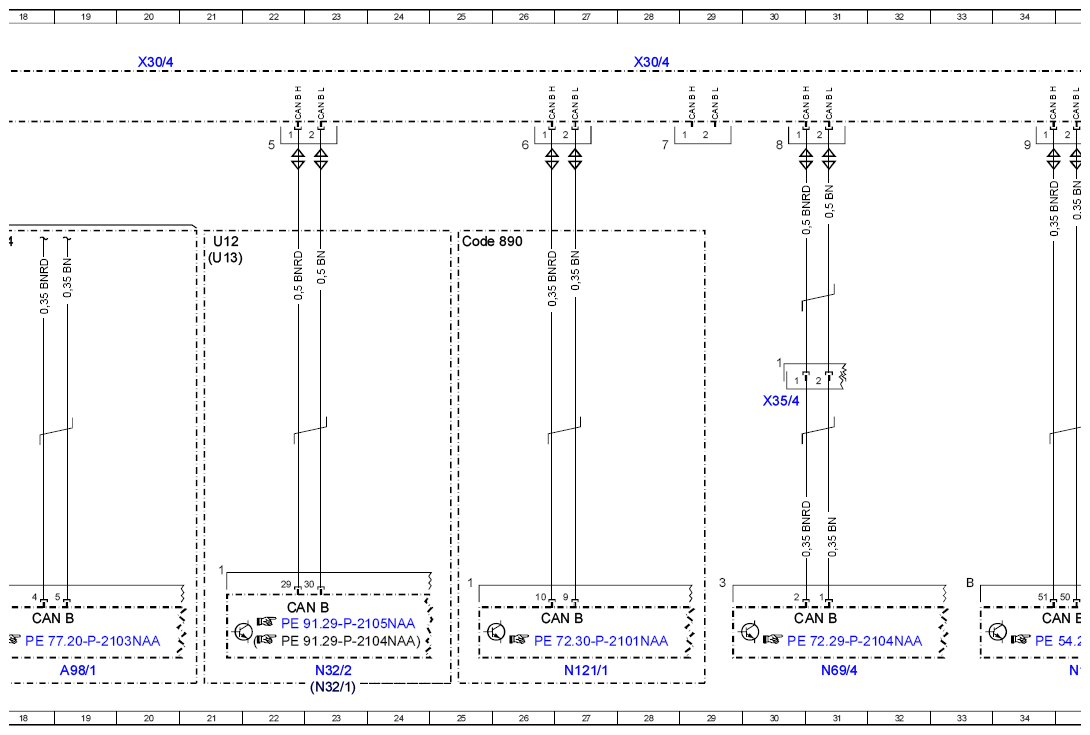

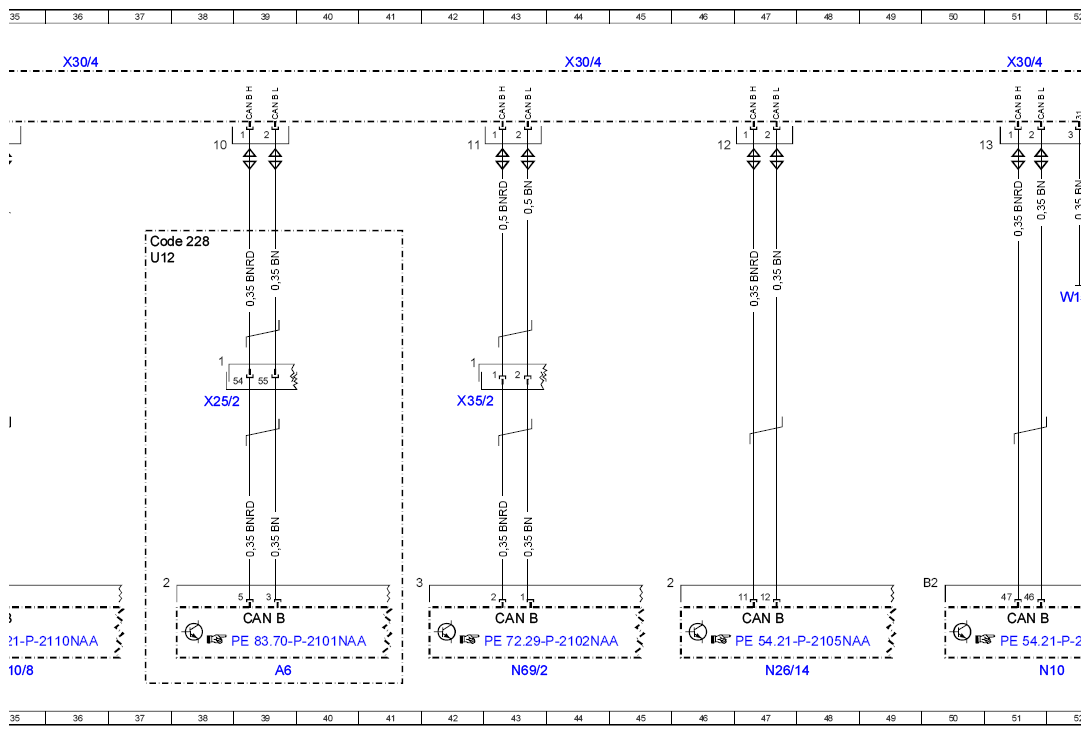

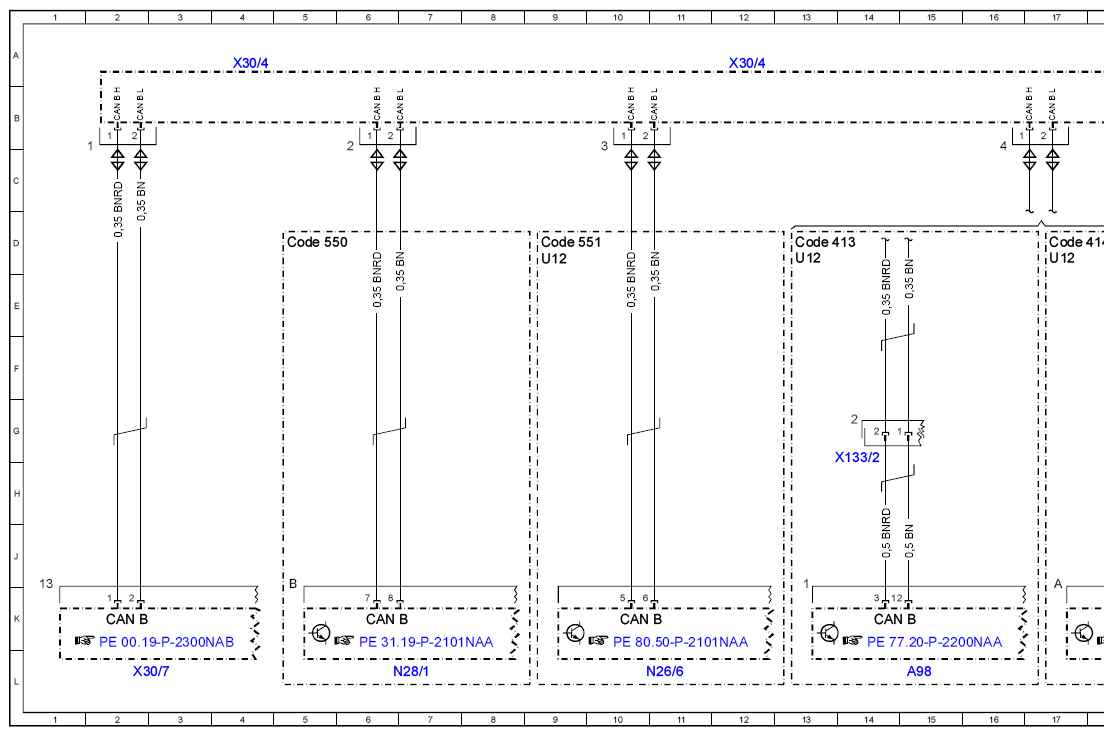

Wiring Diagram For Interior CAN Bus - PE00.19-P-2300-97NAD
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016
with CODE Z04 (B4 armoring for special protection version)
with CODE Z05 (B5 armoring on special protection version)
with CODE Z22 (Panic alarm system)
Potential distributor X30/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A6 | Stationary heater unit | 39L |
| A98 | Panoramic sliding roof control module | 15L |
| A98/1 | Sliding roof control module | 19L |
| CAN B | Interior CAN | 2K |
| CAN B | Interior CAN | 6K |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 22K |
| CAN B | Interior CAN | 14K |
| CAN B | Interior CAN | 18K |
| CAN B | Interior CAN | 26K |
| CAN B | Interior CAN | 31K |
| CAN B | Interior CAN | 34K |
| CAN B | Interior CAN | 39K |
| CAN B | Interior CAN | 43K |
| CAN B | Interior CAN | 47K |
| CAN B | Interior CAN | 51K |
| Code 228 | Stationary heater | 37D |
| Code 413 | Panoramic sliding sunroof | 13D |
| Code 414 | Glass electric sliding roof | 17D |
| Code 550 | Trailer hitch | 5D |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 9D |
| Code 890 | Tailgate control | 25D |
| N10 | SAM control unit | 51L |
| N10/8 | Rear control unit | 35L |
| N121/1 | Tailgate control unit | 27L |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 47L |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 11L |
| N28/1 | Trailer recognition control unit | 7L |
| N32/1 | Driver seat control unit | 23L |
| N32/2 | Front passenger seat control unit | 23L |
| N69/2 | Right front door control unit | 43L |
| N69/4 | Right rear door control unit | 31L |
| U12 | Valid for left-hand drive vehicles | 9D |
| U12 | Valid for left-hand drive vehicles | 17D |
| U12 | Valid for left-hand drive vehicles | 13D |
| U12 | Valid for left-hand drive vehicles | 21D |
| U12 | Valid for left-hand drive vehicles | 37D |
| U13 | Valid for right-hand drive vehicles | 21D |
| W15/1 | Right footwell ground point | 52E |
| X133/2 | Sliding roof electrical connector | 14G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 38G |
| X30/4 | Right potential distributor electrical connector (CAN) | 4A |
| X30/4 | Right potential distributor electrical connector (CAN) | 12A |
| X30/4 | Right potential distributor electrical connector (CAN) | 20A |
| X30/4 | Right potential distributor electrical connector (CAN) | 28A |
| X30/4 | Right potential distributor electrical connector (CAN) | 36A |
| X30/4 | Right potential distributor electrical connector (CAN) | 44A |
| X30/4 | Right potential distributor electrical connector (CAN) | 51A |
| X30/7 | Left potential distributor electrical connector (CAN) | 2L |
| X35/2 | Right front door electrical connector | 42G |
| X35/4 | Right rear door electrical connector | 30G |
