Wiring Diagram For Interior CAN Bus - PE00.19-P-2300-97NAB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

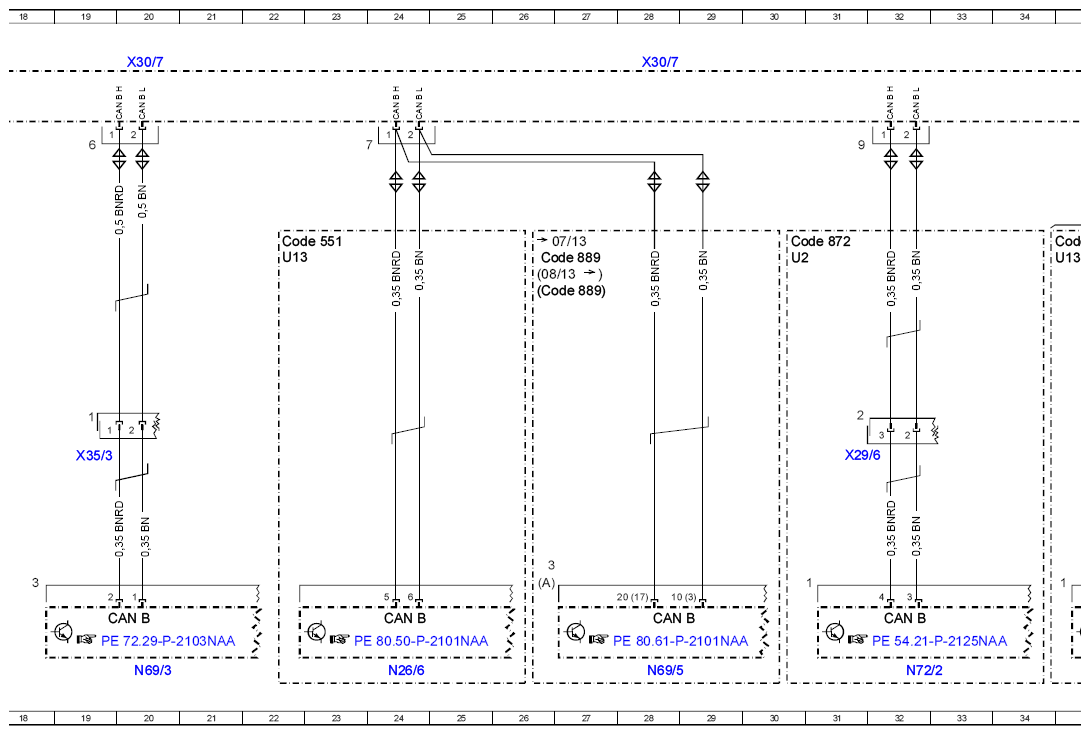

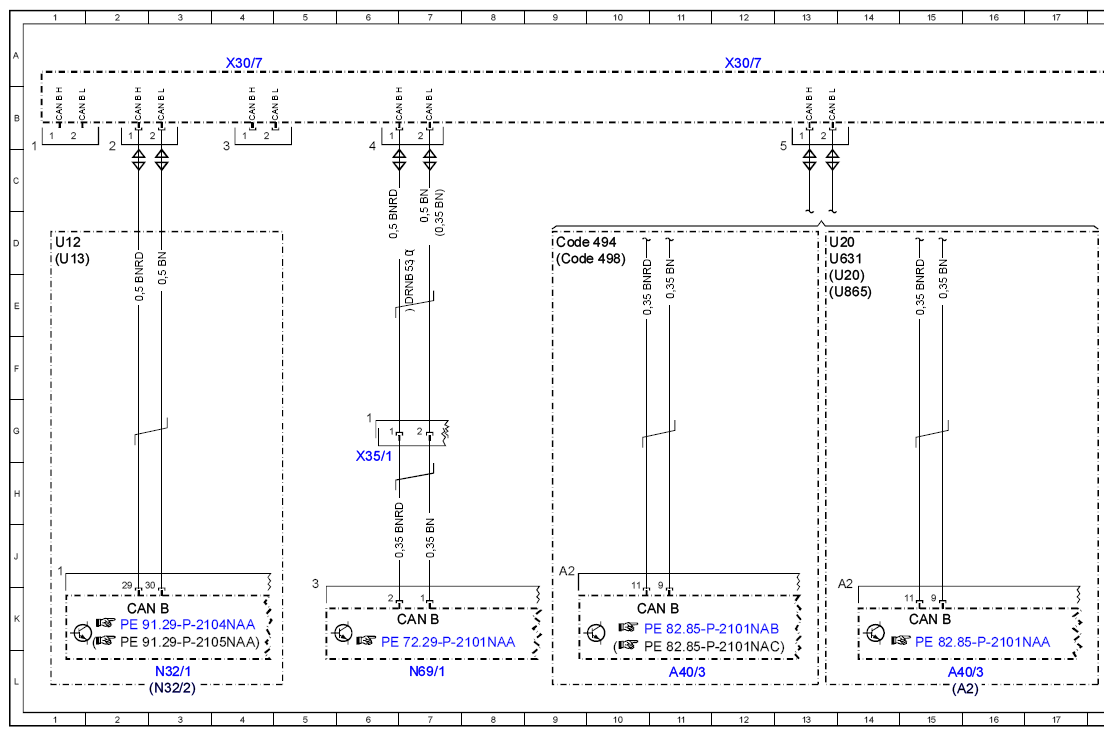

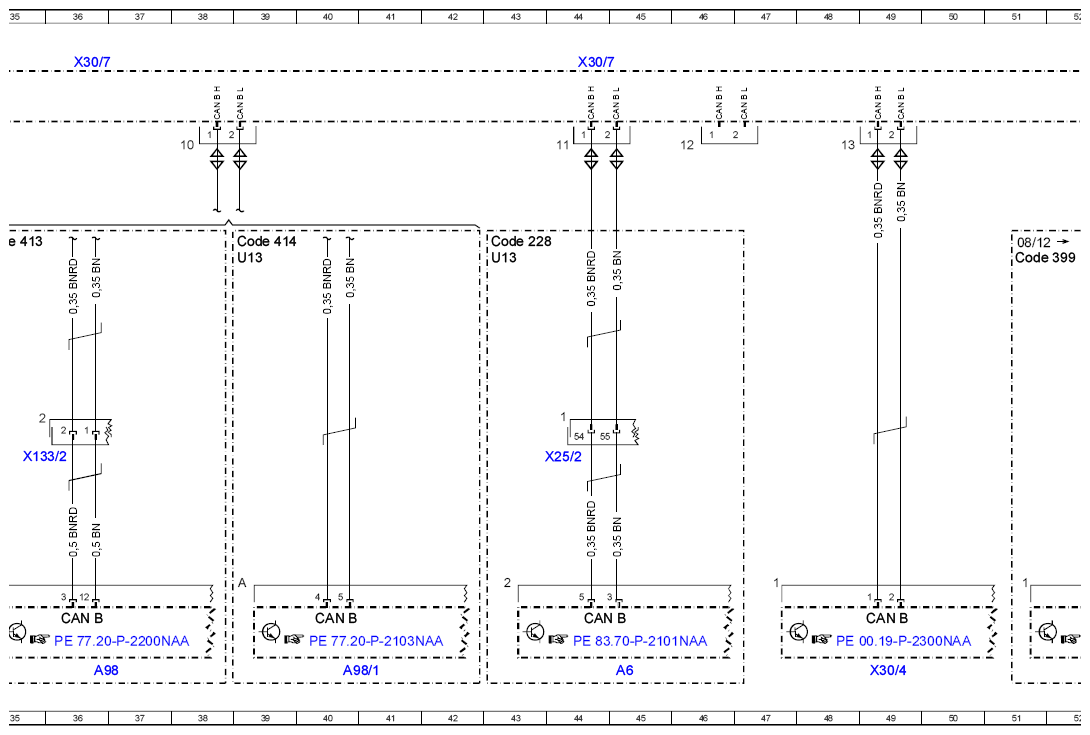

MODEL 166 up to model year 2016 Potential distributor X30/7
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A2 | Radio | 15L |
| A40/3 | COMAND control unit | 15L |
| A40/3 | COMAND control unit | 11L |
| A6 | Stationary heater unit | 45L |
| A98 | Panoramic sliding roof control module | 36L |
| A98/1 | Sliding roof control module | 40L |
| CAN B | Interior CAN | 7K |
| CAN B | Interior CAN | 2K |
| CAN B | Interior CAN | 11K |
| CAN B | Interior CAN | 15K |
| CAN B | Interior CAN | 20K |
| CAN B | Interior CAN | 28K |
| CAN B | Interior CAN | 32K |
| CAN B | Interior CAN | 36K |
| CAN B | Interior CAN | 40K |
| CAN B | Interior CAN | 44K |
| CAN B | Interior CAN | 49K |
| CAN B | Interior CAN | 24K |
| CAN B | Interior CAN | 53K |
| Code 228 | Stationary heater | 43D |
| Code 399 | Front multicontour seats with massage function | 51D |
| Code 413 | Panoramic sliding sunroof | 34D |
| Code 414 | Glass electric sliding roof | 39D |
| Code 494 | USA version | 9D |
| Code 498 | Japan version | 9D |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 22D |
| Code 872 | Left and right rear seat heaters | 30D |
| Code 889 | KEYLESS-GO | 26D |
| Code 889 | KEYLESS-GO | 26E |
| M40 | Multicontour seat pneumatic pump | 53L |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 24L |
| N32/1 | Driver seat control unit | 3L |
| N32/2 | Front passenger seat control unit | 3L |
| N69/1 | Left front door control unit | 7L |
| N69/3 | Left rear door control unit | 20L |
| N69/5 | KEYLESS-GO control unit | 28L |
| N72/2 | RCP [HBF] control unit | 32L |
| U12 | Valid for left-hand drive vehicles | 1D |
| U13 | Valid for right-hand drive vehicles | 1D |
| U13 | Valid for right-hand drive vehicles | 34D |
| U13 | Valid for right-hand drive vehicles | 43D |
| U13 | Valid for right-hand drive vehicles | 39D |
| U13 | Valid for right-hand drive vehicles | 22D |
| U2 | Valid for all except USA | 30D |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 13E |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 13D |
| U631 | Valid for COMAND | 13D |
| U865 | Val id for Audio 20 | 13E |
| X133/2 | Sliding roof electrical connector | 35G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 44H |
| X29/6 | Center console electrical connector | 31G |
| X30/4 | Right potential distributor electrical connector (CAN) | 49L |
| X30/7 | Left potential distributor electrical connector (CAN) | 4A |
| X30/7 | Left potential distributor electrical connector (CAN) | 12A |
| X30/7 | Left potential distributor electrical connector (CAN) | 20A |
| X30/7 | Left potential distributor electrical connector (CAN) | 28A |
| X30/7 | Left potential distributor electrical connector (CAN) | 36A |
| X30/7 | Left potential distributor electrical connector (CAN) | 44A |
| X30/7 | Left potential distributor electrical connector (CAN) | 52A |
| X35/1 | Left front door electrical connector | 6G |
| X35/3 | Left rear door electrical connector | 19G |
