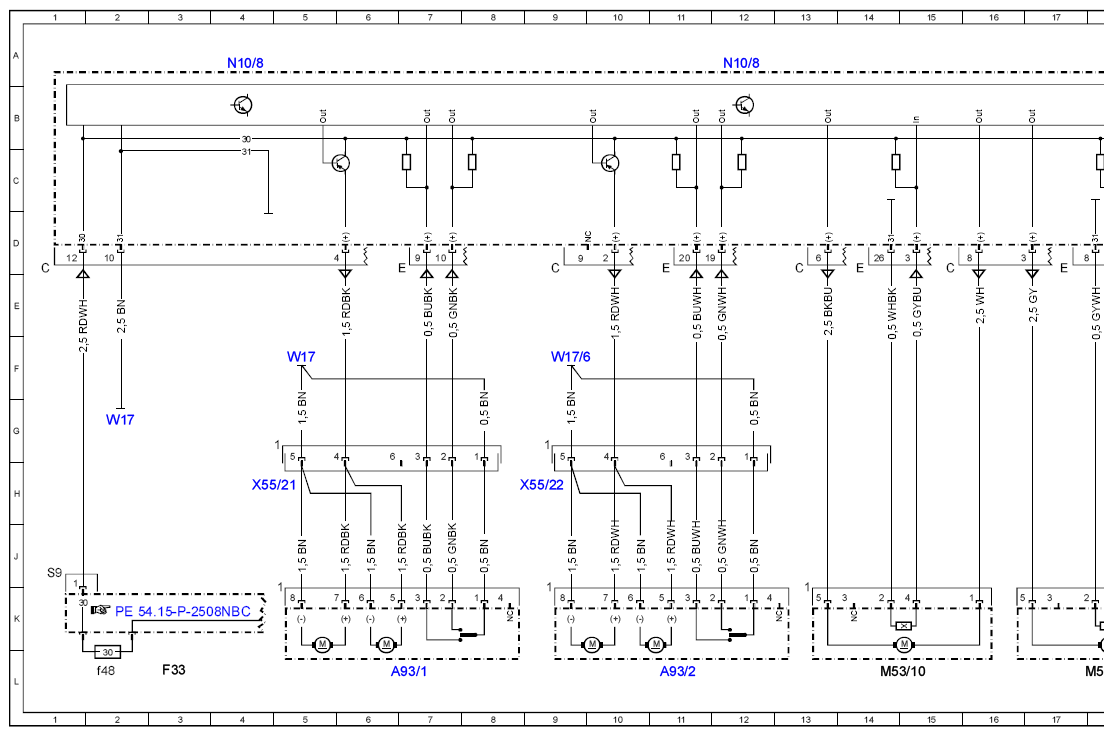

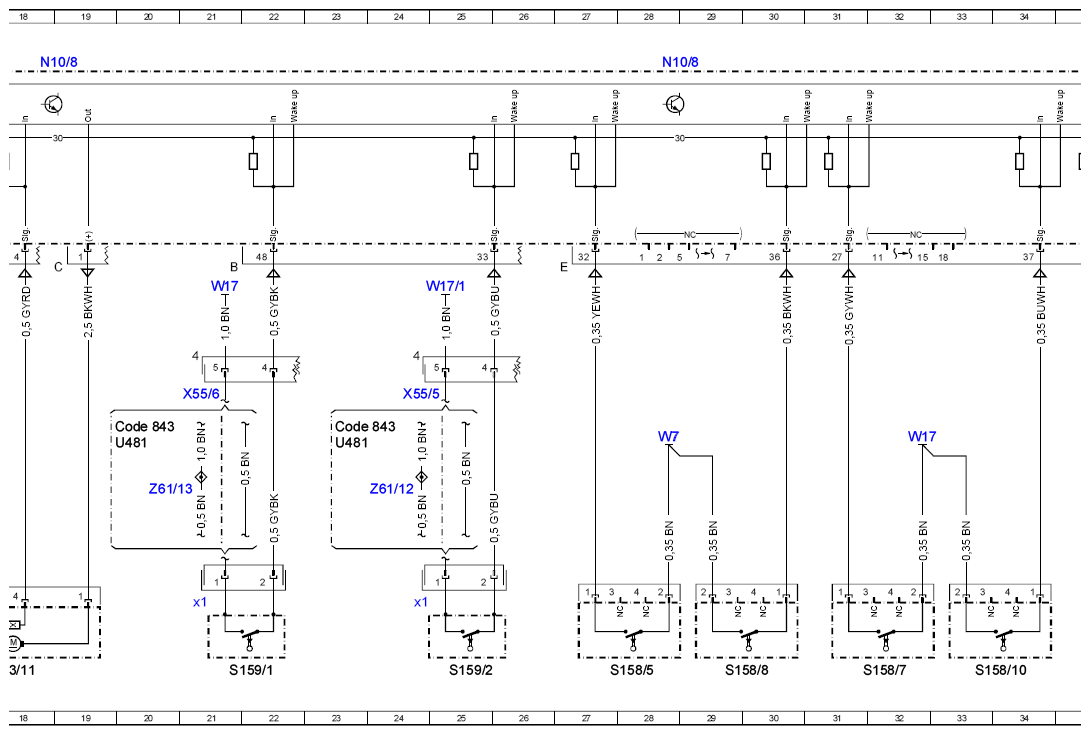

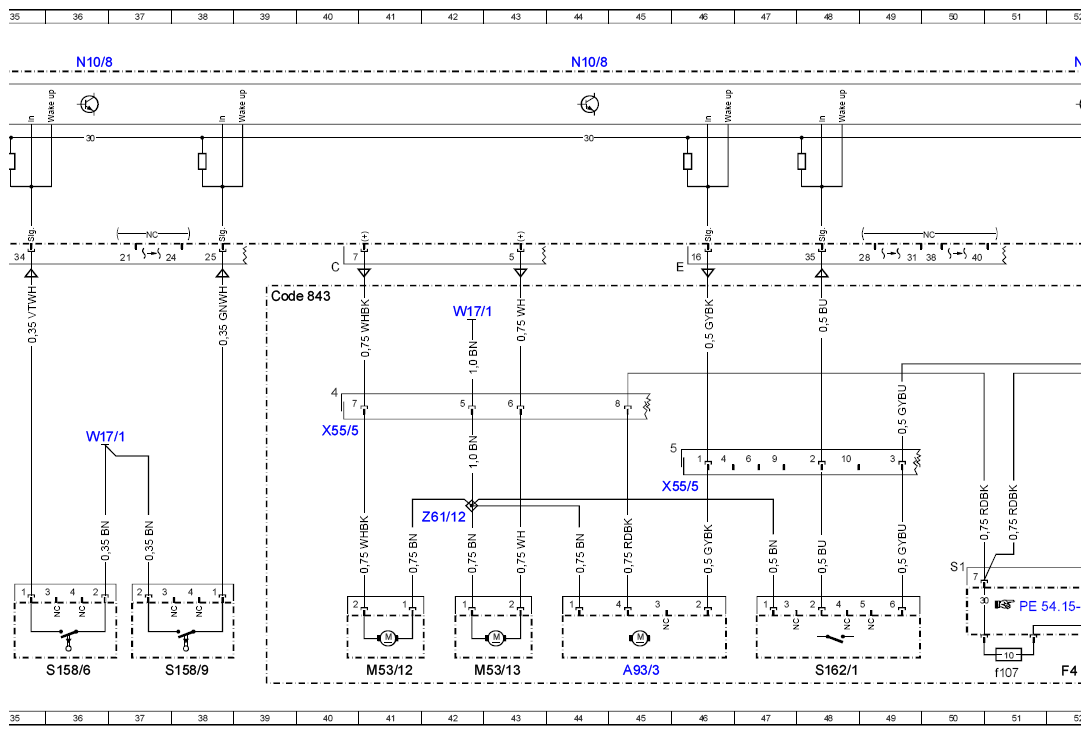

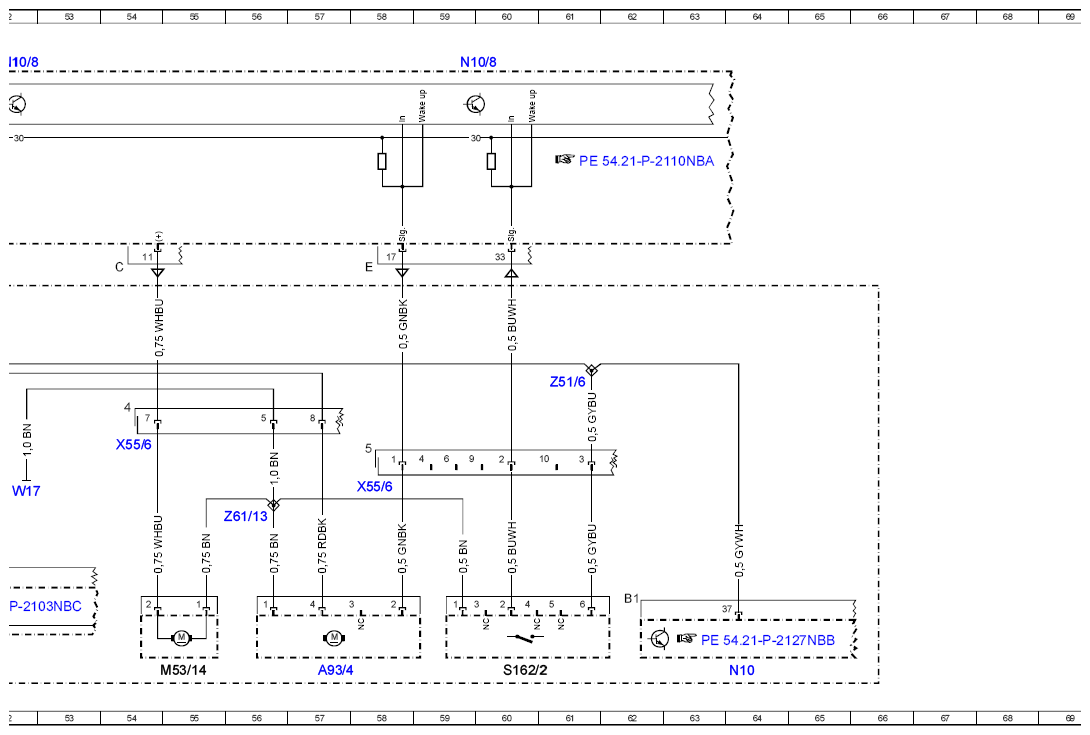

Wiring Diagram Rear Control Unit - PE54.21-P-2110-97NBB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 Control unit N10/8, sheet 2
MODEL 292 Control unit N10/8, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| A93/1 | Left 3rd seat row backrest release unit | 7L |
| A93/2 | Right 3rd seat row backrest release unit | 11L |
| A93/3 | Left 2nd seat row release unit | 45L |
| A93/4 | Right 2nd seat row release unit | 57L |
| Code 843 | Electric EASY-ENTRY | 23G |
| Code 843 | Electric EASY-ENTRY | 19G |
| Code 843 | Electric EASY-ENTRY | 39E |
| F33 | Battery compartment prefuse box | 3L |
| F33f48 | Fuse 48 | 2L |
| F4 | Rear fuse box | 52L |
| F4f107 | Fuse 107 | 51L |
| M53/10 | Left 3rd seat row folding backrest motor | 14L |
| M53/11 | Right 3rd seat row folding backrest motor | 18L |
| M53/12 | Left 2nd seat row head restraint motor | 41L |
| M53/13 | Center 2nd seat row head restraint motor | 43L |
| M53/14 | Right 2nd seat row head restraint motor | 55L |
| N10 | SAM control unit | 64L |
| N10/8 | Rear control unit | 12A |
| N10/8 | Rear control unit | 4A |
| N10/8 | Rear control unit | 18A |
| N10/8 | Rear control unit | 36A |
| N10/8 | Rear control unit | 44A |
| N10/8 | Rear control unit | 52A |
| N10/8 | Rear control unit | 59A |
| N10/8 | Rear control unit | 28A |
| S158/10 | Right 3rd seat row folding backrest switch (right 2nd seat row) | 33L |
| S158/5 | Left 3rd seat row folding backrest switch (load compartment) | 28L |
| S158/6 | Left 3rd seat row folding backrest switch (left 2nd seat row) | 36L |
| S158/7 | Left 3rd seat row folding backrest switch (right 2nd seat row) | 32L |
| S158/8 | Right 3rd seat row folding backrest switch (load compartment) | 29L |
| S158/9 | Right 3rd seat row folding backrest switch (left 2nd seat row) | 38L |
| S159/1 | Right 2nd seat row easy entry/exit switch | 21L |
| S159/1x1 | Right 2nd seat row easy entry/exit switch electrical connector | 21K |
| S159/2 | Left 2nd seat row easy entry/exit switch | 25L |
| S159/2x1 | Left 2nd seat row easy entry/exit switch electrical connector | 24K |
| S162/1 | Left 2nd seat row folding backrest switch | 48L |
| S162/2 | Right 2nd seat row folding backrest switch | 60L |
| U481 | Valid for rear seat belt status indication | 23G |
| U481 | Valid for rear seat belt status indication | 19G |
| W17 | Right rear seat ground point | 2G |
| W17 | Right rear seat ground point | 32G |
| W17 | Right rear seat ground point | 5F |
| W17 | Right rear seat ground point | 21E |
| W17 | Right rear seat ground point | 52H |
| W17/1 | Left rear seat ground point | 25E |
| W17/1 | Left rear seat ground point | 36G |
| W17/1 | Left rear seat ground point | 42E |
| W17/6 | Rear seat crossmember ground point | 9F |
| W7 | Right rear center section ground point | 28G |
| X55/21 | Left 3rd seat row connector block | 5H |
| X55/22 | Right 3rd seat row connector block | 9H |
| X55/5 | Left rear seat adjustment unit connector block | 24F |
| X55/5 | Left rear seat adjustment unit connector block | 46H |
| X55/5 | Left rear seat adjustment unit connector block | 40G |
| X55/6 | Right rear seat adjustment unit connector block | 54G |
| X55/6 | Right rear seat adjustment unit connector block | 58H |
| X55/6 | Right rear seat adjustment unit connector block | 21F |
| Z51/6 | Circuit 58d vehicle interior connector sleeve | 61F |
| Z61/12 | Left circuit 31 2nd seat row connector sleeve | 24H |
| Z61/12 | Left circuit 31 2nd seat row connector sleeve | 42H |
| Z61/13 | Right circuit 31 2nd seat row connector sleeve | 56H |
| Z61/13 | Right circuit 31 2nd seat row connector sleeve | 20H |
