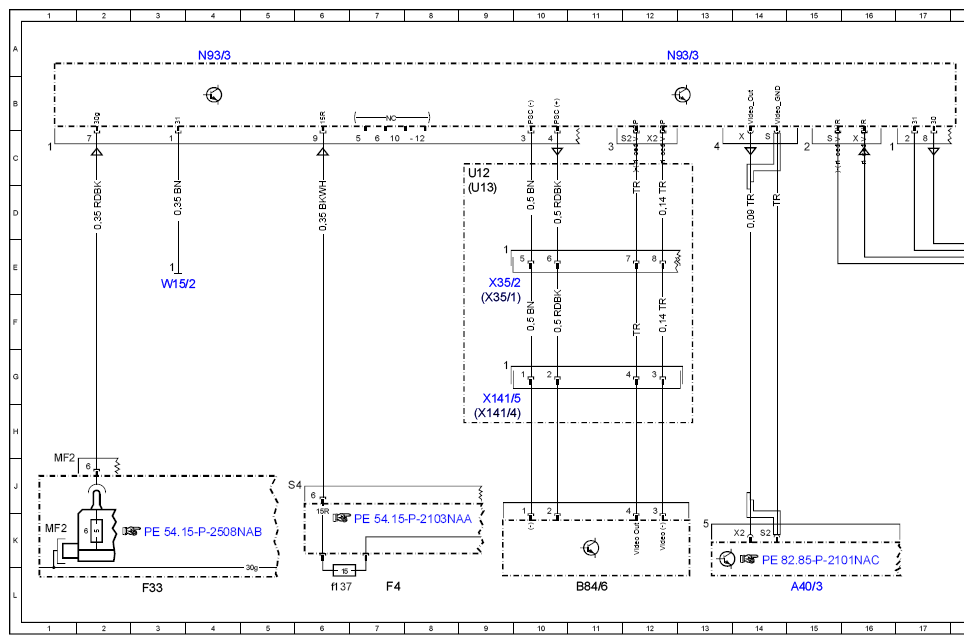

Wiring Diagram Of Reversing Camera - PE54.65-P-2103-97NAB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 with CODE 218 (Rear view camera) with CODE 498 (Japanese version) Control unit N93/3, reversing camera B84/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| A40/3 | COMAND control unit | 15L |
| B84/3 | Backup camera | 20A |
| B84/6 | Passenger-side outside mirror backup camera | 11L |
| CAN E2 | Chassis CAN 2 | 21K |
| F33 | Battery compartment prefuse box | 3L |
| F33MF2 | Multiple fuse 2 | 1K |
| F4 | Rear fuse box | 7L |
| F4f137 | Fuse 137 | 6L |
| N93/3 | Reversing camera electronics | 4A |
| N93/3 | Reversing camera electronics | 12A |
| U12 | Valid for left-hand drive vehicles | 9C |
| U13 | Valid for right-hand drive vehicles | 9D |
| W15/2 | Left footwell ground point | 3E |
| X141/4 | Left outside mirror camera electrical connector | 9H |
| X141/5 | Right outside mirror camera electrical connector | 9G |
| X30/30 | Vehicle floor chassis CAN E2 potential distributor electrical connector | 21L |
| X35/1 | Left front door electrical connector | 9F |
| X35/2 | Right front door electrical connector | 9E |
