Wiring Diagram For Cockpit Fuse Box - PE54.15-P-2911-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 Fuse box F3/2, F3/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A1 | Instrument cluster | 14L |
| A1 | Instrument cluster | 19L |
| A40/17 | Head-up display, retrofit | 22L |
| A40/8 | Audio/COMAND display | 50L |
| Code 34O | Frontal display accessory (head-up display) | 17E |
| Code 443 | Steering wheel heater | 8E |
| Code 580 | Air conditioning | 41E |
| Code 581 | Automatic air conditioning | 41E |
| Code 581 | Automatic air conditioning | 25E |

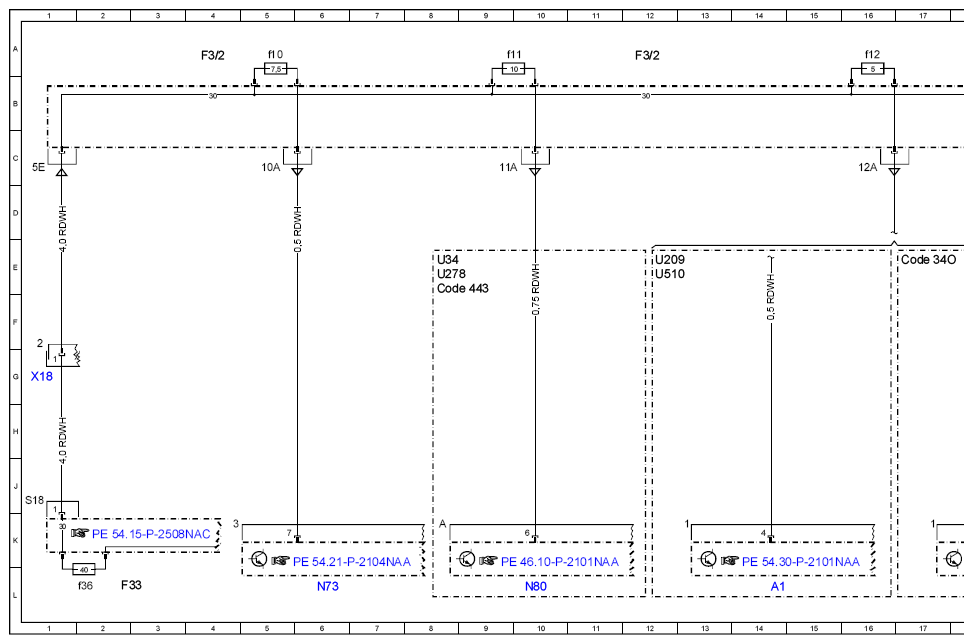

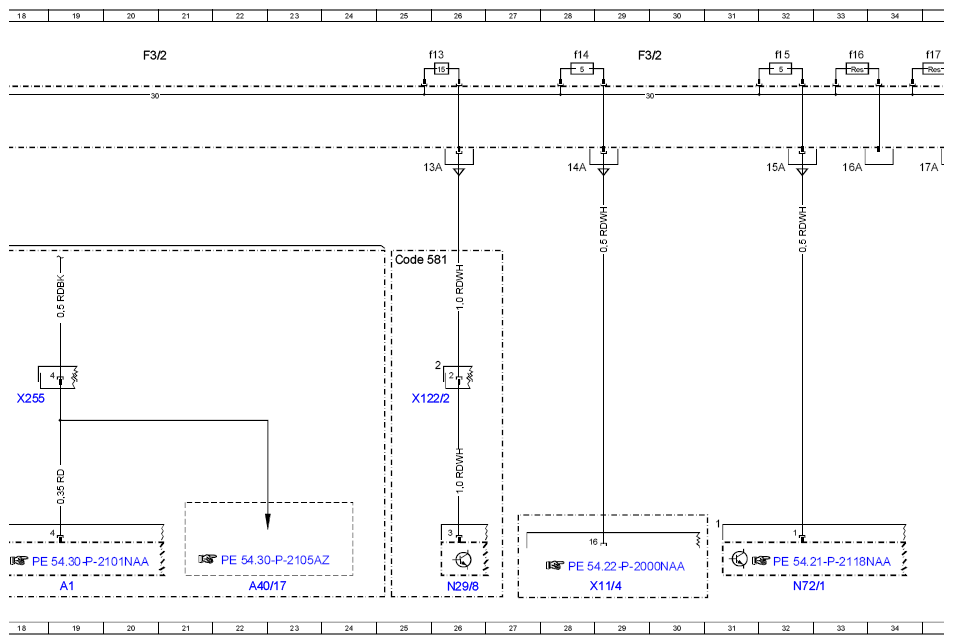

| F3/2 | Cockpit circuit 30 fuse box | 4A |
| F3/2 | Cockpit circuit 30 fuse box | 12A |
| F3/2 | Cockpit circuit 30 fuse box | 20A |
| F3/2 | Cockpit circuit 30 fuse box | 29A |
| F3/2f10 | Fuse 10 | 5A |
| F3/2f11 | Fuse 11 | 9A |
| F3/2f12 | Fuse 12 | 16A |
| F3/2f13 | Fuse 13 | 26A |
| F3/2f14 | Fuse 14 | 28A |
| F3/2f15 | Fuse 15 | 32A |
| F3/2f16 | Fuse 16 | 33A |
| F3/2f17 | Fuse 17 | 35A |
| F3/2f18 | Fuse 18 | 36A |

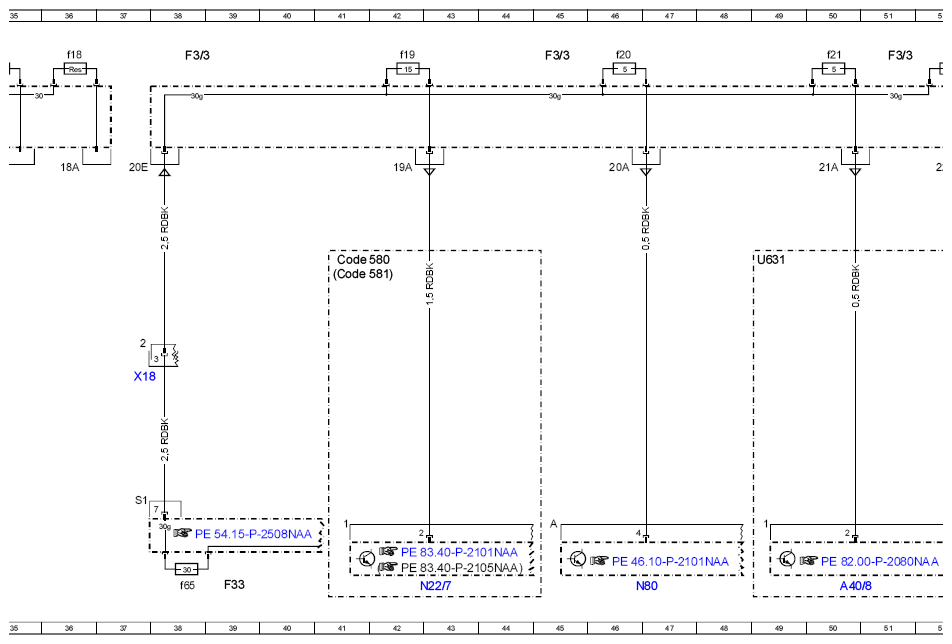

| F3/3 | Cockpit circuit 30g fuse box | 38A |
| F3/3 | Cockpit circuit 30g fuse box | 45A |
| F3/3 | Cockpit circuit 30g fuse box | 51A |
| F3/3f19 | Fuse 19 | 42A |
| F3/3f20 | Fuse 20 | 46A |
| F3/3f21 | Fuse 21 | 50A |
| F3/3f22 | Fuse 22 | 52A |
| F33 | Battery compartment prefuse box | 2L |
| F33 | Battery compartment prefuse box | 39L |
| F33f36 | Fuse 36 | 2L |
| F33f65 | Fuse 65 | 38L |
| N22/7 | Automatic air conditioning control and operating unit | 43L |
| N29/8 | Booster blower electronic blower controller | 26L |
| N72/1 | Upper control panel control unit | 32L |
| N73 | Electronic ignition switch control unit | 6L |
| N80 | Steering column module control unit | 10L |
| N80 | Steering column module control unit | 46L |
| U209 | Valid without code (340) Frontal display accessory (head-up display) | 12E |
| U278 | Valid for Active Lane Keeping Assist | 8E |
| U34 | Valid for automatic lane recognition | 8E |
| U510 | 12E | |
| U631 | Valid for COMAND | 49E |
| X11/4 | Diagnostic connector | 29L |
| X122/2 | Rear air conditioning electrical connector | 26G |
| X18 | Vehicle interior and harness for taillamp electrical connector | 1G |
| X18 | Vehicle interior and harness for taillamp electrical connector | 37G |
| X255 | Instrument cluster and head-up display electrical connector, retrofit | 18G |
