Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NBK
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

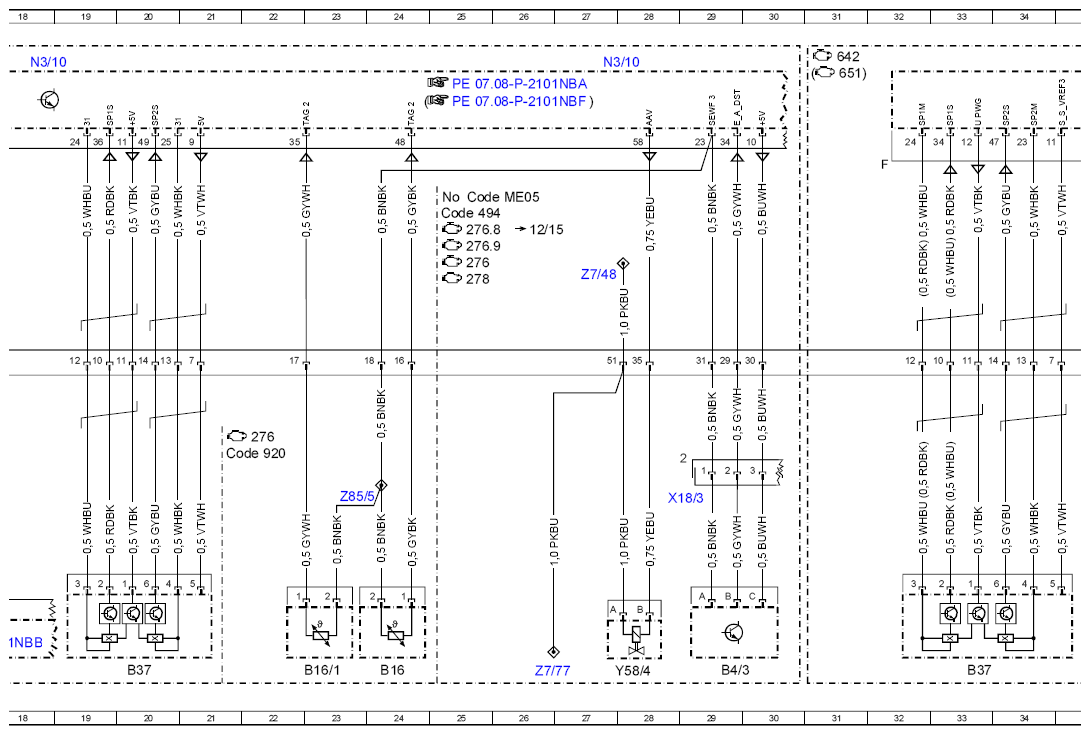

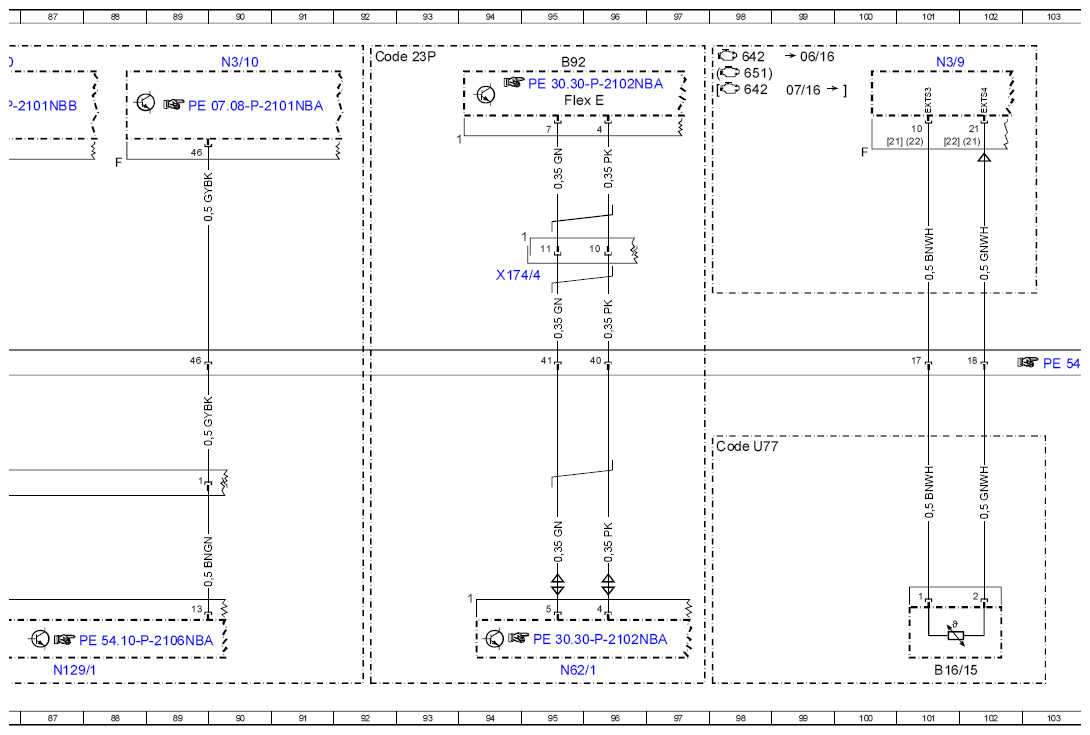

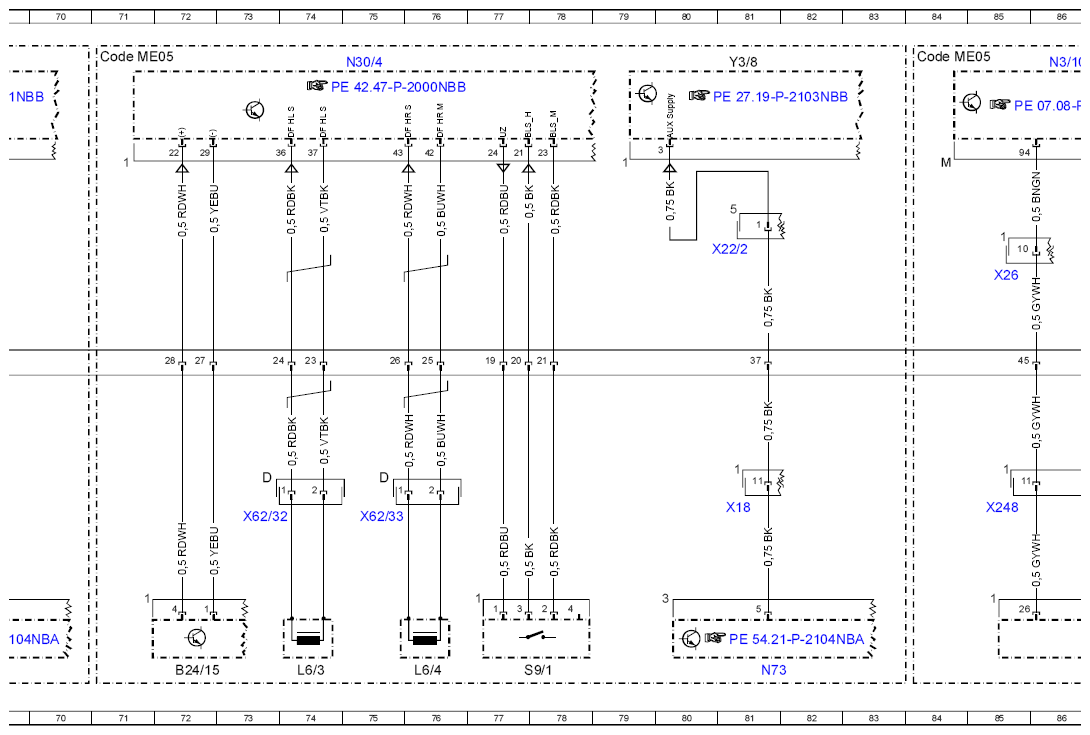

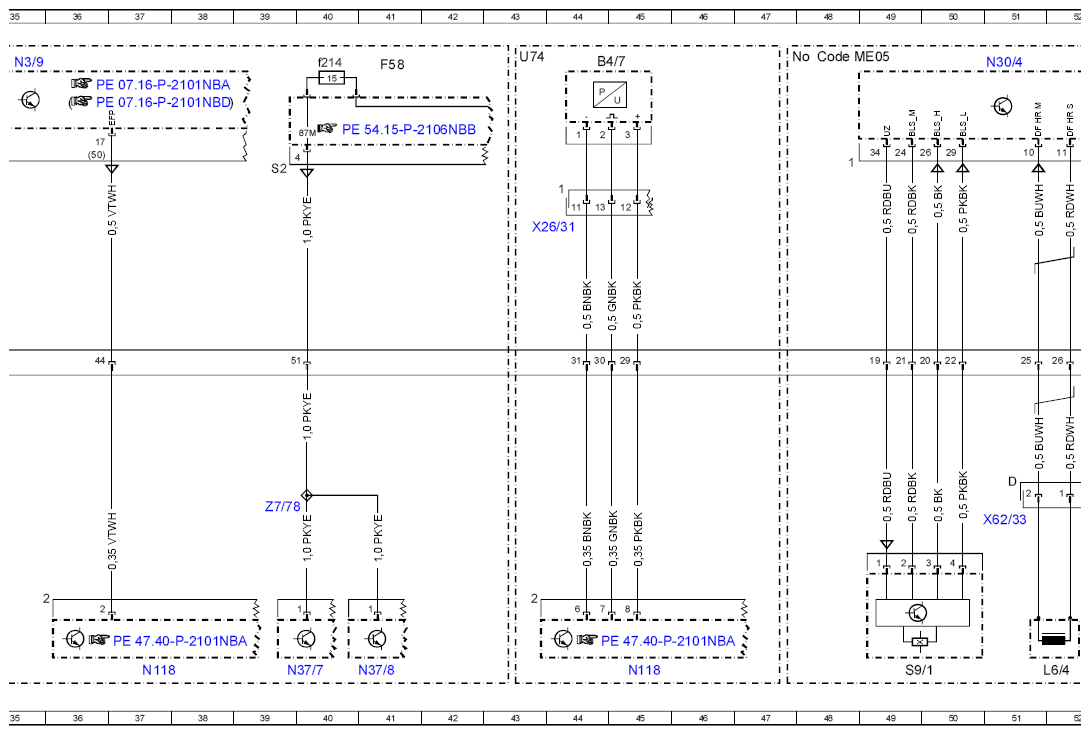

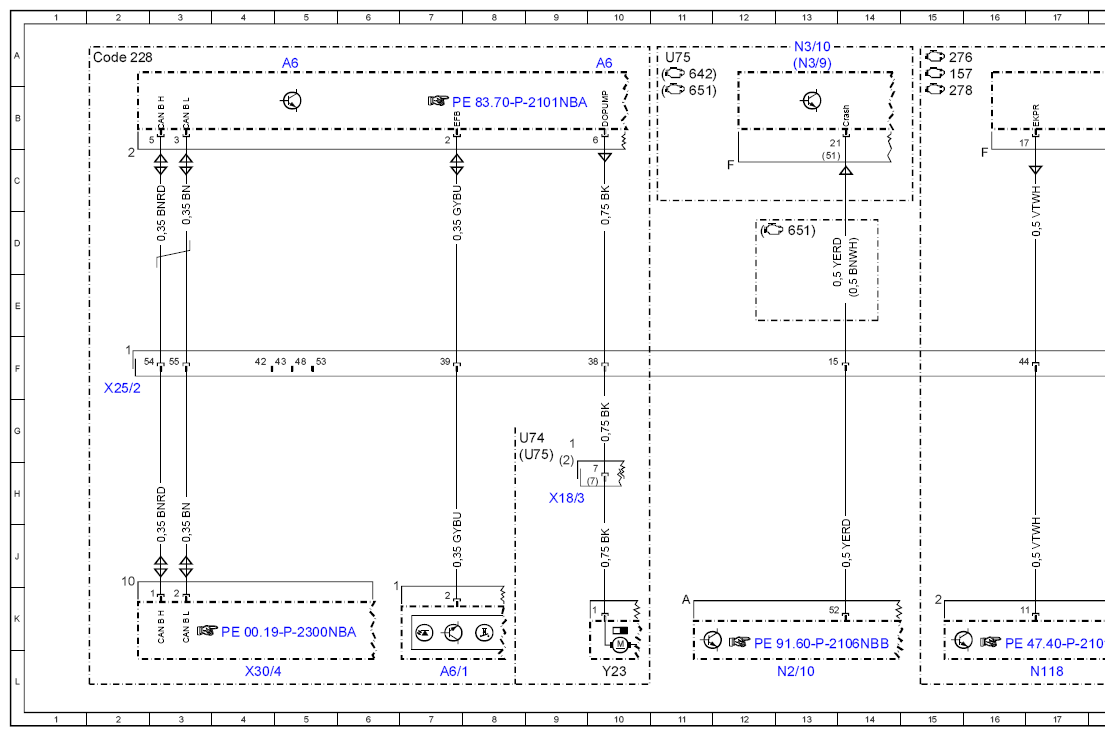

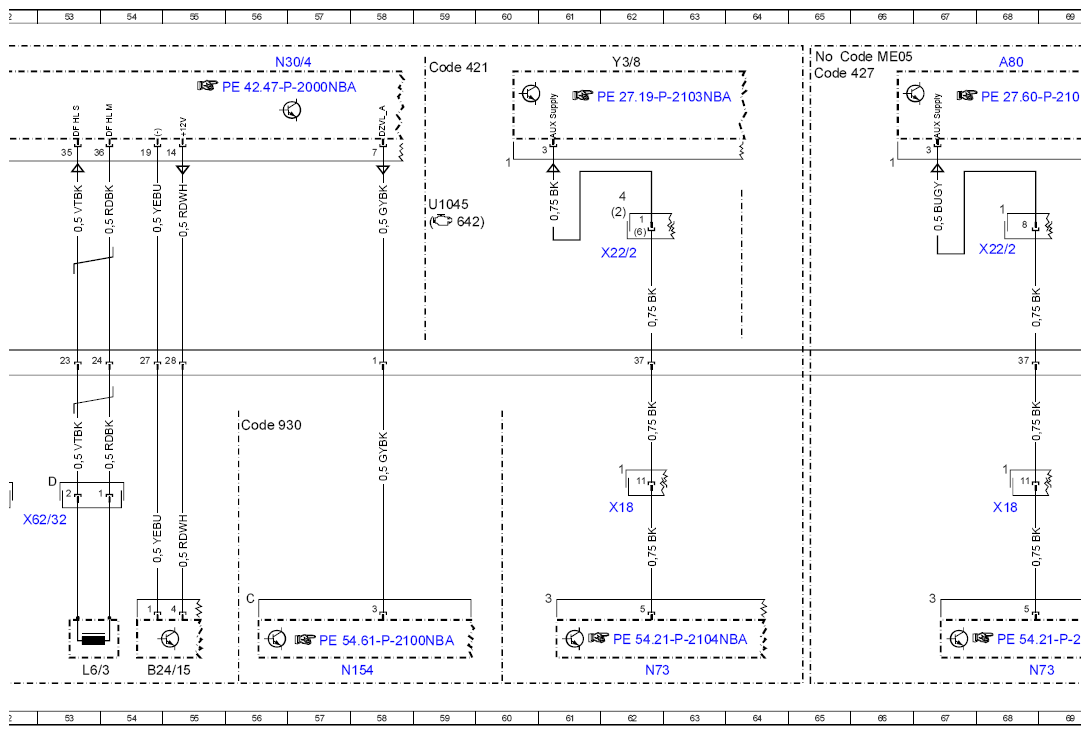

MODEL 166 as of model year 2016 X25/2(1), part 1
MODEL 292 X25/2(1), part 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 112L |
| A6 | Stationary heater unit | 5A |
| A6 | Stationary heater unit | 10A |
| A6/1 | Stationary heater radio remote control receiver | 7L |
| A80 | Intelligent servo module for DIRECT SELECT | 68A |
| B16 | Temperature sensor upstream of NOx storage catalytic converter, right | 24L |
| B16/1 | Temperature sensor upstream of NOx storage catalytic converter, left | 23L |
| B16/15 | Temperature sensor upstream of SCR catalytic converter | 101L |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 54L |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 72L |
| B37 | Accelerator pedal sensor | 20L |
| B37 | Accelerator pedal sensor | 33L |
| B4/3 | Fuel tank pressure sensor | 29L |
| B4/7 | Fuel pressure sensor | 44A |
| B92 | Front long-range radar sensor | 95A |
| Code 228 | Stationary heater | 2A |
| Code 23P | Driver assistance package | 92A |
| Code 421 | 9-speed automatic transmission | 59A |
| Code 427 | 7-speed automatic transmission | 65A |
| Code 494 | USA version | 25D |
| Code 920 | Gasoline direct injection with stratified charge | 21G |
| Code 930 | Tachograph preinstallation | 56G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 71A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 84A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 25C |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 48A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 65A |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 98G |
| F58 | Engine compartment fuse and relay module | 41A |
| F58f214 | Fuse 214 | 40A |
| L6/3 | Left rear axle rpm sensor | 53L |
| L6/3 | Left rear axle rpm sensor | 74L |
| L6/4 | Right rear axle rpm sensor | 52L |
| L6/4 | Right rear axle rpm sensor | 76L |
| N118 | Fuel pump control unit | 17L |
| N118 | Fuel pump control unit | 37L |
| N118 | Fuel pump control unit | 45L |
| N129/1 | Power electronics control unit | 87L |
| N154 | Digital tachograph control unit | 57L |
| N2/10 | Supplemental restraint system control unit | 13L |
| N3/10 | ME-SFI [ME] control unit | 13A |
| N3/10 | ME-SFI [ME] control unit | 18A |
| N3/10 | ME-SFI [ME] control unit | 27A |
| N3/10 | ME-SFI [ME] control unit | 86A |
| N3/10 | ME-SFI [ME] control unit | 90A |
| N3/9 | CDI control unit | 13A |
| N3/9 | CDI control unit | 35A |
| N3/9 | CDI control unit | 101A |
| N30/4 | Electronic Stability Program control unit | 51A |
| N30/4 | Electronic Stability Program control unit | 56A |
| N30/4 | Electronic Stability Program control unit | 75A |
| N37/7 | NOx sensor control unit downstream of diesel particulate filter | 40L |
| N37/8 | NOx sensor control unit downstream of SCR catalytic converter | 41L |
| N62/1 | Radar sensors control unit | 95L |
| N73 | Electronic ignition switch control unit | 62L |
| N73 | Electronic ignition switch control unit | 68L |
| N73 | Electronic ignition switch control unit | 81L |
| S9/1 | Stop lamp switch | 49L |
| S9/1 | Stop lamp switch | 78L |
| U1045 | Not valid for diesel engine 642 | 59C |
| U74 | Valid for diesel engines | 8G |
| U74 | Valid for diesel engines | 43A |
| U75 | Valid for gasoline engines | 8G |
| U75 | Valid for gasoline engines | 11A |
| X174/4 | Engine compartment/vehicle front electrical connector | 94E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 62H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 68H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 81H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 9H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 29H |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 62D |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 68D |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 81D |
| X248 | Underfloor electrical connector (rectifier) | 85H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 2F |
| X26 | Interior and engine wiring harness electrical connector | 85E |
| X26/31 | Engine/engine compartment electrical connector | 44D |
| X30/4 | Right potential distributor electrical connector (CAN) | 4L |
| X62/32 | Rear axle electrical connector, left distributor | 53J |
| X62/32 | Rear axle electrical connector, left distributor | 73H |
| X62/33 | Rear axle electrical connector, right distributor | 51J |
| X62/33 | Rear axle electrical connector, right distributor | 75H |
| Y23 | Stationary heater fuel pump | 10L |
| Y3/8 | Fully integrated transmission control unit | 62A |
| Y3/8 | Fully integrated transmission control unit | 81A |
| Y58/4 | Activated charcoal filter shutoff valve | 28L |
| Z7/48 | Circuit 87D2 connector sleeve | 27E |
| Z7/77 | Circuit 87 D2 connector sleeve | 26L |
| Z7/78 | Circuit 87 D4 connector sleeve | 39H |
| Z85/5 | CAT temperature sensor ground line connector sleeve | 23H |
