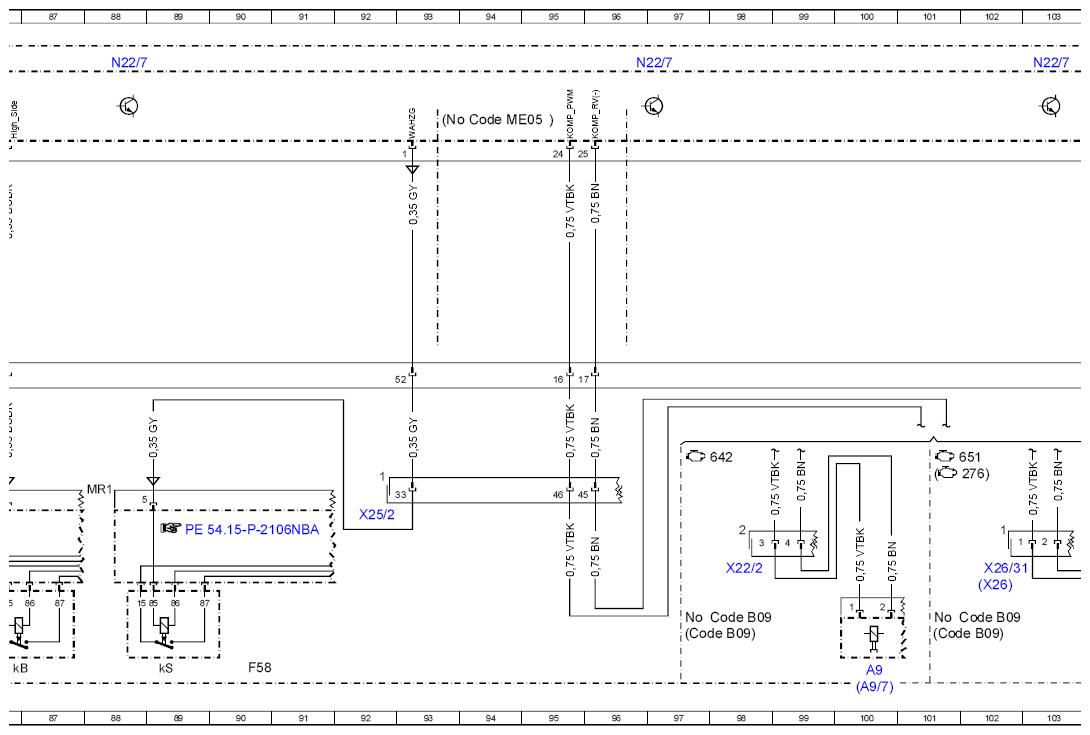

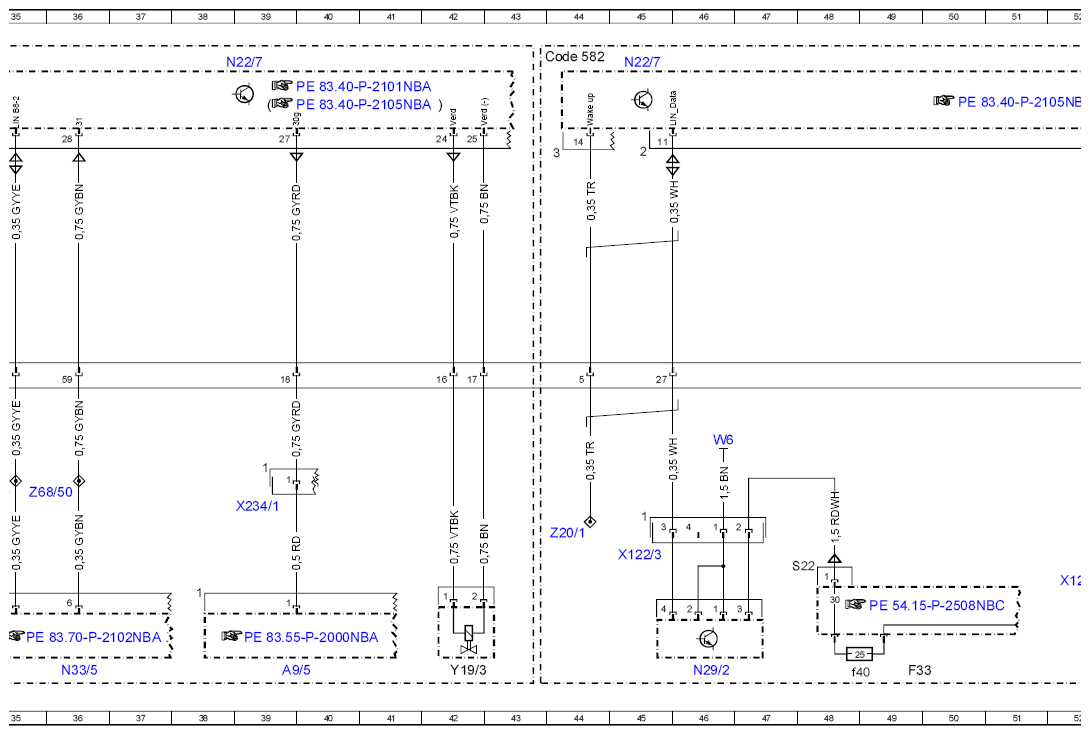

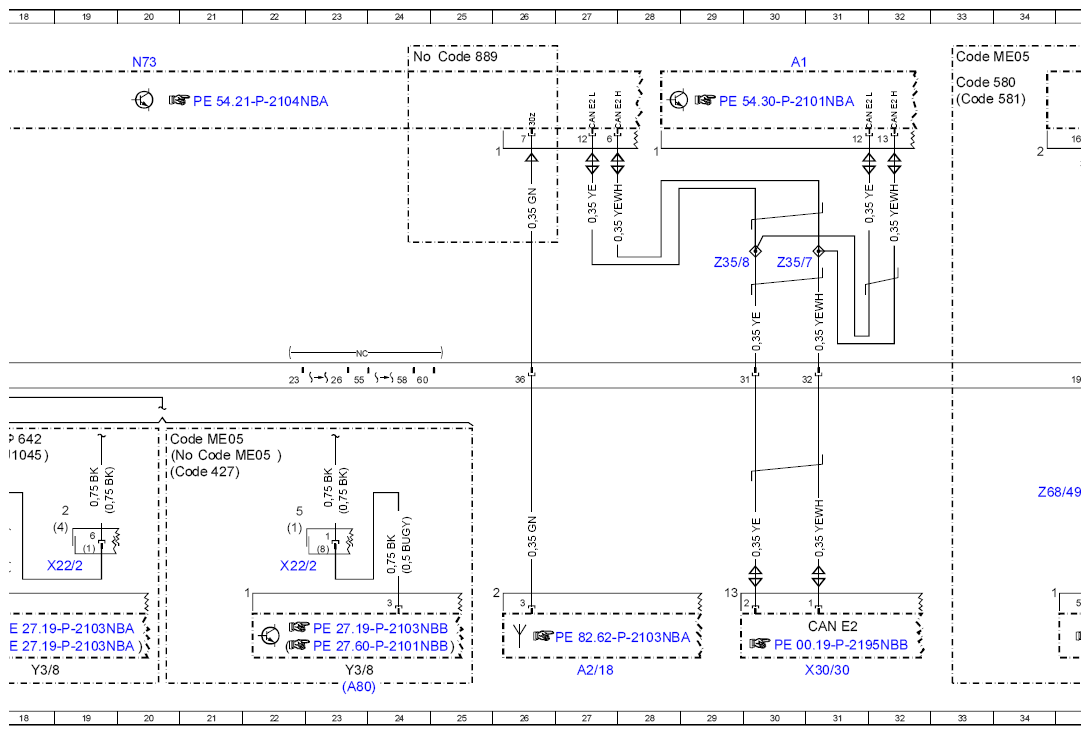

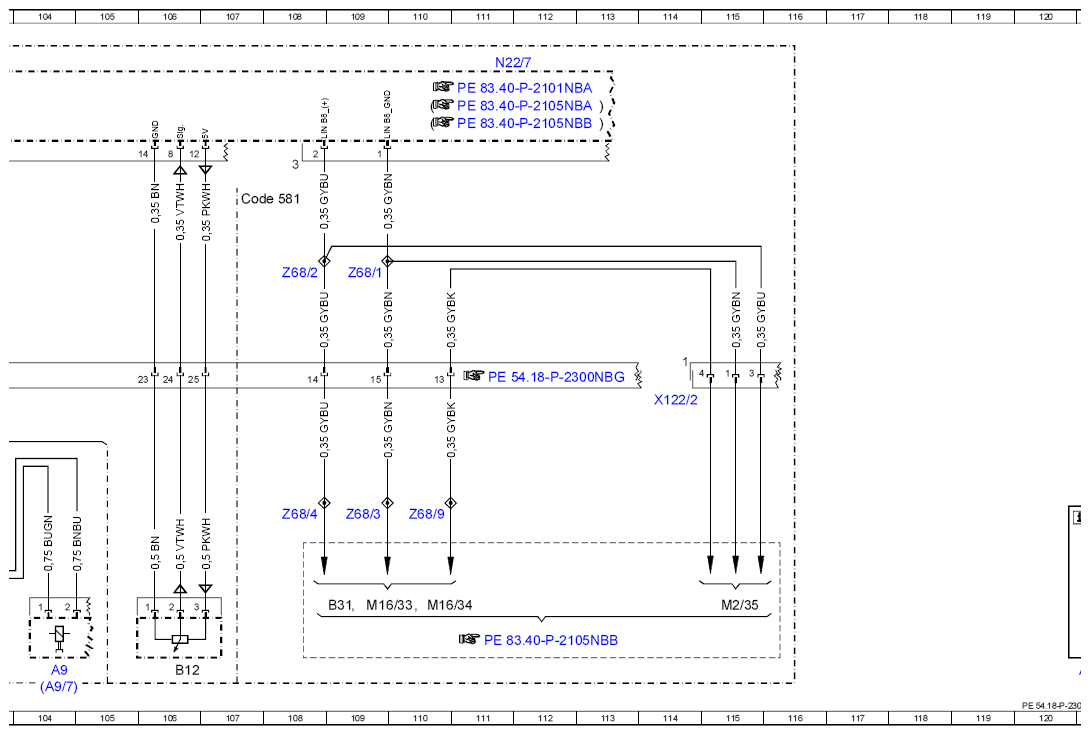

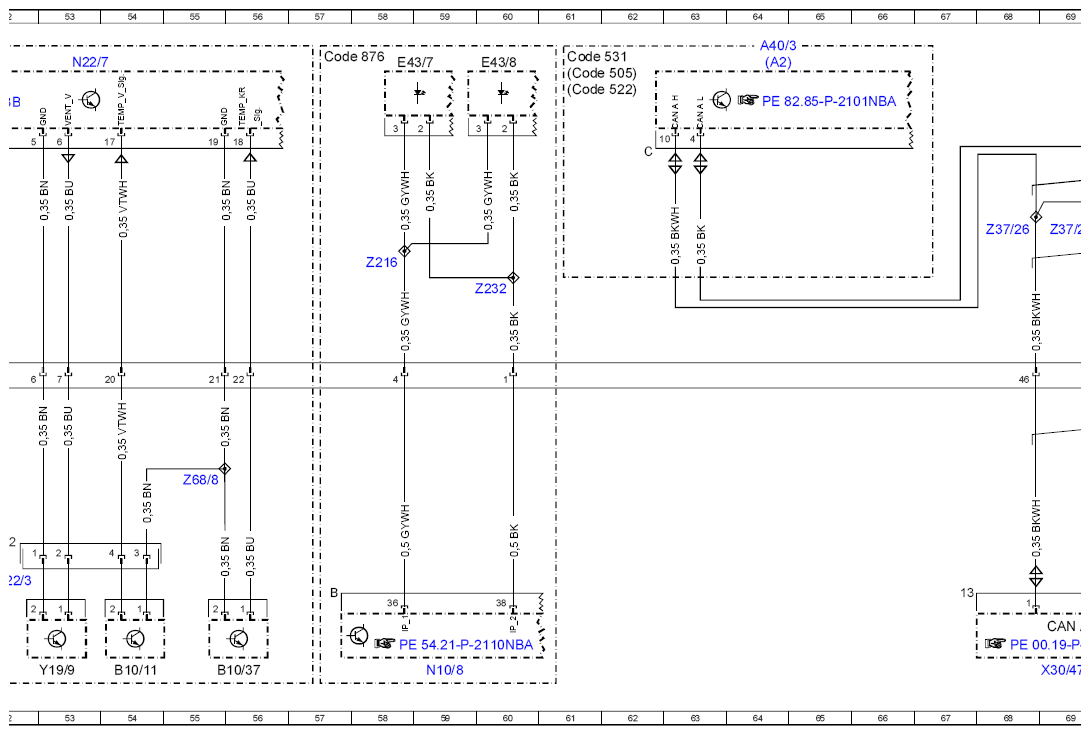

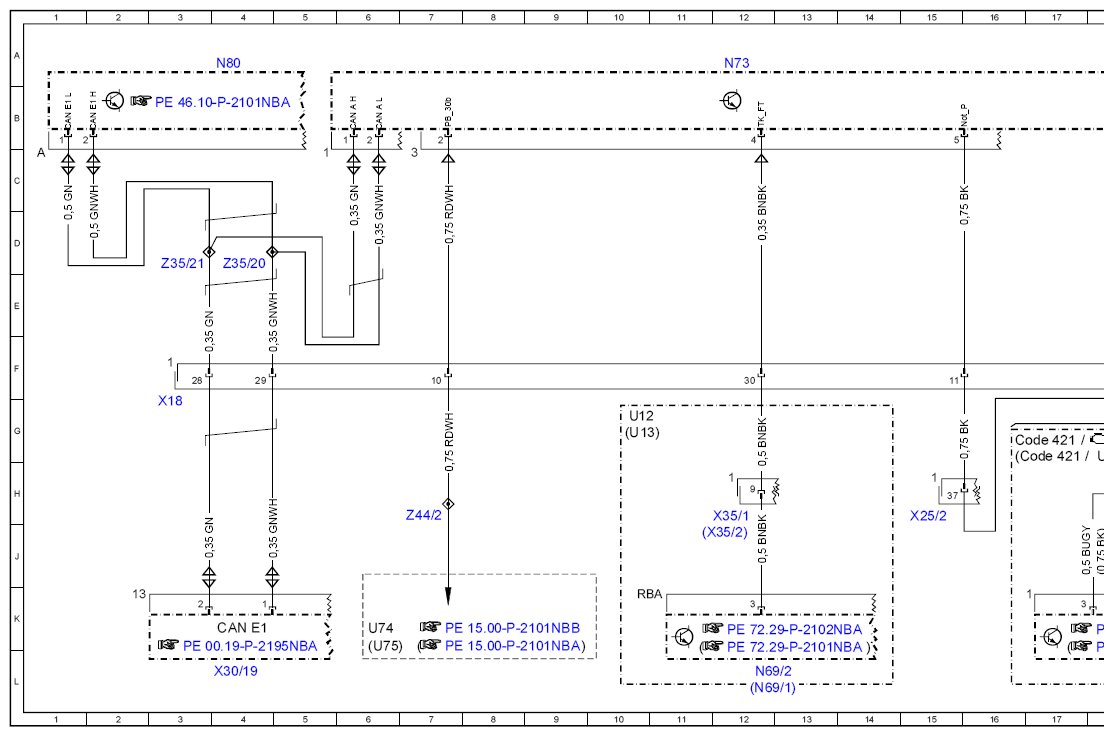

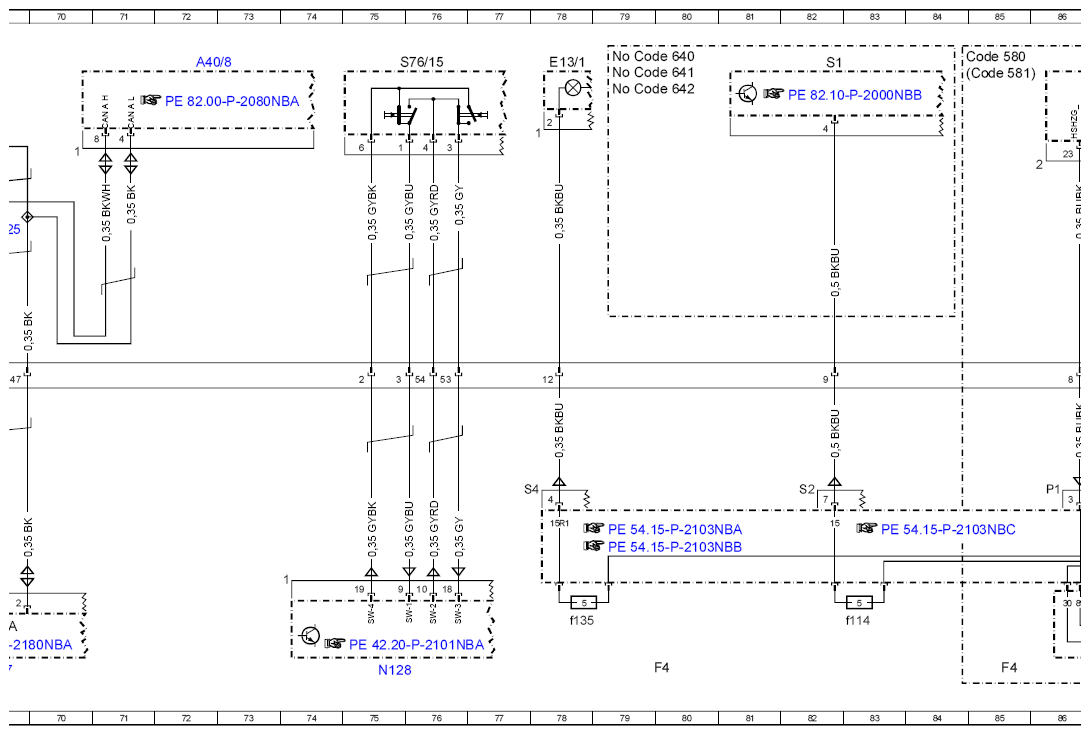

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NBJ
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 X18(1) part 2, X18(2)
MODEL 292 X18(1) part 2, X18(2)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 121L |
| A1 | Instrument cluster | 30A |
| A2 | Radio | 64A |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 27L |
| A40/3 | COMAND control unit | 64A |
| A40/8 | Audio/COMAND display | 72A |
| A80 | Intelligent servo module for DIRECT SELECT | 23L |
| A9 | Refrigerant compressor | 100L |
| A9 | Refrigerant compressor | 104L |
| A9/5 | Electric refrigerant compressor | 39L |
| A9/7 | Refrigerant compressor with magnetic clutch | 100L |
| A9/7 | Refrigerant compressor with magnetic clutch | 104L |
| B10/11 | Rear air conditioning evaporator temperature sensor | 54L |
| B10/37 | Rear air conditioning head area temperature sensor | 56L |
| B12 | Refrigerant pressure sensor | 106L |
| B31 | Air quality sensor | 109K |
| CAN A | Telematics CAN | 69K |
| CAN E1 | Chassis CAN 1 | 4K |
| CAN E2 | Chassis CAN 2 | 31K |
| Code 421 | 9-speed automatic transmission | 16G |
| Code 421 | 9-speed automatic transmission | 16G |
| Code 427 | 7-speed automatic transmission | 20H |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 61A |
| Code 522 | Audio 20 radio | 61B |
| Code 531 | COMAND APS | 61A |
| Code 580 | Air conditioning | 33B |
| Code 580 | Air conditioning | 84A |
| Code 581 | Automatic air conditioning | 33B |
| Code 581 | Automatic air conditioning | 84A |
| Code 581 | Automatic air conditioning | 107C |
| Code 582 | Air conditioning in rear | 43A |
| Code 640 | High Performance LED | 79A |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 79A |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 79B |
| Code 876 | Interior lights package | 57A |
| Code 889 | KEYLESS-GO | 25A |
| Code B09 | Refrigerant compressor with magnetic clutch | 101K |
| Code B09 | Refrigerant compressor with magnetic clutch | 97K |
| Code B09 | Refrigerant compressor with magnetic clutch | 98K |
| Code B09 | Refrigerant compressor with magnetic clutch | 101K |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 20G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 33A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 21G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 94B |
| E13/1 | Glove box lamp | 78A |
| E43/7 | Driver-side instrument panel ambiance illumination | 58A |
| E43/8 | Passenger-side instrument panel ambiance illumination | 60A |
| F33 | Battery compartment prefuse box | 49L |
| F33f40 | Fuse 40 | 48L |
| F4 | Rear fuse box | 80L |
| F4 | Rear fuse box | 85L |
| F4f114 | Fuse 114 | 83K |
| F4f135 | Fuse 135 | 78K |
| F4kB | Heated rear window relay | 86L |
| F58 | Engine compartment fuse and relay module | 90L |
| F58kS | Wiper park position heater relay | 89L |
| M16/33 | Left B-pillar air distribution actuator motor | 109K |
| M16/34 | Right B-pillar air distribution actuator motor | 110K |
| M2/35 | Rear air distribution flap actuator motor | 115K |
| N10/8 | Rear control unit | 59L |
| N128 | Electric parking brake control unit | 75L |
| N22/7 | Automatic air conditioning control and operating unit | 39A |
| N22/7 | Automatic air conditioning control and operating unit | 45A |
| N22/7 | Automatic air conditioning control and operating unit | 88A |
| N22/7 | Automatic air conditioning control and operating unit | 96A |
| N22/7 | Automatic air conditioning control and operating unit | 103A |
| N22/7 | Automatic air conditioning control and operating unit | 53A |
| N22/7 | Automatic air conditioning control and operating unit | 111A |
| N29/2 | Rear air conditioning electronic blower controller | 46L |
| N33/5 | High-voltage PTC heater | 36L |
| N69/1 | Left front door control unit | 12L |
| N69/2 | Right front door control unit | 12L |
| N73 | Electronic ignition switch control unit | 12A |
| N73 | Electronic ignition switch control unit | 20A |
| N80 | Steering column module control unit | 4A |
| S1 | Exterior lights switch | 82A |
| S76/15 | Electric parking brake switch | 76A |
| U1045 | Not valid for diesel engine 642 | 18G |
| U12 | Valid for left-hand drive vehicles | 10G |
| U13 | Valid for right-hand drive vehicles | 10G |
| U74 | Valid for diesel engines | 6K |
| U75 | Valid for gasoline engines | 6L |
| W6 | Inner left D-pillar ground point | 46G |
| X122/2 | Rear air conditioning electrical connector | 114G |
| X122/3 | Rear air conditioning electrical connector | 52J |
| X122/3 | Rear air conditioning electrical connector | 45J |
| X18 | Vehicle interior and harness for taillamp electrical connector | 3G |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 19J |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 22J |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 98J |
| X234/1 | Refrigerant compressor electrical connector | 39H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 15H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 92H |
| X26 | Interior and engine wiring harness electrical connector | 102K |
| X26/31 | Engine/engine compartment electrical connector | 102J |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 4L |
| X30/30 | Vehicle floor chassis CAN E2 potential distributor electrical connector | 31L |
| X30/47 | Telematics CAN voltage distributor electrical connector | 69L |
| X35/1 | Driver door electrical connector | 12H |
| X35/2 | Front passenger door electrical connector | 12J |
| Y19/3 | Front evaporator shutoff valve | 42L |
| Y19/9 | Rear air conditioning evaporator shutoff valve | 53L |
| Y3/8 | Fully integrated transmission control unit | 23L |
| Y3/8 | Fully integrated transmission control unit | 18L |
| Z20/1 | Rear air conditioning wake-up signal connector sleeve | 44J |
| Z216 | Multi-color ambiance illumination connector sleeve | 58D |
| Z232 | Ambiance illumination connector sleeve | 60E |
| Z35/20 | Chassis CAN high connector sleeve 1 | 4D |
| Z35/21 | Chassis CAN low connector sleeve 1 | 3D |
| Z35/7 | CAN bus high cockpit bus node | 30D |
| Z35/8 | CAN bus low cockpit bus node | 29D |
| Z37/25 | Telematics CAN (low) connector sleeve | 69D |
| Z37/26 | Telematics CAN (high) connector sleeve | 68D |
| Z44/2 | Buffer battery connector sleeve | 7H |
| Z68/1 | Instrument panel circuit 31 A/C operation LIN connector sleeve | 109E |
| Z68/2 | Instrument panel A/C operation LIN positive line connector sleeve | 108E |
| Z68/3 | Vehicle interior LIN bus ground line connector sleeve | 109H |
| Z68/4 | Vehicle interior LIN bus positive line connector sleeve | 108H |
| Z68/49 | Vehicle interior A/C LIN 3 data line connector sleeve | 35H |
| Z68/50 | Vehicle interior LIN 2 and LIN 3 ground line connector sleeve | 36H |
| Z68/8 | Rear air conditioning ground connection connector sleeve | 55H |
| Z68/9 | Vehicle interior LIN bus data connector sleeve | 110H |
