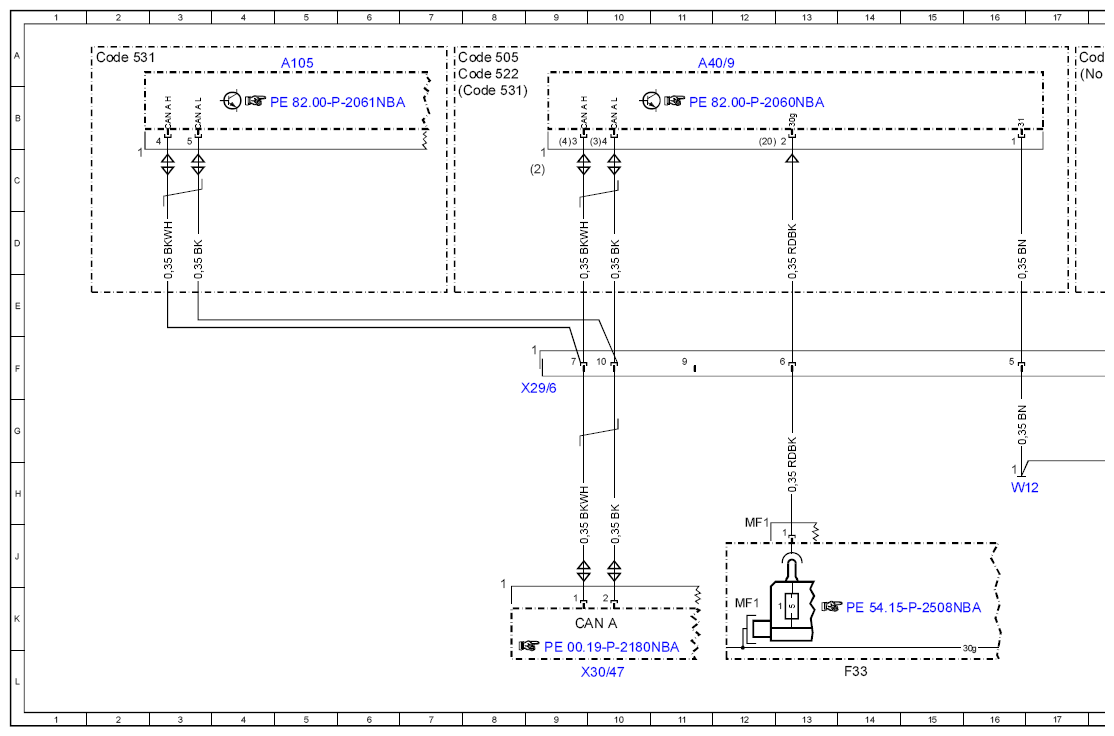

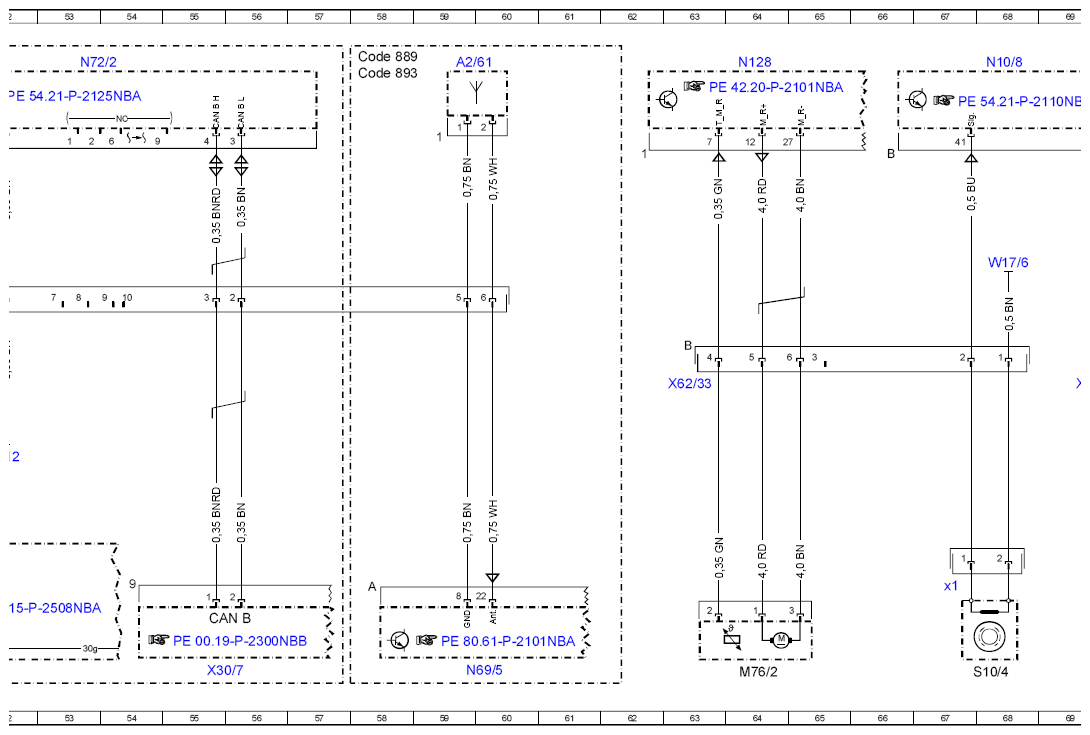

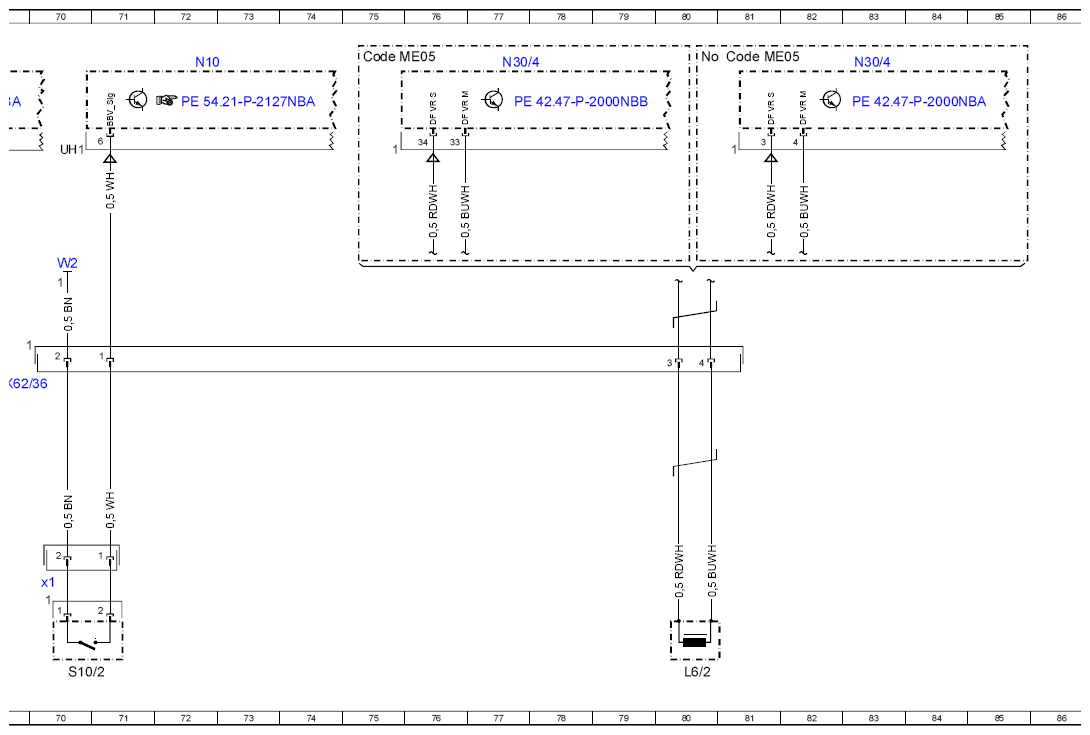

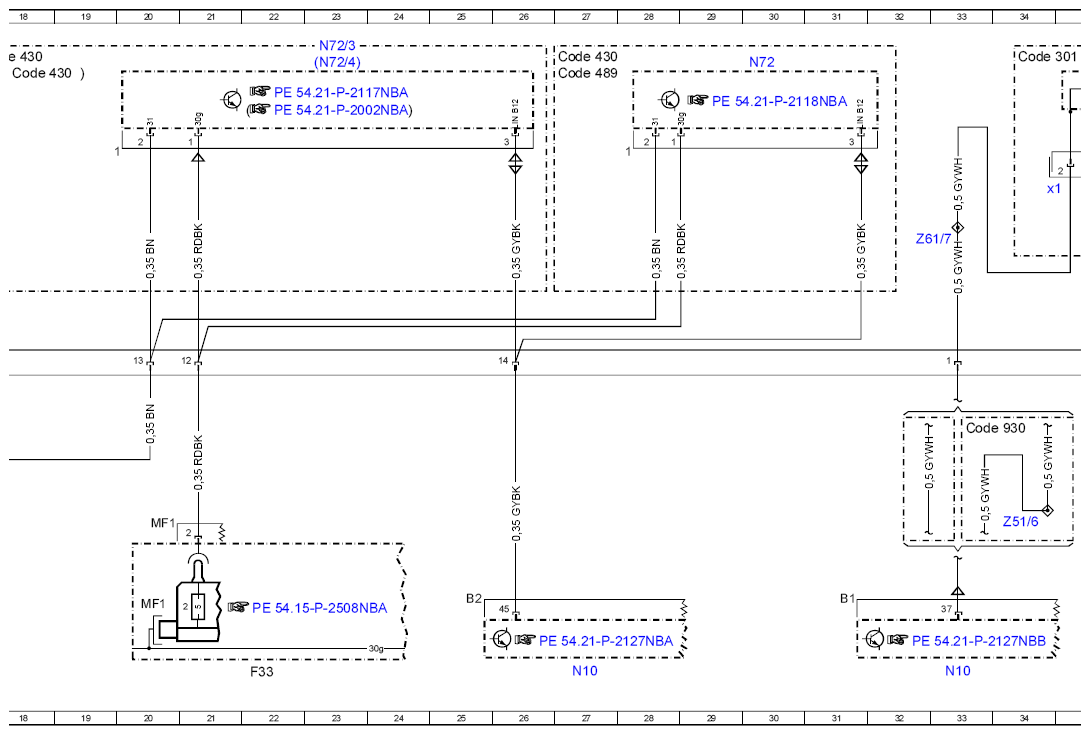

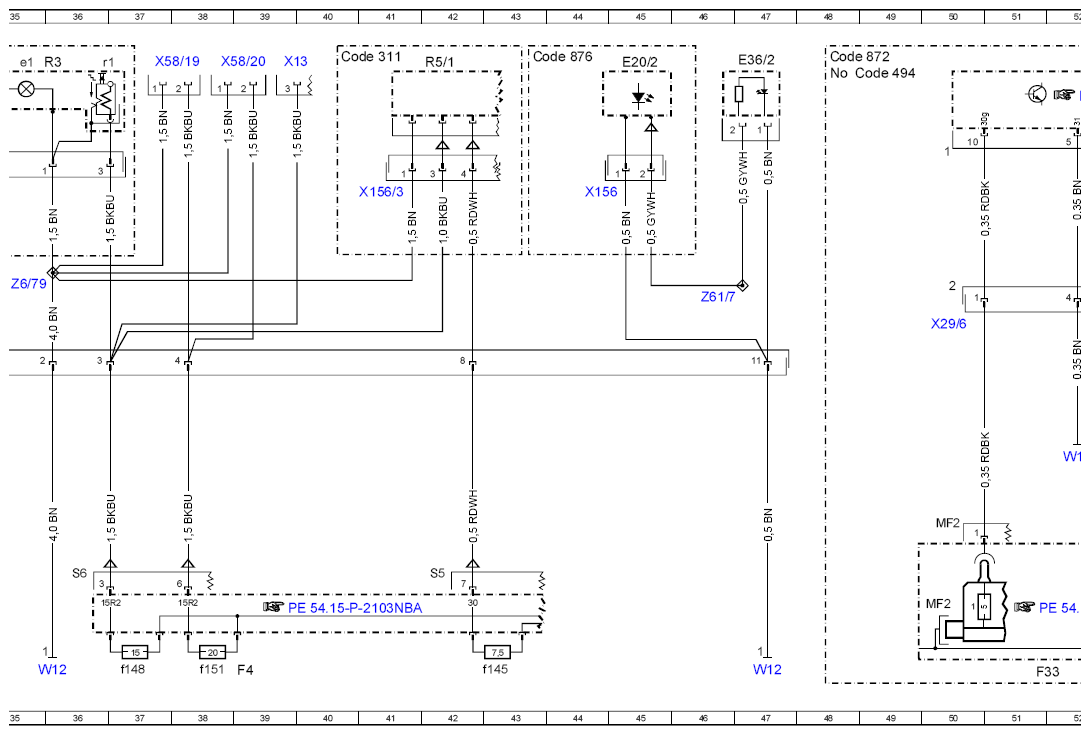

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NBH
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 X29/6, X62/33, X62/36
MODEL 292 X29/6, X62/33, X62/36
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A105 | Touchpad | 5A |
| A2/61 | Vehicle interior KEYLESS GO antenna | 59A |
| A40/9 | Audio/COMAND control panel | 11A |
| CAN A | Telematics CAN | 9K |
| CAN B | Interior CAN | 55K |
| Code 301 | Ashtray in place of stowage compartment with flap and power outlet | 34A |
| Code 311 | Temperature-controlled cup holder | 40A |
| Code 430 | On-road/off-road package | 17A |
| Code 430 | On-road/off-road package | 27A |
| Code 430 | On-road/off-road package | 18A |
| Code 489 | AIRMATIC | 27A |
| Code 494 | USA version | 48A |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 7A |
| Code 522 | Audio 20 radio | 7A |
| Code 531 | COMAND APS | 7B |
| Code 531 | COMAND APS | 2A |
| Code 872 | Left and right rear seat heaters | 48A |
| Code 876 | Interior lights package | 43A |
| Code 889 | KEYLESS-GO | 58A |
| Code 893 | KEYLESS-GO start function | 58A |
| Code 930 | Tachograph preinstallation | 33G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 75A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 81A |
| E20/2 | Front center console cup holder illumination | 45A |
| E36/2 | Front center console illumination | 47A |
| F33 | Battery compartment prefuse box | 14L |
| F33 | Battery compartment prefuse box | 22L |
| F33 | Battery compartment prefuse box | 51L |
| F33MF1 | Multiple fuse 1 | 12K |
| F33MF1 | Multiple fuse 1 | 20K |
| F33MF2 | Multiple fuse 2 | 50K |
| F4 | Rear fuse box | 39L |
| F4f145 | Fuse 145 | 43L |
| F4f148 | Fuse 148 | 37L |
| F4f151 | Fuse 151 | 38L |
| L6/2 | Right front axle rpm sensor | 80L |
| M76/2 | Right electric parking brake actuator motor | 64L |
| N10 | SAM control unit | 27L |
| N10 | SAM control unit | 33L |
| N10 | SAM control unit | 72A |
| N10/8 | Rear control unit | 68A |
| N128 | Electric parking brake control unit | 64A |
| N30/4 | Electronic Stability Program control unit | 77A |
| N30/4 | Electronic Stability Program control unit | 83A |
| N69/5 | KEYLESS-GO control unit | 60L |
| N72 | Lower control panel control unit | 30A |
| N72/2 | RCP [HBF] control unit | 53A |
| N72/3 | Off-Road operating panel control unit | 23A |
| N72/4 | Transmission modes control panel | 23A |
| R3 | Front cigarette lighter with ashtray illumination | 36A |
| R3e1 | Ashtray illumination | 35A |
| R3r1 | Cigarette lighter heating element | 36A |
| R3x1 | Electrical connector for cigarette lighter with ashtray illumination | 34C |
| R5/1 | Cup holder | 42A |
| S10/2 | Right front brake wear sensor | 70L |
| S10/2x1 | Right front brake wear sensor electrical connector | 70K |
| S10/4 | Right rear brake wear sensor | 68L |
| S10/4x1 | Right rear brake wear sensor electrical connector | 67K |
| W12 | Ground point (center console) | 16H |
| W12 | Ground point (center console) | 36L |
| W12 | Ground point (center console) | 52H |
| W12 | Ground point (center console) | 47L |
| W17/6 | Rear seat crossmember ground point | 68D |
| W2 | Right front ground point at lamp unit | 70D |
| X13 | Cigarette lighter electrical connector | 40A |
| X156 | Illuminated cup holder separation point | 44C |
| X156/3 | Cup holder connecting point | 41C |
| X29/6 | Center console electrical connector | 9F |
| X29/6 | Center console electrical connector | 50E |
| X30/47 | Telematics CAN voltage distributor electrical connector | 10L |
| X30/7 | Left potential distributor electrical connector (CAN) | 55L |
| X58/19 | Left 2nd seat row socket | 38A |
| X58/20 | Right 2nd seat row socket | 39A |
| X62/33 | Rear axle electrical connector, right distributor | 63F |
| X62/36 | BWI [BBV]/rpm right front axle electrical connector | 69F |
| Z51/6 | Circuit 58d vehicle interior connector sleeve | 34J |
| Z6/79 | Front center console circuit 31 connector sleeve | 35E |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 33D |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 46E |
