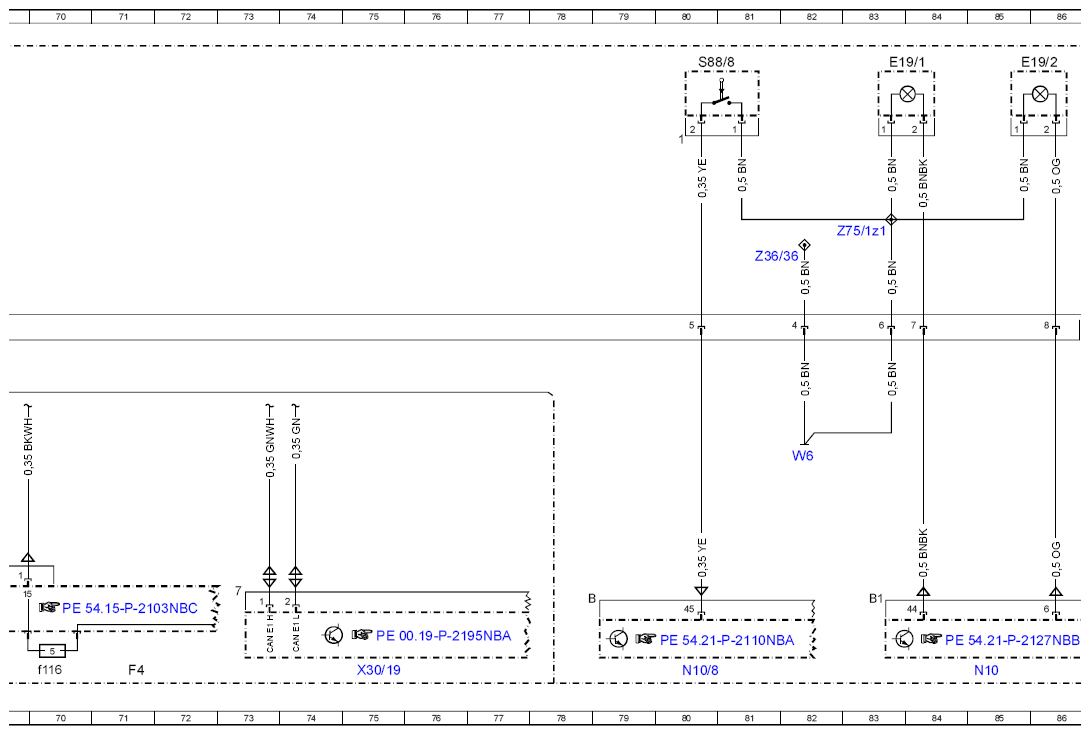

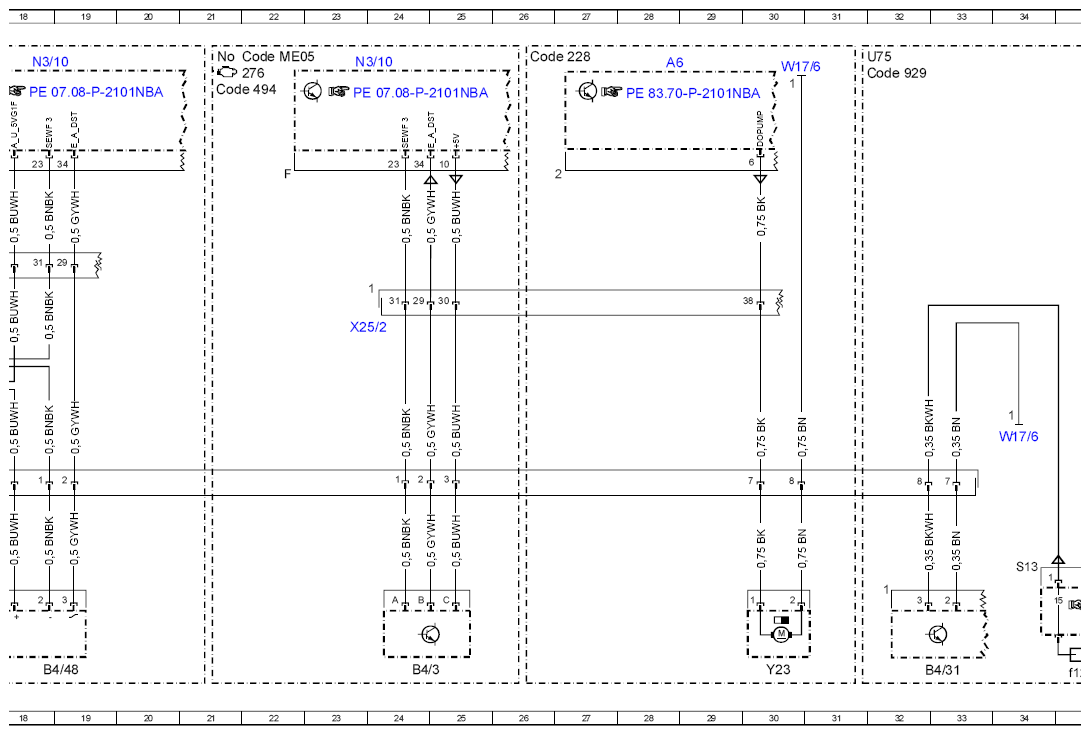

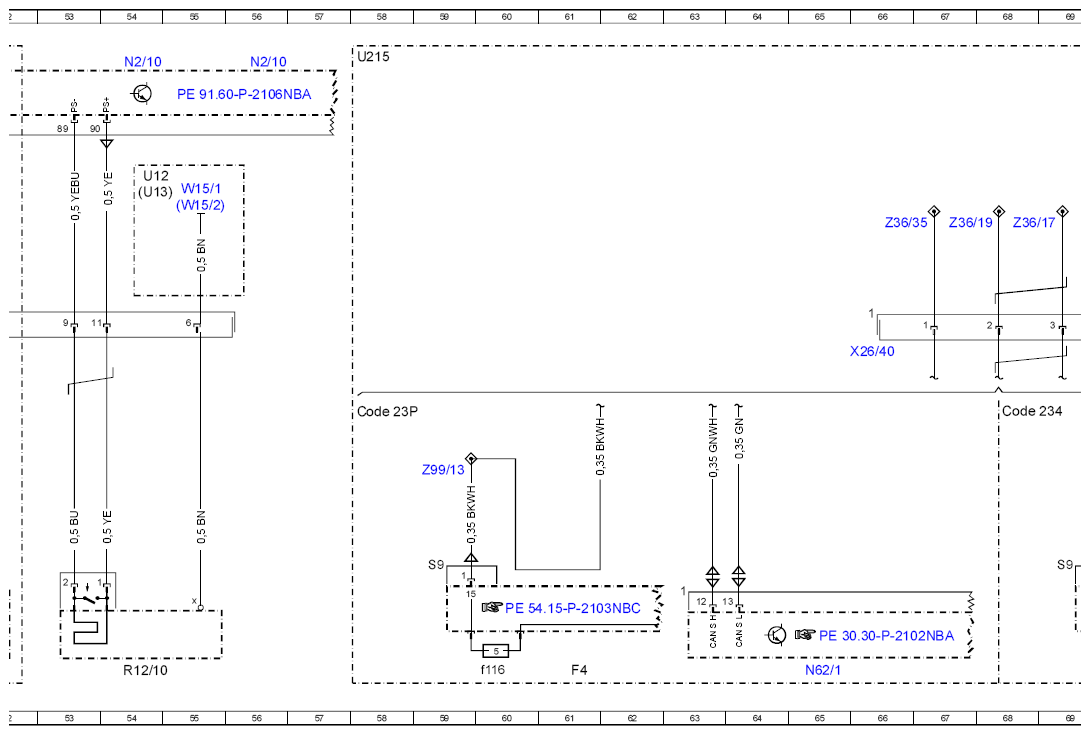

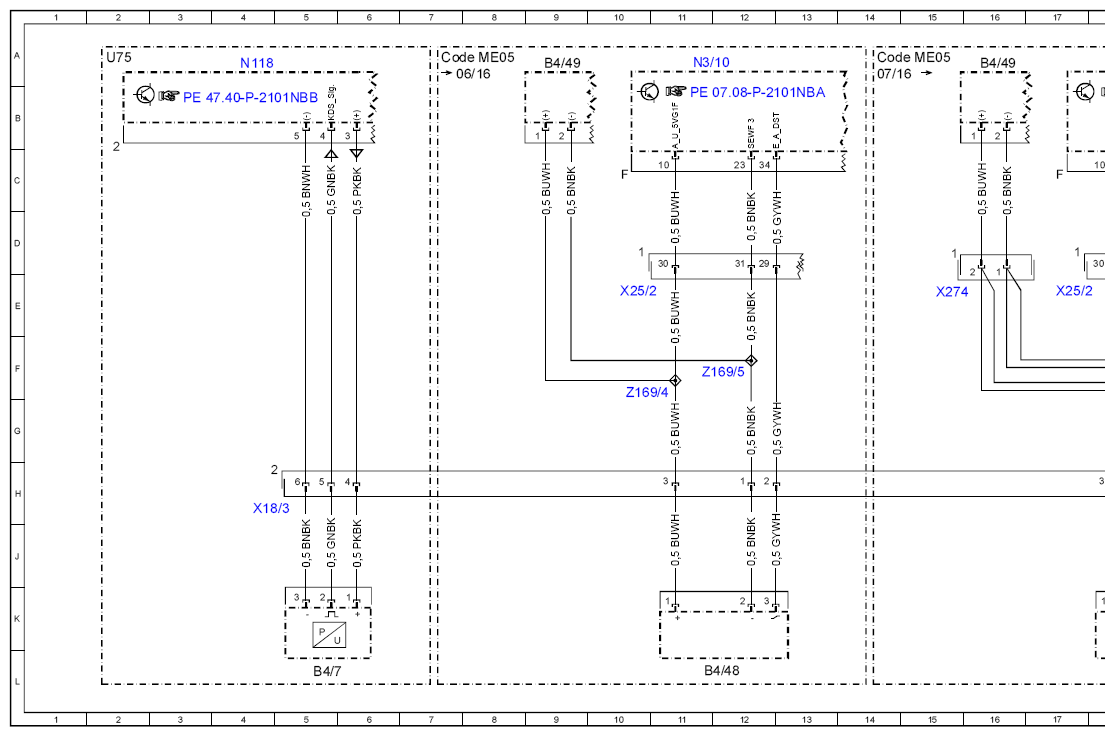

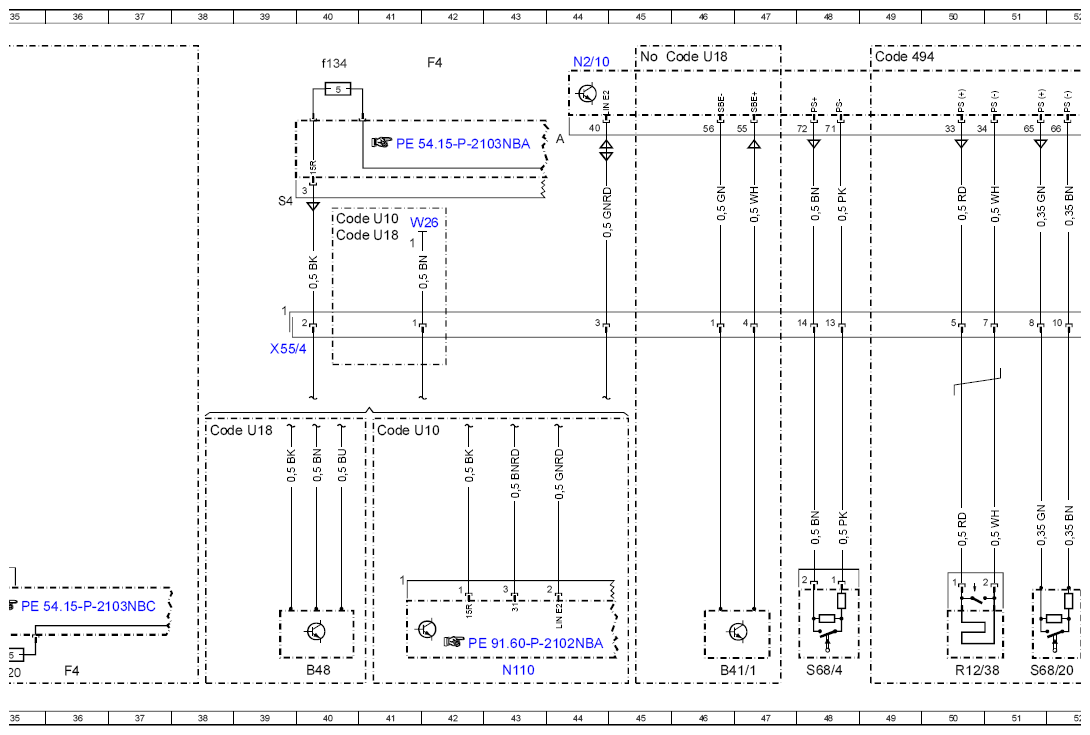

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NBE
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 X18/3(2), X26/40, X55/4, Z75/1z1
MODEL 292 X18/3(2), X26/40, X55/4, Z75/1z1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A6 | Stationary heater unit | 28A |
| B4/3 | Fuel tank pressure sensor | 24L |
| B4/31 | Fuel quality sensor | 33L |
| B4/48 | Fuel tank pressure sensor 1 | 12L |
| B4/48 | Fuel tank pressure sensor 1 | 18L |
| B4/49 | Fuel tank pressure sensor 2 | 9A |
| B4/49 | Fuel tank pressure sensor 2 | 16A |
| B4/7 | Fuel pressure sensor | 5L |
| B41/1 | Front passenger seat occupied recognition | 46L |
| B48 | Front passenger seat occupied recognition and ACSR | 40L |
| Code 228 | Stationary heater | 26A |
| Code 234 | Blind spot assist | 68G |
| Code 23P | Driver assistance package | 58G |
| Code 494 | USA version | 49A |
| Code 494 | USA version | 21B |
| Code 929 | Engine for ethanol fuel | 31A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 7A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 14A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 22A |
| Code U10 | Front passenger seat with weight detection | 41G |
| Code U10 | Front passenger seat with weight detection | 40D |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 38G |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 40D |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 45A |
| E19/1 | Left license plate lamp | 83A |
| E19/2 | Right license plate lamp | 85A |
| F4 | Rear fuse box | 36L |
| F4 | Rear fuse box | 42A |
| F4 | Rear fuse box | 61L |
| F4 | Rear fuse box | 71L |
| F4f116 | Fuse 116 | 60L |
| F4f116 | Fuse 116 | 70L |
| F4f120 | Fuse 120 | 35L |
| F4f134 | Fuse 134 | 40A |
| N10 | SAM control unit | 85L |
| N10/8 | Rear control unit | 80L |
| N110 | Weight Sensing System (WSS) control unit | 43L |
| N118 | Fuel pump control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 54A |
| N2/10 | Supplemental restraint system control unit | 56A |
| N3/10 | ME-SFI [ME] control unit | 11A |
| N3/10 | ME-SFI [ME] control unit | 23A |
| N3/10 | ME-SFI [ME] control unit | 18A |
| N62/1 | Radar sensors control unit | 65L |
| R12/10 | Front passenger sidebag squib | 54L |
| R12/38 | Front passenger anchor fitting tensioner squib | 50L |
| S68/20 | Front passenger seat position detection switch | 51L |
| S68/4 | Front passenger seat belt buckle restraint system switch | 48L |
| S88/8 | Tailgate external operation switch | 80A |
| U12 | Valid for left-hand drive vehicles | 54C |
| U13 | Valid for right-hand drive vehicles | 54C |
| U215 | Valid for model series 292 | 58A |
| U75 | Valid for gasoline engines | 2A |
| U75 | Valid for gasoline engines | 31A |
| W15/1 | Right footwell ground point | 55C |
| W15/2 | Left footwell ground point | 55C |
| W17/6 | Rear seat crossmember ground point | 34G |
| W17/6 | Rear seat crossmember ground point | 30A |
| W26 | SRS control unit ground point | 41D |
| W6 | Inner left D-pillar ground point | 82G |
| X18/3 | Vehicle interior/fuel tank electrical connector | 4H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 24E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 10E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 17E |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 66F |
| X274 | HYBRID electrical connector | 15E |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 75L |
| X55/4 | Front passenger seat connector block | 39F |
| Y23 | Stationary heater fuel pump | 30L |
| Z169/4 | Tank pressure sensor connector sleeve (supply) | 10F |
| Z169/5 | Tank pressure sensor connector sleeve (ground connection) | 12F |
| Z36/17 | Rear sensor CAN (low) connector sleeve | 68D |
| Z36/19 | Rear sensor CAN (high) connector sleeve | 67D |
| Z36/35 | Rear radar sensors sensor power supply connector sleeve | 66D |
| Z36/36 | Rear radar sensors sensor ground connector sleeve | 81D |
| Z75/1z1 | License plate lamp connector sleeve | 83D |
| Z99/13 | Radar sensors control unit circuit 87 connector sleeve | 59H |
