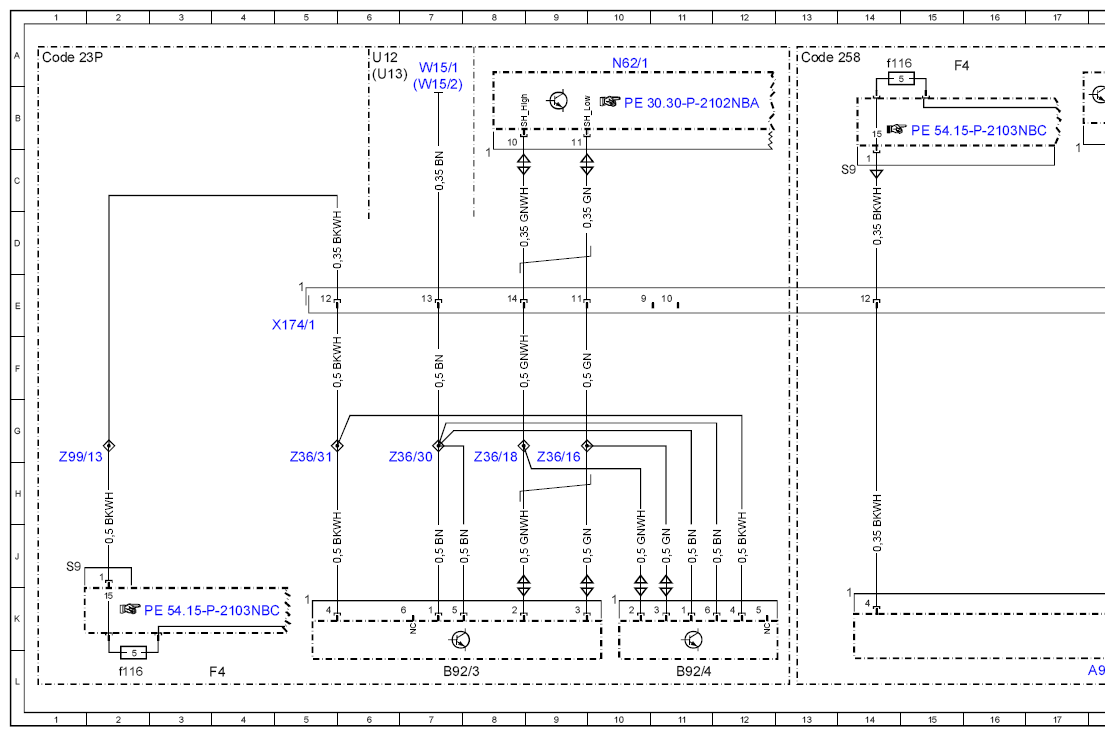

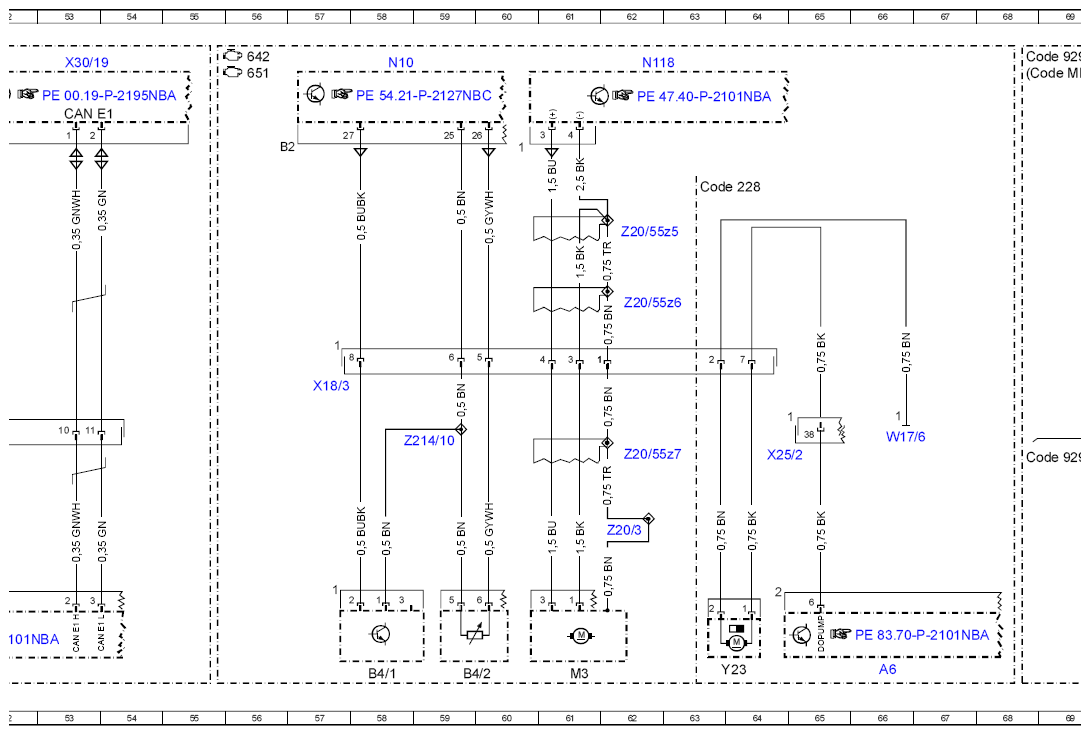

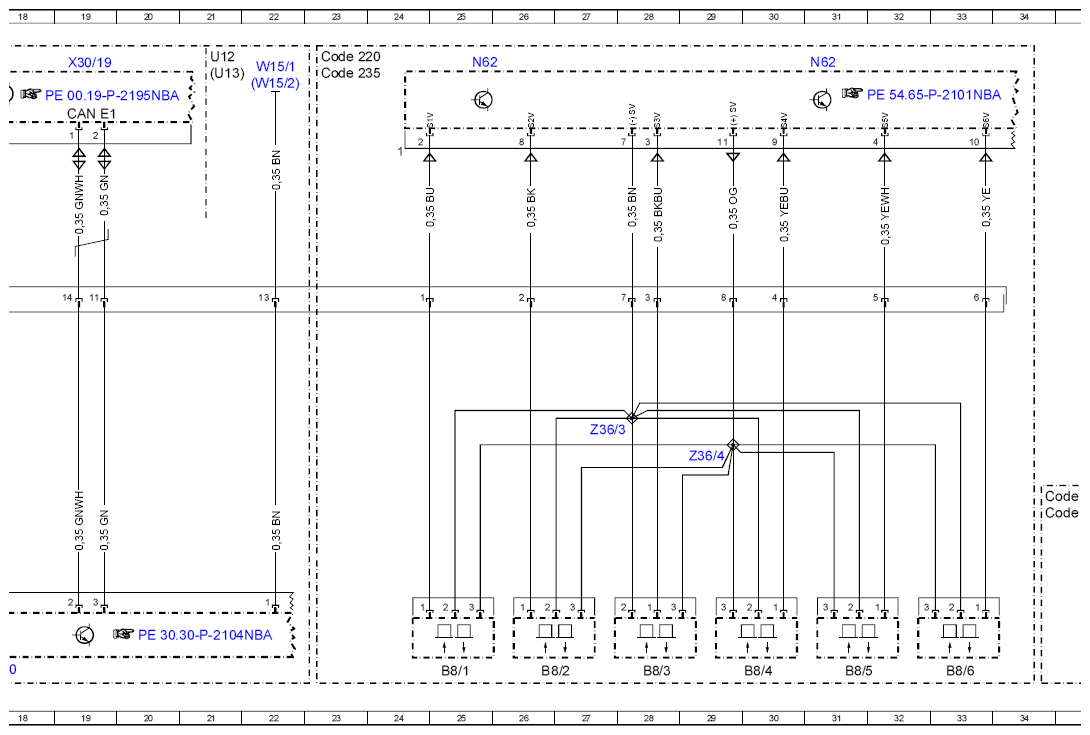

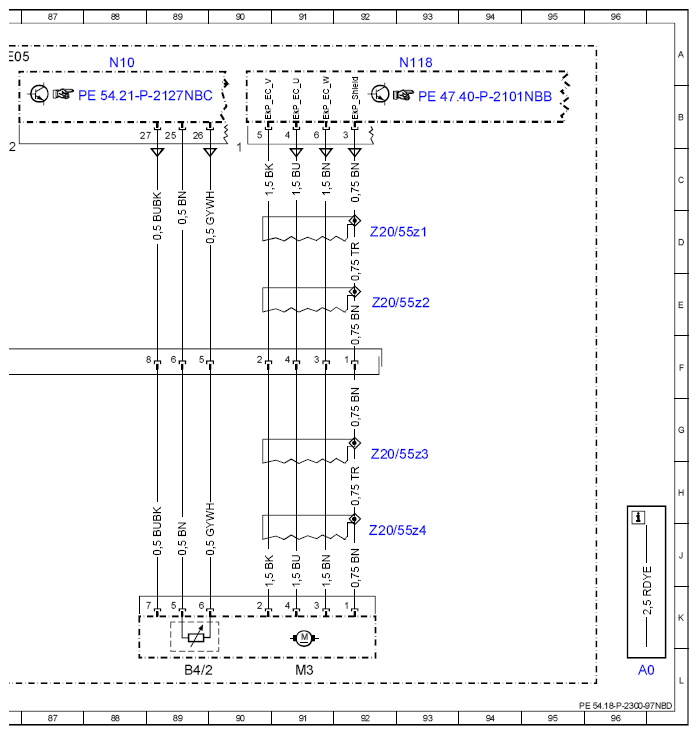

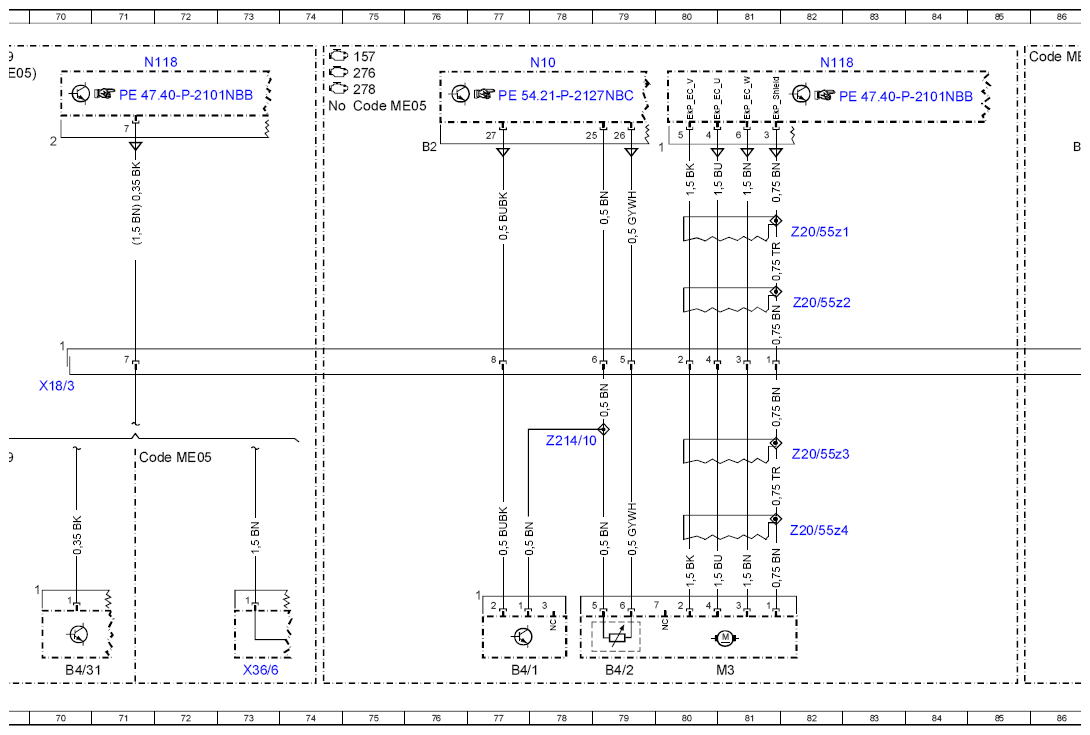

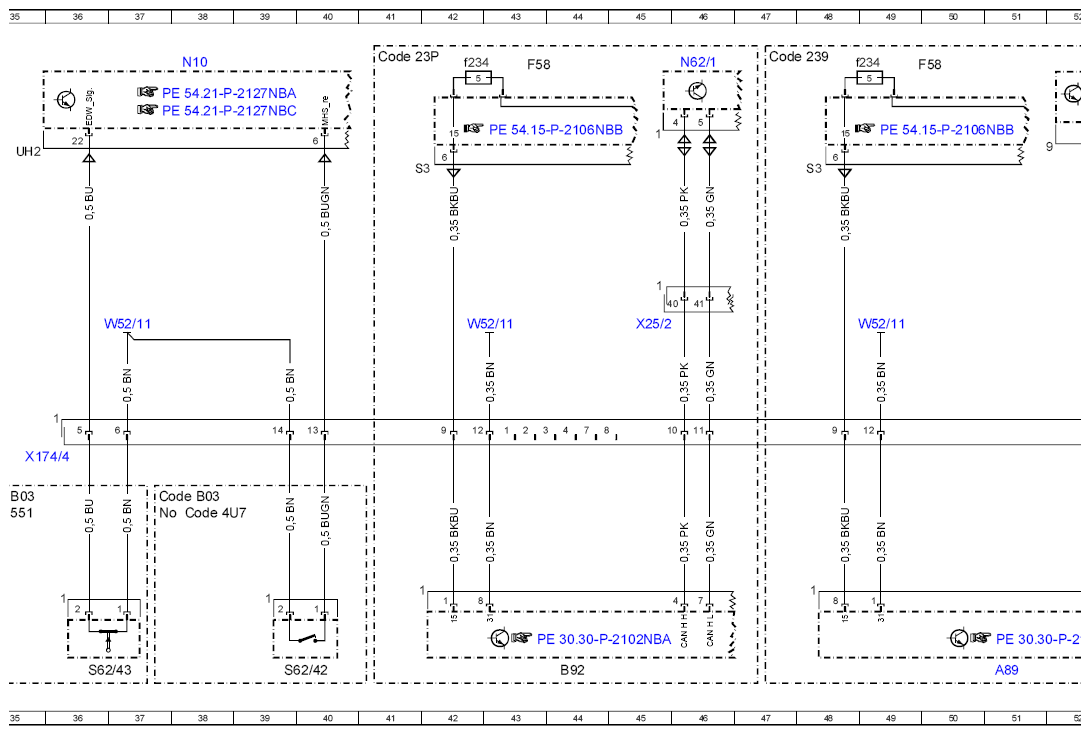

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NBD
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 X18/3(1), X174/1(1), X174/4
MODEL 292 X18/3(1), X174/1(1), X174/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 96L |
| A6 | Stationary heater unit | 66L |
| A89 | DISTRONIC electric controller unit | 51L |
| A90 | COLLISION PREVENTION ASSIST controller unit | 18L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 58L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 77L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 59L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 79L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 89L |
| B4/31 | Fuel quality sensor | 70L |
| B8/1 | Outer left front parking system distance sensor | 25L |
| B8/2 | Center left front parking system distance sensor | 26L |
| B8/3 | Inner left front parking system distance sensor | 28L |
| B8/4 | Inner right front parking system distance sensor | 30L |
| B8/5 | Center right front parking system distance sensor | 31L |
| B8/6 | Outer right front parking system distance sensor | 33L |
| B92 | Front long-range radar sensor | 44L |
| B92/3 | Left front bumper radar sensor | 7L |
| B92/4 | Right front bumper radar sensor | 11L |
| CAN E1 | Chassis CAN 1 | 19B |
| CAN E1 | Chassis CAN 1 | 53B |
| Code 220 | PARKTRONIC | 23A |
| Code 228 | Stationary heater | 63C |
| Code 235 | Park-Pilot with PARKTRONIC | 23A |
| Code 239 | DISTRONIC Distance-Pilot | 47A |
| Code 23P | Driver assistance package | 1A |
| Code 23P | Driver assistance package | 41A |
| Code 258 | Active Brake Assist | 13A |
| Code 4U7 | Start/stop voltage dip protection | 38H |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 34H |
| Code 929 | Engine for ethanol fuel | 68H |
| Code 929 | Engine for ethanol fuel | 68A |
| Code B03 | ECO start/stop function | 34H |
| Code B03 | ECO start/stop function | 37H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 71H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 68A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 85A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 75B |
| F4 | Rear fuse box | 4L |
| F4 | Rear fuse box | 15A |
| F4f116 | Fuse 116 | 2L |
| F4f116 | Fuse 116 | 14A |
| F58 | Engine compartment fuse and relay module | 43A |
| F58 | Engine compartment fuse and relay module | 50A |
| F58f234 | Fuse 234 | 42A |
| F58f234 | Fuse 234 | 49A |
| M3 | Fuel pump (FP) | 61L |
| M3 | Fuel pump (FP) | 81L |
| M3 | Fuel pump (FP) | 91L |
| N10 | SAM control unit | 88A |
| N10 | SAM control unit | 38A |
| N10 | SAM control unit | 58A |
| N10 | SAM control unit | 78A |
| N118 | Fuel pump control unit | 62A |
| N118 | Fuel pump control unit | 71A |
| N118 | Fuel pump control unit | 82A |
| N118 | Fuel pump control unit | 93A |
| N62 | Parking system control unit | 25A |
| N62 | Parking system control unit | 31A |
| N62/1 | Radar sensors control unit | 10A |
| N62/1 | Radar sensors control unit | 46A |
| S62/42 | Right engine hood contact switch | 39L |
| S62/43 | Left engine hood contact switch | 36L |
| U12 | Valid for left-hand drive vehicles | 6A |
| U12 | Valid for left-hand drive vehicles | 21A |
| U13 | Valid for right-hand drive vehicles | 6A |
| U13 | Valid for right-hand drive vehicles | 21A |
| W15/1 | Right footwell ground point | 7A |
| W15/1 | Right footwell ground point | 22A |
| W15/2 | Left footwell ground point | 7B |
| W15/2 | Left footwell ground point | 22B |
| W17/6 | Rear seat crossmember ground point | 66G |
| W52/11 | Upper right front longitudinal member ground point | 37E |
| W52/11 | Upper right front longitudinal member ground point | 42E |
| W52/11 | Upper right front longitudinal member ground point | 49E |
| X174/1 | Vehicle interior/front bumper electrical connector | 5E |
| X174/4 | Engine compartment/vehicle front electrical connector | 36H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 57F |
| X18/3 | Vehicle interior/fuel tank electrical connector | 70F |
| X25/2 | Engine compartment/vehicle interior electrical connector | 64G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 45E |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 19A |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 53A |
| X36/6 | Fuel tank filter electrostatic discharge electrical connector | 73L |
| Y23 | Stationary heater fuel pump | 64L |
| Z20/3 | Fuel pump ground line connector sleeve | 62J |
| Z20/55z1 | Fuel pump actuation shielding connector sleeve | 82D |
| Z20/55z1 | Fuel pump actuation shielding connector sleeve | 93D |
| Z20/55z2 | Fuel pump actuation shielding connector sleeve | 82E |
| Z20/55z2 | Fuel pump actuation shielding connector sleeve | 93E |
| Z20/55z3 | Fuel pump actuation shielding connector sleeve | 82G |
| Z20/55z3 | Fuel pump actuation shielding connector sleeve | 93G |
| Z20/55z4 | Fuel pump actuation shielding connector sleeve | 82J |
| Z20/55z4 | Fuel pump actuation shielding connector sleeve | 93J |
| Z20/55z5 | Fuel pump actuation shielding connector sleeve | 62D |
| Z20/55z6 | Fuel pump actuation shielding connector sleeve | 62E |
| Z20/55z7 | Fuel pump actuation shielding connector sleeve | 62G |
| Z214/10 | Fill level sensor ground line connector sleeve | 59G |
| Z214/10 | Fill level sensor ground line connector sleeve | 78G |
| Z36/16 | Front sensor CAN connector sleeve | 9G |
| Z36/18 | Front sensor CAN (high) connector sleeve | 8G |
| Z36/3 | Front parking system sensors ground line connector sleeve | 27G |
| Z36/30 | Short range radar front sensor ground connector sleeve | 7G |
| Z36/31 | Short range radar front sensor voltage connector sleeve | 5G |
| Z36/4 | Front parking system sensors positive line connector sleeve | 29G |
| Z99/13 | Radar sensors control unit circuit 87 connector sleeve | 1G |
