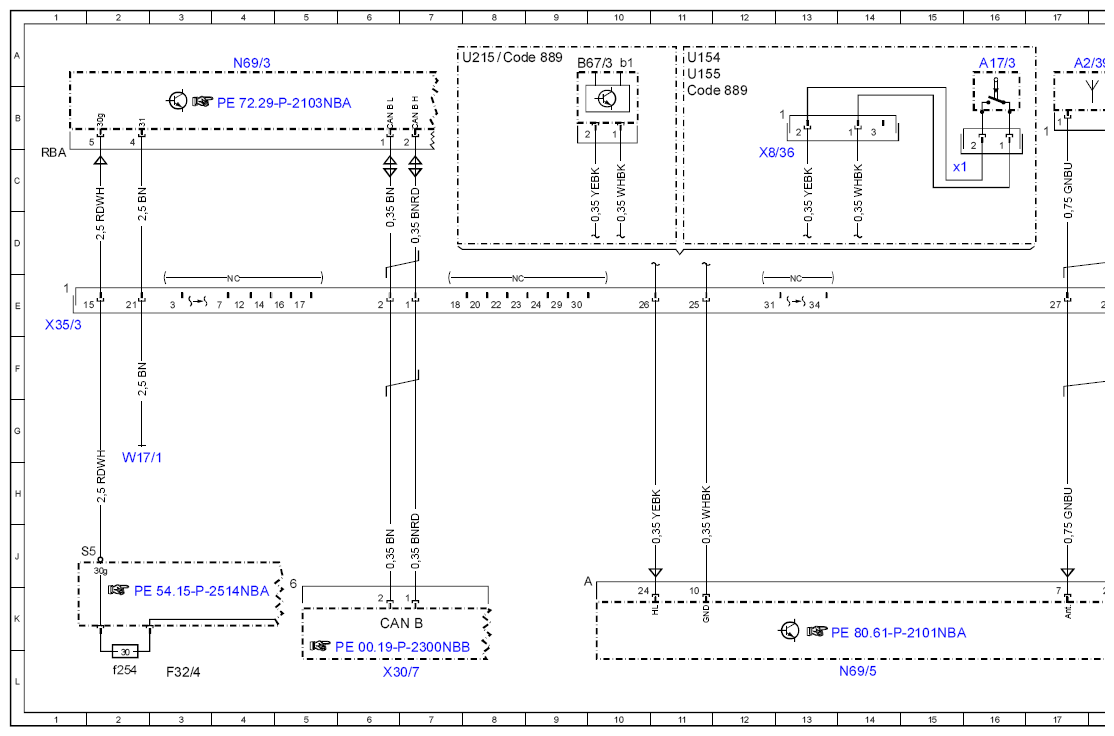

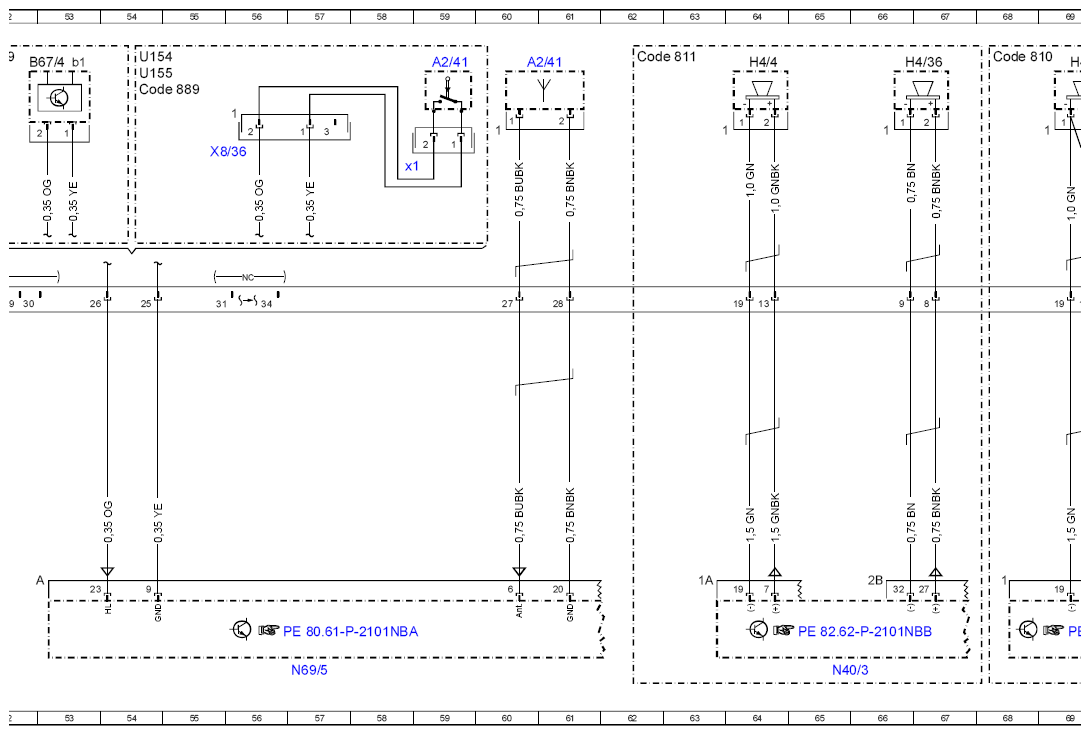

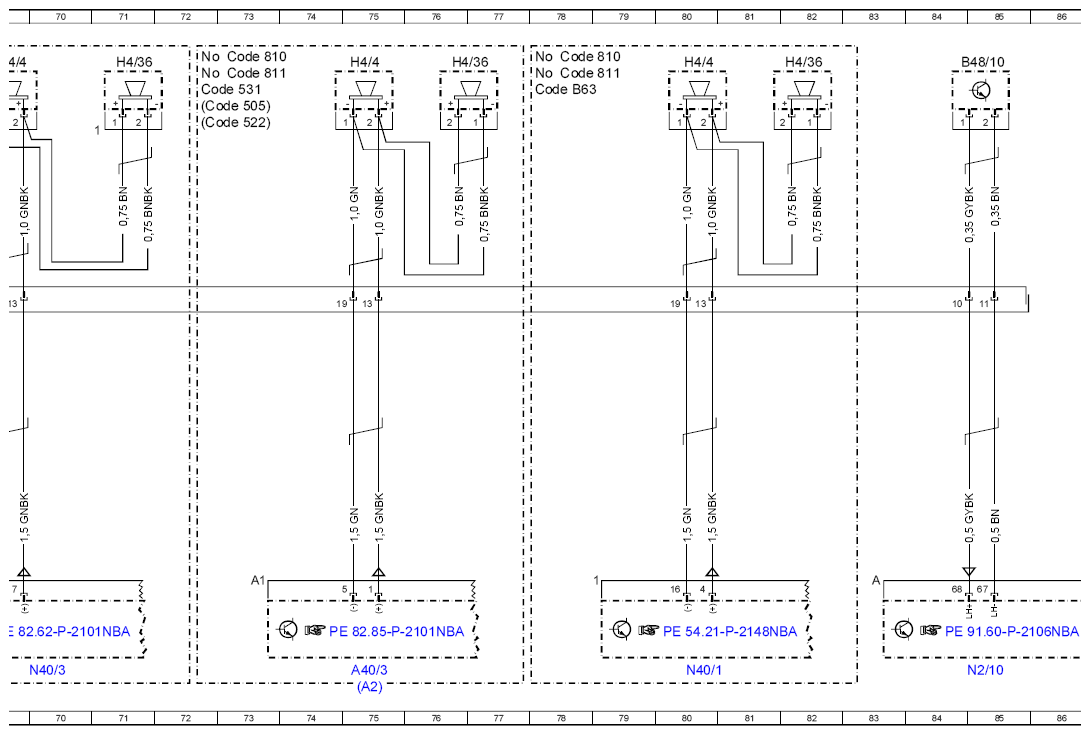

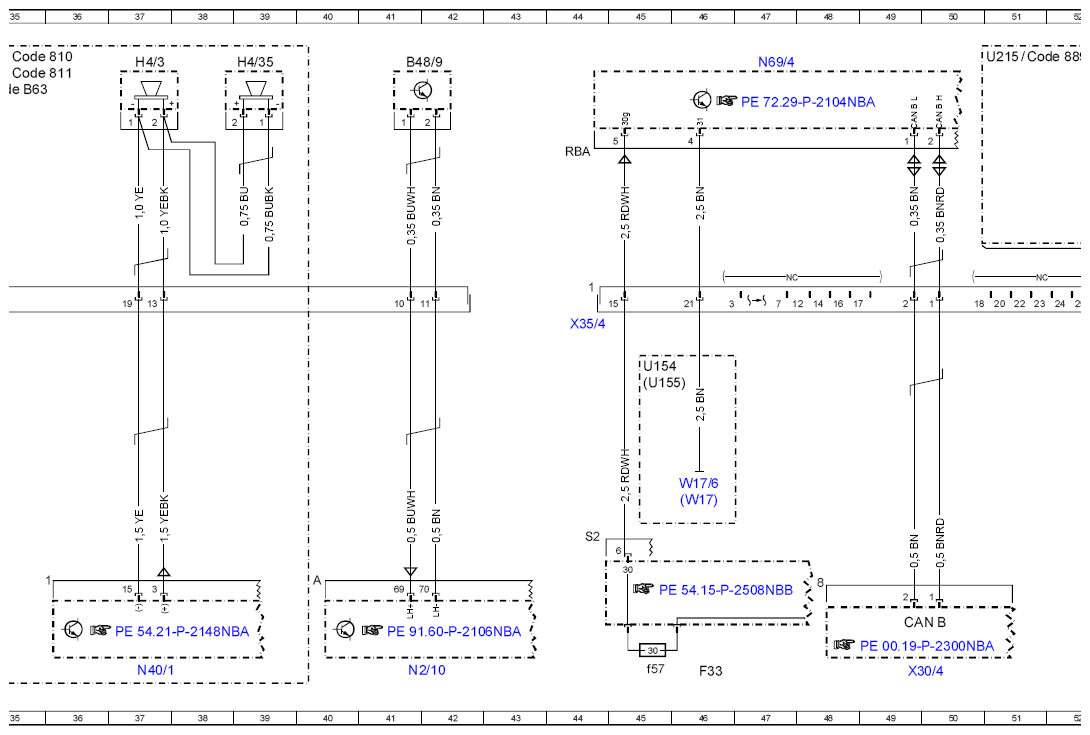

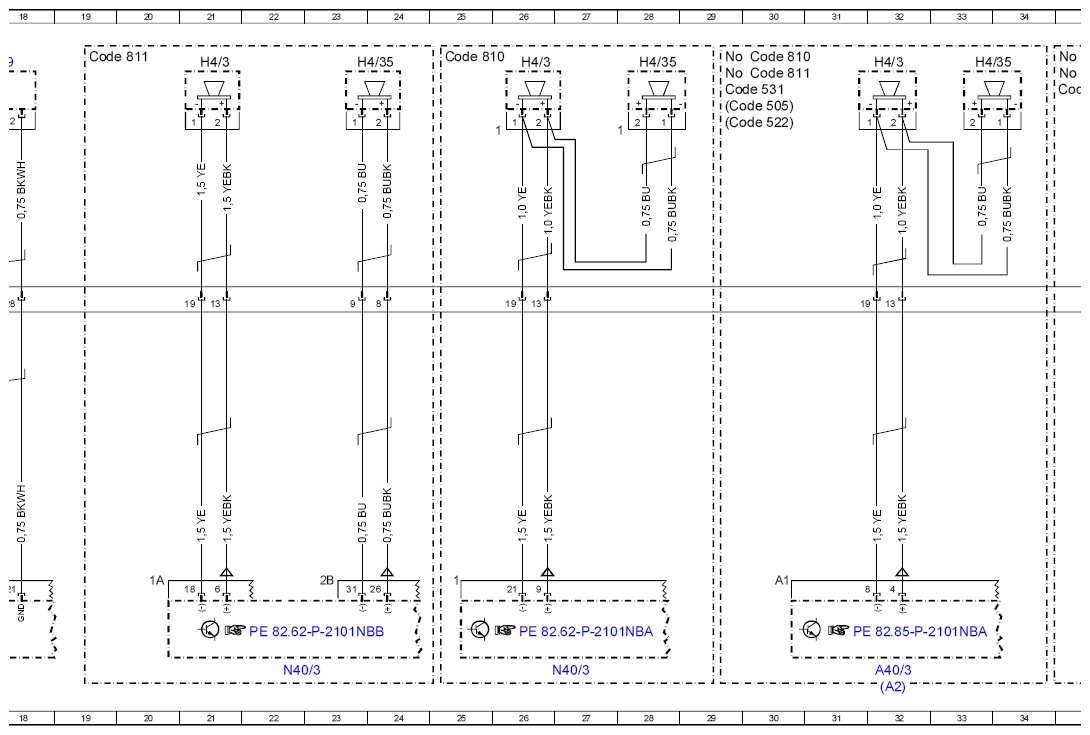

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NBC
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 X35/3, X35/4
MODEL 292 X35/3, X35/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A17/3 | Left rear KEYLESS GO door handle | 16A |
| A17/3x1 | Left rear KEYLESS GO door handle electrical connector | 15C |
| A17/3x1 | Left rear KEYLESS GO door handle electrical connector | 58C |
| A2 | Radio | 32L |
| A2 | Radio | 75L |
| A2/39 | Left rear door KEYLESS GO antenna | 17A |
| A2/41 | Right rear door KEYLESS GO antenna | 59A |
| A2/41 | Right rear door KEYLESS GO antenna | 60A |
| A40/3 | COMAND control unit | 32L |
| A40/3 | COMAND control unit | 75L |
| B48/10 | Right rear door pressure sensor | 85A |
| B48/9 | Left rear door pressure sensor | 41A |
| B67/3 | Left rear KEYLESS-GO sensor unit | 9A |
| B67/3b1 | Proximity switch; left rear infrared receiver | 10A |
| B67/4 | Right rear KEYLESS-GO sensor unit | 53A |
| B67/4b1 | Proximity switch; right rear infrared receiver | 53A |
| CAN B | Interior CAN | 6K |
| CAN B | Interior CAN | 49K |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 29B |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 72B |
| Code 522 | Audio 20 radio | 29B |
| Code 522 | Audio 20 radio | 72B |
| Code 531 | COMAND APS | 29B |
| Code 531 | COMAND APS | 72B |
| Code 810 | Sound system | 25A |
| Code 810 | Sound system | 68A |
| Code 810 | Sound system | 30A |
| Code 810 | Sound system | 35A |
| Code 810 | Sound system | 73A |
| Code 810 | Sound system | 78A |
| Code 811 | Extended sound system | 19A |
| Code 811 | Extended sound system | 62A |
| Code 811 | Extended sound system | 30A |
| Code 811 | Extended sound system | 35A |
| Code 811 | Extended sound system | 73A |
| Code 811 | Extended sound system | 78A |
| Code 889 | KEYLESS-GO | 8A |
| Code 889 | KEYLESS-GO | 54B |
| Code 889 | KEYLESS-GO | 51A |
| Code 889 | KEYLESS-GO | 11B |
| Code B63 | AMG eSound | 78B |
| Code B63 | AMG eSound | 35B |
| F32/4 | Interior prefuse box | 3L |
| F32/4f254 | Fuse 254 | 2L |
| F33 | Battery compartment prefuse box | 46L |
| F33f57 | Fuse 57 | 45L |
| H4/3 | Left rear door speaker | 21A |
| H4/3 | Left rear door speaker | 26A |
| H4/3 | Left rear door speaker | 32A |
| H4/3 | Left rear door speaker | 37A |
| H4/35 | Left rear door tweeter | 23A |
| H4/35 | Left rear door tweeter | 28A |
| H4/35 | Left rear door tweeter | 33A |
| H4/35 | Left rear door tweeter | 39A |
| H4/36 | Right rear door tweeter | 71A |
| H4/36 | Right rear door tweeter | 67A |
| H4/36 | Right rear door tweeter | 76A |
| H4/36 | Right rear door tweeter | 82A |
| H4/4 | Right rear door speaker | 64A |
| H4/4 | Right rear door speaker | 69A |
| H4/4 | Right rear door speaker | 75A |
| H4/4 | Right rear door speaker | 80A |
| N2/10 | Supplemental restraint system control unit | 41L |
| N2/10 | Supplemental restraint system control unit | 85L |
| N40/1 | Engine sound control unit | 80L |
| N40/1 | Engine sound control unit | 37L |
| N40/3 | Sound system amplifier control unit | 22L |
| N40/3 | Sound system amplifier control unit | 27L |
| N40/3 | Sound system amplifier control unit | 65L |
| N40/3 | Sound system amplifier control unit | 70L |
| N69/3 | Left rear door control unit | 4A |
| N69/4 | Right rear door control unit | 47A |
| N69/5 | KEYLESS-GO control unit | 14L |
| N69/5 | KEYLESS-GO control unit | 57L |
| U154 | Valid for 166.0 | 11A |
| U154 | Valid for 166.0 | 54A |
| U154 | Valid for 166.0 | 45F |
| U155 | Valid for 166.8 | 11A |
| U155 | Valid for 166.8 | 45F |
| U155 | Valid for 166.8 | 54A |
| U215 | Valid for model series 292 | 7A |
| U215 | Valid for model series 292 | 51A |
| W17 | Right rear seat ground point | 46H |
| W17/1 | Left rear seat ground point | 2H |
| W17/6 | Rear seat crossmember ground point | 46H |
| X30/4 | Right potential distributor electrical connector (CAN) | 49L |
| X30/7 | Left potential distributor electrical connector (CAN) | 6L |
| X35/3 | Left rear door electrical connector | 1E |
| X35/4 | Right rear door electrical connector | 44E |
| X8/36 | Left rear KEYLESS GO door handle electrical connector | 13C |
| X8/36 | Left rear KEYLESS GO door handle electrical connector | 56C |
