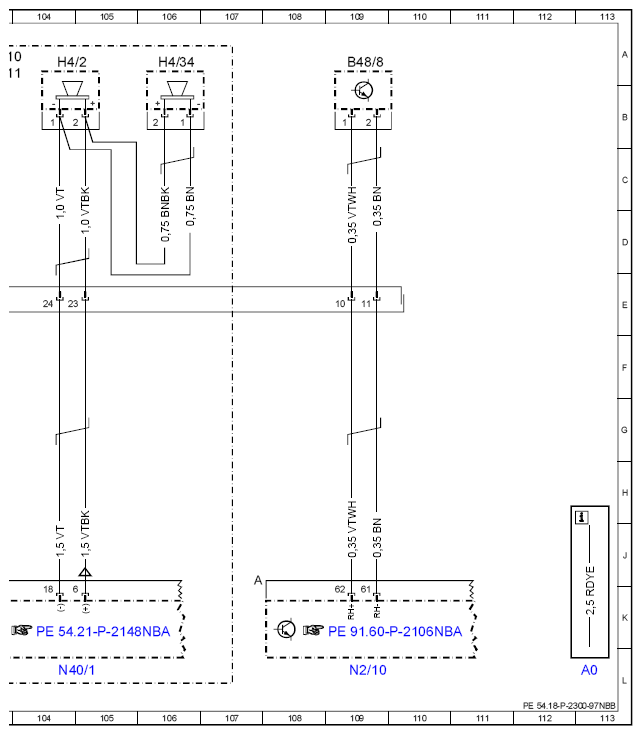

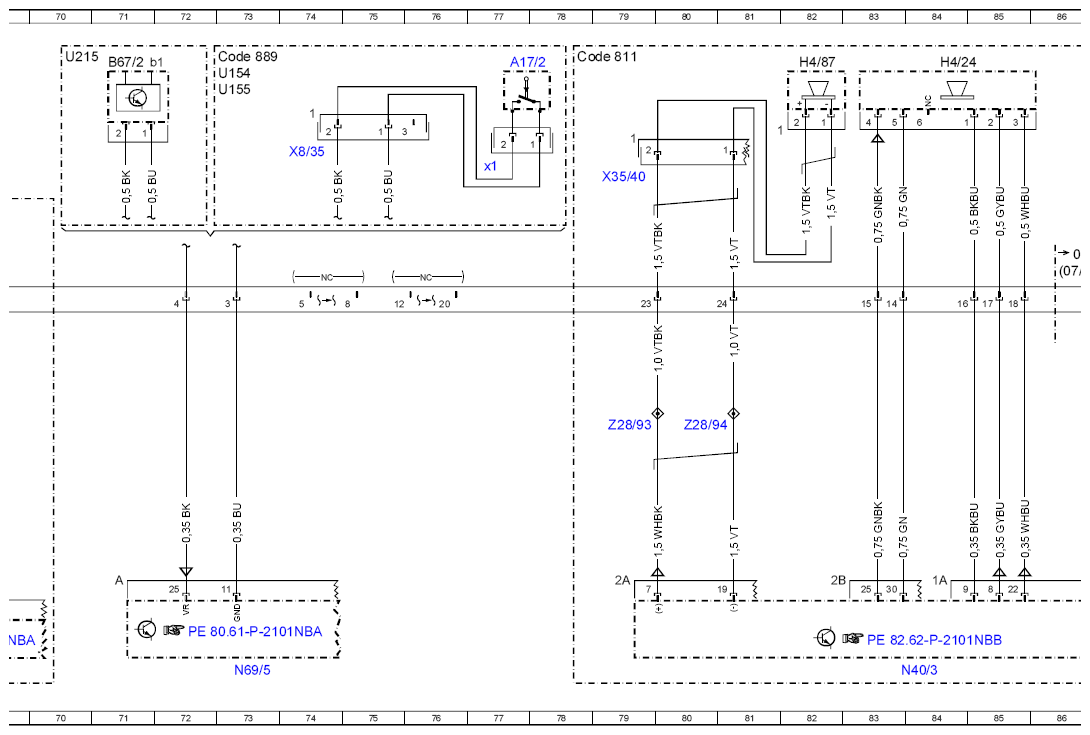

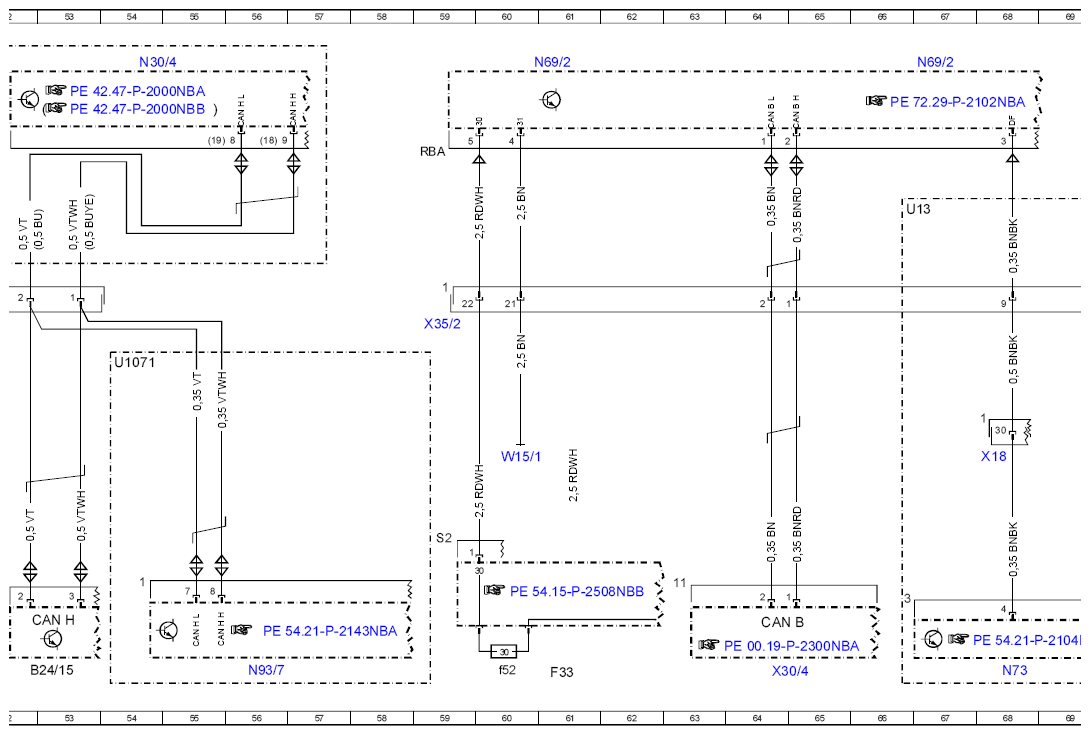

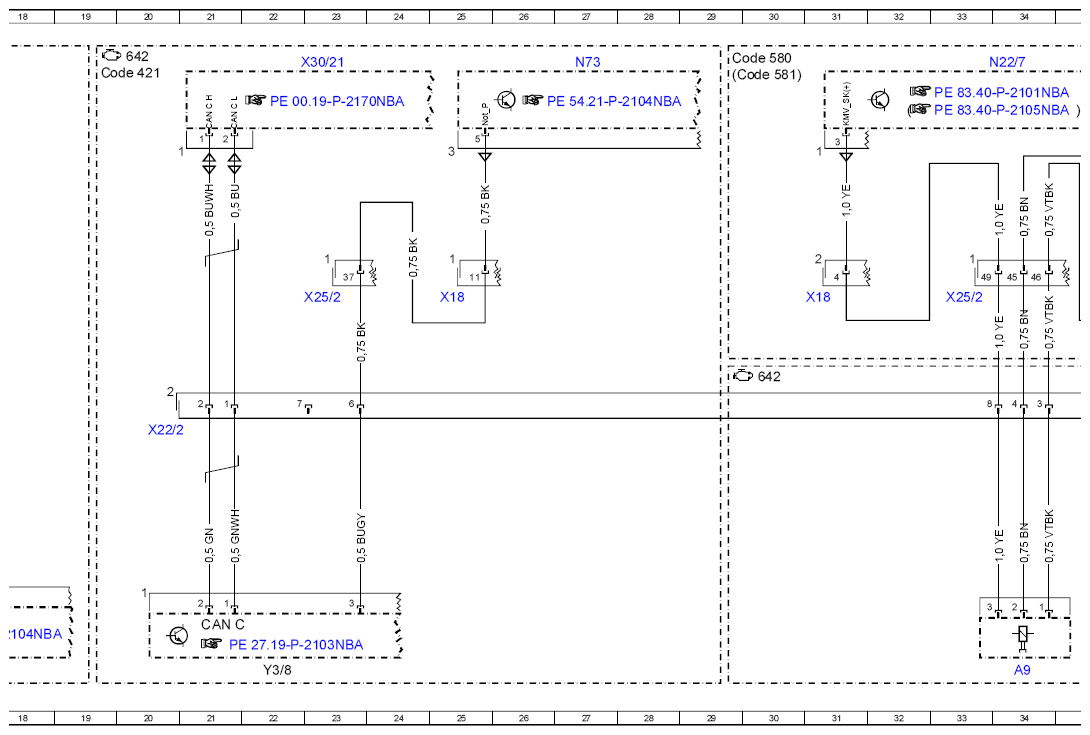

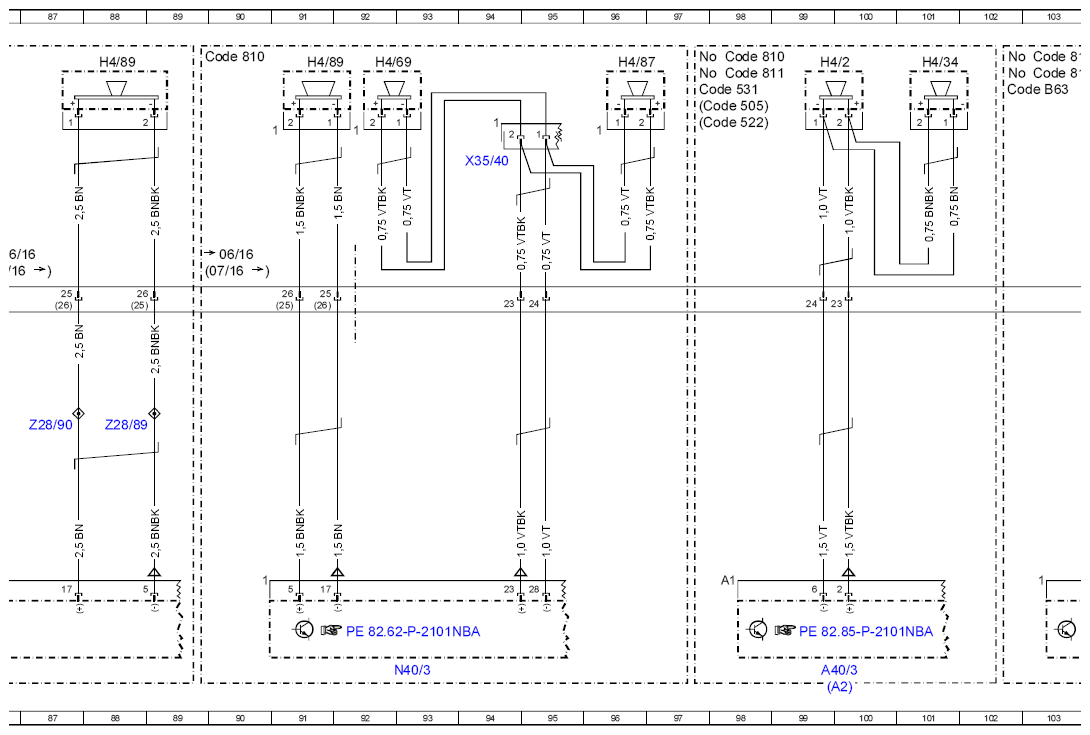

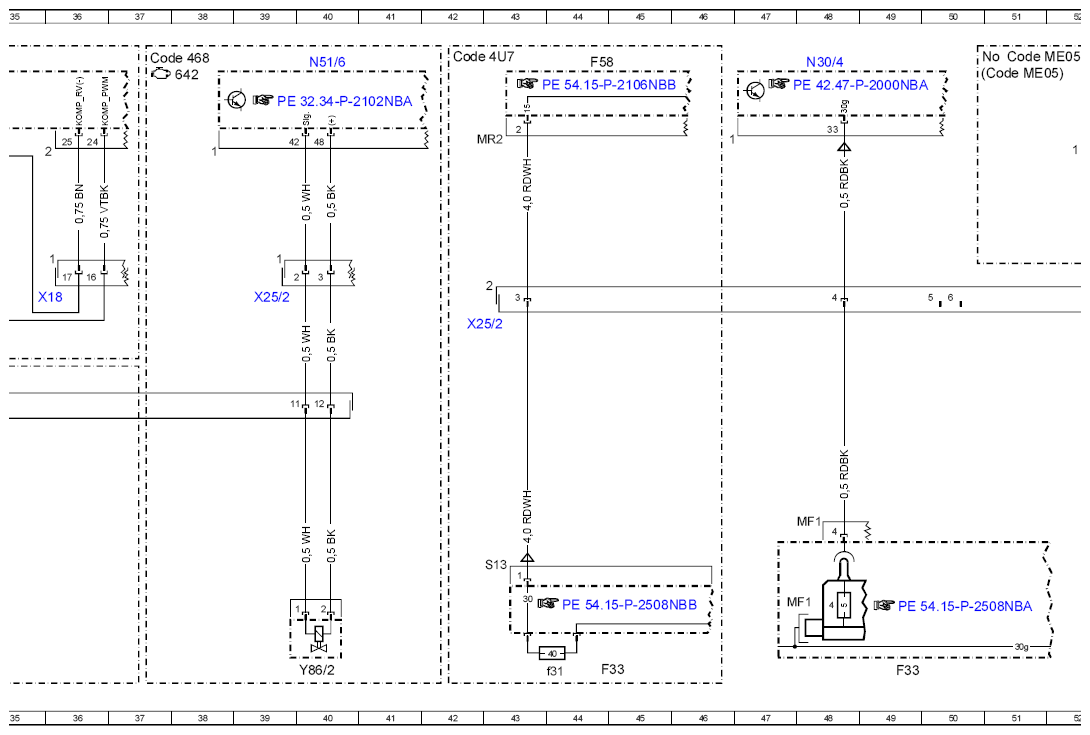

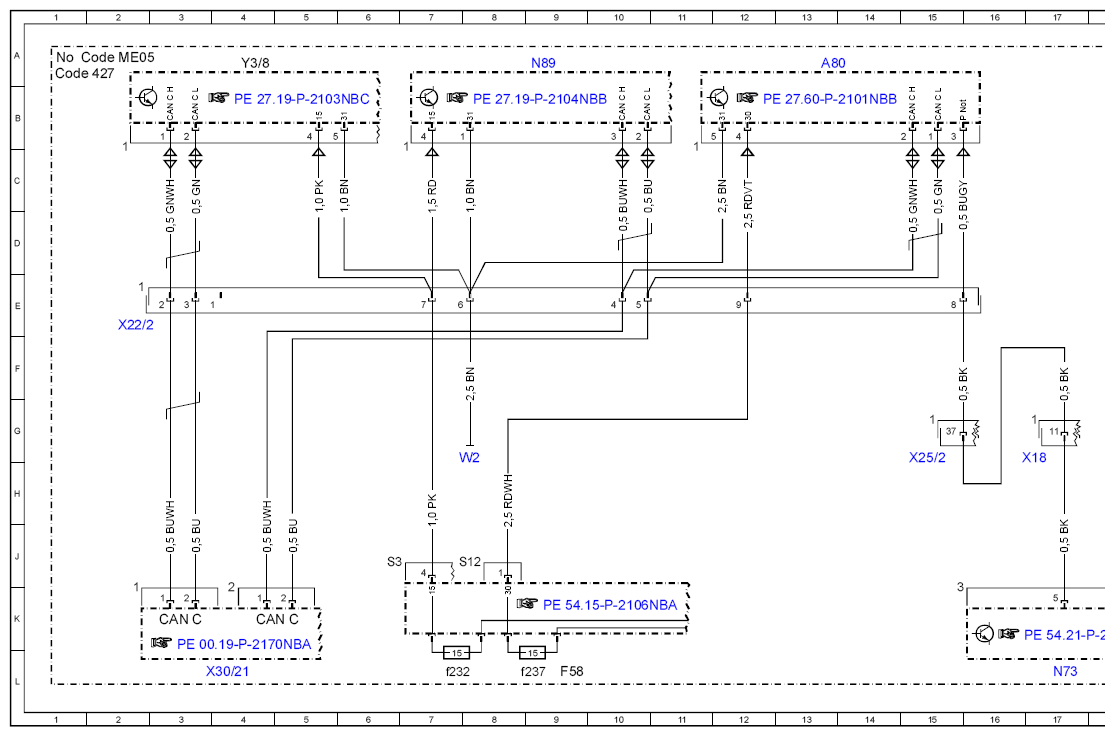

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NBB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 X22/2(2), X25/2(2), X35/2(1)
MODEL 292 X22/2(2), X25/2(2), X35/2(1)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 113L |
| A17/2 | Right front KEYLESS GO door handle | 77A |
| A17/2x1 | Right front KEYLESS GO door handle electrical connector | 77C |
| A2 | Radio | 99L |
| A40/3 | COMAND control unit | 99L |
| A80 | Intelligent servo module for DIRECT SELECT | 13A |
| A9 | Refrigerant compressor | 34L |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 53L |
| B48/8 | Right front door pressure sensor | 109A |
| B67/2 | Right front KEYLESS-GO sensor unit | 71A |
| B67/2b1 | Proximity switch; right front infrared receiver | 71A |
| CAN B | Interior CAN | 64K |
| CAN C | Drive train CAN | 3K |
| CAN C | Drive train CAN | 4K |
| CAN C | Drive train CAN | 21K |
| CAN H | Vehicle dynamics CAN | 53K |
| Code 421 | 9-speed automatic transmission | 19A |
| Code 427 | 7-speed automatic transmission | 1A |
| Code 468 | ACTIVE CURVE SYSTEM | 37A |
| Code 4U7 | Start/stop voltage dip protection | 42A |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 97B |
| Code 522 | Audio 20 radio | 97B |
| Code 531 | COMAND APS | 97B |
| Code 580 | Air conditioning | 29A |
| Code 581 | Automatic air conditioning | 29A |
| Code 810 | Sound system | 89A |
| Code 810 | Sound system | 98A |
| Code 810 | Sound system | 103A |
| Code 811 | Extended sound system | 78A |
| Code 811 | Extended sound system | 98A |
| Code 811 | Extended sound system | 103A |
| Code 889 | KEYLESS-GO | 73A |
| Code B63 | AMG eSound | 102B |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 50A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 51A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1A |
| F33 | Battery compartment prefuse box | 44L |
| F33 | Battery compartment prefuse box | 49L |
| F33 | Battery compartment prefuse box | 61L |
| F33MF1 | Multiple fuse 1 | 48K |
| F33f31 | Fuse 31 | 44L |
| F33f52 | Fuse 52 | 60L |
| F58 | Engine compartment fuse and relay module | 9L |
| F58 | Engine compartment fuse and relay module | 44A |
| F58f232 | Fuse 232 | 7L |
| F58f237 | Fuse 237 | 9L |
| H4/2 | Right front door speaker | 99A |
| H4/2 | Right front door speaker | 104A |
| H4/24 | Right front door speaker, mirror triangle | 84A |
| H4/34 | Right front door tweeter | 101A |
| H4/34 | Right front door tweeter | 106A |
| H4/69 | Right front door sound system tweeter | 92A |
| H4/87 | Right front door midrange speaker | 82A |
| H4/87 | Right front door midrange speaker | 96A |
| H4/89 | Right front door woofer | 88A |
| H4/89 | Right front door woofer | 91A |
| N2/10 | Supplemental restraint system control unit | 109L |
| N22/7 | Automatic air conditioning control and operating unit | 34A |
| N30/4 | Electronic Stability Program control unit | 48A |
| N30/4 | Electronic Stability Program control unit | 54A |
| N40/1 | Engine sound control unit | 104L |
| N40/3 | Sound system amplifier control unit | 84L |
| N40/3 | Sound system amplifier control unit | 93L |
| N51/6 | Active roll stabilization control unit | 40A |
| N69/2 | Right front door control unit | 61A |
| N69/2 | Right front door control unit | 67A |
| N69/5 | KEYLESS-GO control unit | 73L |
| N73 | Electronic ignition switch control unit | 17L |
| N73 | Electronic ignition switch control unit | 27A |
| N73 | Electronic ignition switch control unit | 68L |
| N89 | Transmission oil auxiliary pump control unit | 9A |
| N93/7 | Chassis gateway control unit | 56L |
| U1071 | Valid for stereo multifunction camera | 54F |
| U13 | Valid for right-hand drive vehicles | 66D |
| U154 | Valid for 166.0 | 73A |
| U155 | Valid for 166.8 | 73B |
| U215 | Valid for model series 292 | 70A |
| W15/1 | Right footwell ground point | 60H |
| W2 | Right front ground point at lamp unit | 8H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 17H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 25E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 31E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 36E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 68G |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 20G |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 2E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 15H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 23E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 33E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 39E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 43E |
| X30/21 | Drive train CAN voltage distributor electrical connector | 4L |
| X30/21 | Drive train CAN voltage distributor electrical connector | 23A |
| X30/4 | Right potential distributor electrical connector (CAN) | 64L |
| X35/2 | Front passenger door electrical connector | 59E |
| X35/40 | Right front door midrange speaker electrical connector | 79C |
| X35/40 | Right front door midrange speaker electrical connector | 94C |
| X8/35 | Right front KEYLESS GO door handle electrical connector | 74C |
| Y3/8 | Fully integrated transmission control unit | 22L |
| Y3/8 | Fully integrated transmission control unit | 4A |
| Y86/2 | Active Roll Stabilization throttle valve | 40L |
| Z28/89 | Right front door subwoofer/woofer connector sleeve (+) | 88G |
| Z28/90 | Right front door subwoofer/woofer connector sleeve (-) | 87G |
| Z28/93 | Right front door midrange speaker connector sleeve (+) | 79G |
| Z28/94 | Right front door midrange speaker connector sleeve (-) | 80G |
