Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NBA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 as of model year 2016 X26(3, 4, 5, 8), X35/1(1)
MODEL 292 X26(3, 4, 5, 8), X35/1(1)

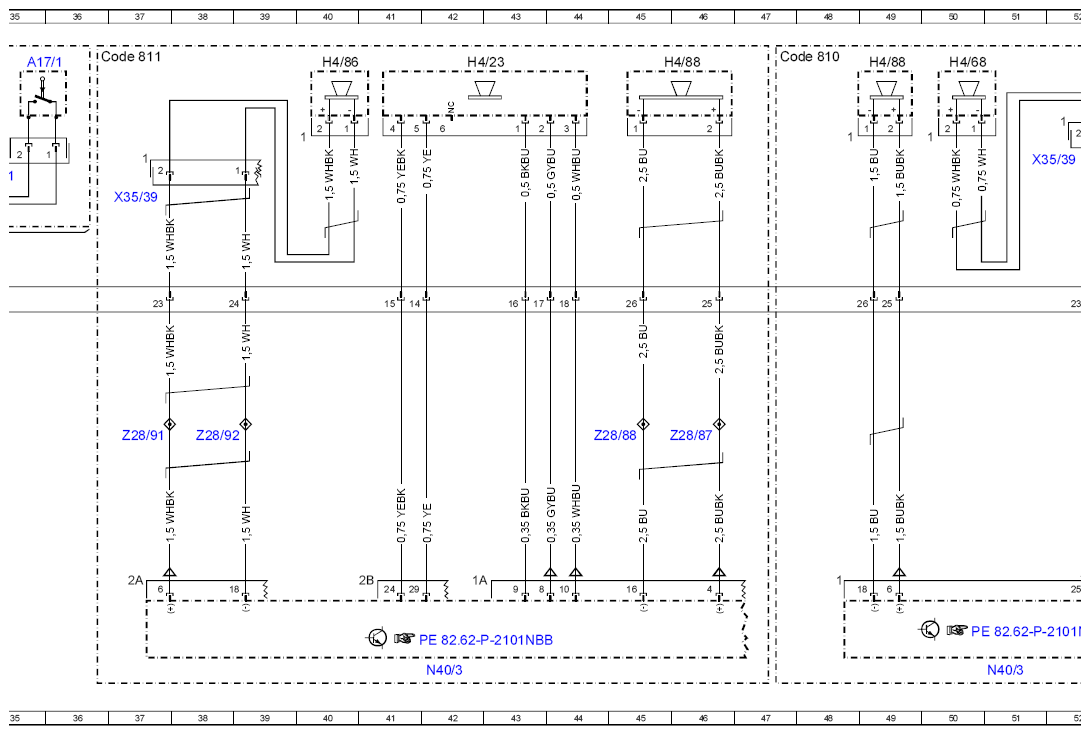

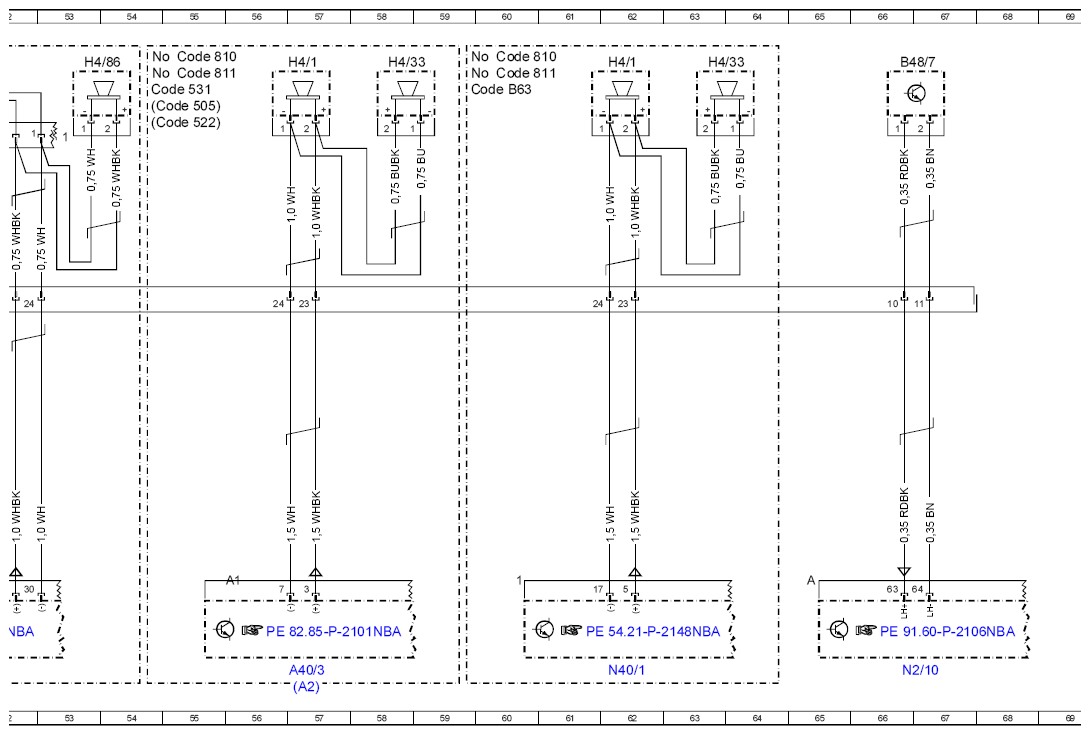

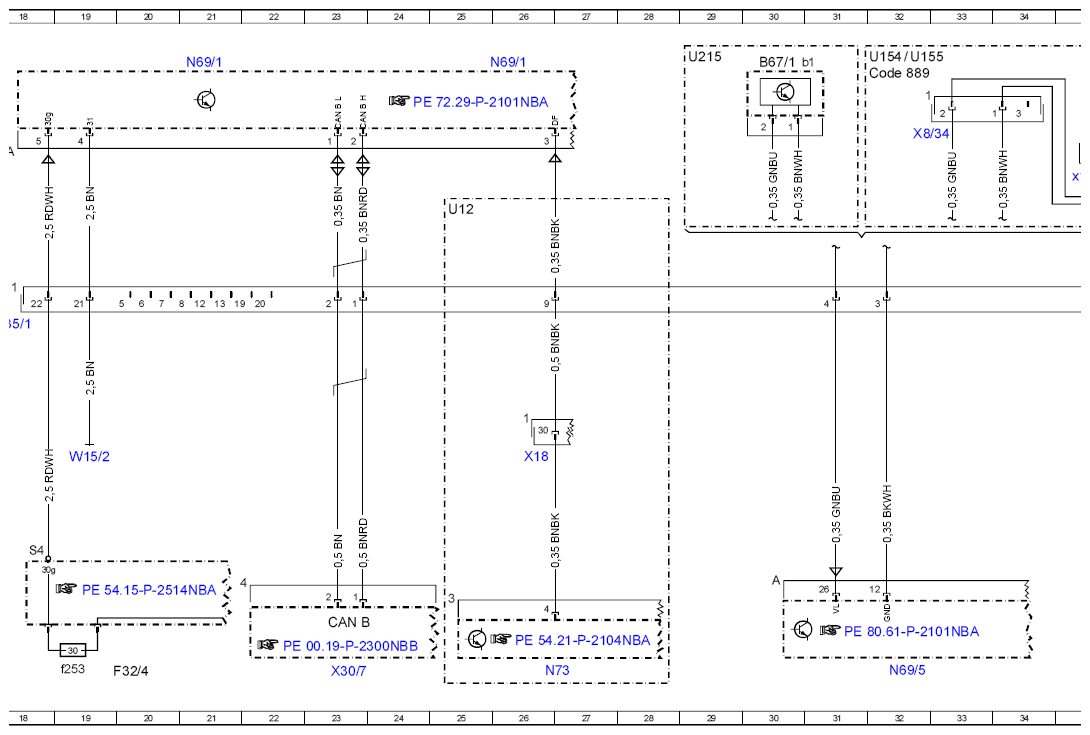

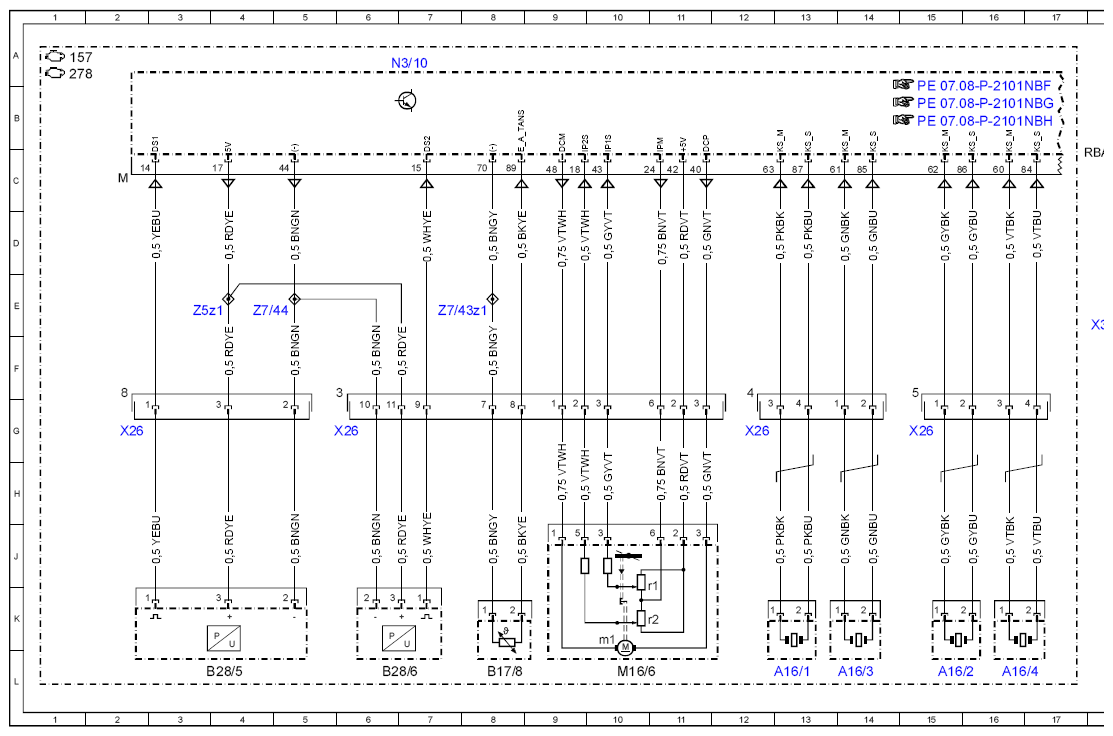

| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| A16/1 | Knock sensor 1 | 13L |
| A16/2 | Knock sensor 2 | 15L |
| A16/3 | Knock sensor 3 | 14L |
| A16/4 | Knock sensor 4 | 16L |
| A17/1 | Left front KEYLESS GO door handle | 35A |
| A17/1x1 | Left front KEYLESS GO door handle electrical connector | 35C |
| A2 | Radio | 57L |
| A40/3 | COMAND control unit | 57L |
| B17/8 | Charge air temperature sensor | 8L |
| B28/5 | Pressure sensor downstream of right cylinder bank air filter | 4L |
| B28/6 | Pressure sensor upstream of throttle valve | 6L |
| B48/7 | Left front door pressure sensor | 66A |
| B67/1 | Left front KEYLESS-GO sensor unit | 30A |
| B67/1b1 | Proximity switch; left front infrared receiver | 30A |
| CAN B | Interior CAN | 23K |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 54B |
| Code 522 | Audio 20 radio | 54B |
| Code 531 | COMAND APS | 54B |
| Code 810 | Sound system | 47A |
| Code 810 | Sound system | 55A |
| Code 810 | Sound system | 60A |
| Code 811 | Extended sound system | 36A |
| Code 811 | Extended sound system | 60A |
| Code 811 | Extended sound system | 55A |
| Code 889 | KEYLESS-GO | 32A |
| Code B63 | AMG eSound | 59B |
| F32/4 | Interior prefuse box | 20L |
| F32/4f253 | Fuse 253 | 19L |
| H4/1 | Left front door speaker | 57A |
| H4/1 | Left front door speaker | 62A |
| H4/23 | Left front door speaker, mirror triangle | 42A |
| H4/33 | Left front door tweeter | 58A |
| H4/33 | Left front door tweeter | 63A |
| H4/68 | Left front door sound system tweeter | 50A |
| H4/86 | Left front door midrange speaker | 40A |
| H4/86 | Left front door midrange speaker | 53A |
| H4/88 | Left front door woofer | 46A |
| H4/88 | Left front door woofer | 49A |
| M16/6 | Throttle valve actuator | 10L |
| M16/6m1 | Actuator motor | 10K |
| M16/6r1 | Actual value potentiometer 1 | 10K |
| M16/6r2 | Actual value potentiometer 2 | 11K |
| N2/10 | Supplemental restraint system control unit | 66L |
| N3/10 | ME-SFI [ME] control unit | 7A |
| N40/1 | Engine sound control unit | 62L |
| N40/3 | Sound system amplifier control unit | 42L |
| N40/3 | Sound system amplifier control unit | 51L |
| N69/1 | Left front door control unit | 26A |
| N69/1 | Left front door control unit | 21A |
| N69/5 | KEYLESS-GO control unit | 32L |
| N73 | Electronic ignition switch control unit | 26L |
| U12 | Valid for left-hand drive vehicles | 25D |
| U154 | Valid for 166.0 | 32A |
| U155 | Valid for 166.8 | 32A |
| U215 | Valid for model series 292 | 29A |
| W15/2 | Left footwell ground point | 19H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 26G |
| X26 | Interior and engine wiring harness electrical connector | 2G |
| X26 | Interior and engine wiring harness electrical connector | 6G |
| X26 | Interior and engine wiring harness electrical connector | 12G |
| X26 | Interior and engine wiring harness electrical connector | 15G |
| X30/7 | Left potential distributor electrical connector (CAN) | 23L |
| X35/1 | Driver door electrical connector | 18E |
| X35/39 | Left front door midrange speaker electrical connector | 37C |
| X35/39 | Left front door midrange speaker electrical connector | 52C |
| X8/34 | Left front KEYLESS GO door handle electrical connector | 33B |
| Z28/87 | Left front door subwoofer/woofer connector sleeve (+) | 46G |
| Z28/88 | Left front door subwoofer/woofer connector sleeve (-) | 45G |
| Z28/91 | Left front door midrange speaker connector sleeve (+) | 37G |
| Z28/92 | Left front door midrange speaker connector sleeve (-) | 38G |
| Z5z1 | Sensor voltage supply connector sleeve | 3E |
| Z7/43z1 | Sensor ground line connector sleeve | 8E |
| Z7/44 | Ground connection connector sleeve | 4E |
