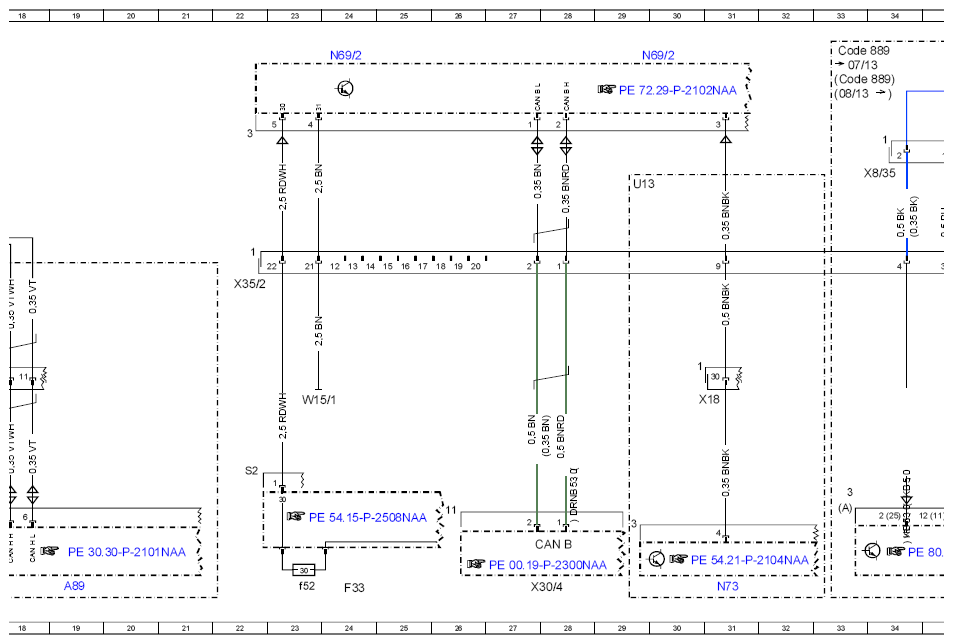

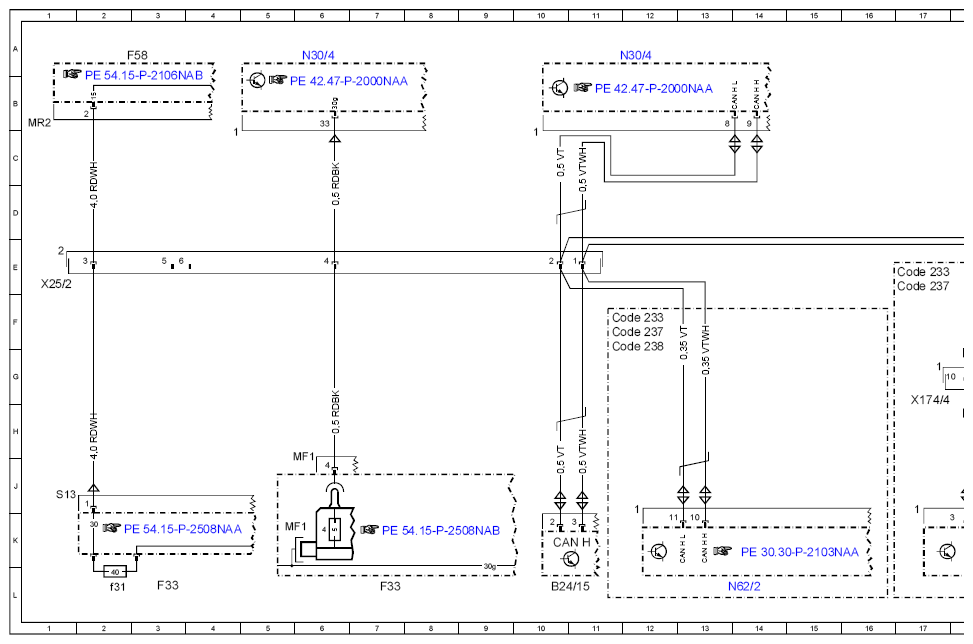

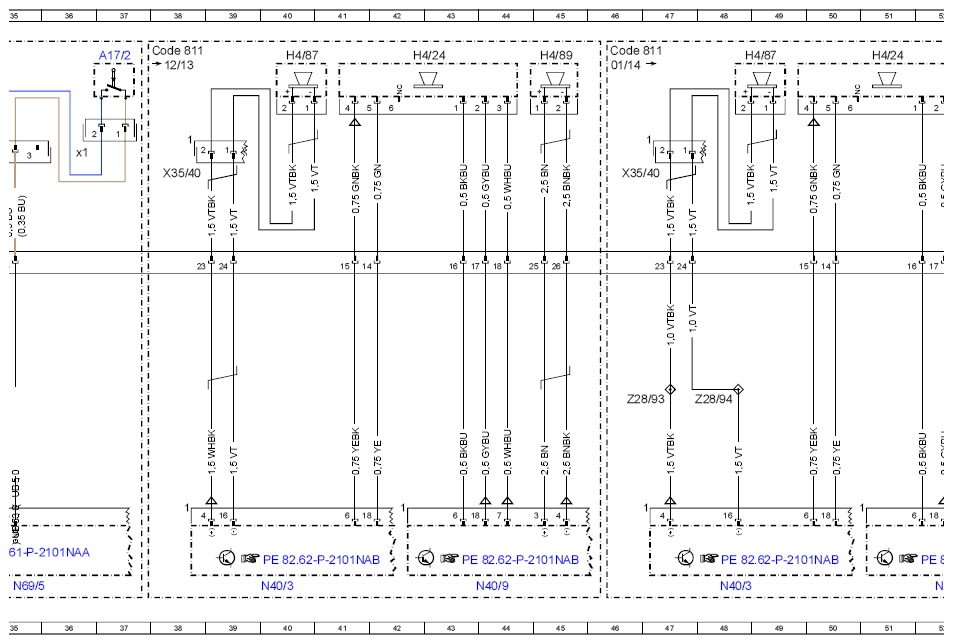

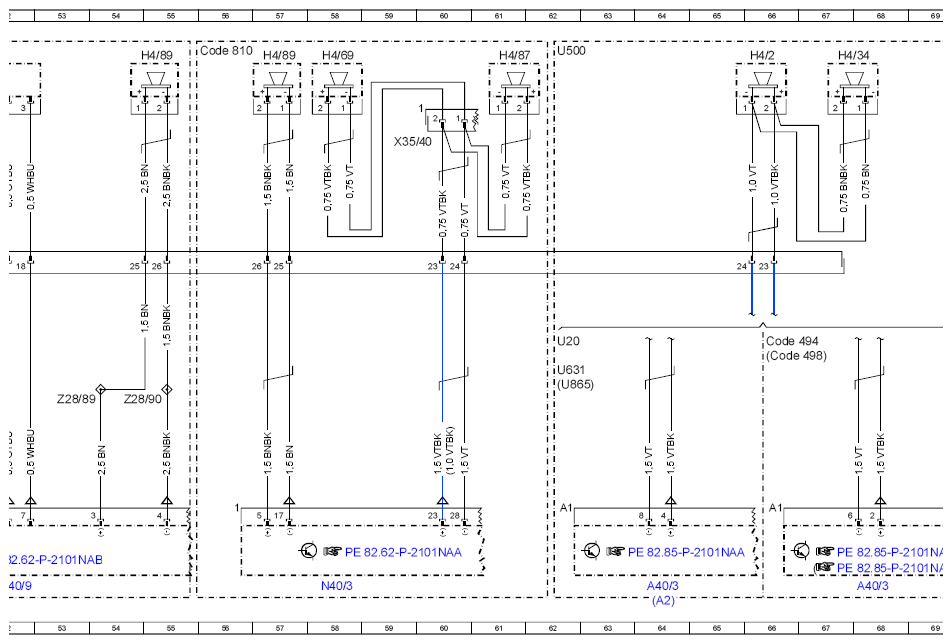

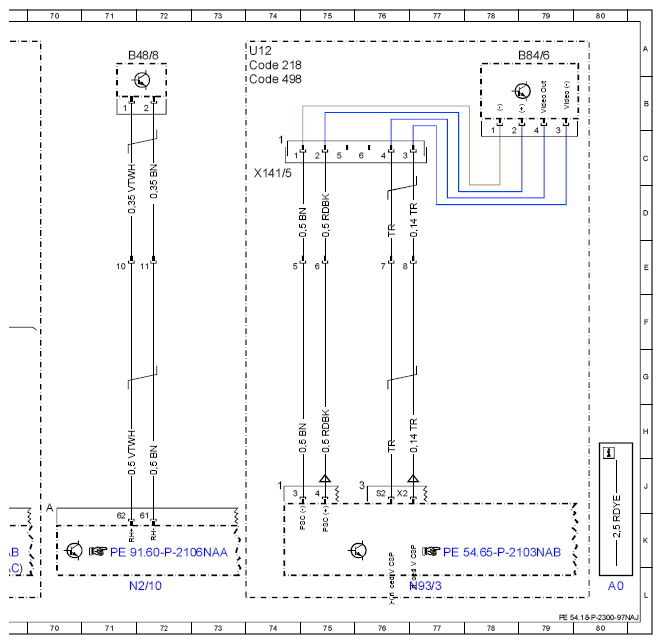

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAJ
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 X25/2(2), X35/2(1)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A17/2 | Right front KEYLESS GO door handle | 37A |
| A17/2x1 | Right front KEYLESS GO door handle electrical connector | 36C |
| A2 | Radio | 64L |
| A40/3 | COMAND control unit | 64L |
| A40/3 | COMAND control unit | 68L |
| A89 | DISTRONIC electric controller unit | 19L |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 10L |
| B48/8 | Right front door pressure sensor | 71A |
| B84/6 | Passenger-side outside mirror backup camera | 79A |
| CAN B | Interior CAN | 28K |
| CAN H | Vehicle dynamics CAN | 10K |
| Code 218 | Backup camera | 74A |
| Code 233 | DISTRONIC PLUS | 11F |
| Code 233 | DISTRONIC PLUS | 17E |
| Code 237 | Active Blind Spot Assist | 11F |
| Code 237 | Active Blind Spot Assist | 17E |
| Code 238 | Active Lane Keeping Assist | 11G |
| Code 494 | USA version | 66F |
| Code 498 | Japan version | 66G |
| Code 498 | Japan version | 74B |
| Code 810 | Sound system | 56A |
| Code 811 | Extended sound system | 46A |
| Code 811 | Extended sound system | 38A |
| Code 889 | KEYLESS-GO | 33B |
| Code 889 | KEYLESS-GO | 33A |
| F33 | Battery compartment prefuse box | 7L |
| F33 | Battery compartment prefuse box | 3L |
| F33 | Battery compartment prefuse box | 24L |
| F33MF1 | Multiple fuse 1 | 6K |
| F33f31 | Fuse 31 | 2L |
| F33f52 | Fuse 52 | 23L |
| F58 | Engine compartment fuse and relay module | 3A |
| H4/2 | Right front door speaker | 66A |
| H4/24 | Right front door speaker, mirror triangle | 51A |
| H4/24 | Right front door speaker, mirror triangle | 42A |
| H4/34 | Right front door tweeter | 67A |
| H4/69 | Right front door sound system tweeter | 58A |
| H4/87 | Right front door midrange speaker | 49A |
| H4/87 | Right front door midrange speaker | 61A |
| H4/87 | Right front door midrange speaker | 40A |
| H4/89 | Right front door bass speaker | 55A |
| H4/89 | Right front door bass speaker | 57A |
| H4/89 | Right front door bass speaker | 45A |
| N2/10 | Supplemental restraint system control unit | 72L |
| N30/4 | Electronic Stability Program control unit | 6A |
| N30/4 | Electronic Stability Program control unit | 12A |
| N40/3 | Sound system amplifier control unit | 48L |
| N40/3 | Sound system amplifier control unit | 58L |
| N40/3 | Sound system amplifier control unit | 40L |
| N40/9 | Bass speaker amplifier | 52L |
| N40/9 | Bass speaker amplifier | 44L |
| N62/2 | Video and radar sensor system control unit | 14L |
| N69/2 | Right front door control unit | 24A |
| N69/2 | Right front door control unit | 30A |
| N69/5 | KEYLESS-GO control unit | 35L |
| N73 | Electronic ignition switch control unit | 31L |
| N93/3 | Reversing camera electronics | 77L |
| U12 | Valid for left-hand drive vehicles | 74A |
| U13 | Valid for right-hand drive vehicles | 29D |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 62F |
| U500 | Not valid for sound system | 62A |
| U631 | Valid for COMAND | 62G |
| U865 | Valid for Audio 20 | 62G |
| W15/1 | Right footwell ground point | 23H |
| X141/5 | Right outside mirror camera electrical connector | 74C |
| X174/4 | Engine compartment/vehicle front electrical connector | 17H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 31G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 1E |
| X30/4 | Right potential distributor electrical connector (CAN) | 27L |
| X35/2 | Right front door electrical connector | 22E |
| X35/40 | Right front door midrange speaker electrical connector | 46C |
| X35/40 | Right front door midrange speaker electrical connector | 59C |
| X35/40 | Right front door midrange speaker electrical connector | 38C |
| X8/35 | Right front KEYLESS GO door handle electrical connector | 34C |
| Z28/89 | Right front door bass speaker connector sleeve (+) | 53G |
| Z28/90 | Right front door bass speaker connector sleeve (-) | 54G |
| Z28/93 | Right front door midrange speaker connector sleeve (+) | 47G |
| Z28/94 | Right front door midrange speaker connector sleeve (-) | 48G |
