Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAI
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 X18/3 (1) X174/1 (1), X174/4 (1)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| A6 | Stationary heater unit | 54L |
| A89 | DISTRONIC electric controller unit | 41L |
| A90 | COLLISION PREVENTION ASSIST controller unit | 18L |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 43A |

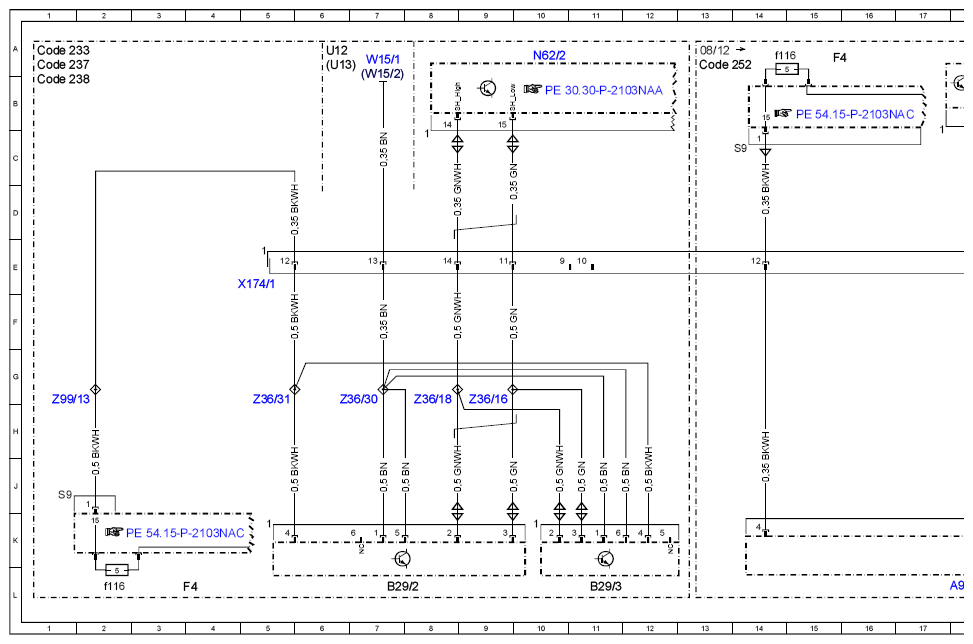

| B29/2 | DISTRONIC sensor (DTR)/left front bumper | 7L |
| B29/3 | DISTRONIC sensor (DTR)/right front bumper | 11L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 46L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 62L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 48L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 63L |
| B4/31 | Fuel quality sensor | 58L |
| B8/1 | Outer left front parking system distance sensor | 24L |
| B8/2 | Center left front parking system distance sensor | 25L |
| B8/3 | Inner left front parking system distance sensor | 27L |
| B8/4 | Inner right front parking system distance sensor | 29L |
| B8/5 | Center right front parking system distance sensor | 30L |
| B8/6 | Outer right front parking system distance sensor | 32L |
| CAN E1 | Chassis CAN 1 | 19B |
| Code 220 | PARKTRONIC | 23A |
| Code 228 | Stationary heater | 51C |
| Code 233 | DISTRONIC PLUS | 1A |
| Code 233 | DISTRONIC PLUS | 38A |
| Code 237 | Active Blind Spot Assist | 1A |
| Code 237 | Active Blind Spot Assist | 38A |
| Code 238 | Active Lane Keeping Assist | 1B |
| Code 252 | COLLISION PREVENTION ASSIST | 13A |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 33H |
| Code 929 | Engine for ethanol fuel | 56A |
| Code B03 | ECO start/stop function | 36H |
| Code B03 | ECO start/stop function | 33H |
| F4 | Rear fuse box | 4L |
| F4 | Rear fuse box | 15A |
| F4f116 | Fuse 116 | 2L |
| F4f116 | Fuse 116 | 14A |
| F58 | Engine compartment fuse and relay module | 41A |
| F58f234 | Fuse 234 | 40A |
| M3 | Fuel pump (FP) | 49L |
| M3 | Fuel pump (FP) | 65L |

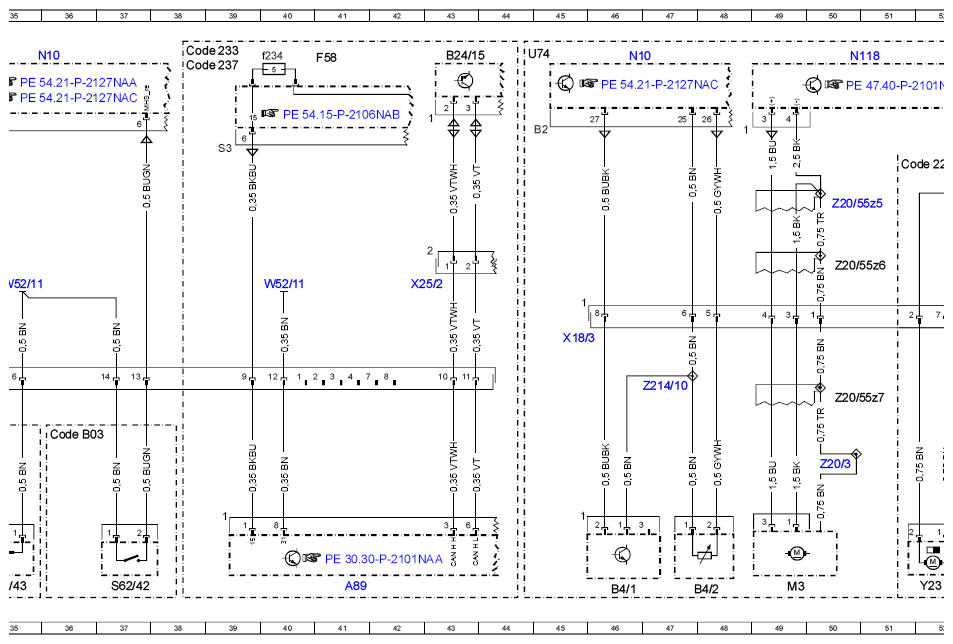

| N10 | SAM control unit | 36A |
| N10 | SAM control unit | 46A |
| N10 | SAM control unit | 62A |

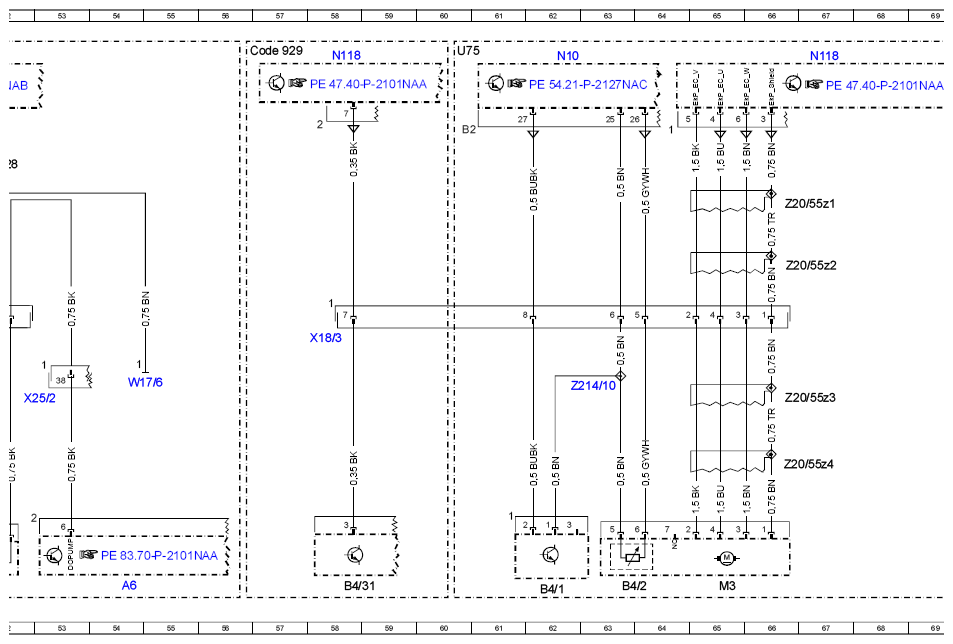

| N118 | Fuel pump control unit | 50A |
| N118 | Fuel pump control unit | 58A |
| N118 | Fuel pump control unit | 67A |

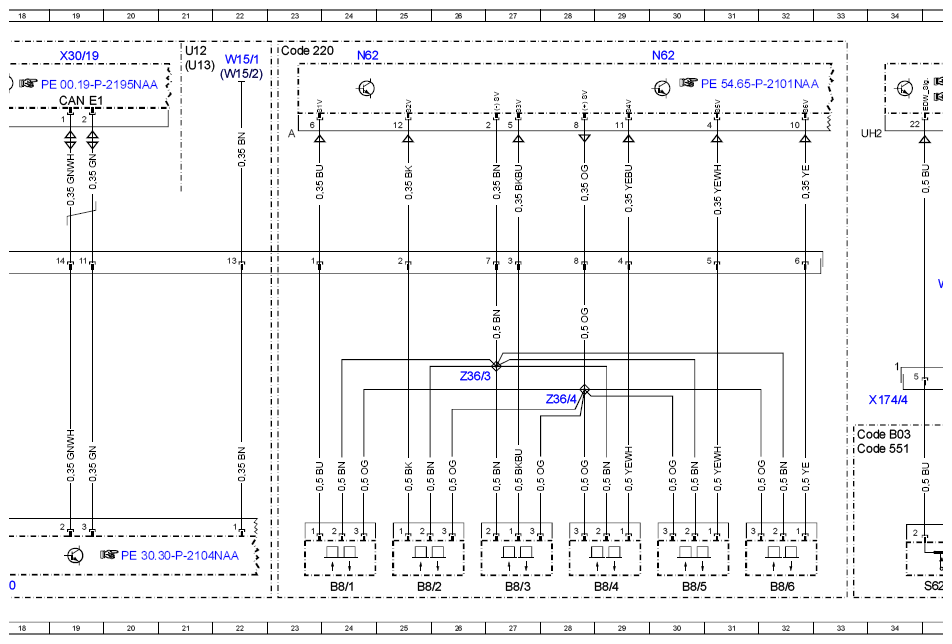

| N62 | Parking system control unit | 24A |
| N62 | Parking system control unit | 30A |
| N62/2 | Video and radar sensor system control unit | 10A |
| S62/42 | Right engine hood contact switch | 37L |
| S62/43 | Left engine hood contact switch | 35L |
| U12 | Valid for left-hand drive vehicles | 6A |
| U12 | Valid for left-hand drive vehicles | 21A |
| U13 | Valid for right-hand drive vehicles | 6A |
| U13 | Valid for right-hand drive vehicles | 21A |
| U74 | Valid for diesel engines | 44A |
| U75 | Valid for gasoline engines | 60A |
| W15/1 | Right footwell ground point | 7A |
| W15/1 | Right footwell ground point | 22A |
| W15/2 | Left footwell ground point | 7B |
| W15/2 | Left footwell ground point | 22B |
| W17/6 | Rear seat crossmember ground point | 54G |
| W52/11 | Upper right front longitudinal member ground point | 35E |
| W52/11 | Upper right front longitudinal member ground point | 40E |
| X174/1 | Vehicle interior/front bumper electrical connector | 5E |
| X174/4 | Engine compartment/vehicle front electrical connector | 34H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 45F |
| X18/3 | Vehicle interior/fuel tank electrical connector | 58F |
| X25/2 | Engine compartment/vehicle interior electrical connector | 53G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 43E |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 19A |
| Y23 | Stationary heater fuel pump | 52L |
| Z20/3 | Fuel pump ground line connector sleeve | 50J |
| Z20/55z1 | Fuel pump actuation shielding connector sleeve | 67D |
| Z20/55z2 | Fuel pump actuation shielding connector sleeve | 67E |
| Z20/55z3 | Fuel pump actuation shielding connector sleeve | 67G |
| Z20/55z4 | Fuel pump actuation shielding connector sleeve | 67J |
| Z20/55z5 | Fuel pump actuation shielding connector sleeve | 50D |
| Z20/55z6 | Fuel pump actuation shielding connector sleeve | 51E |
| Z20/55z7 | Fuel pump actuation shielding connector sleeve | 51G |
| Z214/10 | Fuel level sensor ground line connector sleeve | 47G |
| Z214/10 | Fuel level sensor ground line connector sleeve | 63G |
| Z36/16 | Front sensor CAN connector sleeve | 9G |
| Z36/18 | Front sensor CAN (high) connector sleeve | 8G |
| Z36/3 | Front parking system sensors ground line connector sleeve | 26G |
| Z36/30 | Short range radar front sensor ground connector sleeve | 7G |
| Z36/31 | Short range radar front sensor voltage connector sleeve | 5G |
| Z36/4 | Front parking system sensors positive line connector sleeve | 28G |
| Z99/13 | Radar sensors control unit circuit 87 connector sleeve | 1G |
