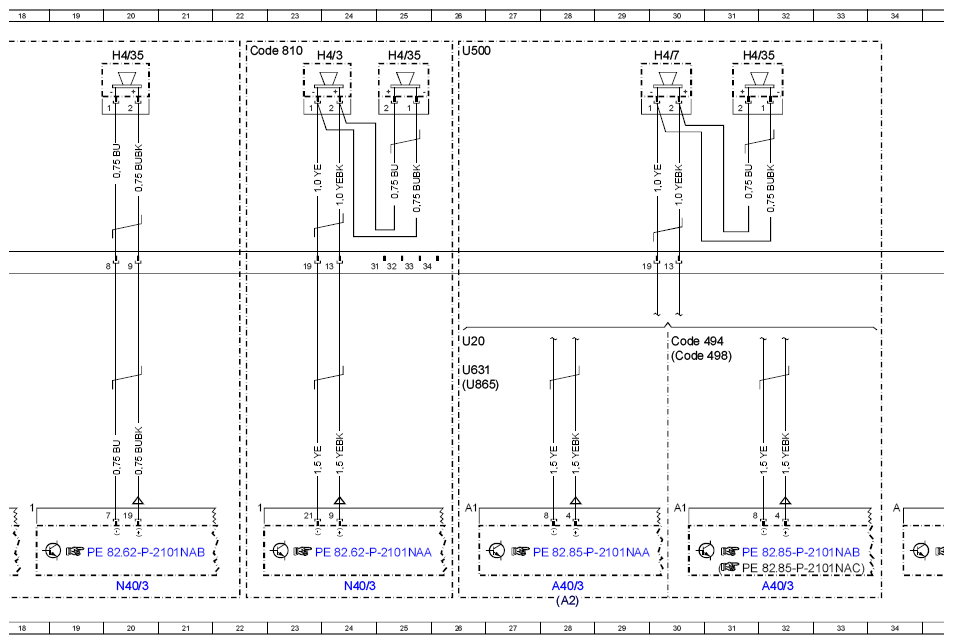

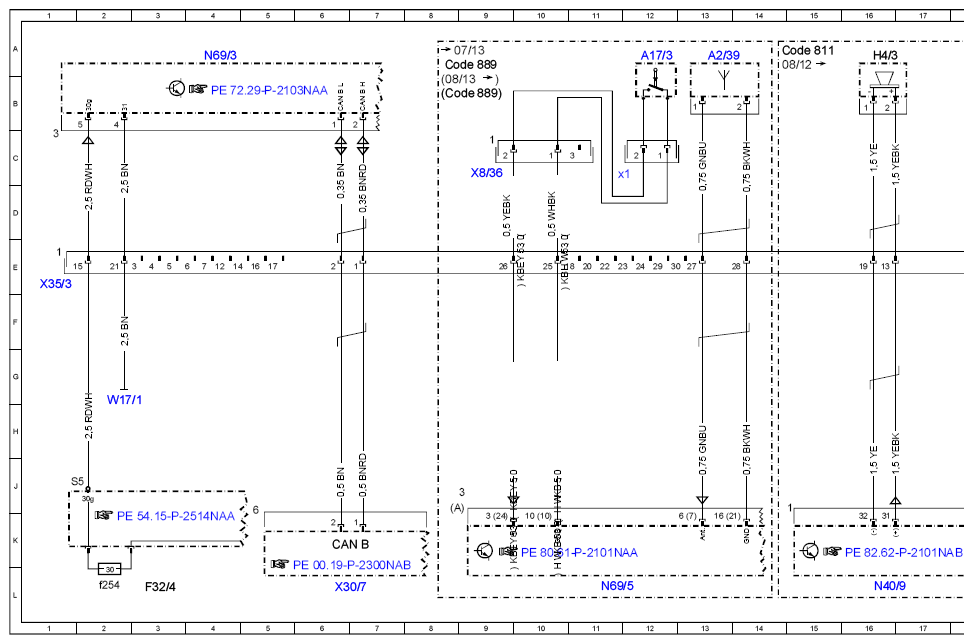

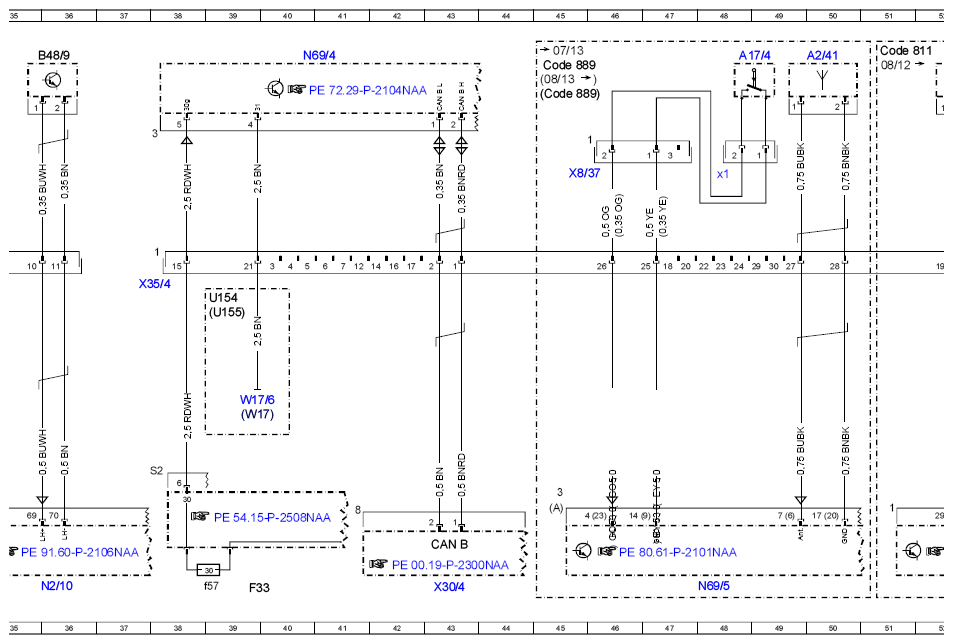

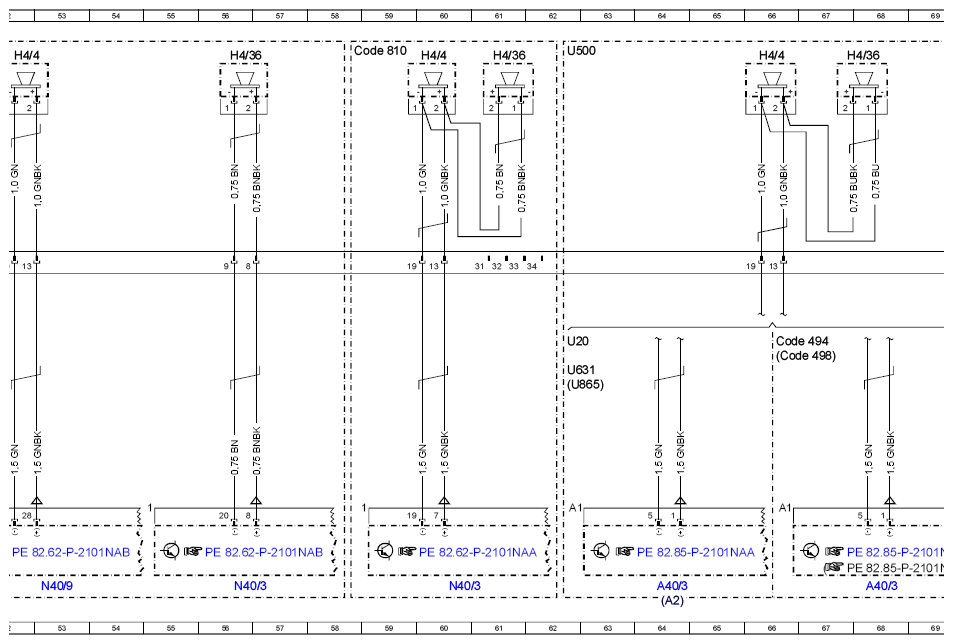

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAH
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 X35/3 (1), X35/4 (1)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A17/3 | Left rear KEYLESS GO door handle | 12A |
| A17/3x1 | Left rear KEYLESS GO door handle electrical connector | 12C |
| A17/4 | Right rear KEYLESS GO door handle | 48A |
| A17/4x1 | Right rear KEYLESS GO door handle electrical connector | 48C |
| A2 | Radio | 28L |
| A2 | Radio | 64L |
| A2/39 | Left rear door KEYLESS GO antenna | 13A |
| A2/41 | Right rear door KEYLESS GO antenna | 50A |
| A40/3 | COMAND control unit | 28L |
| A40/3 | COMAND control unit | 32L |
| A40/3 | COMAND control unit | 64L |
| A40/3 | COMAND control unit | 68L |
| B48/10 | Right rear door pressure sensor | 72A |
| B48/9 | Left rear door pressure sensor | 36A |
| CAN B | Interior CAN | 6K |
| CAN B | Interior CAN | 43K |
| Code 494 | USA version | 30F |
| Code 494 | USA version | 66F |
| Code 498 | Japan version | 30G |
| Code 498 | Japan version | 66G |
| Code 810 | Sound system | 22A |
| Code 810 | Sound system | 58A |
| Code 811 | Extended sound system | 14A |
| Code 811 | Extended sound system | 51A |
| Code 889 | KEYLESS-GO | 8A |
| Code 889 | KEYLESS-GO | 8B |
| Code 889 | KEYLESS-GO | 45A |
| Code 889 | KEYLESS-GO | 45B |
| F32/4 | Interior prefuse box | 3L |
| F32/4f254 | Fuse 254 | 2L |
| F33 | Battery compartment prefuse box | 39L |
| F33f57 | Fuse 57 | 39L |
| H4/3 | Left rear door speaker | 16A |
| H4/3 | Left rear door speaker | 24A |
| H4/35 | Left rear door tweeter | 20A |
| H4/35 | Left rear door tweeter | 25A |
| H4/35 | Left rear door tweeter | 31A |
| H4/36 | Right rear door tweeter | 56A |
| H4/36 | Right rear door tweeter | 61A |
| H4/36 | Right rear door tweeter | 68A |
| H4/4 | Right rear door speaker | 66A |
| H4/4 | Right rear door speaker | 52A |
| H4/4 | Right rear door speaker | 60A |
| H4/7 | Left rear speaker | 30A |
| N2/10 | Supplemental restraint system control unit | 36L |
| N2/10 | Supplemental restraint system control unit | 72L |
| N40/3 | Sound system amplifier control unit | 20L |
| N40/3 | Sound system amplifier control unit | 24L |
| N40/3 | Sound system amplifier control unit | 56L |
| N40/3 | Sound system amplifier control unit | 60L |
| N40/9 | Bass speaker amplifier | 16L |
| N40/9 | Bass speaker amplifier | 53L |
| N69/3 | Left rear door control unit | 4A |
| N69/4 | Right rear door control unit | 40A |
| N69/5 | KEYLESS-GO control unit | 11L |
| N69/5 | KEYLESS-GO control unit | 48L |
| U154 | Valid for 166.0 | 39F |
| U155 | Valid for 166.8 | 39F |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 26F |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 62F |
| U500 | Not valid for sound system | 26A |
| U500 | Not valid for sound system | 62A |
| U631 | Valid for COMAND | 26G |
| U631 | Valid for COMAND | 62G |
| U865 | Valid for Audio 20 | 26G |
| U865 | Valid for Audio 20 | 62G |
| W17 | Right rear seat ground point | 39H |
| W17/1 | Left rear seat ground point | 2H |
| W17/6 | Rear seat crossmember ground point | 39H |
| X30/4 | Right potential distributor electrical connector (CAN) | 43L |
| X30/7 | Left potential distributor electrical connector (CAN) | 6L |
| X35/3 | Left rear door electrical connector | 1E |
| X35/4 | Right rear door electrical connector | 38E |
| X8/36 | Left rear KEYLESS GO door handle electrical connector | 9C |
| X8/37 | Right rear KEYLESS GO door handle electrical connector | 45C |
