Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAG
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

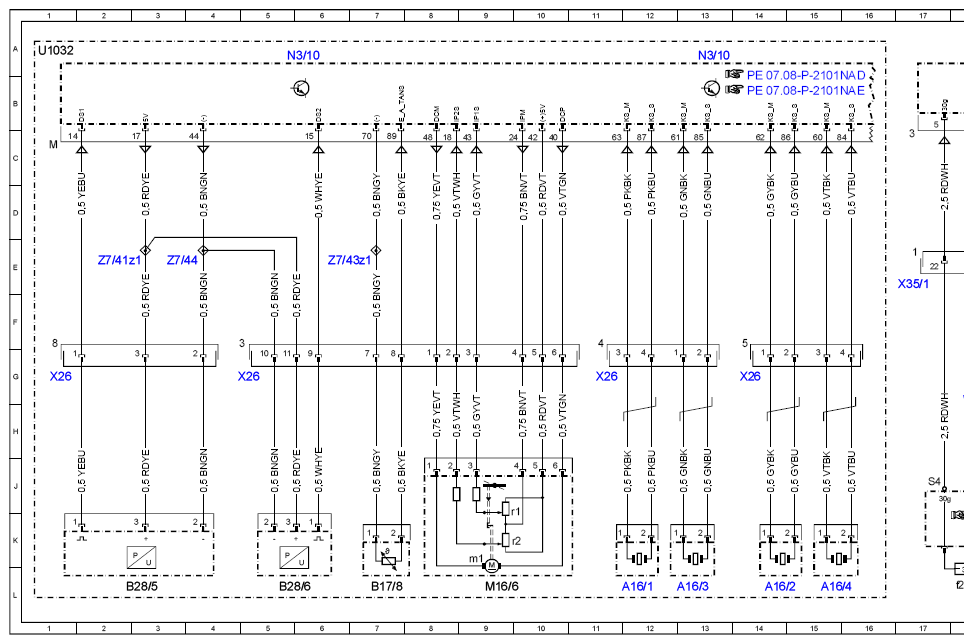

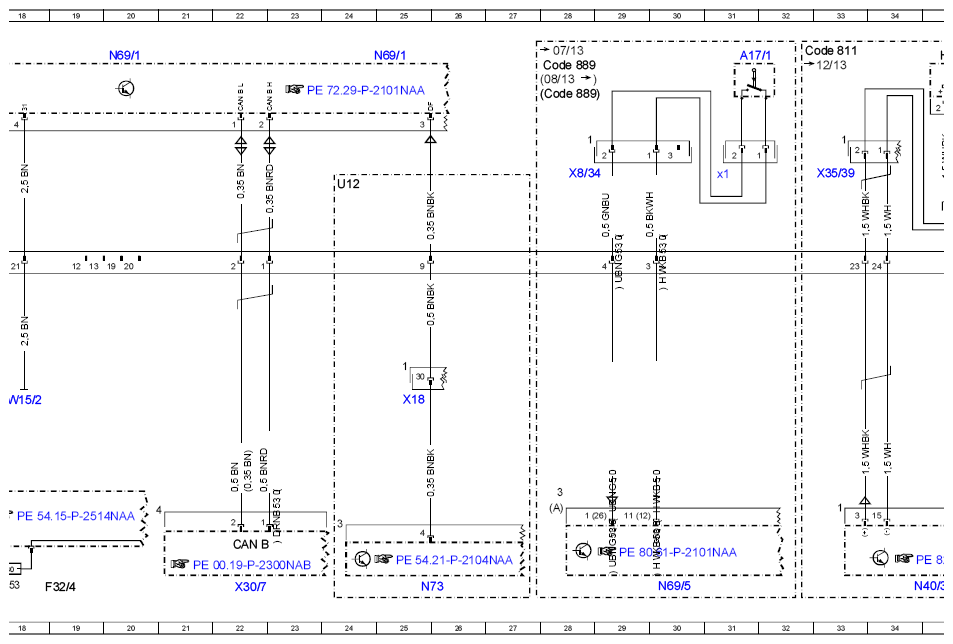

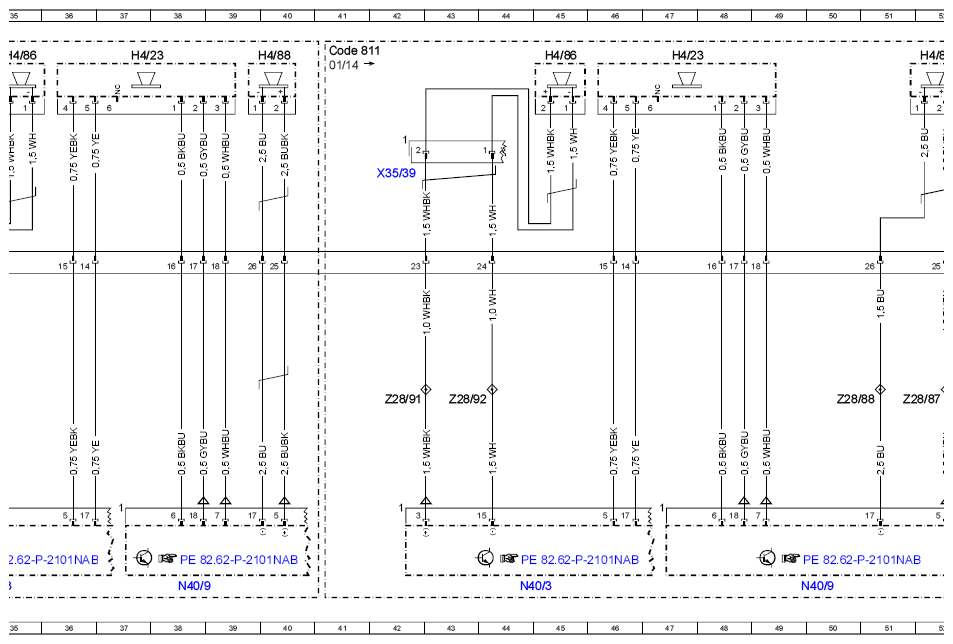

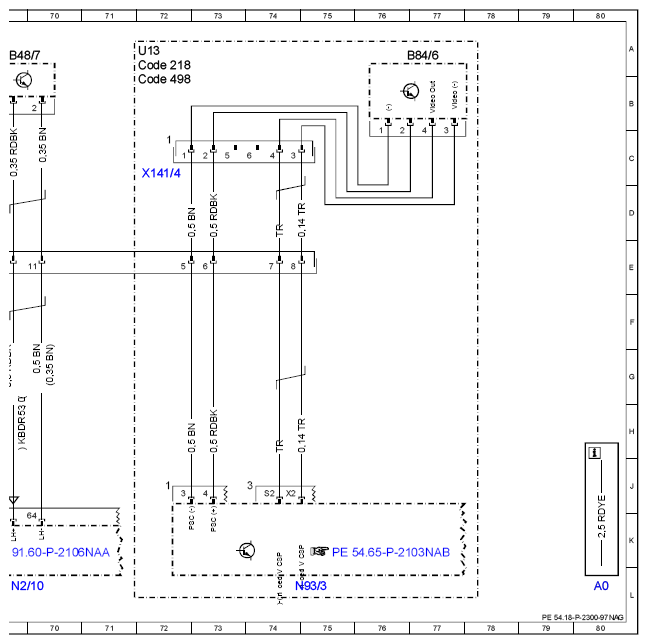

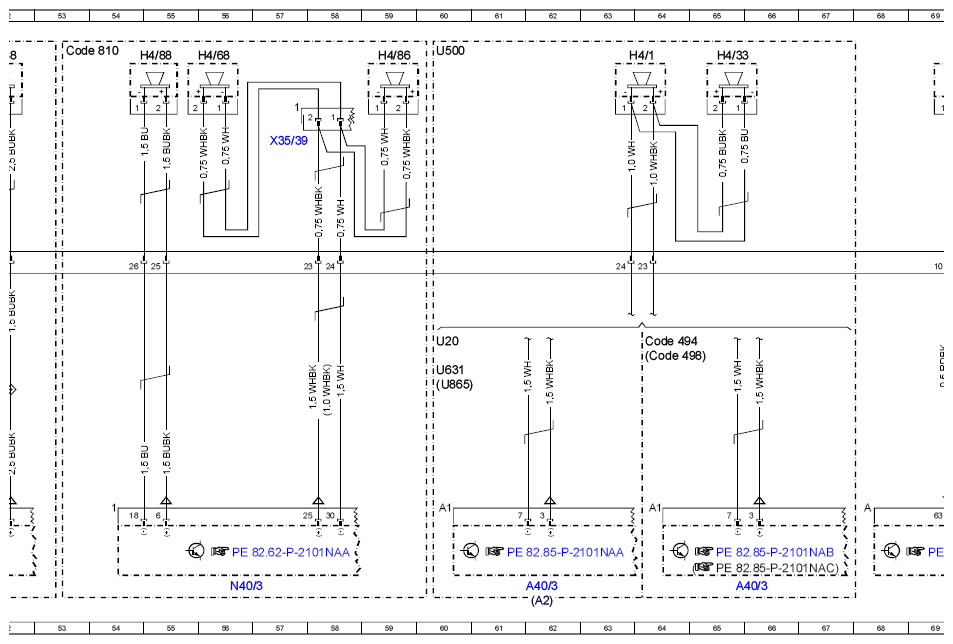

MODEL 166 up to model year 2016 X26 (3, 4, 5, 8), X35/1 (1)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A16/1 | Knock sensor 1 | 12L |
| A16/2 | Knock sensor 2 | 14L |
| A16/3 | Knock sensor 3 | 13L |
| A16/4 | Knock sensor 4 | 15L |
| A17/1 | Left front KEYLESS GO door handle | 31A |
| A17/1x1 | Left front KEYLESS GO door handle electrical connector | 31C |
| A2 | Radio | 62L |
| A40/3 | COMAND control unit | 65L |
| A40/3 | COMAND control unit | 62L |
| B17/8 | Charge air temperature sensor | 7L |
| B28/5 | Pressure sensor downstream of air filter | 3L |
| B28/6 | Pressure sensor upstream of throttle valve | 5L |
| B48/7 | Left front door pressure sensor | 69A |
| B84/6 | Passenger-side outside mirror backup camera | 77A |
| CAN B | Interior CAN | 22K |
| Code 218 | Backup camera | 72A |
| Code 494 | USA version | 64F |
| Code 498 | Japan version | 64G |
| Code 498 | Japan version | 72B |
| Code 810 | Sound system | 53A |
| Code 811 | Extended sound system | 32A |
| Code 811 | Extended sound system | 41A |
| Code 889 | KEYLESS-GO | 27B |
| Code 889 | KEYLESS-GO | 28A |
| F32/4 | Interior prefuse box | 19L |
| F32/4f253 | Fuse 253 | 18L |
| H4/1 | Left front door speaker | 63A |
| H4/23 | Left front door speaker, mirror triangle | 37A |
| H4/23 | Left front door speaker, mirror triangle | 47A |
| H4/33 | Left front door tweeter | 65A |
| H4/68 | Left front door sound system tweeter | 56A |
| H4/86 | Left front door midrange speaker | 35A |
| H4/86 | Left front door midrange speaker | 59A |
| H4/86 | Left front door midrange speaker | 45A |
| H4/88 | Left front door bass speaker | 40A |
| H4/88 | Left front door bass speaker | 55A |
| H4/88 | Left front door bass speaker | 52A |
| M16/6 | Throttle valve actuator | 9L |
| M16/6m1 | Actuator motor | 9K |
| M16/6r1 | Actual value potentiometer 1 | 9K |
| M16/6r2 | Actual value potentiometer 2 | 10K |
| N2/10 | Supplemental restraint system control unit | 69L |
| N3/10 | ME-SFI [ME] control unit | 6A |
| N3/10 | ME-SFI [ME] control unit | 13A |
| N40/3 | Sound system amplifier control unit | 35L |
| N40/3 | Sound system amplifier control unit | 56L |
| N40/3 | Sound system amplifier control unit | 44L |
| N40/9 | Bass speaker amplifier | 38L |
| N40/9 | Bass speaker amplifier | 50L |
| N69/1 | Left front door control unit | 25A |
| N69/1 | Left front door control unit | 20A |
| N69/5 | KEYLESS-GO control unit | 30L |
| N73 | Electronic ignition switch control unit | 25L |
| N93/3 | Reversing camera electronics | 75L |
| U1032 | Valid for engine 278 and 157 | 1A |
| U12 | Valid for left-hand drive vehicles | 24D |
| U13 | Valid for right-hand drive vehicles | 72A |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 60F |
| U500 | Not valid for sound system | 60A |
| U631 | Valid for COMAND | 60G |
| U865 | Valid for Audio 20 | 60G |
| W15/2 | Left footwell ground point | 18H |
| X141/4 | Left outside mirror camera electrical connector | 72C |
| X18 | Vehicle interior and harness for taillamp electrical connector | 25G |
| X26 | Interior and engine wiring harness electrical connector | 1G |
| X26 | Interior and engine wiring harness electrical connector | 5G |
| X26 | Interior and engine wiring harness electrical connector | 11G |
| X26 | Interior and engine wiring harness electrical connector | 14G |
| X30/7 | Left potential distributor electrical connector (CAN) | 22L |
| X35/1 | Left front door electrical connector | 17E |
| X35/39 | Left front door midrange speaker electrical connector | 33C |
| X35/39 | Left front door midrange speaker electrical connector | 57C |
| X35/39 | Left front door midrange speaker electrical connector | 42C |
| X8/34 | Left front KEYLESS GO door handle electrical connector | 28C |
| Z28/87 | Left front door bass speaker connector sleeve (+) | 52G |
| Z28/88 | Left front door bass speaker connector sleeve (-) | 50G |
| Z28/91 | Left front door midrange speaker connector sleeve (+) | 42G |
| Z28/92 | Left front door midrange speaker connector sleeve (-) | 43G |
| Z7/41z1 | Sensor power supply connector sleeve | 2E |
| Z7/43z1 | Sensor ground line connector sleeve | 7E |
| Z7/44 | Sensor ground connector sleeve | 3E |
