Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAF
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

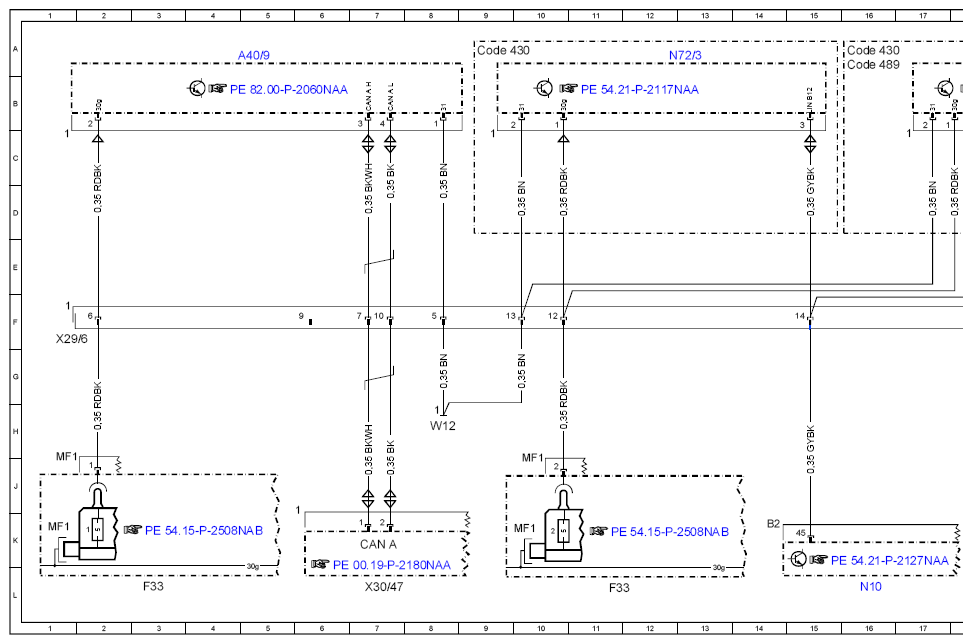

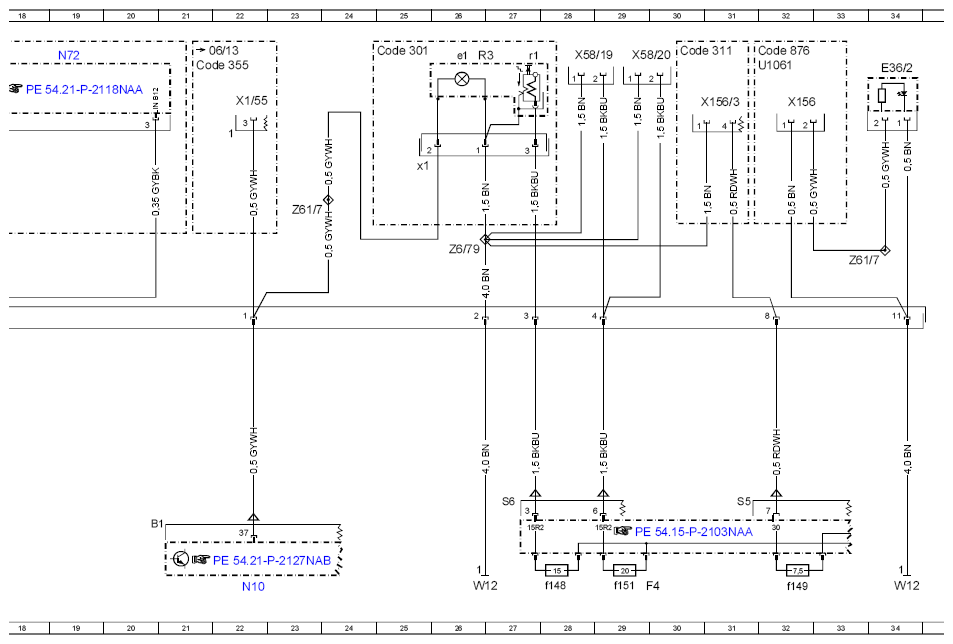

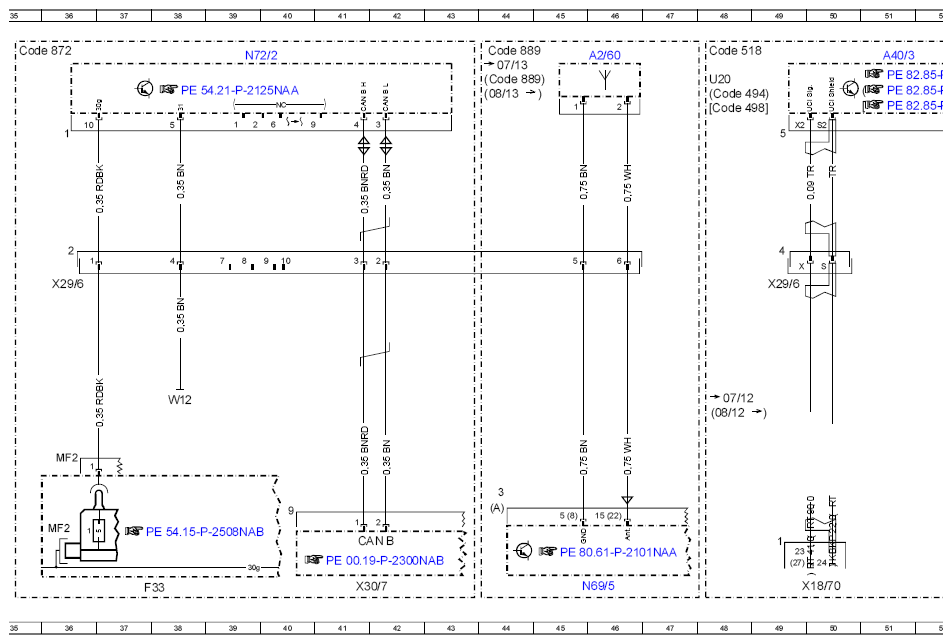

MODEL 166 up to model year 2016 X29/6 (1, 2, 4)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A2/60 | Center console KEYLESS-GO antenna | 46A |
| A40/3 | COMAND control unit | 51A |
| A40/9 | Audio/COMAND control panel | 5A |
| CAN A | Telematics CAN | 7K |
| CAN B | Interior CAN | 41K |
| Code 301 | Ashtray in place of stowage compartment with flap and power outlet | 25A |
| Code 311 | Temperature-controlled cup holder | 30A |
| Code 355 | Preinstallation for navigation retrofit | 21A |
| Code 430 | On-road/off-road package | 9A |
| Code 430 | On-road/off-road package | 16A |
| Code 489 | AIRMATIC | 16A |
| Code 494 | USA version | 48B |
| Code 498 | Japan version | 48B |
| Code 518 | Media Interface | 48A |
| Code 872 | Left and right rear seat heaters | 35A |
| Code 876 | Interior lights package | 31A |
| Code 889 | KEYLESS-GO | 44B |
| Code 889 | KEYLESS-GO | 44A |
| E36/2 | Front center console illumination | 34A |
| F33 | Battery compartment prefuse box | 3L |
| F33 | Battery compartment prefuse box | 11L |
| F33 | Battery compartment prefuse box | 37L |
| F33MF1 | Multiple fuse 1 | 1K |
| F33MF1 | Multiple fuse 1 | 10K |
| F33MF2 | Multiple fuse 2 | 36K |
| F4 | Rear fuse box | 30L |
| F4f148 | Fuse 148 | 28L |
| F4f149 | Fuse 149 | 32L |
| F4f151 | Fuse 151 | 29L |
| N10 | SAM control unit | 16L |
| N10 | SAM control unit | 22L |
| N69/5 | KEYLESS-GO control unit | 46L |
| N72 | Lower control panel control unit | 19A |
| N72/2 | RCP [HBF] control unit | 39A |
| N72/3 | Off-Road operating panel control unit | 13A |
| R3 | Front cigarette lighter with ashtray illumination | 26A |
| R3e1 | Ashtray illumination | 26A |
| R3r1 | Cigarette lighter heating element | 27A |
| R3x1 | Electrical connector for cigarette lighter with ashtray illumination | 25C |
| U1061 | Not valid for cup holder | 31A |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 48B |
| W12 | Ground point (center console) | 8H |
| W12 | Ground point (center console) | 26L |
| W12 | Ground point (center console) | 38H |
| W12 | Ground point (center console) | 34L |
| X1/55 | External navigation electrical connector | 22B |
| X156 | Illuminated cup holder separation point | 32B |
| X156/3 | Cup holder connecting point | 31B |
| X18/70 | Media interface electrical connector | 50L |
| X29/6 | Center console electrical connector | 1F |
| X29/6 | Center console electrical connector | 36E |
| X29/6 | Center console electrical connector | 49E |
| X30/47 | Telematics CAN voltage distributor electrical connector | 7L |
| X30/7 | Left potential distributor electrical connector (CAN) | 41L |
| X58/19 | Left 2nd seat row socket | 29A |
| X58/20 | Right 2nd seat row socket | 30A |
| Z6/79 | Front center console circuit 31 connector sleeve | 26E |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 23D |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 33E |
