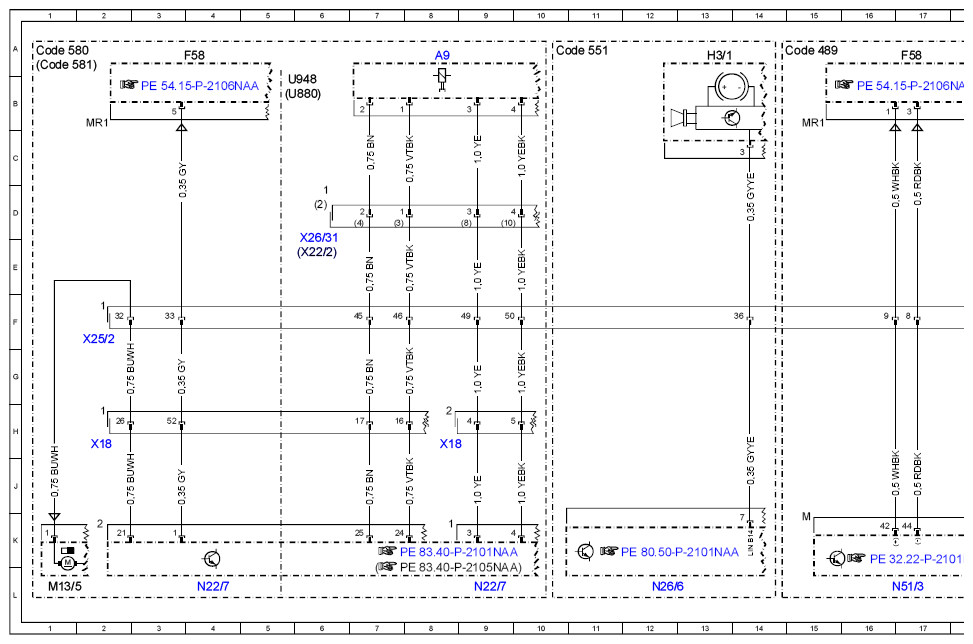

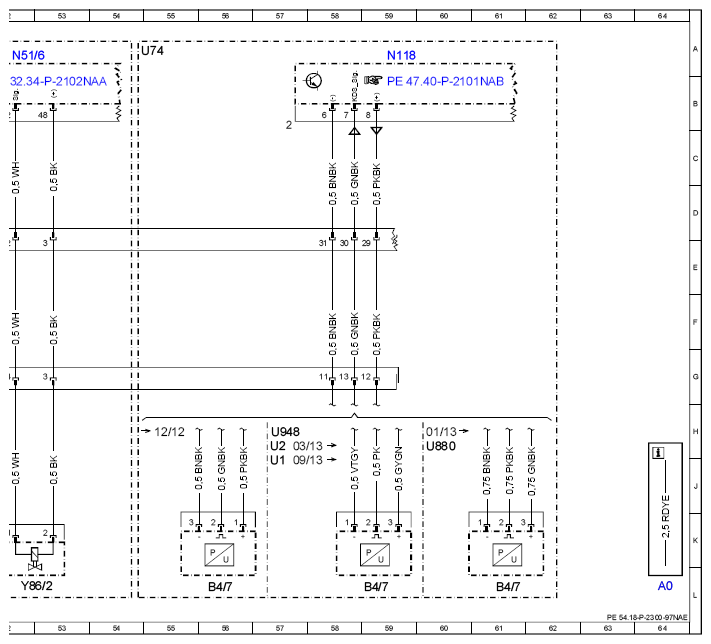

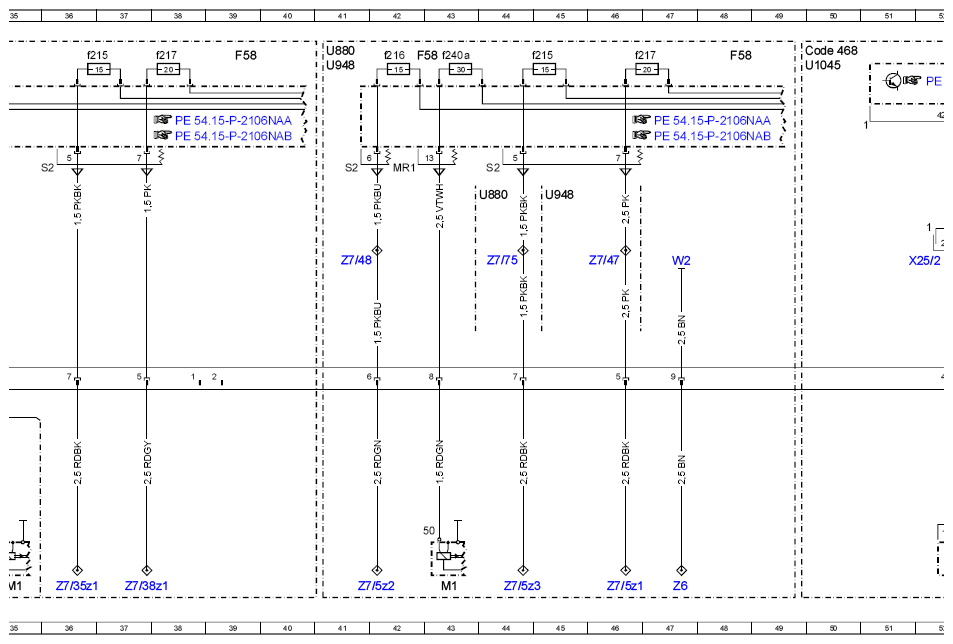

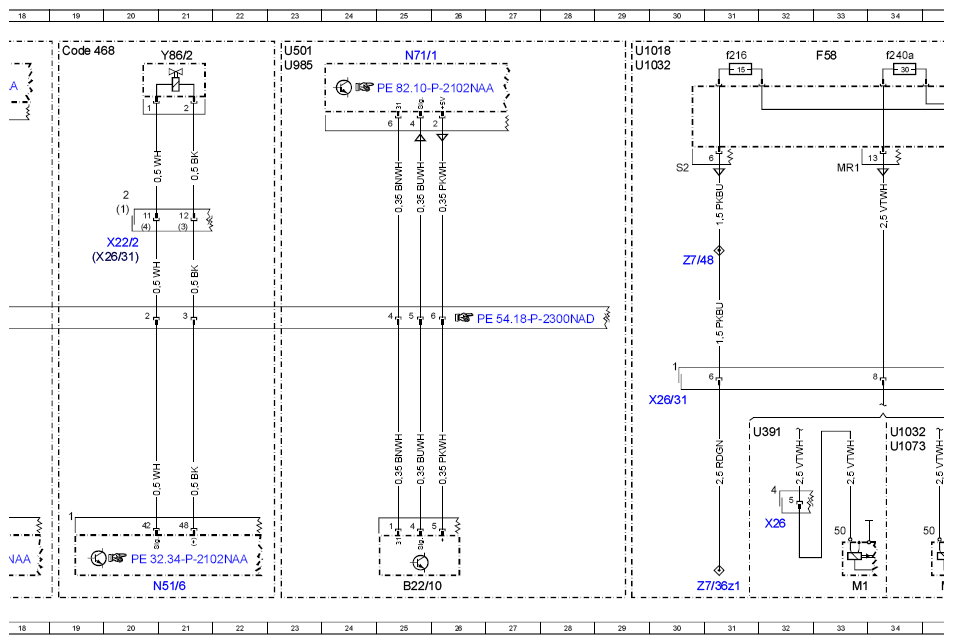

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAE
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 X25/2(1) part 2, X25/2(2), X26/31(1)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| A9 | Refrigerant compressor | 8A |
| B22/10 | Right rear level sensor | 25L |
| B4/7 | Fuel pressure sensor | 56L |
| B4/7 | Fuel pressure sensor | 61L |
| B4/7 | Fuel pressure sensor | 59L |
| Code 468 | Active roll stabilization | 19A |
| Code 468 | Active roll stabilization | 49A |
| Code 489 | AIRMATIC | 14A |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 10A |
| Code 580 | Automatic air conditioning | 1A |
| Code 581 | Comfort automatic air conditioning | 1A |
| F58 | Engine compartment fuse and relay module | 33A |
| F58 | Engine compartment fuse and relay module | 4A |
| F58 | Engine compartment fuse and relay module | 17A |
| F58 | Engine compartment fuse and relay module | 39A |
| F58 | Engine compartment fuse and relay module | 42A |
| F58 | Engine compartment fuse and relay module | 48A |
| F58f215 | Fuse 215 | 36A |
| F58f215 | Fuse 215 | 45A |
| F58f216 | Fuse 216 | 31A |
| F58f216 | Fuse 216 | 42A |
| F58f217 | Fuse 217 | 38A |
| F58f217 | Fuse 217 | 47A |
| F58f240a | Fuse 240a | 34A |
| F58f240a | Fuse 240a | 43A |
| H3/1 | Alarm siren | 13A |
| M1 | Starter | 33L |
| M1 | Starter | 35L |
| M1 | Starter | 43L |
| M13/5 | Coolant circulation pump | 1L |
| N118 | Fuel pump control unit | 59A |
| N22/7 | Automatic air conditioning control and operating unit | 4L |
| N22/7 | Automatic air conditioning control and operating unit | 9L |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 12L |
| N51/3 | AIRMATIC control unit | 17L |
| N51/6 | Active roll stabilization control unit | 21L |
| N51/6 | Active roll stabilization control unit | 52A |
| N71/1 | Headlamp control unit | 25A |
| U1 | Valid for USA | 57J |
| U1018 | Valid for gasoline engine 276 | 29A |
| U1032 | Valid for engine 278 and 157 | 29A |
| U1032 | Valid for engine 278 and 157 | 34H |
| U1045 | Not valid for diesel engine 642 | 49A |
| U1073 | Valid for gasoline engine 276.9 | 34H |
| U2 | Valid for all except USA | 57H |
| U391 | Valid for gasoline engine 276.8 | 31H |
| U501 | Valid for xenon headlamps | 23A |
| U74 | Valid for diesel engines | 54A |
| U880 | Valid for engine 642 | 5B |
| U880 | Valid for engine 642 | 60H |
| U880 | Valid for engine 642 | 44D |
| U880 | Valid for engine 642 | 41A |
| U948 | Valid for diesel engine 651 | 5B |
| U948 | Valid for diesel engine 651 | 57H |
| U948 | Valid for diesel engine 651 | 45D |
| U948 | Valid for diesel engine 651 | 41A |
| U985 | Not valid for AIRMATIC | 23A |
| W2 | Right front ground point at lamp unit | 47E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 2H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 8H |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 6E |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 20E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 2F |
| X25/2 | Engine compartment/vehicle interior electrical connector | 52E |
| X26 | Interior and engine wiring harness electrical connector | 32K |
| X26/31 | Engine/engine compartment electrical connector | 30H |
| X26/31 | Engine/engine compartment electrical connector | 6E |
| X26/31 | Engine/engine compartment electrical connector | 20E |
| Y86/2 | Active roll stabilization intake throttle valve | 21A |
| Y86/2 | Active roll stabilization intake throttle valve | 52L |
| Z6 | Circuit 31 connector sleeve | 47L |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 36L |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 31L |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 37L |
| Z7/47 | Circuit 87 D1 connector sleeve | 46E |
| Z7/48 | Circuit 87 D2 connector sleeve | 30E |
| Z7/48 | Circuit 87 D2 connector sleeve | 41E |
| Z7/5z1 | Circuit 87 connector sleeve | 46L |
| Z7/5z2 | Circuit 87 connector sleeve | 41L |
| Z7/5z3 | Circuit 87 connector sleeve | 44L |
| Z7/75 | Circuit 87 D3 connector sleeve | 44E |
