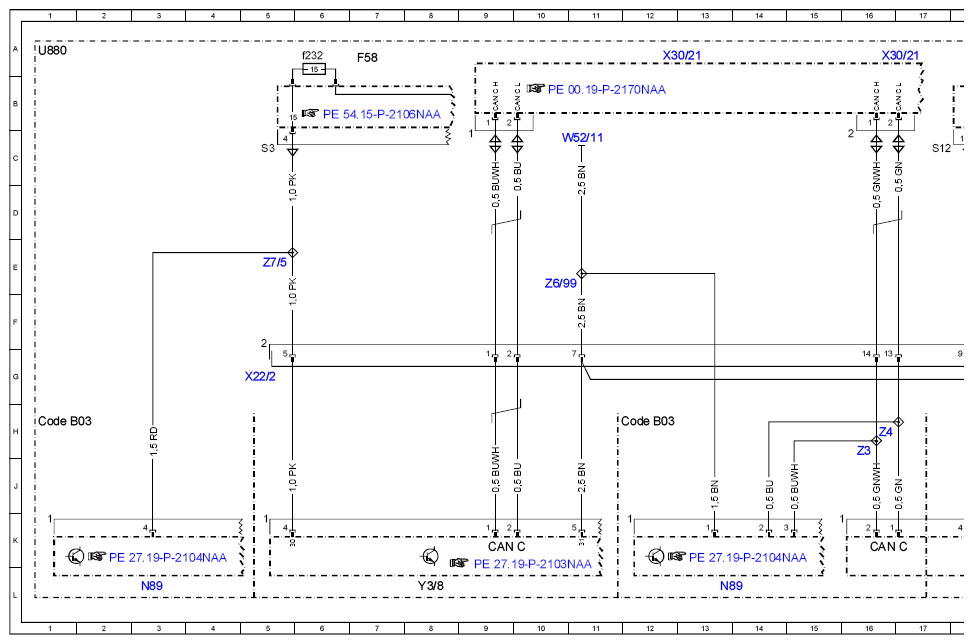

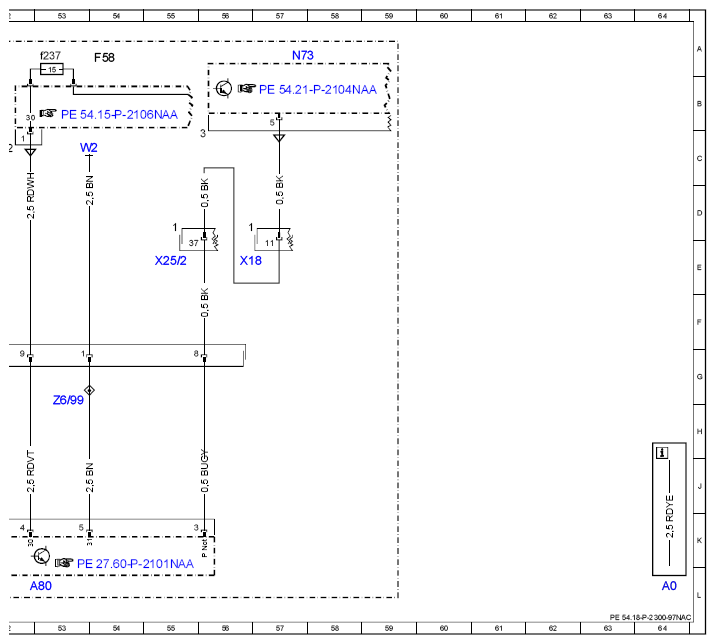

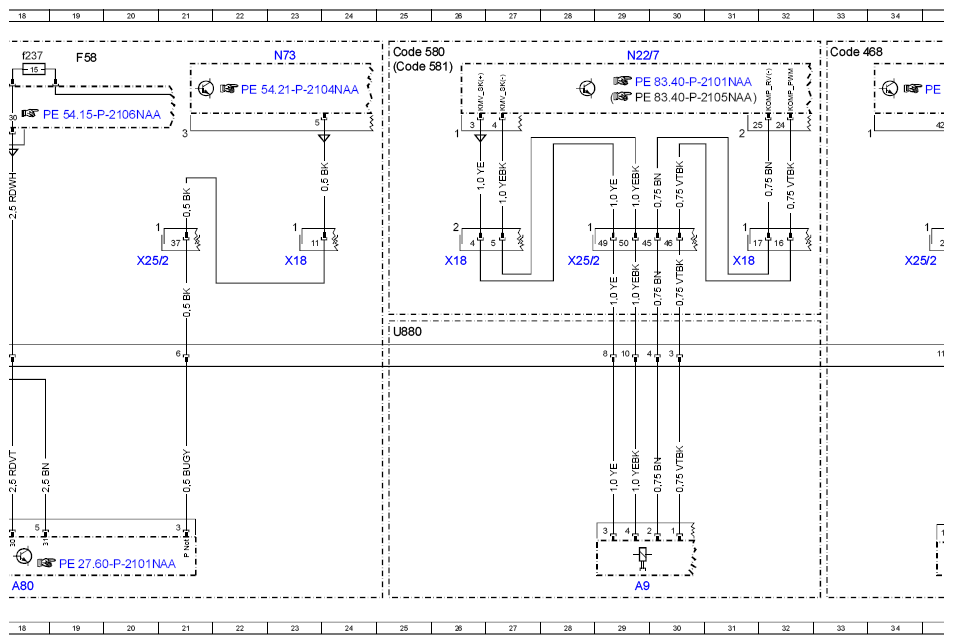

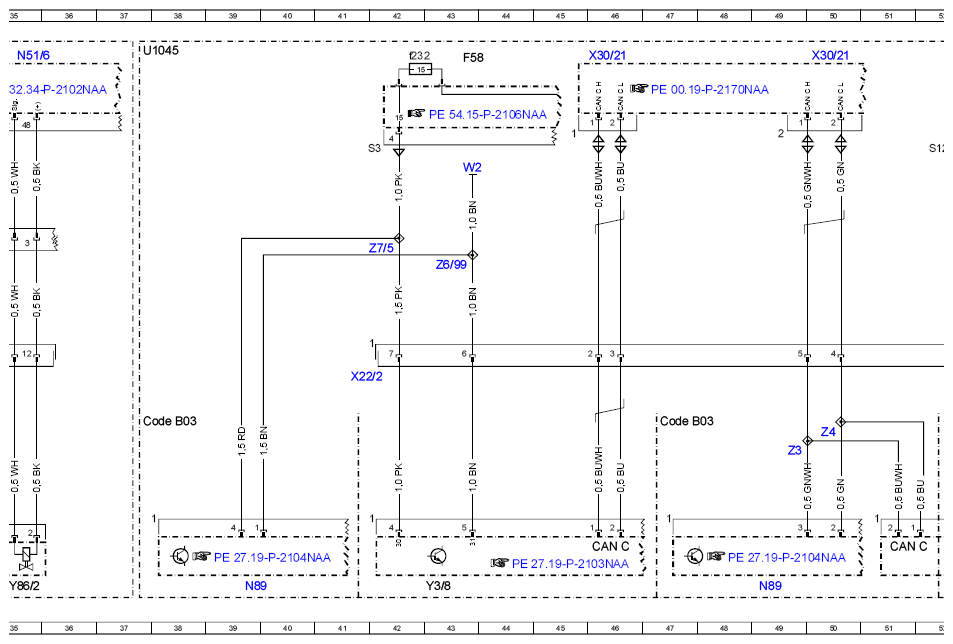

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAC
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 X22/2 (1, 2)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| A80 | Intelligent servo module for DIRECT SELECT | 18L |
| A80 | Intelligent servo module for DIRECT SELECT | 53L |
| A9 | Refrigerant compressor | 29L |
| CAN C | Drive train CAN | 9K |
| CAN C | Drive train CAN | 16K |
| CAN C | Drive train CAN | 46K |
| CAN C | Drive train CAN | 51K |
| Code 468 | Active roll stabilization | 33A |
| Code 580 | Automatic air conditioning | 25A |
| Code 581 | Comfort automatic air conditioning | 25A |
| Code B03 | ECO start/stop function | 1H |
| Code B03 | ECO start/stop function | 11H |
| Code B03 | ECO start/stop function | 37H |
| Code B03 | ECO start/stop function | 47H |
| F58 | Engine compartment fuse and relay module | 43A |
| F58 | Engine compartment fuse and relay module | 7A |
| F58 | Engine compartment fuse and relay module | 19A |
| F58 | Engine compartment fuse and relay module | 54A |
| F58f232 | Fuse 232 | 6A |
| F58f232 | Fuse 232 | 42A |
| F58f237 | Fuse 237 | 18A |
| F58f237 | Fuse 237 | 53A |
| N22/7 | Automatic air conditioning control and operating unit | 29A |
| N51/6 | Active roll stabilization control unit | 35A |
| N73 | Electronic ignition switch control unit | 23A |
| N73 | Electronic ignition switch control unit | 57A |
| N89 | Transmission oil auxiliary pump control unit | 3L |
| N89 | Transmission oil auxiliary pump control unit | 13L |
| N89 | Transmission oil auxiliary pump control unit | 39L |
| N89 | Transmission oil auxiliary pump control unit | 49L |
| U1045 | Not valid for diesel engine 642 | 37A |
| U880 | Valid for engine 642 | 1A |
| U880 | Valid for engine 642 | 25F |
| W2 | Right front ground point at lamp unit | 43C |
| W2 | Right front ground point at lamp unit | 53C |
| W52/11 | Upper right front longitudinal member ground point | 11C |
| X18 | Vehicle interior and harness for taillamp electrical connector | 23E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 26E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 31E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 56E |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 5G |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 41G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 20E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 28E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 34E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 55E |
| X30/21 | Drive train CAN voltage distributor electrical connector | 12A |
| X30/21 | Drive train CAN voltage distributor electrical connector | 46A |
| X30/21 | Drive train CAN voltage distributor electrical connector | 16A |
| X30/21 | Drive train CAN voltage distributor electrical connector | 50A |
| Y3/8 | Fully integrated transmission control unit | 8L |
| Y3/8 | Fully integrated transmission control unit | 43L |
| Y86/2 | Active roll stabilization intake throttle valve | 35L |
| Z3 | Tml. 15 connector sleeve | 16H |
| Z3 | Tml. 15 connector sleeve | 49H |
| Z4 | Circuit 15/30 connector sleeve | 16H |
| Z4 | Circuit 15/30 connector sleeve | 50H |
| Z6/99 | Transmission circuit 31 connector sleeve | 10E |
| Z6/99 | Transmission circuit 31 connector sleeve | 43E |
| Z6/99 | Transmission circuit 31 connector sleeve | 53H |
| Z7/5 | Circuit 87 connector sleeve | 5E |
| Z7/5 | Circuit 87 connector sleeve | 42E |
