Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

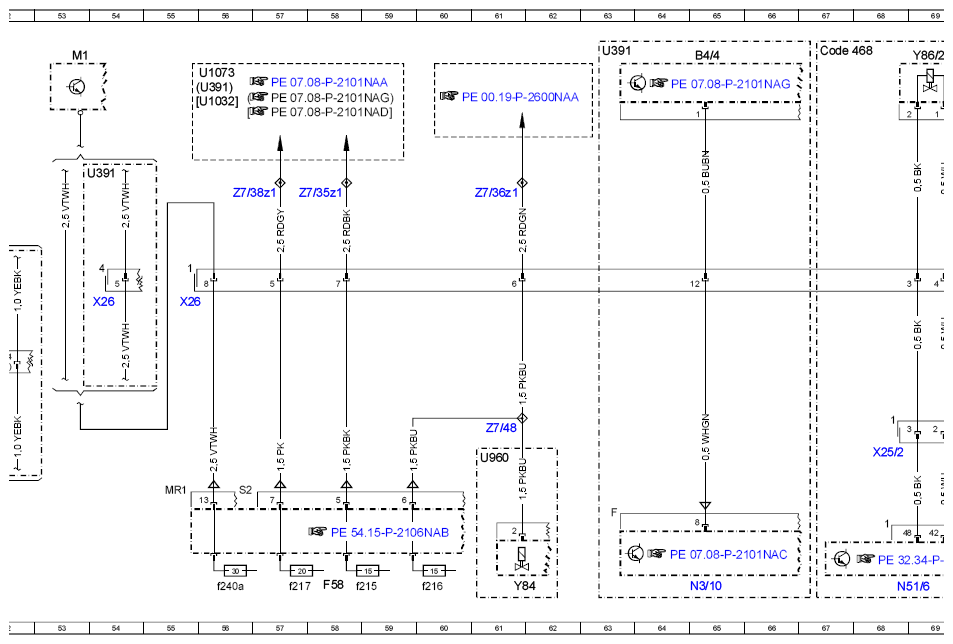

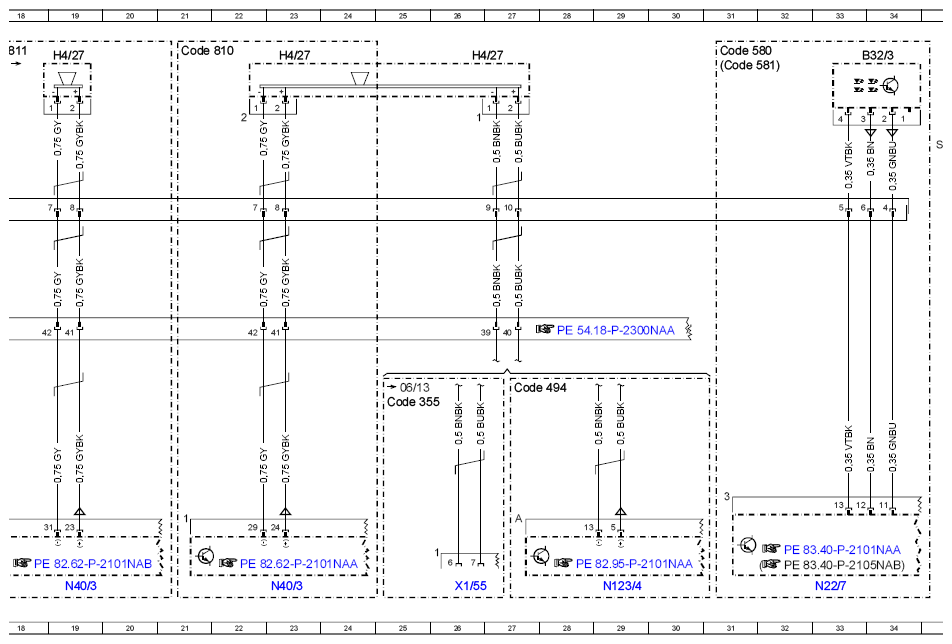

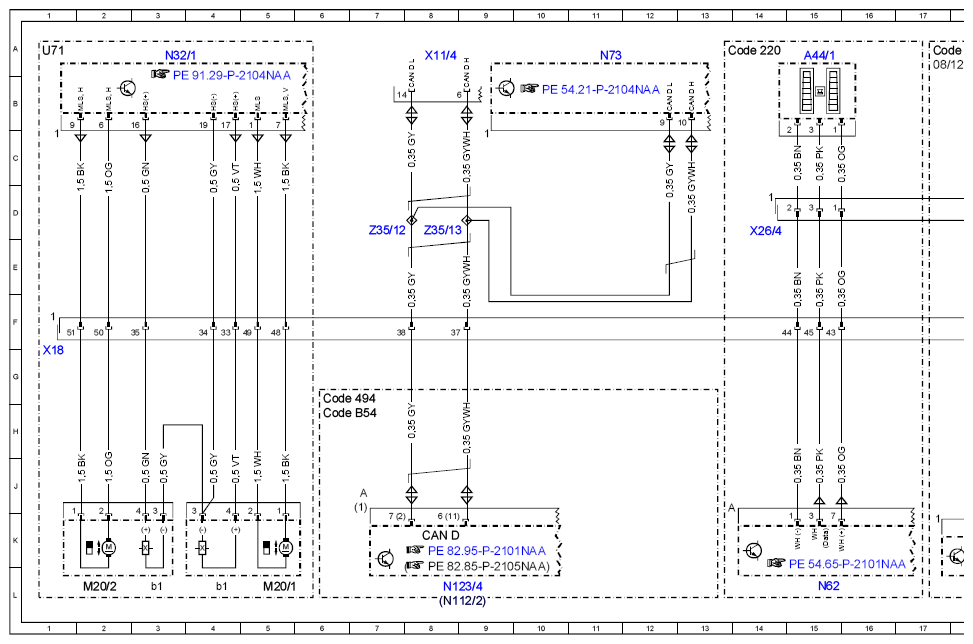

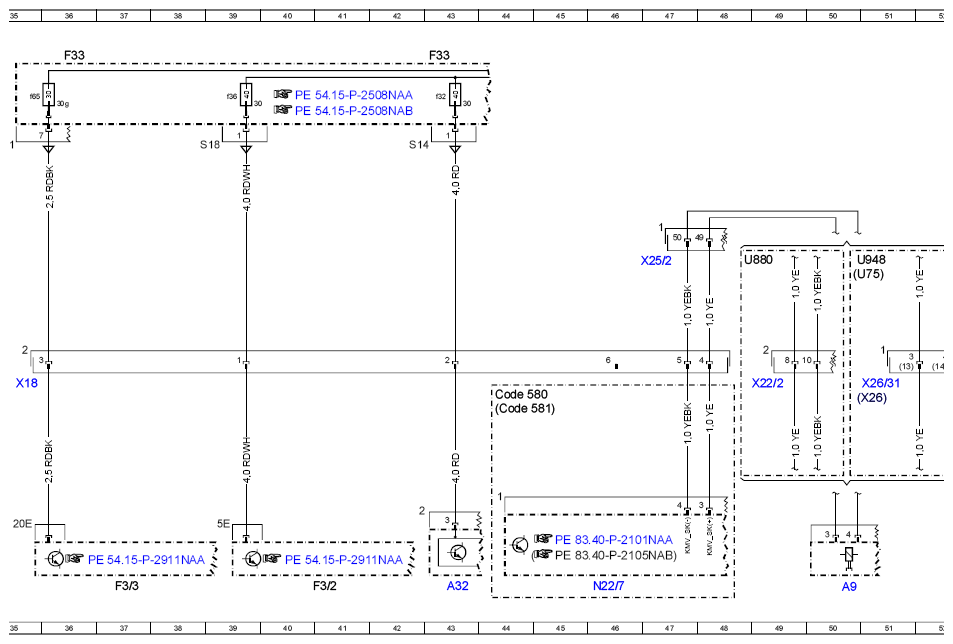

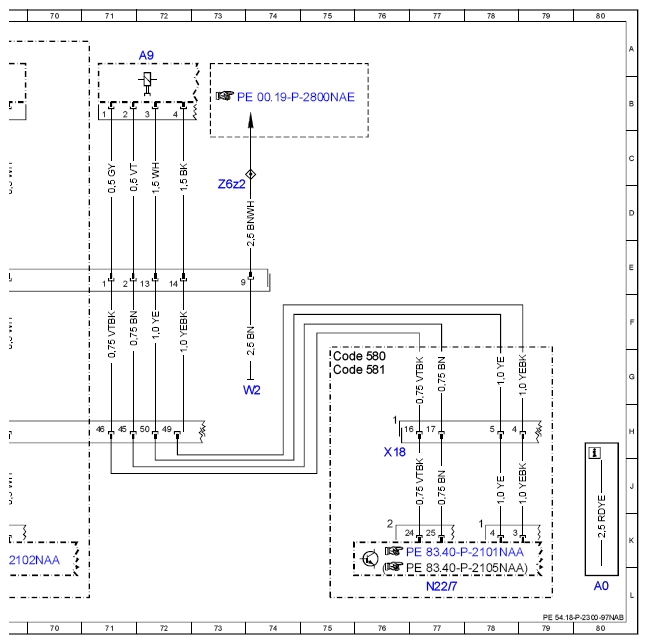

MODEL 166 up to model year 2016 X18 (1) part 2, X18(2), X26(1), X26/4(1)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A32 | AC housing | 43L |
| A44/1 | Front parking system warning indicator | 15A |
| A9 | Refrigerant compressor | 50L |
| A9 | Refrigerant compressor | 72A |
| B32/3 | Sun sensor | 34A |
| B4/4 | Purging pressure sensor | 65A |
| CAN D | Diagnostic CAN | 8K |
| Code 220 | PARKTRONIC | 13A |
| Code 355 | Preinstallation for navigation retrofit | 25H |
| Code 468 | Active roll stabilization | 67A |
| Code 494 | USA version | 6G |
| Code 494 | USA version | 27G |
| Code 580 | Automatic air conditioning | 31A |
| Code 580 | Automatic air conditioning | 44G |
| Code 580 | Automatic air conditioning | 75G |
| Code 581 | Comfort automatic air conditioning | 31A |
| Code 581 | Comfort automatic air conditioning | 44H |
| Code 581 | Comfort automatic air conditioning | 75G |
| Code 810 | Sound system | 21A |
| Code 811 | Extended sound system | 17A |
| Code B54 | COM module | 6H |
| F3/2 | Cockpit circuit 30 fuse box | 41L |
| F3/3 | Cockpit circuit 30g fuse box | 37L |
| F33 | Battery compartment prefuse box | 36A |
| F33 | Battery compartment prefuse box | 43A |
| F33f32 | Fuse 32 | 43B |
| F33f36 | Fuse 36 | 39B |
| F33f65 | Fuse 65 | 35B |
| F58 | Engine compartment fuse and relay module | 58L |
| F58f215 | Fuse 215 | 59L |
| F58f216 | Fuse 216 | 60L |
| F58f217 | Fuse 217 | 57L |
| F58f240a | Fuse 240a | 56L |
| H4/27 | Center instrument panel speaker | 19A |
| H4/27 | Center instrument panel speaker | 23A |
| H4/27 | Center instrument panel speaker | 26A |
| M1 | Starter | 53A |
| M20/1 | Steering column in/out adjustment motor | 5L |
| M20/1b1 | Steering column in/out Hall sensor | 3L |
| M20/2 | Steering column up/down adjustment motor | 2L |
| M20/2b1 | Steering column up/down Hall sensor | 4L |
| N112/2 | Telematics services communication module | 8L |
| N123/4 | Emergency call system control unit | 8L |
| N123/4 | Emergency call system control unit | 29L |
| N22/7 | Automatic air conditioning control and operating unit | 33L |
| N22/7 | Automatic air conditioning control and operating unit | 46L |
| N22/7 | Automatic air conditioning control and operating unit | 77L |
| N3/10 | ME-SFI [ME] control unit | 65L |
| N32/1 | Driver seat control unit | 3A |
| N40/3 | Sound system amplifier control unit | 19L |
| N40/3 | Sound system amplifier control unit | 23L |
| N51/6 | Active roll stabilization control unit | 68L |
| N62 | Parking system control unit | 15L |
| N73 | Electronic ignition switch control unit | 11A |
| U1032 | Valid for engine 278 and 157 | 55B |
| U1073 | Valid for gasoline engine 276.9 | 56B |
| U391 | Valid for gasoline engine 276.8 | 53C |
| U391 | Valid for gasoline engine 276.8 | 55B |
| U391 | Valid for gasoline engine 276.8 | 63A |
| U71 | Valid for fully electric seat adjustment with memory function | 1A |
| U75 | Valid for gasoline engines | 50E |
| U880 | Valid for engine 642 | 48E |
| U948 | Valid for diesel engine 651 | 50E |
| U960 | Valid for radiator shutters | 61J |
| W2 | Right front ground point at lamp unit | 74G |
| X1/55 | External navigation electrical connector | 26L |
| X11/4 | Diagnostic connector | 8A |
| X18 | Vehicle interior and harness for taillamp electrical connector | 1G |
| X18 | Vehicle interior and harness for taillamp electrical connector | 35G |
| X18 | Vehicle interior and harness for taillamp electrical connector | 76H |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 49G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 68H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 47E |
| X26 | Interior and engine wiring harness electrical connector | 51G |
| X26 | Interior and engine wiring harness electrical connector | 54F |
| X26 | Interior and engine wiring harness electrical connector | 55F |
| X26/31 | Engine/engine compartment electrical connector | 51G |
| X26/4 | Cockpit adapter wiring harness electrical connector | 14D |
| Y84 | Radiator shutters actuator | 61L |
| Y86/2 | Active roll stabilization intake throttle valve | 69A |
| Z35/12 | Diagnostic CAN low connector sleeve | 7D |
| Z35/13 | Diagnostic CAN high connector sleeve | 8D |
| Z6z2 | Circuit 31 connector sleeve | 73D |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 58D |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 61D |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 57D |
| Z7/48 | Circuit 87D2 connector sleeve | 61H |
