Connector Separation Point Wiring Diagram - PE54.18-P-2300-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

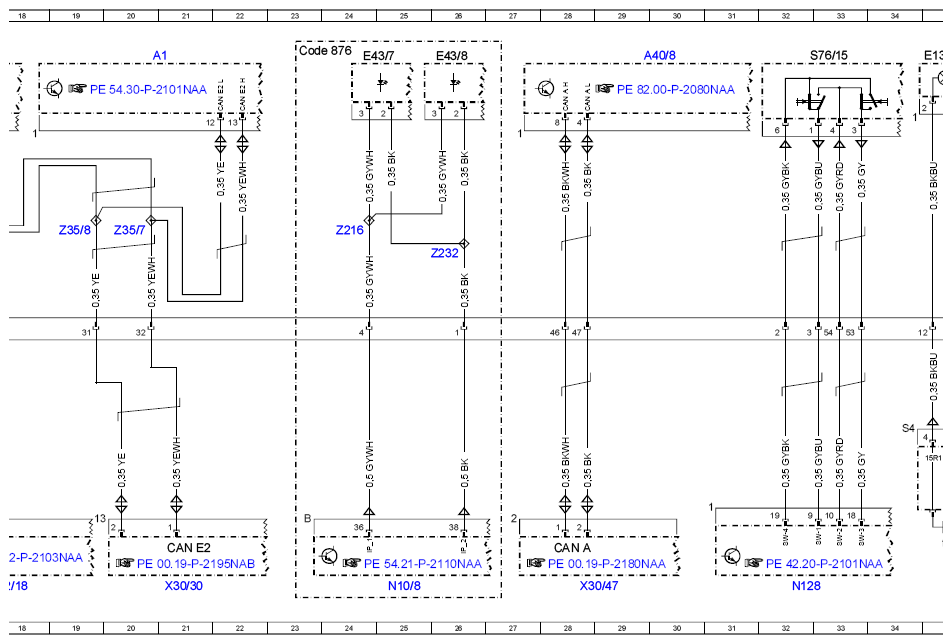

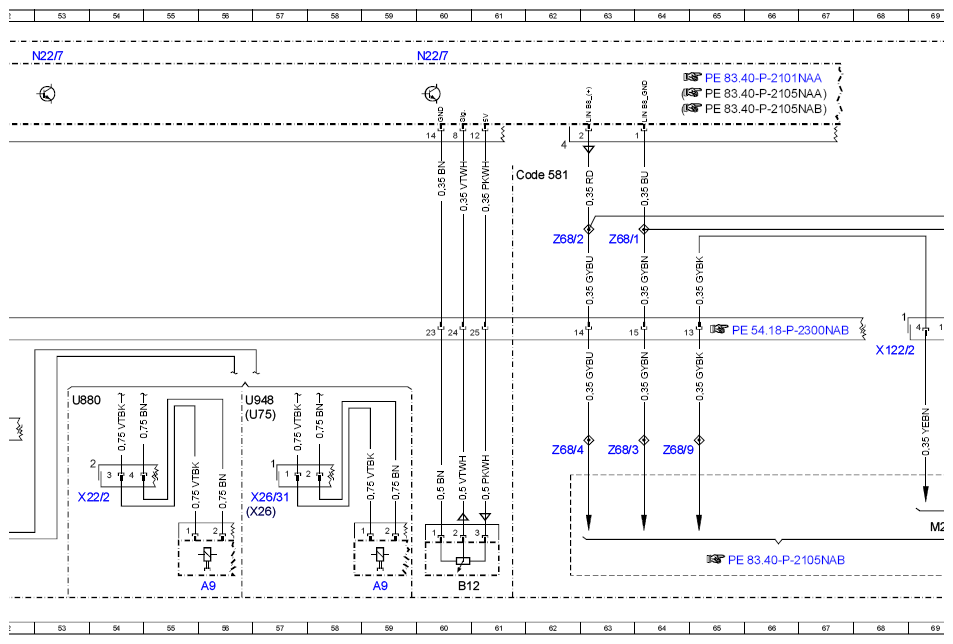

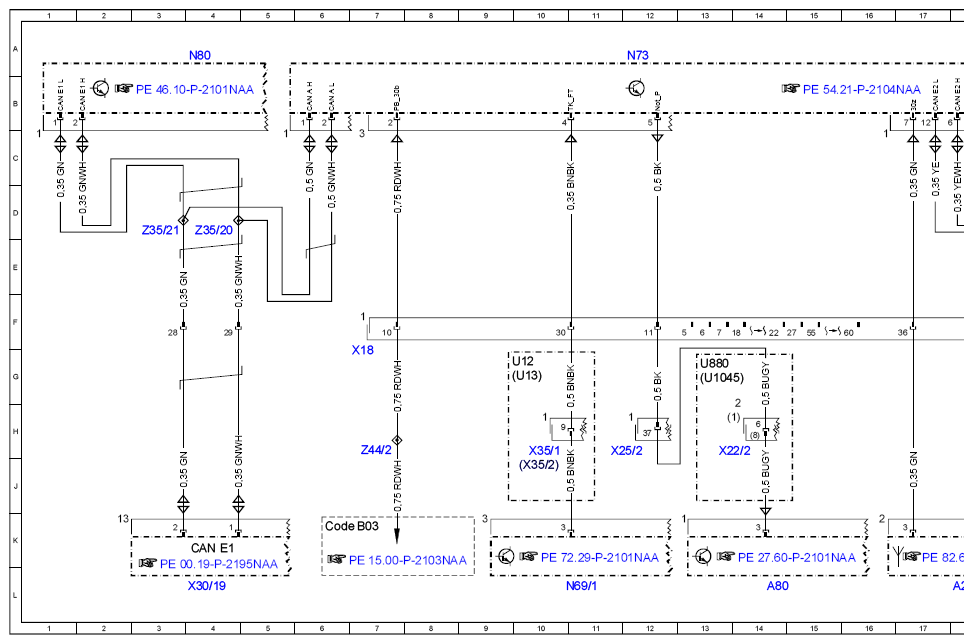

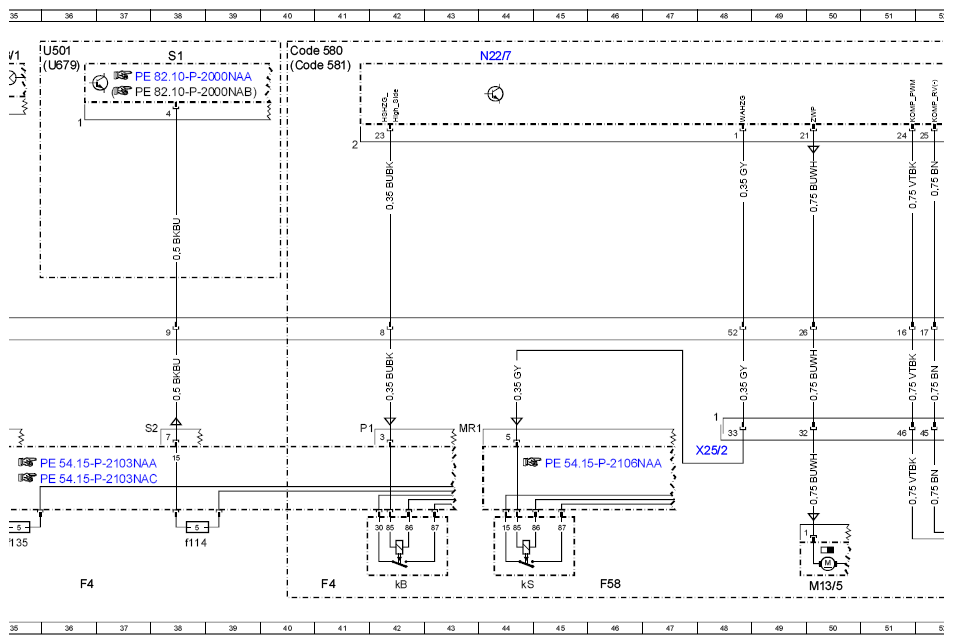

MODEL 166 up to model year 2016 X18 (1), part 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| A1 | Instrument cluster | 20A |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 18L |
| A40/8 | Audio/COMAND display | 30A |
| A80 | Intelligent servo module for DIRECT SELECT | 14L |
| A9 | Refrigerant compressor | 59L |
| A9 | Refrigerant compressor | 56L |
| B12 | Refrigerant pressure sensor | 60L |
| CAN A | Telematics CAN | 28K |
| CAN E1 | Chassis CAN 1 | 4K |
| CAN E2 | Chassis CAN 2 | 21K |
| Code 580 | Automatic air conditioning | 40A |
| Code 581 | Comfort automatic air conditioning | 40A |
| Code 581 | Comfort automatic air conditioning | 61C |
| Code 876 | Interior lights package | 23A |
| Code B03 | ECO start/stop function | 6K |
| E13/1 | Glove box lamp | 35A |
| E43/7 | Driver-side instrument panel ambiance illumination | 24A |
| E43/8 | Passenger-side instrument panel ambiance illumination | 26A |
| F4 | Rear fuse box | 36L |
| F4 | Rear fuse box | 41L |
| F4f114 | Fuse 114 | 38K |
| F4f135 | Fuse 135 | 35K |
| F4kB | Heated rear window relay | 42L |
| F58 | Engine compartment fuse and relay module | 46L |
| F58kS | Wiper park position heater relay | 44L |
| M13/5 | Coolant circulation pump | 50L |
| M2/35 | Rear air distribution flap actuator motor | 69K |
| N10/8 | Rear control unit | 25L |
| N128 | Electric parking brake control unit | 32L |
| N22/7 | Automatic air conditioning control and operating unit | 44A |
| N22/7 | Automatic air conditioning control and operating unit | 53A |
| N22/7 | Automatic air conditioning control and operating unit | 60A |
| N69/1 | Left front door control unit | 11L |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 4A |
| S1 | Exterior lights switch | 38A |
| S76/15 | Electric parking brake switch | 33A |
| U1045 | Not valid for diesel engine 642 | 13G |
| U12 | Valid for left-hand drive vehicles | 9G |
| U13 | Valid for right-hand drive vehicles | 9G |
| U501 | Valid for xenon headlamps | 36A |
| U679 | Valid for version without xenon headlamps | 36A |
| U75 | Valid for gasoline engines | 56H |
| U880 | Valid for engine 642 | 13G |
| U880 | Valid for engine 642 | 53H |
| U948 | Valid for diesel engine 651 | 56H |
| X122/2 | Rear air conditioning electrical connector | 68G |
| X18 | Vehicle interior and harness for taillamp electrical connector | 7G |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 14H |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 54J |
| X25/2 | Engine compartment/vehicle interior electrical connector | 12H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 48H |
| X26 | Interior and engine wiring harness electrical connector | 57K |
| X26/31 | Engine/engine compartment electrical connector | 57J |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 4L |
| X30/30 | Vehicle floor chassis CAN E2 potential distributor electrical connector | 21L |
| X30/47 | Telematics CAN voltage distributor electrical connector | 28L |
| X35/1 | Left front door electrical connector | 10H |
| X35/2 | Right front door electrical connector | 10J |
| Z216 | Multi-color ambiance illumination connector sleeve | 24D |
| Z232 | Ambiance illumination connector sleeve | 26E |
| Z35/20 | Chassis CAN high connector sleeve 1 | 4D |
| Z35/21 | Chassis CAN low connector sleeve 1 | 3D |
| Z35/7 | CAN bus high cockpit bus node | 20D |
| Z35/8 | CAN bus low cockpit bus node | 19D |
| Z44/2 | Buffer battery connector sleeve | 7H |
| Z68/1 | Instrument panel circuit 31 climate control LIN connector sleeve | 63E |
| Z68/2 | Instrument panel climate control LIN positive line connector sleeve | 62E |
| Z68/3 | Vehicle interior LIN bus ground line connector sleeve | 63H |
| Z68/4 | Vehicle interior LIN bus positive line connector sleeve | 62H |
| Z68/9 | Vehicle interior LIN bus data connector sleeve | 64H |
