Wiring Diagram For Battery Compartment Prefuse Box (F33) - PE54.15-P-2508-97NAB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

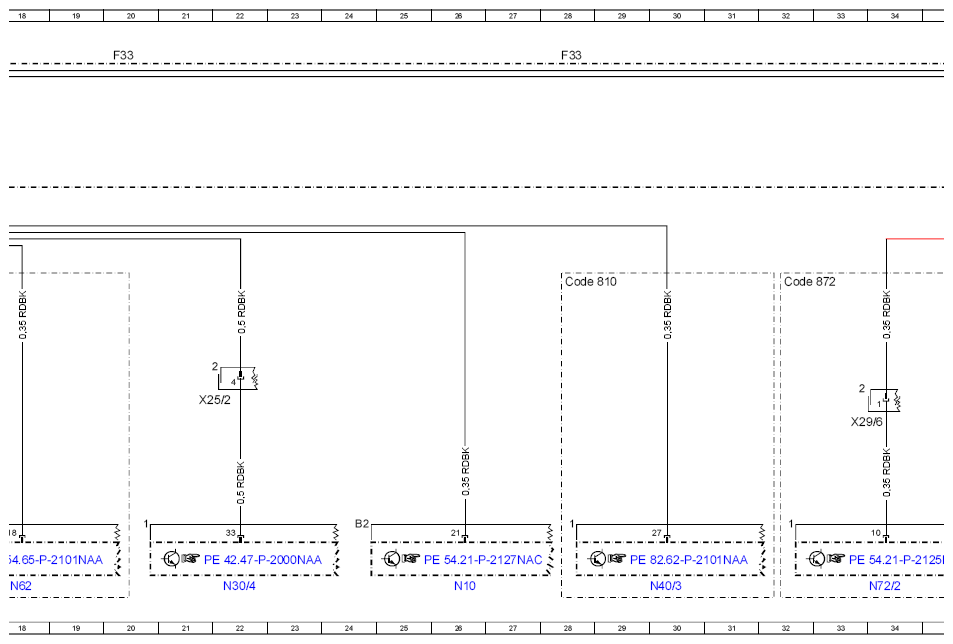

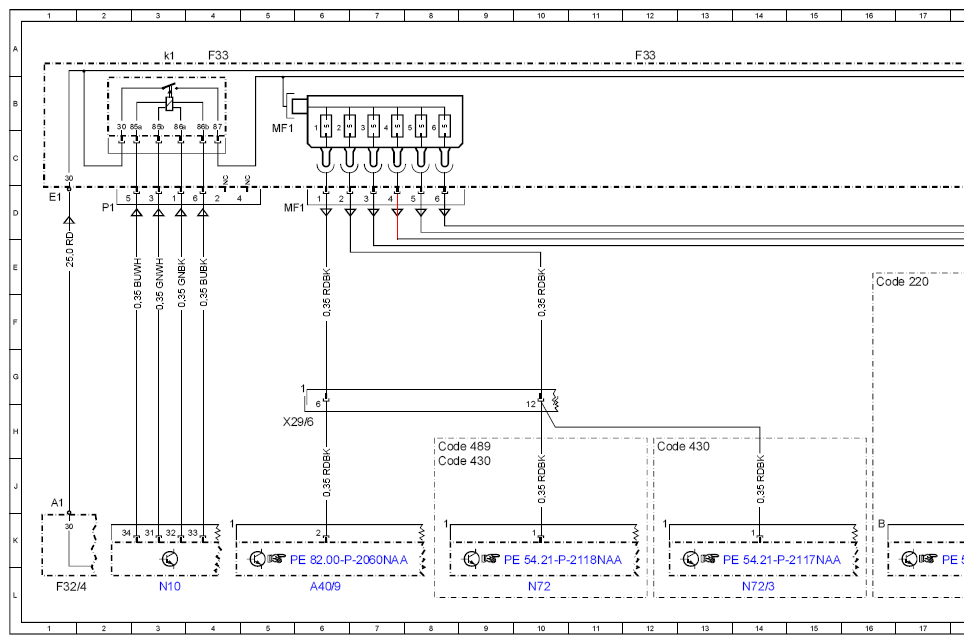

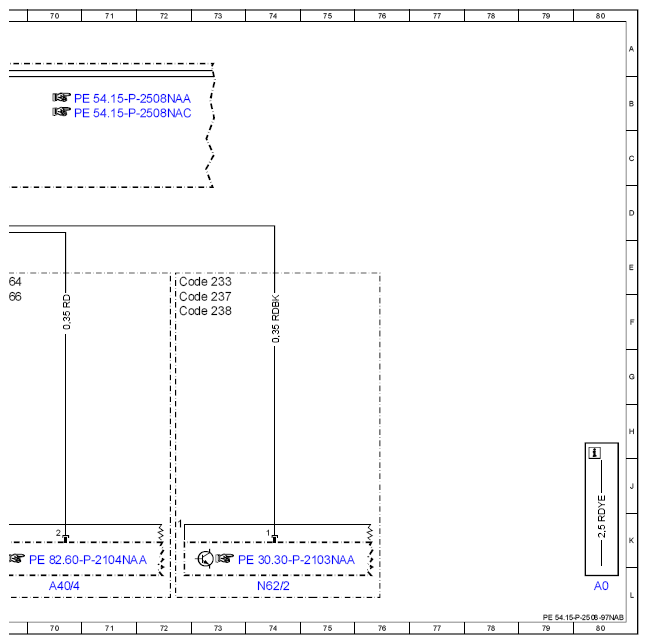

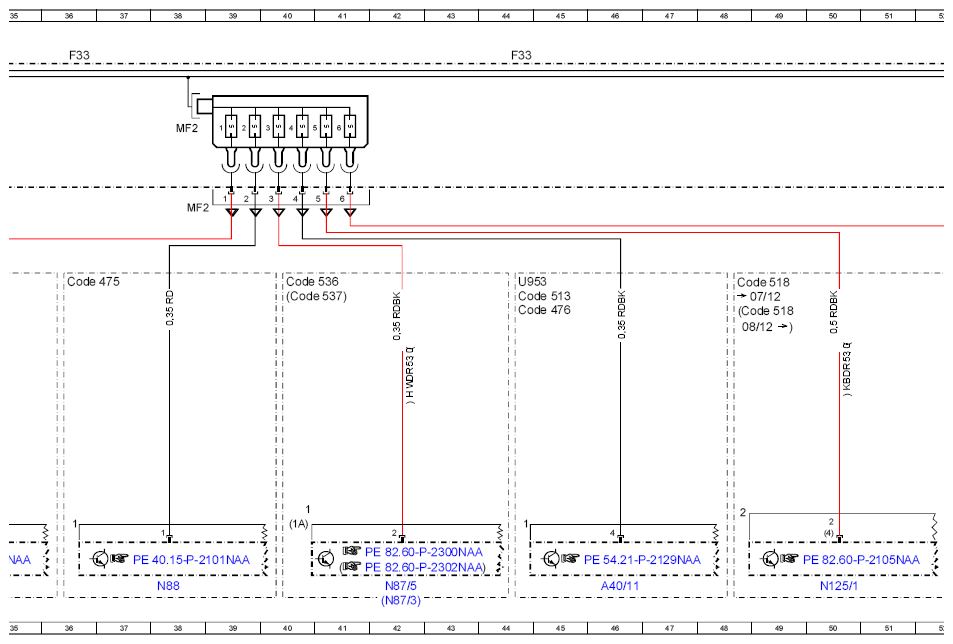

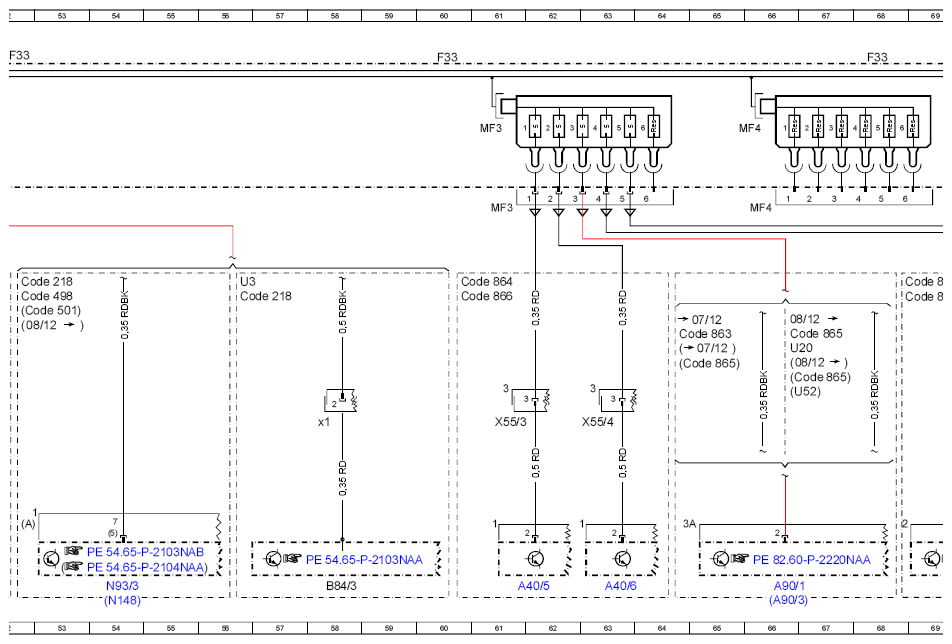

MODEL 166 up to model year 2016 without CODE Z04 (B4 armoring for special protection version) without CODE Z05 (B5 armoring on special protection version) without CODE Z22 (Panic alarm system) Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A40/11 | Multifunction camera | 46L |
| A40/4 | DVD player | 70L |
| A40/5 | Left rear display | 62L |
| A40/6 | Right rear display | 63L |
| A40/9 | Audio/COMAND control panel | 6L |
| A90/1 | TV tuner (analog/digital) | 66L |
| A90/3 | TV digital tuner | 66L |
| B84/3 | Backup camera | 58L |
| B84/3x1 | Backup camera electrical connector | 58H |
| Code 218 | Backup camera | 52E |
| Code 218 | Backup camera | 56F |
| Code 220 | PARKTRONIC | 16E |
| Code 233 | DISTRONIC PLUS | 72E |
| Code 237 | Active Blind Spot Assist | 72F |
| Code 238 | Active Lane Keeping Assist | 72F |
| Code 430 | On-road/off-road package | 12H |
| Code 430 | On-road/off-road package | 8J |
| Code 475 | Tire pressure monitor | 36E |
| Code 476 | Automatic lane detection | 44F |
| Code 489 | AIRMATIC | 8H |
| Code 498 | Japan version | 52F |
| Code 501 | 360 degree camera | 52F |
| Code 513 | Speed Limit Assist | 44F |
| Code 518 | Media Interface | 48E |
| Code 518 | Media Interface | 48F |
| Code 536 | SIRIUS satellite radio | 40E |
| Code 537 | Digital radio | 40F |
| Code 810 | Sound system | 28E |
| Code 863 | Digital/analog TV tuner | 64F |
| Code 864 | Rear compartment entertainment | 60E |
| Code 864 | Rear compartment entertainment | 68E |
| Code 865 | TV tuner (digital) | 66G |
| Code 865 | TV tuner (digital) | 66F |
| Code 865 | TV tuner (digital) | 64G |
| Code 866 | Rear entertainment preinstallation | 60F |
| Code 866 | Rear entertainment preinstallation | 68F |
| Code 872 | Left and right rear seat heaters | 32E |
| F32/4 | Interior prefuse box | 1L |
| F33 | Battery compartment prefuse box | 20A |
| F33 | Battery compartment prefuse box | 28A |
| F33 | Battery compartment prefuse box | 36A |
| F33 | Battery compartment prefuse box | 44A |
| F33 | Battery compartment prefuse box | 60A |
| F33 | Battery compartment prefuse box | 52A |
| F33 | Battery compartment prefuse box | 4A |
| F33 | Battery compartment prefuse box | 12A |
| F33 | Battery compartment prefuse box | 68A |
| F33MF1 | Multiple fuse 1 | 5C |
| F33MF2 | Multiple fuse 2 | 38C |
| F33MF3 | Multiple fuse 3 | 61C |
| F33MF4 | Multiple fuse 4 | 66C |
| F33k1 | Circuit 30g relay | 3A |
| N10 | SAM control unit | 3L |
| N10 | SAM control unit | 26L |
| N125/1 | Media interface control unit | 50L |
| N148 | 360° camera control unit | 54L |
| N30/4 | Electronic Stability Program control unit | 22L |
| N40/3 | Sound system amplifier control unit | 30L |
| N62 | Parking system control unit | 18L |
| N62/2 | Video and radar sensor system control unit | 74L |
| N72 | Lower control panel control unit | 10L |
| N72/2 | RCP [HBF] control unit | 34L |
| N72/3 | Off-Road operating panel control unit | 14L |
| N87/3 | Digital Audio Broadcasting control unit | 42L |
| N87/5 | Satellite digital audio radio (SDAR) control unit | 42L |
| N88 | Tire pressure monitor control unit | 38L |
| N93/3 | Reversing camera electronics | 54L |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 66G |
| U3 | Valid for all except Japan | 56E |
| U52 | Valid for Japan | 66G |
| U953 | Valid for multifunction camera for automatic lane recognition | 44E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 22H |
| X29/6 | Center console electrical connector | 6H |
| X29/6 | Center console electrical connector | 33H |
| X55/3 | Driver seat connector block | 61H |
| X55/4 | Front passenger seat connector block | 63H |
