Rear Fuse And Relay Box Wiring Diagram - PE54.15-P-2103-97NBC
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

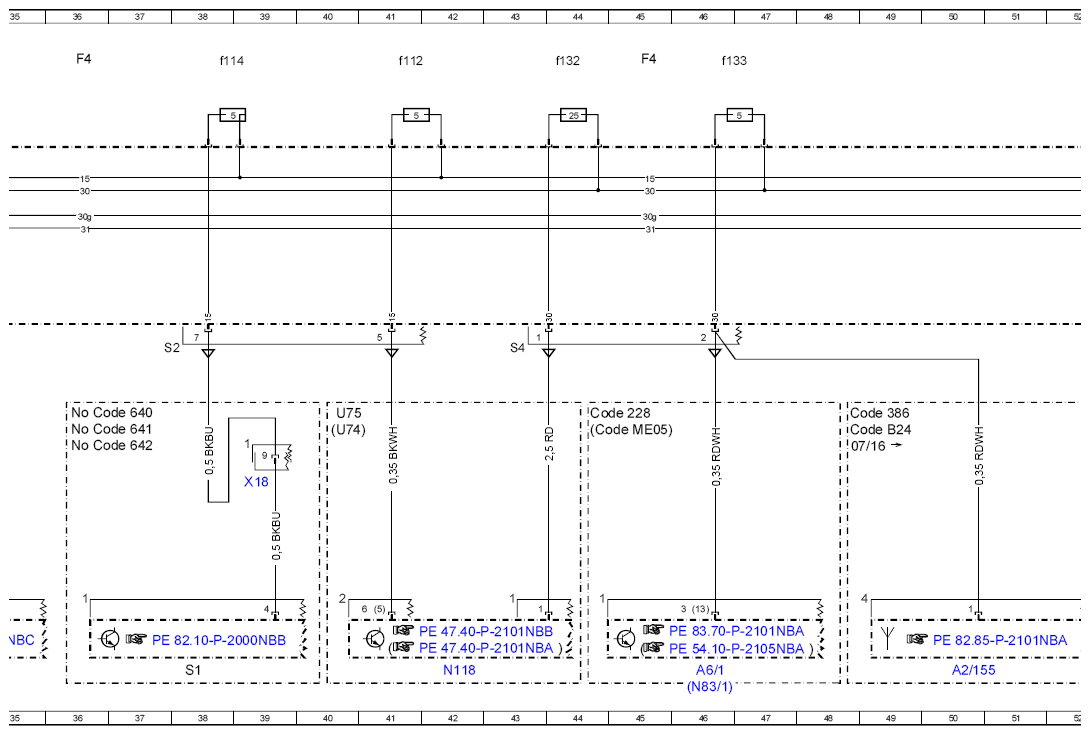

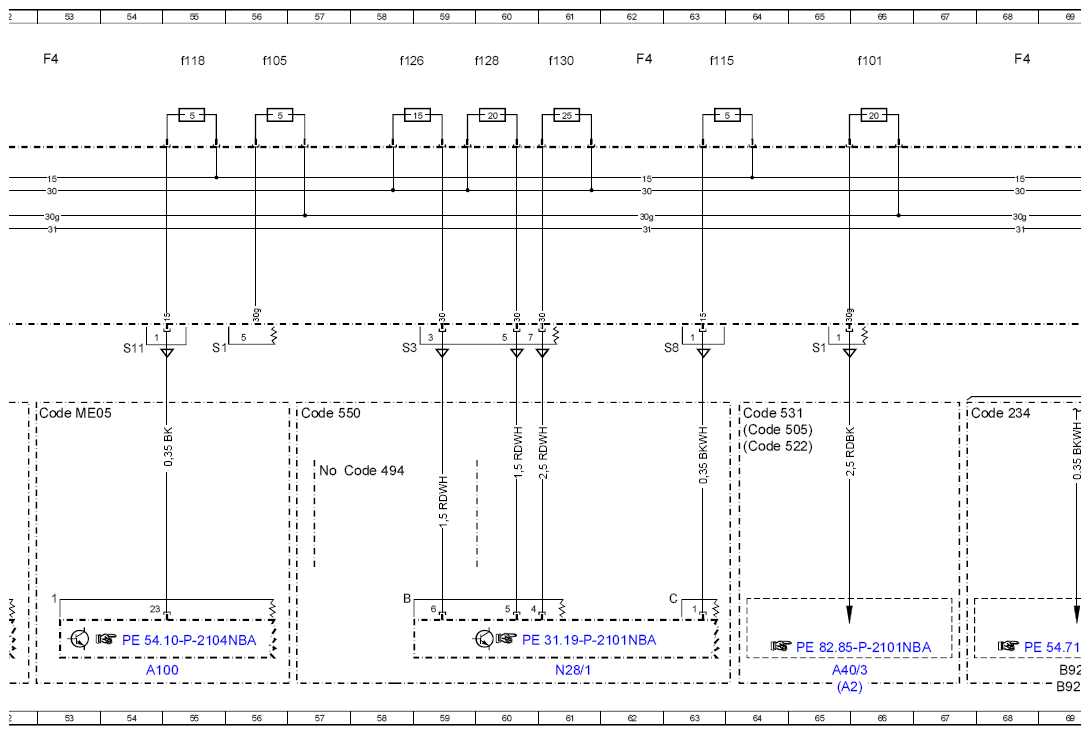

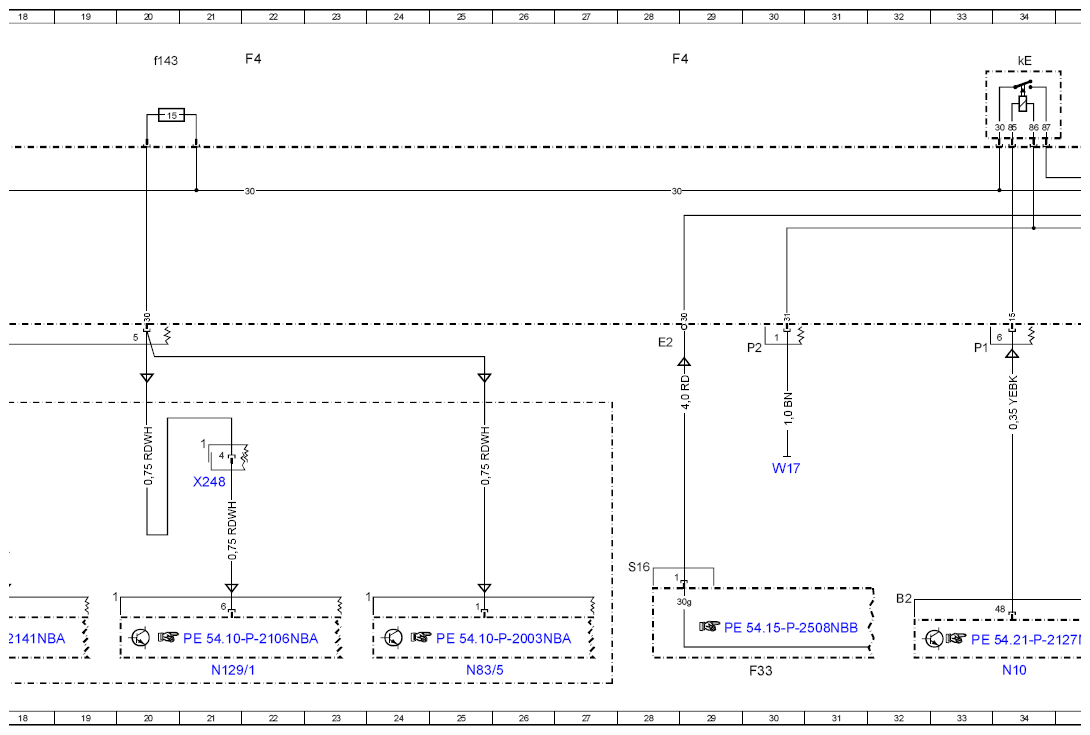

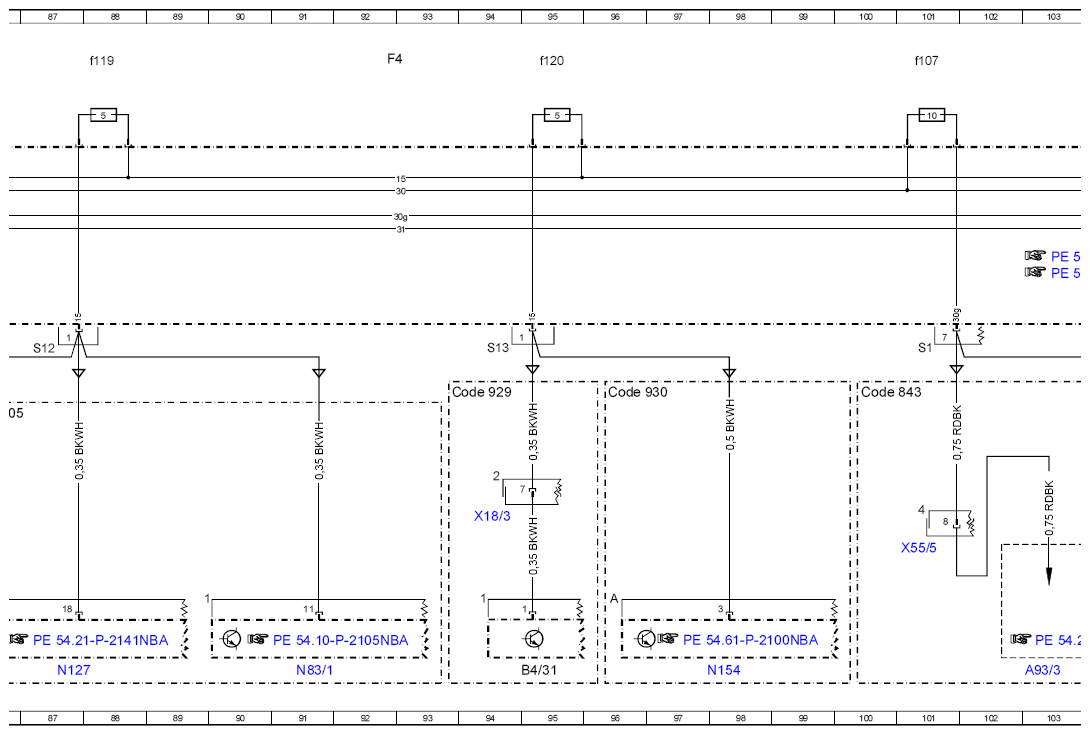

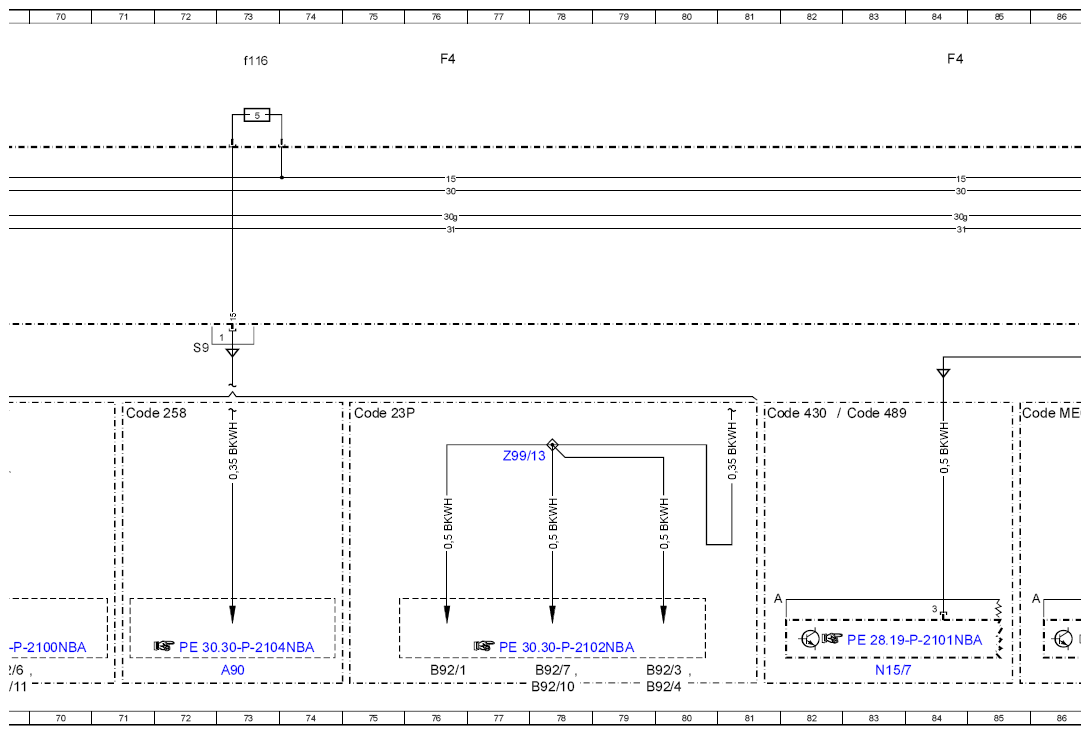

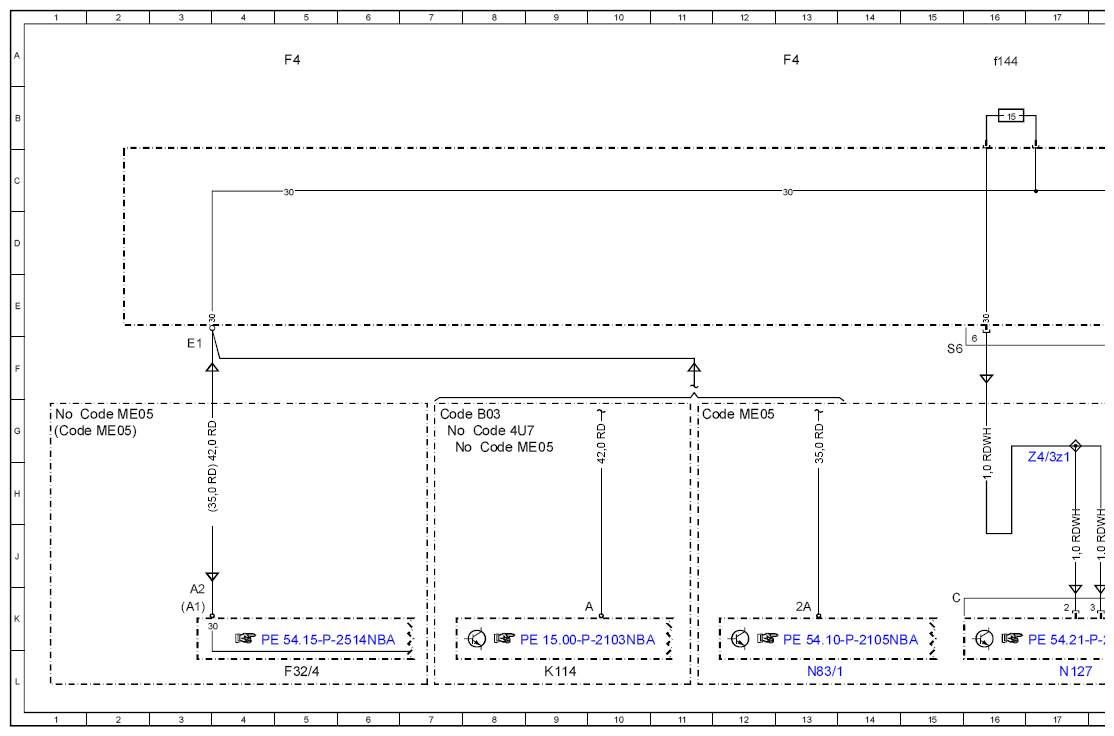

MODEL 166 as of model year 2016 Fuse and relay box F4, sheet 3
MODEL 292 Fuse and relay box F4, sheet 3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 112L |
| A100 | High-voltage battery module | 54L |
| A2 | Radio | 65L |
| A2/155 | Telephone and stationary heater antenna changeover switch | 50L |
| A40/3 | COMAND control unit | 65L |
| A6/1 | Stationary heater radio remote control receiver | 46L |
| A90 | COLLISION PREVENTION ASSIST controller unit | 73L |
| A93/3 | Left 2nd seat row release unit | 103L |
| A93/4 | Right 2nd seat row release unit | 104L |
| B4/31 | Fuel quality sensor | 95L |
| B92/1 | Center rear bumper radar sensor | 76L |
| B92/10 | Left outer rear bumper radar sensor | 78L |
| B92/11 | Left outer rear bumper integrated radar sensor | 69L |
| B92/3 | Left front bumper radar sensor | 79L |
| B92/4 | Right front bumper radar sensor | 79L |
| B92/6 | Right outer rear bumper integrated radar sensor | 69L |
| B92/7 | Right outer rear bumper radar sensor | 78L |
| Code 228 | Stationary heater | 44G |
| Code 234 | Blind spot assist | 67G |
| Code 23P | Driver assistance package | 75G |
| Code 258 | Active Brake Assist | 71G |
| Code 386 | Comfort telephony | 48G |
| Code 430 | On-road/off-road package | 81G |
| Code 489 | AIRMATIC | 83G |
| Code 494 | USA version | 57H |
| Code 4U7 | Start/stop voltage dip protection | 8G |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 64G |
| Code 522 | Audio 20 radio | 64G |
| Code 531 | COMAND APS | 64G |
| Code 550 | Trailer hitch | 57G |
| Code 640 | High Performance LED | 36G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 36G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 36G |
| Code 843 | Electric EASY-ENTRY | 100F |
| Code 929 | Engine for ethanol fuel | 93F |
| Code 930 | Tachograph preinstallation | 96F |
| Code B03 | ECO start/stop function | 7G |
| Code B24 | Remote control for stationary heater | 48G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 11G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 44G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 53G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 85G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 8G |
| F32/4 | Interior prefuse box | 5L |
| F33 | Battery compartment prefuse box | 30L |
| F4 | Rear fuse box | 5A |
| F4 | Rear fuse box | 13A |
| F4 | Rear fuse box | 22A |
| F4 | Rear fuse box | 28A |
| F4 | Rear fuse box | 36A |
| F4 | Rear fuse box | 45A |
| F4 | Rear fuse box | 53A |
| F4 | Rear fuse box | 62A |
| F4 | Rear fuse box | 68A |
| F4 | Rear fuse box | 76A |
| F4 | Rear fuse box | 84A |
| F4 | Rear fuse box | 92A |
| F4 | Rear fuse box | 104A |
| F4f101 | Fuse 101 | 66A |
| F4f105 | Fuse 105 | 56A |
| F4f107 | Fuse 107 | 101A |
| F4f112 | Fuse 112 | 41A |
| F4f114 | Fuse 114 | 38A |
| F4f115 | Fuse 115 | 63A |
| F4f116 | Fuse 116 | 73A |
| F4f118 | Fuse 118 | 55A |
| F4f119 | Fuse 119 | 88A |
| F4f120 | Fuse 120 | 95A |
| F4f126 | Fuse 126 | 58A |
| F4f128 | Fuse 128 | 60A |
| F4f130 | Fuse 130 | 61A |
| F4f132 | Fuse 132 | 44A |
| F4f133 | Fuse 133 | 46A |
| F4f143 | Fuse 143 | 20A |
| F4f144 | Fuse 144 | 16A |
| F4kE | Circuit 15 relay | 34A |
| K114 | ECO start/stop function additional battery relay | 9L |
| N10 | SAM control unit | 34L |
| N118 | Fuel pump control unit | 42L |
| N127 | Drivetrain control unit | 17L |
| N127 | Drivetrain control unit | 87L |
| N129/1 | Power electronics control unit | 21L |
| N15/7 | Transfer case control unit | 83L |
| N154 | Digital tachograph control unit | 98L |
| N28/1 | Trailer recognition control unit | 61L |
| N83/1 | DC/DC converter control unit | 13L |
| N83/1 | DC/DC converter control unit | 46L |
| N83/1 | DC/DC converter control unit | 91L |
| N83/5 | Charger | 25L |
| S1 | Exterior lights switch | 38L |
| U74 | Valid for diesel engines | 40G |
| U75 | Valid for gasoline engines | 40G |
| W17 | Right rear seat ground point | 30H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 39H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 94H |
| X248 | Underfloor electrical connector (rectifier) | 21H |
| X55/5 | Left rear seat adjustment unit connector block | 101J |
| X55/6 | Right rear seat adjustment unit connector block | 106J |
| Z4/3z1 | Tml. 30 connector sleeve | 17G |
| Z99/13 | Radar sensors control unit circuit 87 connector sleeve | 77G |
