Rear Fuse And Relay Box Wiring Diagram - PE54.15-P-2103-97NBB
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

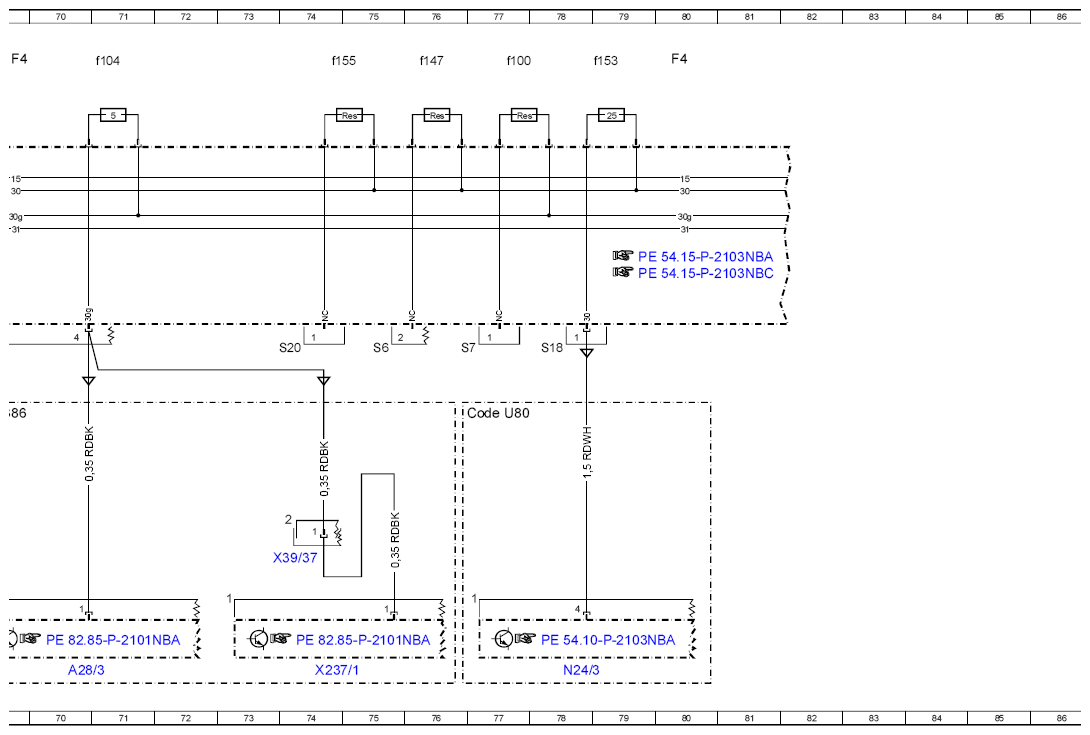

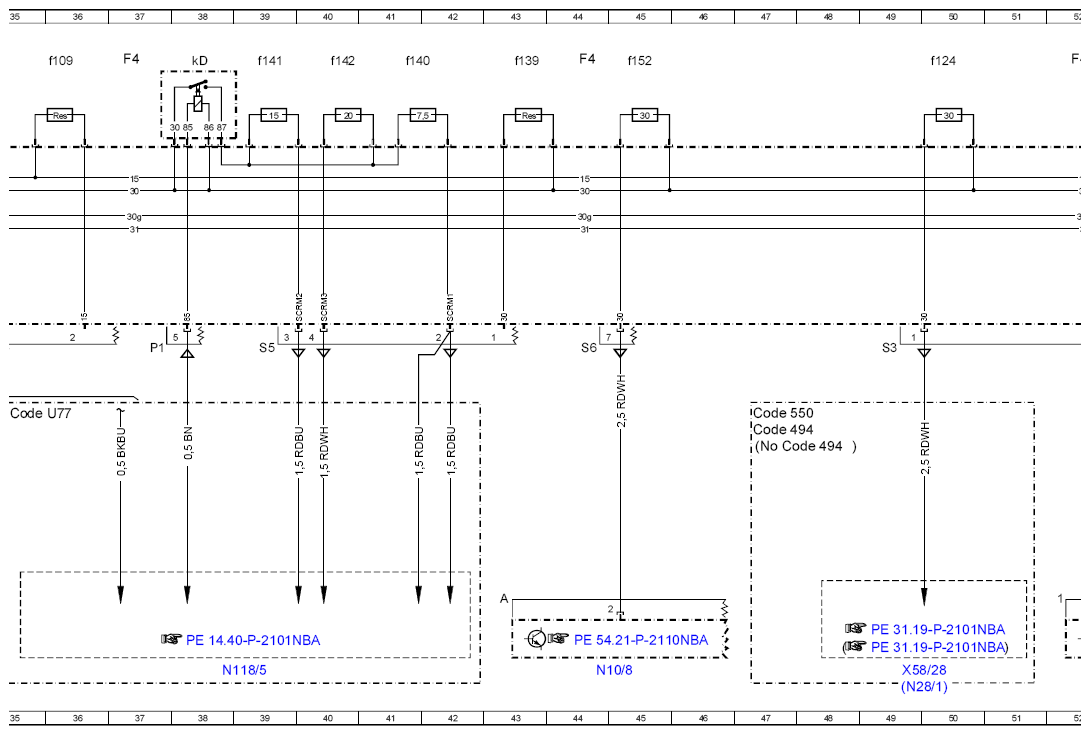

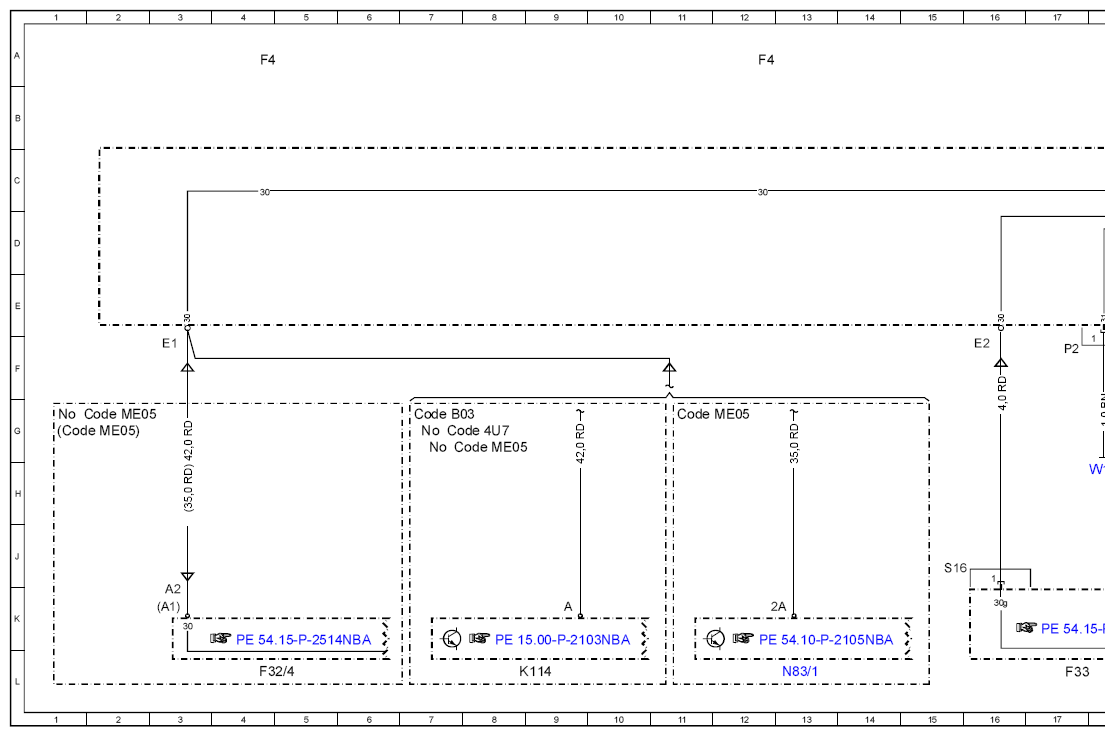

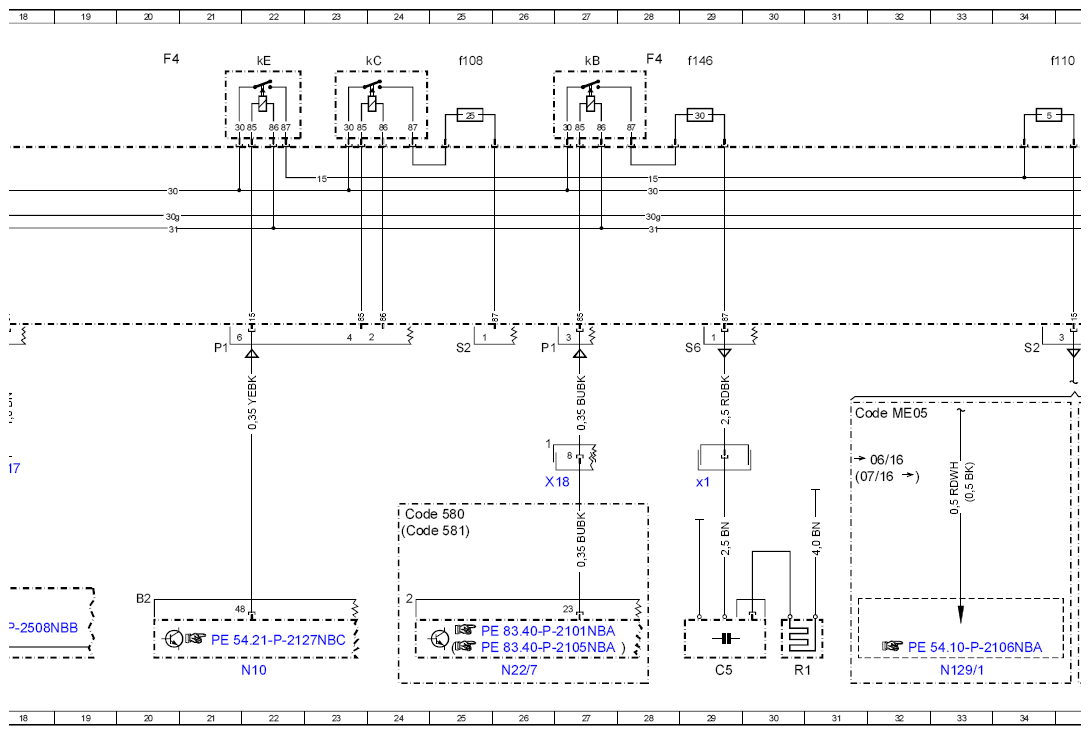

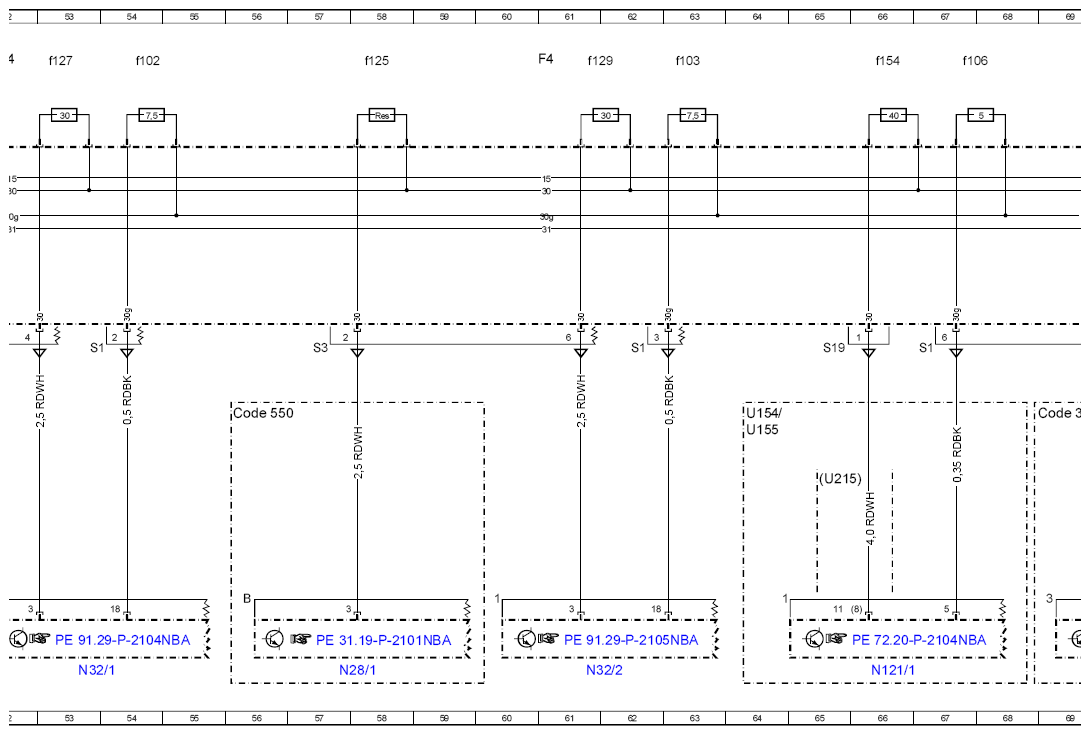

MODEL 166 as of model year 2016 Fuse and relay box F4, sheet 2
MODEL 292 Fuse and relay box F4, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 70L |
| C5 | Rear window wave trap | 29L |
| C5x1 | Rear window wave trap electrical connector | 29H |
| Code 386 | Comfort telephony | 68G |
| Code 494 | USA version | 47G |
| Code 494 | USA version | 47G |
| Code 4U7 | Start/stop voltage dip protection | 7G |
| Code 550 | Trailer hitch | 47G |
| Code 550 | Trailer hitch | 56G |
| Code 580 | Air conditioning | 24H |
| Code 581 | Automatic air conditioning | 24J |
| Code B03 | ECO start/stop function | 7G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 11G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 31G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 7G |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 35G |
| Code U80 | 115 V socket | 76G |
| F32/4 | Interior prefuse box | 4L |
| F33 | Battery compartment prefuse box | 17L |
| F4 | Rear fuse box | 4A |
| F4 | Rear fuse box | 12A |
| F4 | Rear fuse box | 80A |
| F4 | Rear fuse box | 20A |
| F4 | Rear fuse box | 37A |
| F4 | Rear fuse box | 28A |
| F4 | Rear fuse box | 44A |
| F4 | Rear fuse box | 61A |
| F4 | Rear fuse box | 69A |
| F4 | Rear fuse box | 52A |
| F4f100 | Fuse 100 | 77A |
| F4f102 | Fuse 102 | 54A |
| F4f103 | Fuse 103 | 63A |
| F4f104 | Fuse 104 | 71A |
| F4f106 | Fuse 106 | 67A |
| F4f108 | Fuse 108 | 25A |
| F4f109 | Fuse 109 | 36A |
| F4f110 | Fuse 110 | 35A |
| F4f124 | Fuse 124 | 50A |
| F4f125 | Fuse 125 | 58A |
| F4f127 | Fuse 127 | 53A |
| F4f129 | Fuse 129 | 61A |
| F4f139 | Fuse 139 | 43A |
| F4f140 | Fuse 140 | 41A |
| F4f141 | Fuse 141 | 39A |
| F4f142 | Fuse 142 | 40A |
| F4f146 | Fuse 146 | 29A |
| F4f147 | Fuse 147 | 76A |
| F4f152 | Fuse 152 | 45A |
| F4f153 | Fuse 153 | 79A |
| F4f154 | Fuse 154 | 66A |
| F4f155 | Fuse 155 | 74A |
| F4kB | Heated rear window relay | 27A |
| F4kC | Backup relay | 24A |
| F4kD | AdBlue® relay | 38A |
| F4kE | Circuit 15 relay | 22A |
| K114 | ECO start/stop function additional battery relay | 9L |
| N10 | SAM control unit | 22L |
| N10/8 | Rear control unit | 44L |
| N118/5 | AdBlue® control unit | 39L |
| N121/1 | Tailgate control unit | 66L |
| N129/1 | Power electronics control unit | 33L |
| N22/7 | Automatic air conditioning control and operating unit | 26L |
| N24/3 | DC/AC converter control unit | 78L |
| N28/1 | Trailer recognition control unit | 49L |
| N28/1 | Trailer recognition control unit | 57L |
| N32/1 | Driver seat control unit | 53L |
| N32/2 | Front passenger seat control unit | 61L |
| N83/1 | DC/DC converter control unit | 13L |
| R1 | Rear window heater | 30L |
| U154 | Valid for 166.0 | 64G |
| U155 | Valid for 166.8 | 64G |
| U215 | Valid for model series 292 | 65H |
| W17 | Right rear seat ground point | 18H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 27H |
| X237/1 | Mobile phone contact plate | 74L |
| X39/37 | Mobile phone electrical connector | 74J |
| X58/28 | Electric-Brake-Control electrical connector | 49L |
