Rear Fuse And Relay Box Wiring Diagram - PE54.15-P-2103-97NBA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

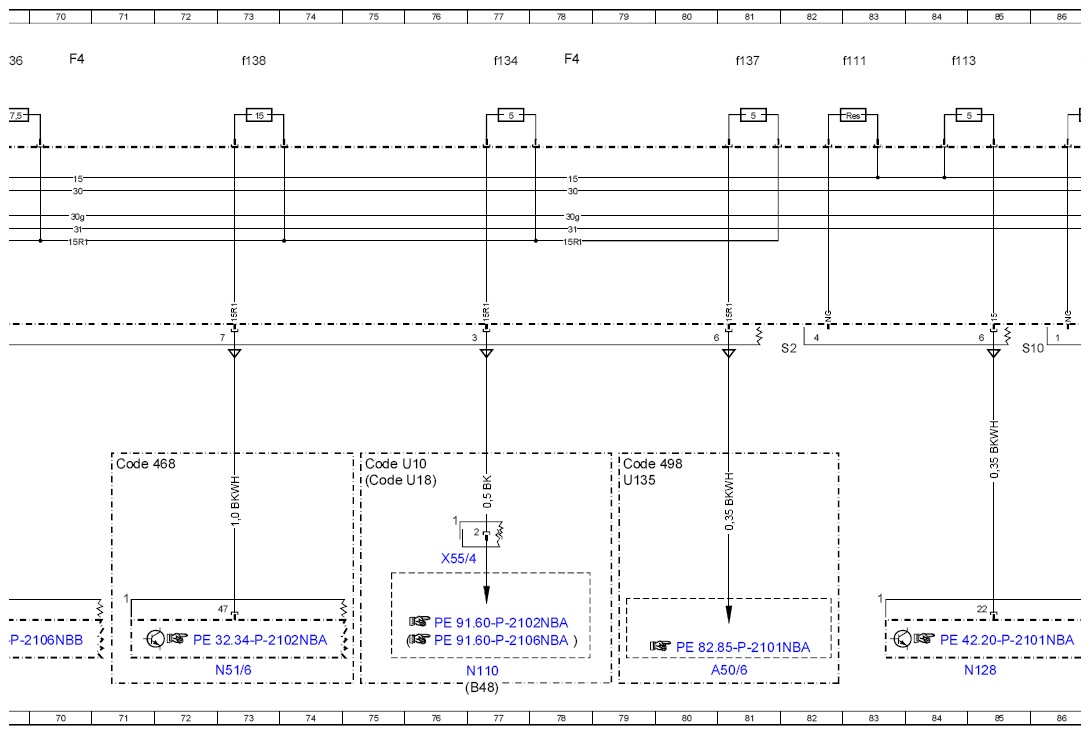

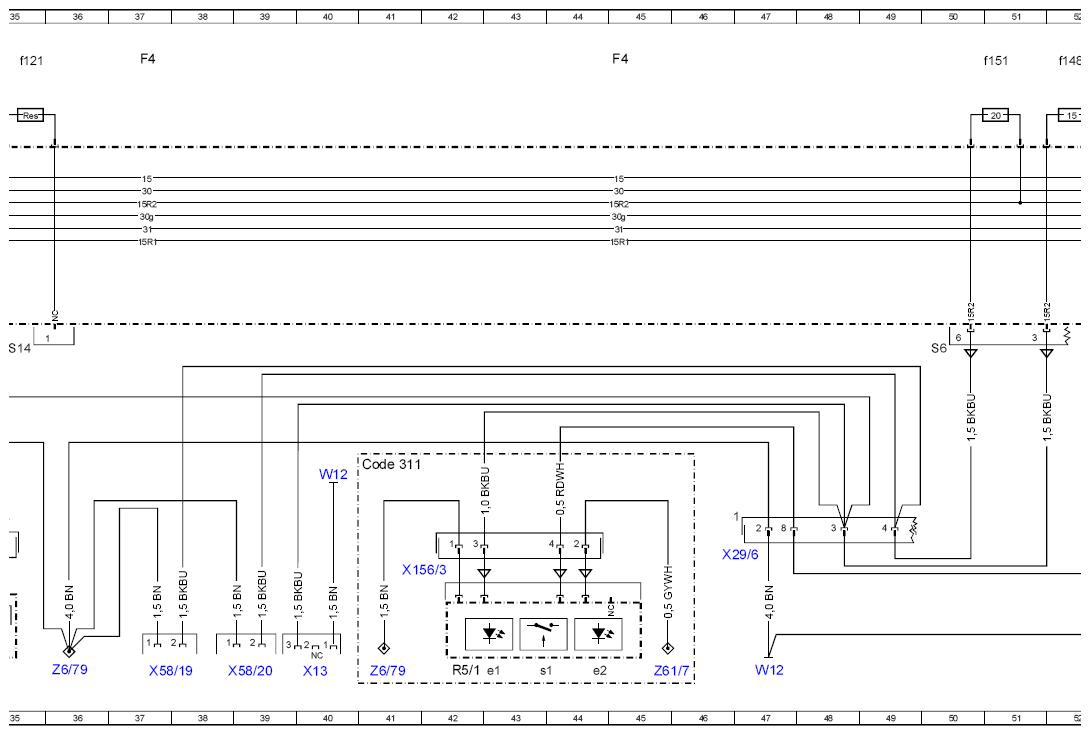

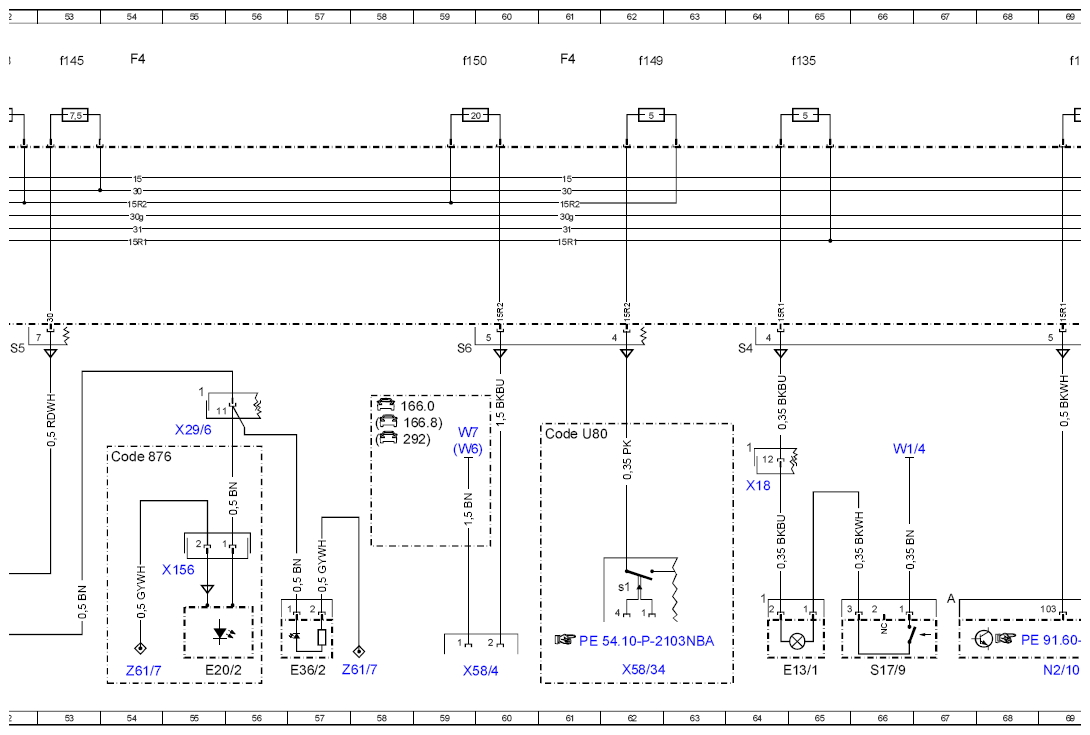

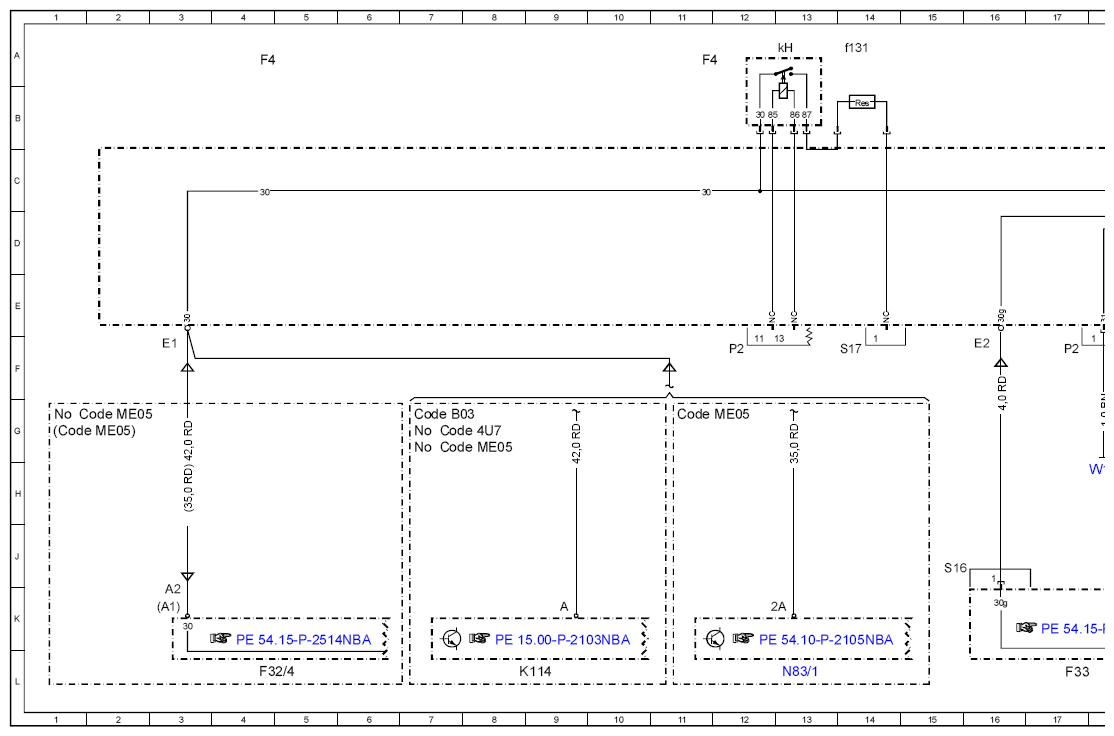

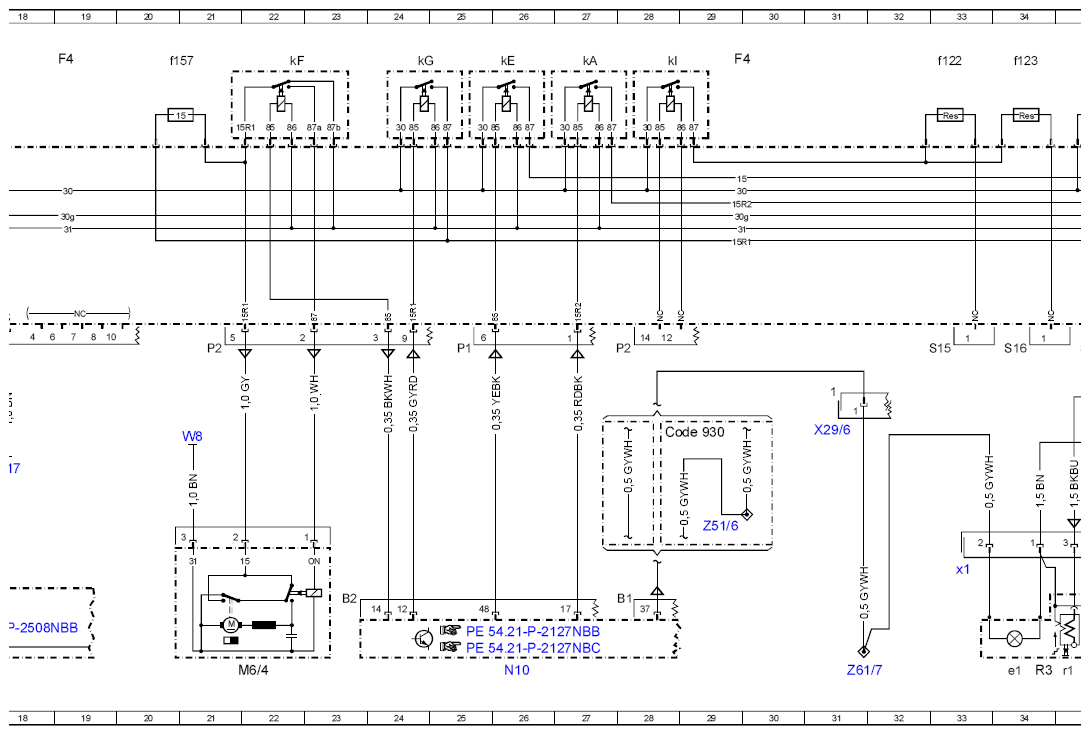

MODEL 166 as of model year 2016 Fuse and relay box F4, sheet 1
MODEL 292 Fuse and relay box F4, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 96L |
| A50/6 | Dedicated Short-Range Communications control unit | 81L |
| B48 | Front passenger seat occupied recognition and ACSR | 77L |
| Code 311 | Temperature-controlled cup holder | 41H |
| Code 468 | ACTIVE CURVE SYSTEM | 71H |
| Code 498 | Japan version | 79H |
| Code 4U7 | Start/stop voltage dip protection | 7G |
| Code 876 | Interior lights package | 54H |
| Code 930 | Tachograph preinstallation | 28G |
| Code B03 | ECO start/stop function | 7G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 11G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 7G |
| Code U10 | Front passenger seat with weight detection | 75H |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 75H |
| Code U80 | 115 V socket | 61G |
| E13/1 | Glove box lamp | 65L |
| E20/2 | Front center console cup holder illumination | 55L |
| E36/2 | Front center console illumination | 57L |
| F32/4 | Interior prefuse box | 4L |
| F33 | Battery compartment prefuse box | 17L |
| F4 | Rear fuse box | 4A |
| F4 | Rear fuse box | 11A |
| F4 | Rear fuse box | 19A |
| F4 | Rear fuse box | 37A |
| F4 | Rear fuse box | 54A |
| F4 | Rear fuse box | 61A |
| F4 | Rear fuse box | 70A |
| F4 | Rear fuse box | 78A |
| F4 | Rear fuse box | 88A |
| F4 | Rear fuse box | 29A |
| F4 | Rear fuse box | 45A |
| F4f111 | Fuse 111 | 83A |
| F4f113 | Fuse 113 | 84A |
| F4f117 | Fuse 117 | 86A |
| F4f121 | Fuse 121 | 35A |
| F4f122 | Fuse 122 | 33A |
| F4f123 | Fuse 123 | 34A |
| F4f131 | Fuse 131 | 14A |
| F4f134 | Fuse 134 | 77A |
| F4f135 | Fuse 135 | 65A |
| F4f136 | Fuse 136 | 69A |
| F4f137 | Fuse 137 | 81A |
| F4f138 | Fuse 138 | 73A |
| F4f145 | Fuse 145 | 53A |
| F4f148 | Fuse 148 | 52A |
| F4f149 | Fuse 149 | 62A |
| F4f150 | Fuse 150 | 59A |
| F4f151 | Fuse 151 | 51A |
| F4f157 | Fuse 157 | 21A |
| F4kA | Circuit 15 R2 socket relay | 27A |
| F4kE | Circuit 15 relay | 26A |
| F4kF | Rear window wiper relay | 22A |
| F4kG | Circuit 15 R1 relay | 24A |
| F4kH | Backup relay | 13A |
| F4kI | Backup relay | 28A |
| K114 | ECO start/stop function additional battery relay | 9L |
| M6/4 | Tailgate wiper motor | 22L |
| N10 | SAM control unit | 26L |
| N110 | Weight Sensing System (WSS) control unit | 77L |
| N128 | Electric parking brake control unit | 85L |
| N2/10 | Supplemental restraint system control unit | 69L |
| N51/6 | Active roll stabilization control unit | 73L |
| N83/1 | DC/DC converter control unit | 13L |
| R3 | Front cigarette lighter with ashtray illumination | 34L |
| R3e1 | Ashtray illumination | 34L |
| R3r1 | Cigarette lighter heating element | 35L |
| R3x1 | Electrical connector for cigarette lighter with ashtray illumination | 33J |
| R5/1 | Cup holder | 42L |
| R5/1e1 | Residual heat indicator lamp | 43L |
| R5/1e2 | Cup holder illumination | 44L |
| R5/1s1 | Cup holder button | 43L |
| S17/9 | Glove box lamp switch | 66L |
| U135 | Valid for Electronic Toll Collection | 79H |
| W1/4 | Cockpit ground point | 66G |
| W12 | Ground point (center console) | 40H |
| W12 | Ground point (center console) | 47L |
| W17 | Right rear seat ground point | 18H |
| W6 | Inner left D-pillar ground point | 59G |
| W7 | Right rear center section ground point | 59G |
| W8 | Liftgate ground point | 21G |
| X13 | Cigarette lighter electrical connector | 40L |
| X156 | Illuminated cup holder separation point | 55J |
| X156/3 | Cup holder connecting point | 42J |
| X18 | Vehicle interior and harness for taillamp electrical connector | 64H |
| X29/6 | Center console electrical connector | 31G |
| X29/6 | Center console electrical connector | 55G |
| X29/6 | Center console electrical connector | 47J |
| X55/4 | Front passenger seat connector block | 76J |
| X58/19 | Left 2nd seat row socket | 38L |
| X58/20 | Right 2nd seat row socket | 39L |
| X58/34 | 115 V socket | 62L |
| X58/34s1 | Socket microswitch | 62K |
| X58/4 | Load compartment socket | 60L |
| Z51/6 | Circuit 58d vehicle interior connector sleeve | 29J |
| Z6/79 | Front center console circuit 31 connector sleeve | 41L |
| Z6/79 | Front center console circuit 31 connector sleeve | 36L |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 54L |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 46L |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 31L |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 58L |
