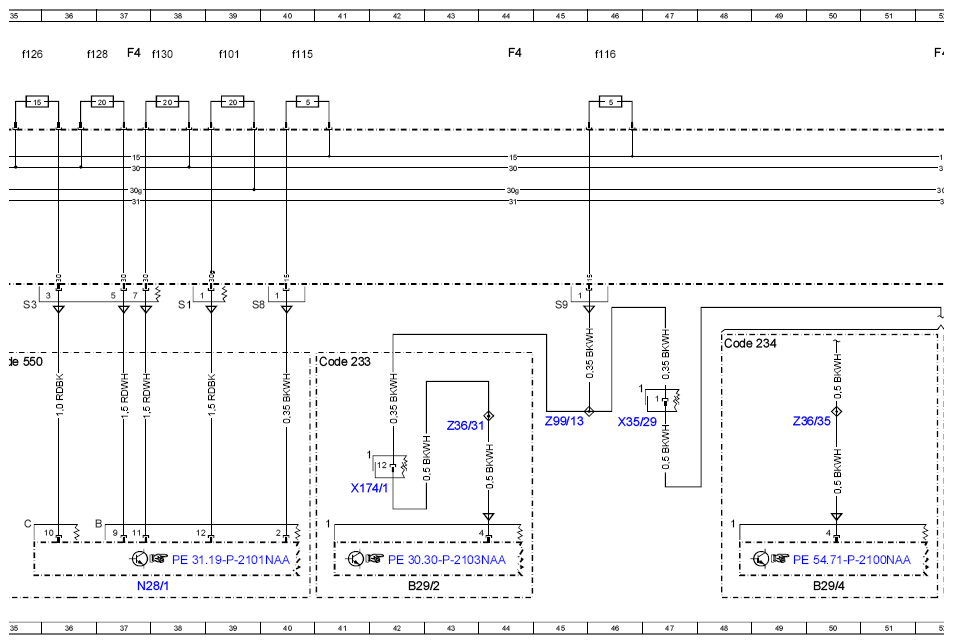

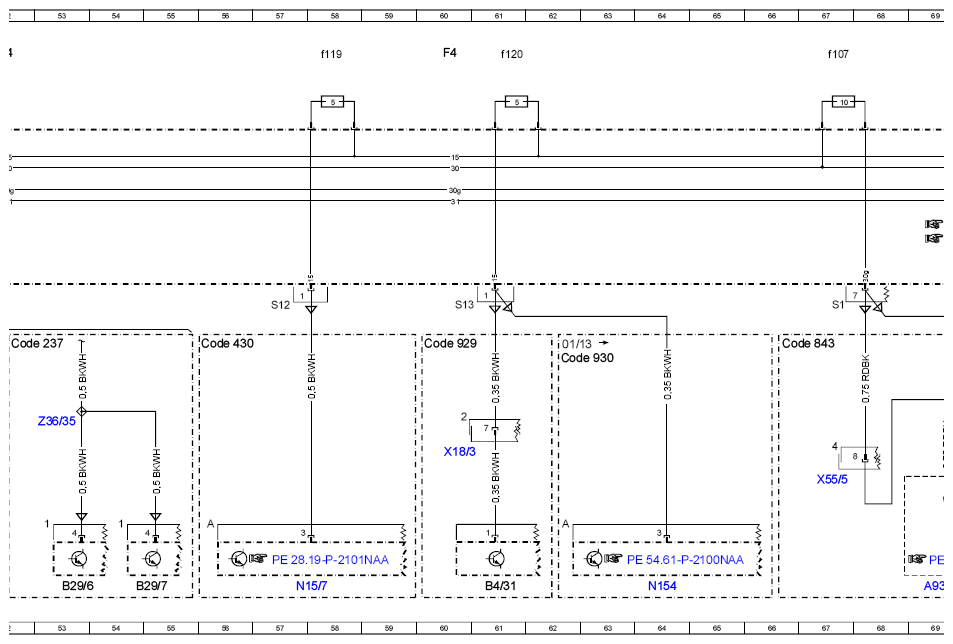

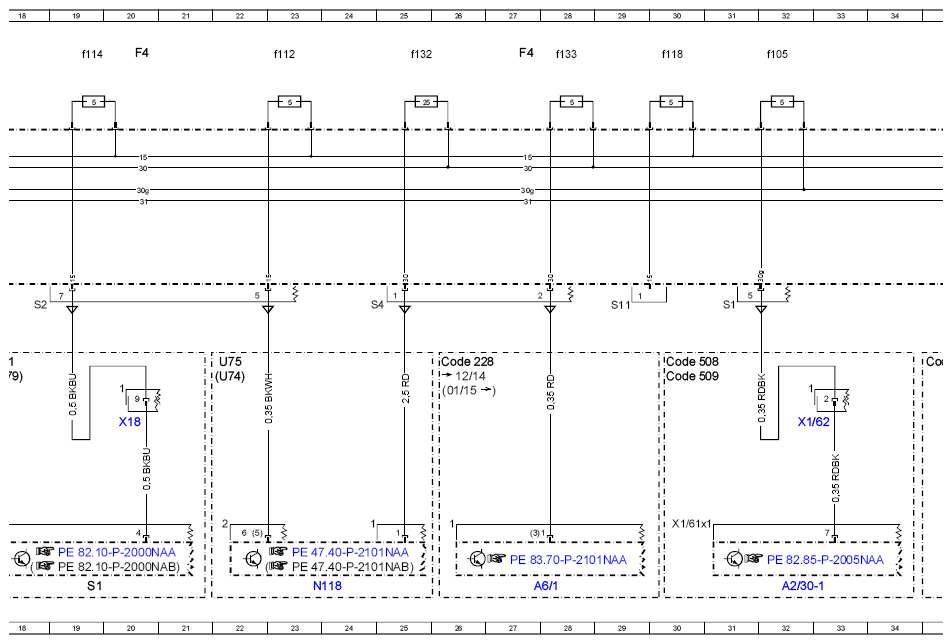

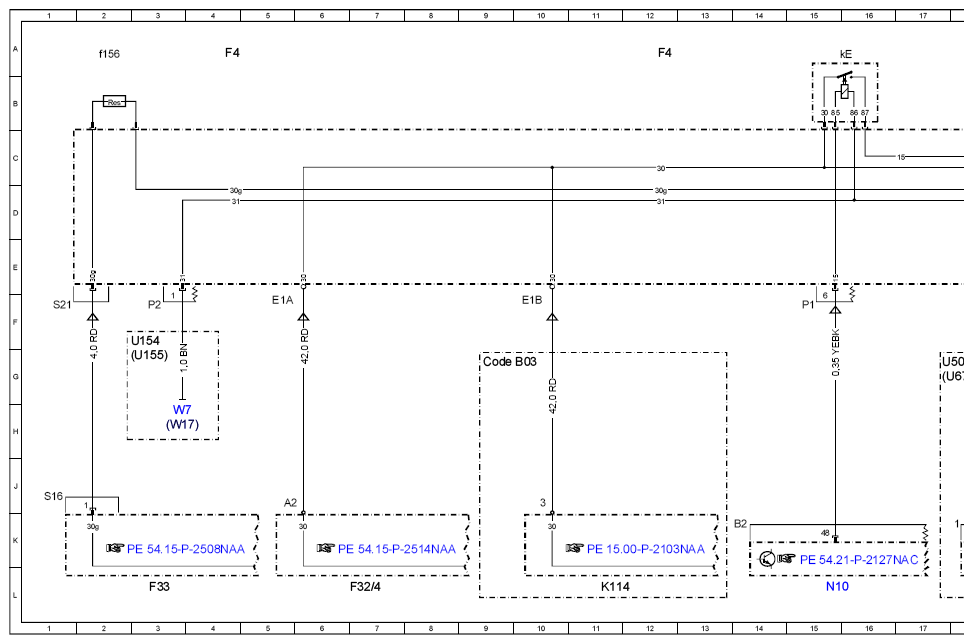

Rear Fuse And Relay Box Wiring Diagram - PE54.15-P-2103-97NAC
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 Sheet 3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A2/30-1 | Cradle for navigation module | 32L |
| A6/1 | Stationary heater radio remote control receiver | 27L |
| A93/3 | Left 2nd seat row release unit | 69L |
| A93/4 | Right 2nd seat row release unit | 70L |
| B29/2 | DISTRONIC sensor (DTR)/left front bumper | 42L |
| B29/4 | Left rear bumper intelligent radar sensor | 50L |
| B29/6 | Left rear bumper radar sensor | 53L |
| B29/7 | Right rear bumper radar sensor | 55L |
| B4/31 | Fuel quality sensor | 61L |
| Code 228 | Stationary heater | 26G |
| Code 233 | DISTRONIC PLUS | 41G |
| Code 234 | Blind spot assist | 48F |
| Code 237 | Active Blind Spot Assist | 52F |
| Code 430 | On-road/off-road package | 56F |
| Code 508 | Navigation module preinstallation | 30G |
| Code 509 | Navigation module | 30G |
| Code 550 | Trailer hitch | 35G |
| Code 843 | Electric EASY-ENTRY | 66F |
| Code 929 | Engine for ethanol fuel | 60F |
| Code 930 | Tachograph preinstallation | 62G |
| Code B03 | ECO start/stop function | 9G |
| F32/4 | Interior prefuse box | 7L |
| F33 | Battery compartment prefuse box | 3L |
| F4 | Rear fuse box | 4A |
| F4 | Rear fuse box | 12A |
| F4 | Rear fuse box | 20A |
| F4 | Rear fuse box | 37A |
| F4 | Rear fuse box | 44A |
| F4 | Rear fuse box | 52A |
| F4 | Rear fuse box | 60A |
| F4 | Rear fuse box | 27A |
| F4f101 | Fuse 101 | 39A |
| F4f105 | Fuse 105 | 32A |
| F4f107 | Fuse 107 | 67A |
| F4f112 | Fuse 112 | 23A |
| F4f114 | Fuse 114 | 19A |
| F4f115 | Fuse 115 | 40A |
| F4f116 | Fuse 116 | 46A |
| F4f118 | Fuse 118 | 30A |
| F4f119 | Fuse 119 | 58A |
| F4f120 | Fuse 120 | 61A |
| F4f126 | Fuse 126 | 35A |
| F4f128 | Fuse 128 | 36A |
| F4f130 | Fuse 130 | 38A |
| F4f132 | Fuse 132 | 25A |
| F4f133 | Fuse 133 | 28A |
| F4f156 | Fuse 156 | 2A |
| F4kE | Circuit 15 relay | 16A |
| K114 | ECO start/stop function additional battery relay | 11L |
| N10 | SAM control unit | 15L |
| N118 | Fuel pump control unit | 23L |
| N15/7 | Transfer case control unit | 57L |
| N154 | Digital tachograph control unit | 64L |
| N28/1 | Trailer recognition control unit | 37L |
| S1 | Exterior lights switch | 19L |
| U154 | Valid for 166.0 | 2F |
| U155 | Valid for 166.8 | 2G |
| U501 | Valid for xenon headlamps | 17G |
| U679 | Valid for version without xenon headlamps | 17G |
| U74 | Valid for diesel engines | 22G |
| U75 | Valid for gasoline engines | 22G |
| W17 | Right rear seat ground point | 3H |
| W7 | Right rear center section ground point | 3H |
| X1/62 | Vehicle interior electrical connector for navigation module/cradle for navigation module | 33H |
| X174/1 | Vehicle interior/front bumper electrical connector | 42J |
| X18 | Vehicle interior and harness for taillamp electrical connector | 20H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 60H |
| X35/29 | Rear bumper interior Blind Spot Monitoring electrical connector | 46H |
| X55/5 | Left rear seat adjustment connector block | 67J |
| X55/6 | Right rear seat adjustment connector block | 72J |
| Z36/31 | Short range radar front sensor voltage connector sleeve | 43H |
| Z36/35 | Rear radar sensors sensor power supply connector sleeve | 50H |
| Z36/35 | Rear radar sensors sensor power supply connector sleeve | 53H |
| Z99/13 | Radar sensors control unit circuit 87 connector sleeve | 45H |
