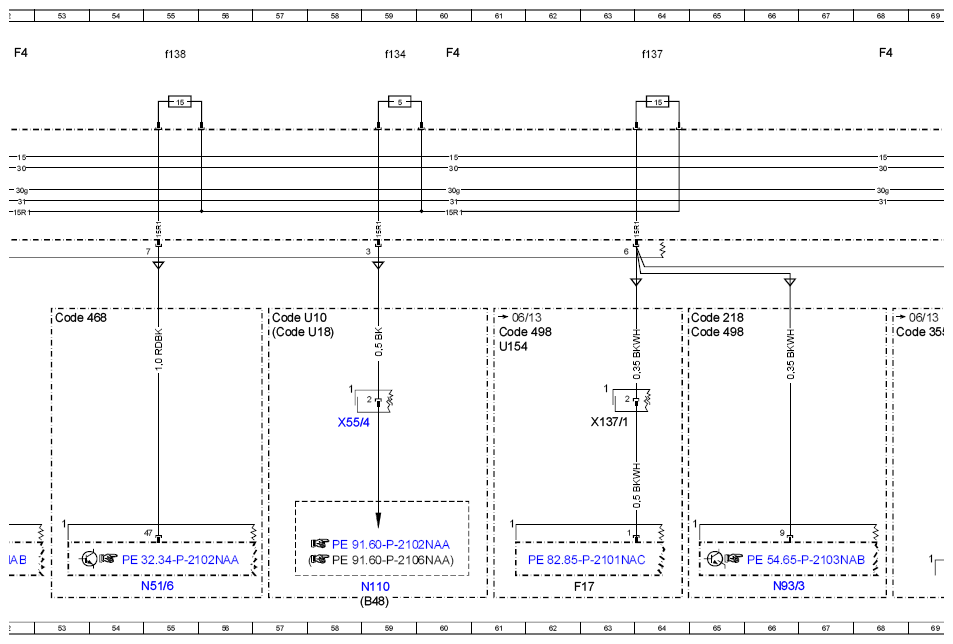

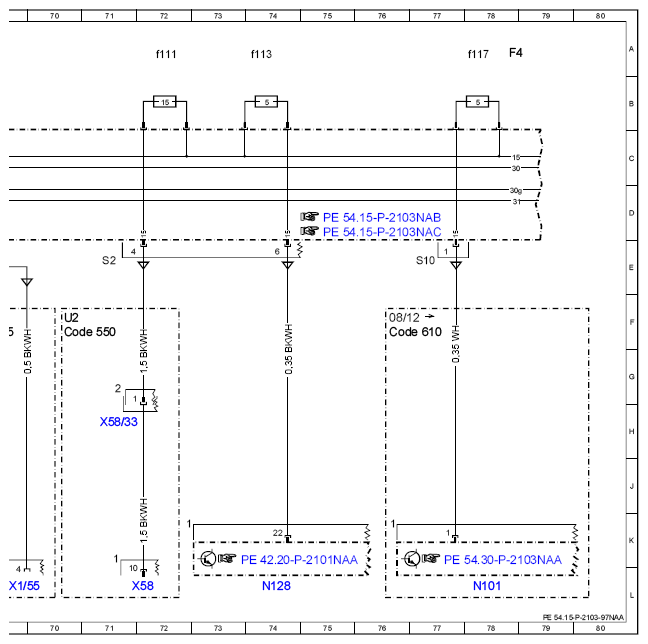

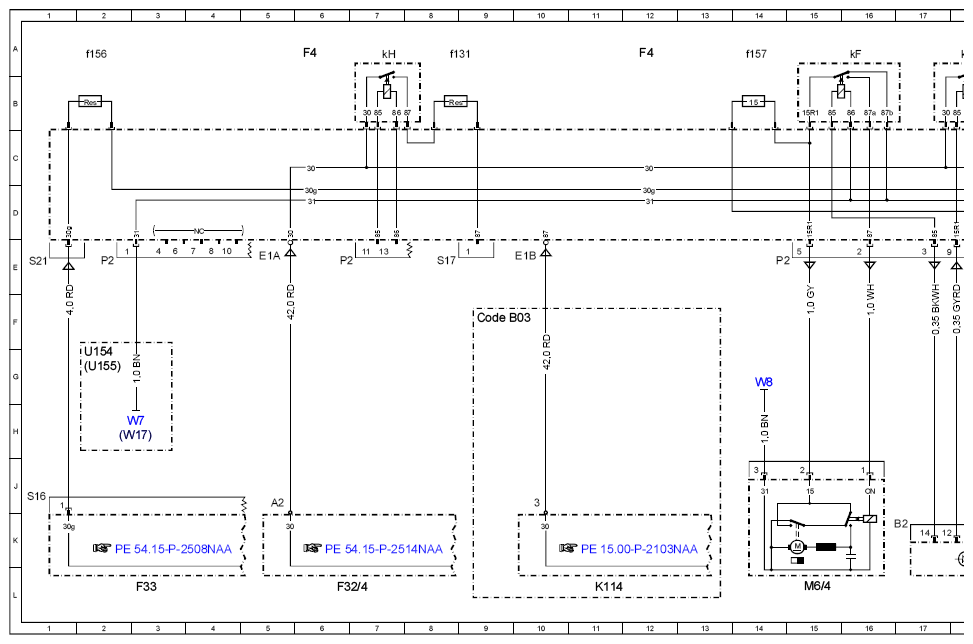

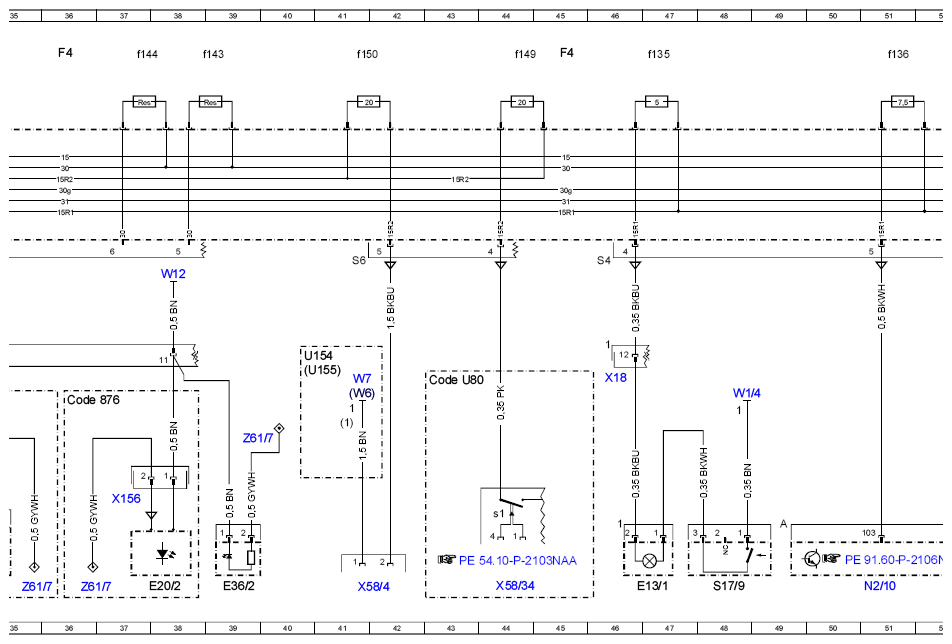

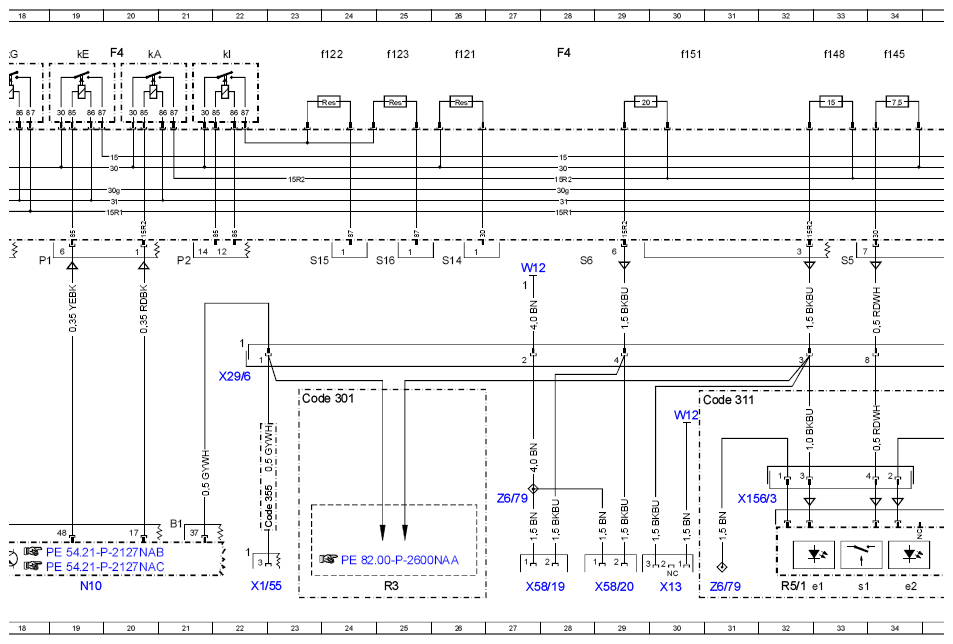

Rear Fuse And Relay Box Wiring Diagram - PE54.15-P-2103-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 Sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| B48 | Front passenger seat occupied recognition and ACSR | 59L |
| Code 218 | Backup camera | 65F |
| Code 301 | Ashtray in place of stowage compartment with flap and power outlet | 23G |
| Code 311 | Temperature-controlled cup holder | 30H |
| Code 355 | Preinstallation for navigation retrofit | 23K |
| Code 355 | Preinstallation for navigation retrofit | 68F |
| Code 468 | Active roll stabilization | 53F |
| Code 498 | Japan version | 61F |
| Code 498 | Japan version | 65F |
| Code 550 | Trailer hitch | 70F |
| Code 610 | Night View Assist | 76F |
| Code 876 | Interior lights package | 36H |
| Code B03 | ECO start/stop function | 9F |
| Code U10 | Front passenger seat with weight detection | 57F |
| Code U18 | Automatic child seat recognition (ACSR[AKSE]) | 57F |
| Code U80 | 115 V socket | 43G |
| E13/1 | Glove box lamp | 47L |
| E20/2 | Front center console cup holder illumination | 38L |
| E36/2 | Front center console illumination | 39L |
| F17 | Electronic Toll Collection preinstallation electrical fuse | 63L |
| F32/4 | Interior prefuse box | 7L |
| F33 | Battery compartment prefuse box | 3L |
| F4 | Rear fuse box | 6A |
| F4 | Rear fuse box | 12A |
| F4 | Rear fuse box | 28A |
| F4 | Rear fuse box | 20A |
| F4 | Rear fuse box | 36A |
| F4 | Rear fuse box | 45A |
| F4 | Rear fuse box | 52A |
| F4 | Rear fuse box | 60A |
| F4 | Rear fuse box | 68A |
| F4 | Rear fuse box | 78A |
| F4f111 | Fuse 111 | 72A |
| F4f113 | Fuse 113 | 74A |
| F4f117 | Fuse 117 | 78A |
| F4f121 | Fuse 121 | 26A |
| F4f122 | Fuse 122 | 24A |
| F4f123 | Fuse 123 | 25A |
| F4f131 | Fuse 131 | 8A |
| F4f134 | Fuse 134 | 59A |
| F4f135 | Fuse 135 | 47A |
| F4f136 | Fuse 136 | 51A |
| F4f137 | Fuse 137 | 64A |
| F4f138 | Fuse 138 | 55A |
| F4f143 | Fuse 143 | 39A |
| F4f144 | Fuse 144 | 37A |
| F4f145 | Fuse 145 | 34A |
| F4f148 | Fuse 148 | 33A |
| F4f149 | Fuse 149 | 44A |
| F4f150 | Fuse 150 | 41A |
| F4f151 | Fuse 151 | 30A |
| F4f156 | Fuse 156 | 2A |
| F4f157 | Fuse 157 | 14A |
| F4kA | Circuit 15R2 socket relay | 20A |
| F4kE | Circuit 15 relay | 19A |
| F4kF | Rear window wiper relay | 16A |
| F4kG | Circuit 15R1 relay | 18A |
| F4kH | Backup relay | 7A |
| F4kI | Backup relay | 22A |
| K114 | ECO start/stop function additional battery relay | 11L |
| M6/4 | Tailgate wiper motor | 15L |
| N10 | SAM control unit | 19L |
| N101 | Night View Assist control unit | 78L |
| N110 | Weight Sensing System (WSS) control unit | 59L |
| N128 | Electric parking brake control unit | 74L |
| N2/10 | Supplemental restraint system control unit | 51L |
| N51/6 | Active roll stabilization control unit | 55L |
| N93/3 | Reversing camera electronics | 66L |
| R3 | Front cigarette lighter with ashtray illumination | 25L |
| R5/1 | Cup holder | 32L |
| R5/1e1 | Residual heat indicator lamp | 33L |
| R5/1e2 | Cup holder illumination | 34L |
| R5/1s1 | Cup holder button | 33L |
| S17/9 | Glove box lamp switch | 48L |
| U154 | Valid for 166.0 | 40G |
| U154 | Valid for 166.0 | 2G |
| U154 | Valid for 166.0 | 61G |
| U155 | Valid for 166.8 | 40G |
| U155 | Valid for 166.8 | 2G |
| U2 | Valid for all except USA | 70F |
| W1/4 | Cockpit ground point | 48G |
| W12 | Ground point (center console) | 30H |
| W12 | Ground point (center console) | 27E |
| W12 | Ground point (center console) | 38E |
| W17 | Right rear seat ground point | 2H |
| W6 | Inner left D-pillar ground point | 41G |
| W7 | Right rear center section ground point | 3H |
| W7 | Right rear center section ground point | 41G |
| W8 | Liftgate ground point | 14G |
| X1/55 | External navigation electrical connector | 22L |
| X1/55 | External navigation electrical connector | 69L |
| X13 | Cigarette lighter electrical connector | 30L |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 63H |
| X156 | Illuminated cup holder separation point | 37J |
| X156/3 | Cup holder connecting point | 31J |
| X18 | Vehicle interior and harness for taillamp electrical connector | 46G |
| X29/6 | Center console electrical connector | 22G |
| X55/4 | Front passenger seat connector block | 58H |
| X58 | Trailer socket | 72L |
| X58/19 | Left 2nd seat row socket | 28L |
| X58/20 | Right 2nd seat row socket | 29L |
| X58/33 | Vehicle interior/trailer hitch electrical connector | 71H |
| X58/34 | 115 V socket | 44L |
| X58/34s1 | Socket microswitch | 44K |
| X58/4 | Load compartment socket | 42L |
| Z6/79 | Front center console circuit 31 connector sleeve | 31L |
| Z6/79 | Front center console circuit 31 connector sleeve | 27J |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 37L |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 35L |
| Z61/7 | Wiring harness connector sleeve for center console, terminal 58d | 39H |
