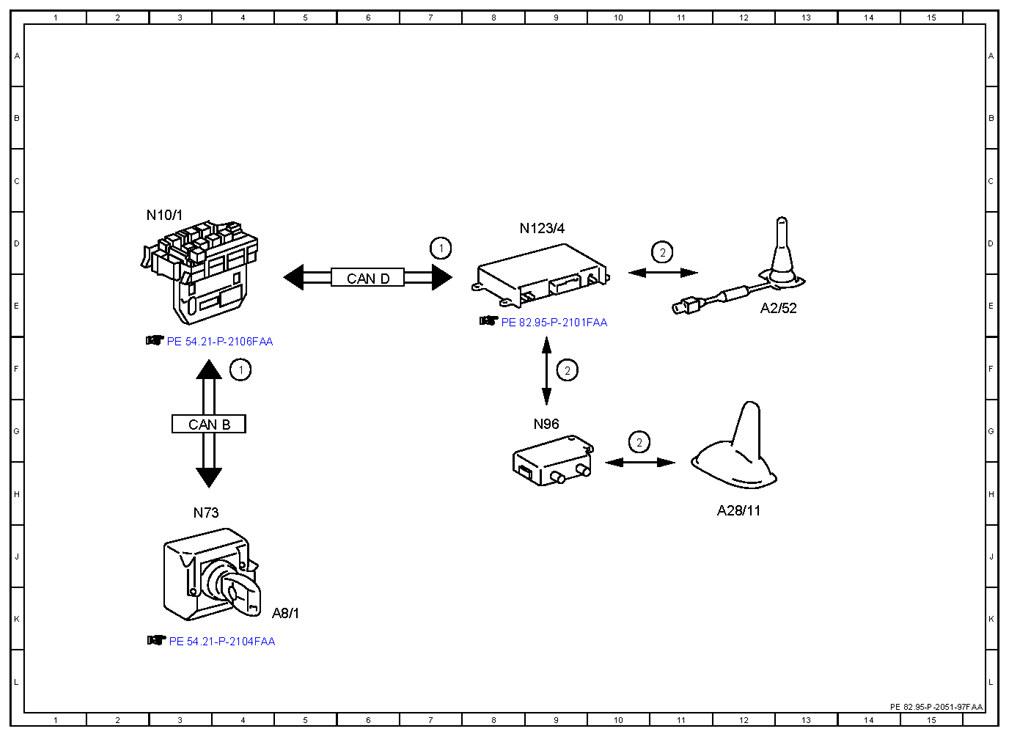

Electrical Function Schematic, TELEAID Telephone Antenna Selection - PE82.95-P-2051-97FAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 7D |
| 1 | Circuit 15, status | 4F |
| 2 | Telephone, signal | 9F |
| 2 | Telephone, signal | 10G |
| 2 | Telephone, signal | 11D |
| A2/52 | Emergency call system antenna | 12E |
| A28/11 | Multifunction antenna | 12H |
| A8/1 | Transmitter key | 5K |
| CAN B | Interior CAN | |
| CAN D | Diagnostic CAN | |
| N10/1 | Front SAM control unit with fuse and relay module | 3D |
| N123/4 | Emergency call system control unit | 9D |
| N73 | Electronic ignition switch control unit | 3H |
| N96 | Frequency switchover control unit | 9G |
