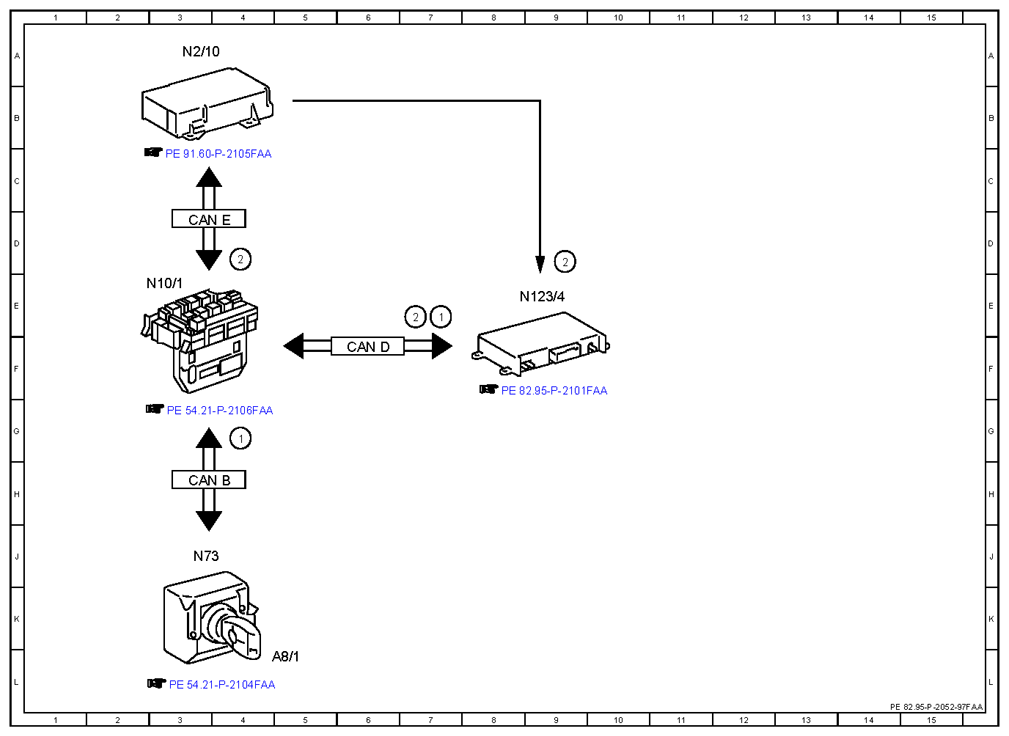

Electrical Function Schematic, TELEAID Restraint System Data - PE82.95-P-2052-97FAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 7E |
| 1 | Circuit 15, status | 4G |
| 2 | Crash, signal | 7E |
| 2 | Crash, signal | 4D |
| 2 | Crash, signal | 9D |
| A8/1 | Transmitter key | 5L |
| CAN B | Interior CAN | |
| CAN D | Diagnostic CAN | |
| CAN E | Chassis CAN | |
| N10/1 | Front SAM control unit with fuse and relay module | 3E |
| N123/4 | Emergency call system control unit | 9E |
| N2/10 | Supplemental restraint system control unit | 3A |
| N73 | Electronic ignition switch control unit | 3J |
