Electrical Function Schematic For TELEAID Status Indication - PE82.95-P-2059-97FAA

Code: Designation: Position:
1 Circuit 15, status 7H
1 Circuit 15, status 11F
2 Instrument cluster, message 4E
2 Instrument cluster, message 8F
2 Instrument cluster, message 7C
3 Audio/COMAND display, signal 7D
3 Audio/COMAND display, signal 4A
3 Audio/COMAND display, signal 9F
4 Status indication, signal 11C
4 Status indication, signal 14D
5 GPS, signal 16G
5 GPS, signal 14F
6 Telephone, signal 14K
6 Telephone, signal 12H
6 Telephone, signal 15E
A1 Instrument cluster 3F
A2/5 Global positioning system antenna splitter 16F
A2/52 Emergency call system antenna 16D
A28/11 Multifunction antenna 16L
A40/3 COMAND control unit 6A
A40/8 Audio/COMAND display 2A
A8/1 Transmitter key 8L
CAN B Interior CAN
CAN B Interior CAN
CAN B Interior CAN
CAN D Diagnostic CAN
Code 414 Electric glass tilting/sliding roof
N10/1 Front SAM control unit with fuse and relay module 6E
N123/4 Emergency call system control unit 12E
N70 Overhead control panel control unit 12B
N70/3 Overhead control panel electronics 12A
N73 Electronic ignition switch control unit 7J
N96 Frequency switchover control unit 12K
S93/3 Emergency call system button 13C
S93/6s1 MB-Info button 13C
S93/6s2 TELEDIAGNOSIS button 10C
U111 Valid for overhead control panel without CAN 10A

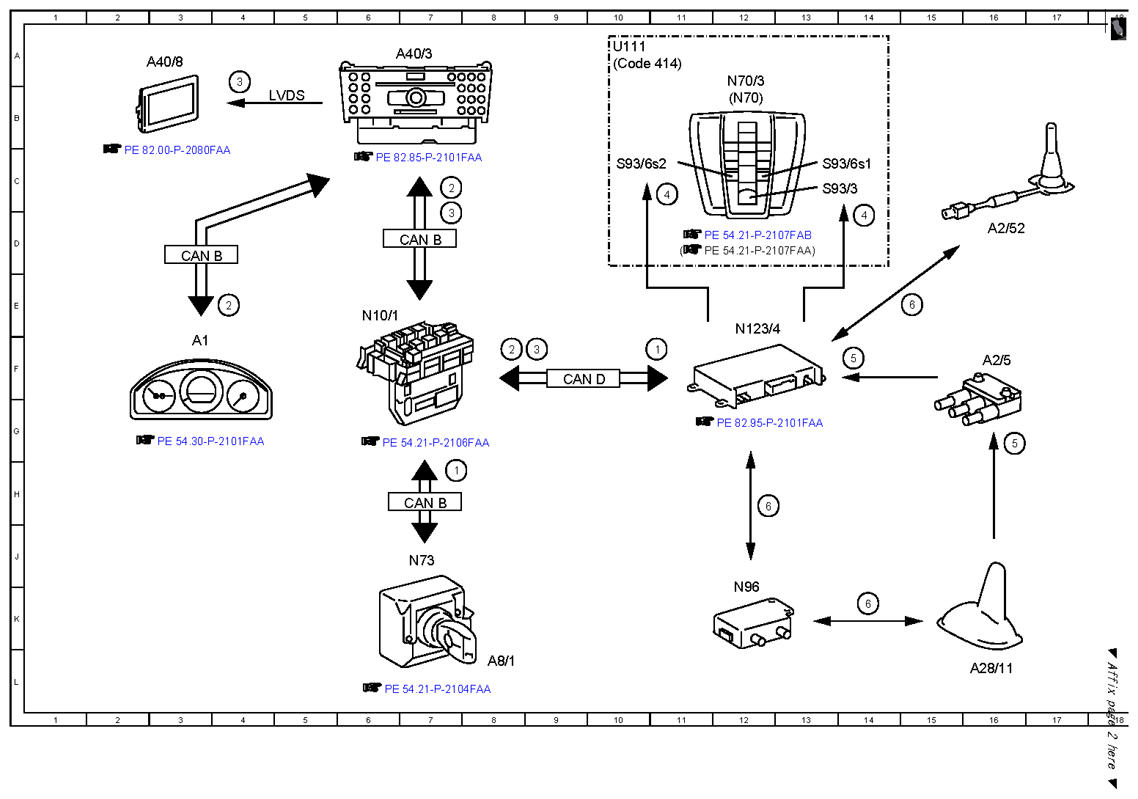

Fig 1: Teleaid Status Indication Electrical Function Schematic (1 Of 2)
G10080941Courtesy of MERCEDES-BENZ USA
Fig 2: Teleaid Status Indication Electrical Function Schematic (2 Of 2)
G10080942Courtesy of MERCEDES-BENZ USA
