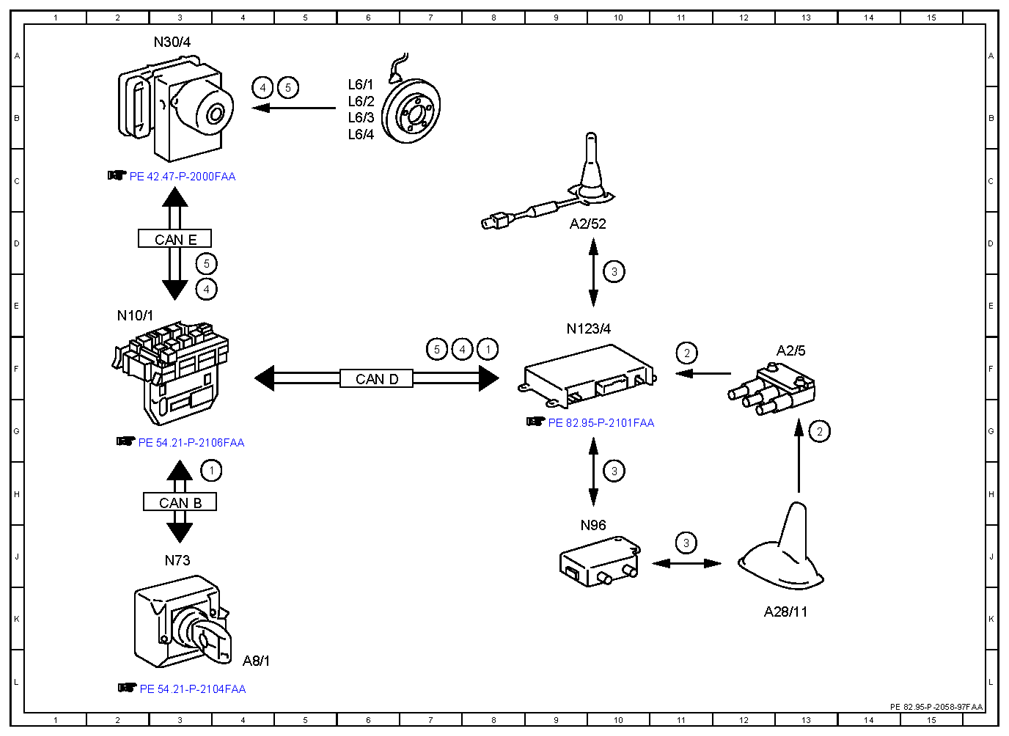

| 1 |
Circuit 15, status |
3H |
| 1 |
Circuit 15, status |
8F |
| 2 |
GPS, signal |
13G |
| 2 |
GPS, signal |
11F |
| 3 |
Telephone, signal |
11J |
| 3 |
Telephone, signal |
10H |
| 3 |
Telephone, signal |
10E |
| 4 |
Wheel speed, signal |
3E |
| 4 |
Wheel speed, signal |
7F |
| 4 |
Wheel speed, signal |
4B |
| 5 |
Wheel rotation direction, signal |
3D |
| 5 |
Wheel rotation direction, signal |
7F |
| 5 |
Wheel rotation direction, signal |
5B |
| A2/5 |
Global positioning system antenna splitter |
13F |
| A2/52 |
Emergency call system antenna |
9D |
| A28/11 |
Multifunction antenna |
12K |
| A8/1 |
Transmitter key |
4L |
| CAN B |
Interior CAN |
|
| CAN D |
Diagnostic CAN |
|
| CAN E |
Chassis CAN |
|
| L6/1 |
Left front axle rpm sensor |
6B |
| L6/2 |
Right front axle rpm sensor |
6B |
| L6/3 |
Left rear axle rpm sensor |
6B |
| L6/4 |
Right rear axle rpm sensor |
6B |
| N10/1 |
Front SAM control unit with fuse and relay module |
2E |
| N123/4 |
Emergency call system control unit |
9E |
| N30/4 |
Electronic Stability Program control unit |
3A |
| N73 |
Electronic ignition switch control unit |
3J |
| N96 |
Frequency switchover control unit |
10J |
