Electrical Function Diagram For Voice Connection Between Vehicle And Service Center, Function - PE82.95-P-2069-97FAA

Code: Designation: Position:
1 Voice input, signal 5C
1 Voice input, signal 9F
2 Telephone, signal 10D
2 Telephone, signal 13E
2 Telephone, signal 14D
3 Voice output, signal 12C
4 Mute, signal 5E
4 Mute, signal 13H
5 Circuit 15R, status 9J
5 Circuit 15R, status 11G
A2 Radio 2D
A2/52 Emergency call system antenna 9C
A28/11 Multifunction antenna 14C
A40/3 COMAND control unit 2J
A67b1 Hands-free system microphone 6C
CAN B Interior CAN 7K
CAN D Diagnostic CAN 10H
Code 389 Mobile phone preinstallation with universal interface, USA/Canada 14E
Code 510 Audio 20 with CD changer 1A
Code 512 COMAND APS with DVD changer 1F
Code 523 Audio 20 radio 1A
Code 527 COMAND APS 1F
Code 528 COMAND with DVD changer 1G
Code 810 Sound system 12J
H4/27 Center instrument panel speaker 12B
N10/1 Front SAM control unit with fuse and relay module 10J
N123/4 Emergency call system control unit 10E
N40/3 Sound system amplifier control unit 13J
N73 Electronic ignition switch control unit 5J
N96 Frequency switchover control unit 14E
U545 Not valid for model 204.9 1G
U545 Not valid for model 204.9 1B
U59 Valid for model 204.9 1H
U59 Valid for model 204.9 1C

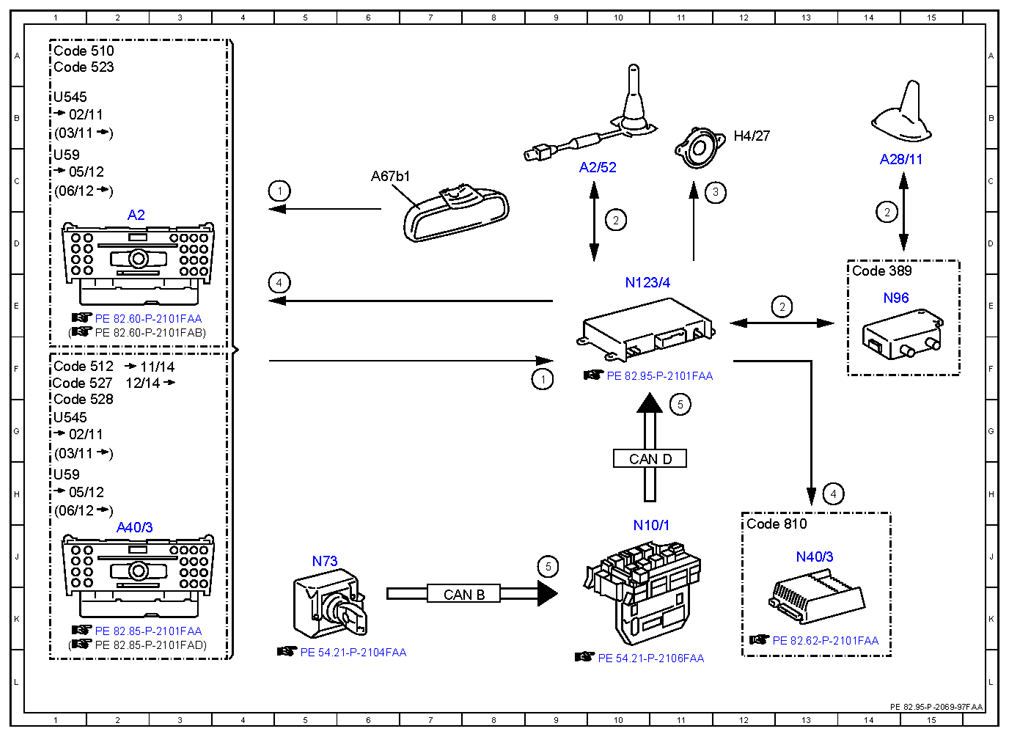

Fig 1: Voice Connection Between Vehicle And Service Center Electrical Function Schematic
G10080948Courtesy of MERCEDES-BENZ USA
