Electrical Function Diagram For Status Display Of Emergency Call System, Function - PE82.95-P-2061-97FAA

Code: Designation: Position:
1 Circuit 15R, status 11J
1 Circuit 15R, status 13F
2 Status indication, signal 4K
2 Status indication, signal 11F
2 Status indication, signal 11D
2 Status indication, signal 13H
3 Check signal, signal 11H
3 Check signal, signal 11F
3 Check signal, signal 14K
3 Check signal, signal 14J
3 Check signal, signal 13G
3 Check signal, signal 13C
3 Check signal, signal 16F
3 Check signal, signal 17E
3 Check signal, signal 21E
4 Audio/COMAND display, message 7J
4 Audio/COMAND display, message 9C
4 Audio/COMAND display, message 13H
4 Audio/COMAND display, message 5A
5 Switch-on request, signal 4C
A1 Instrument cluster 3K
A2 Radio 5F
A2/5 Global positioning system antenna splitter 19D
A2/52 Emergency call system antenna 12C
A28/11 Multifunction antenna 22F
A40/3 COMAND control unit 8F
A40/8 Audio/COMAND display 4A
A8/1 Transmitter key 6K
CAN A Telematics CAN 4C
CAN B Interior CAN 8L
CAN B Interior CAN 9J
CAN B Interior CAN 9K
CAN C Drive train CAN 15K
CAN C Drive train CAN 15J
CAN D Diagnostic CAN 13G
Code 255 AMG Performance Media 7A
Code 389 Mobile phone preinstallation with universal interface, USA/Canada 18E
Code 508 Navigation module preinstallation 18C
Code 509 Navigation module 18C
Code 510 Audio 20 with CD changer 4D
Code 512 COMAND APS with DVD changer 18B
Code 512 COMAND APS with DVD changer 7D
Code 523 Audio 20 radio 4E
Code 527 COMAND APS 7E
Code 527 COMAND APS 18C
Code 528 COMAND with DVD changer 7E
LVDS Low voltage differential signal 9D
LVDS Low voltage differential signal 6B
N10/1 Front SAM control unit with fuse and relay module 13J
N123/4 Emergency call system control unit 12D
N125/3 AMG Performance Media control unit 8A
N2/10 Supplemental restraint system control unit 16G
N30/4 Electronic Stability Program control unit 19J
N30/4 Electronic Stability Program control unit 19J
N73 Electronic ignition switch control unit 6J
N96 Frequency switchover control unit 18E
S93/3 Emergency call system button 10F
S93/6s1 MB-Info button 10C
S93/6s2 Breakdown assistance button 10D
U57 Valid for model 204.2 17K
U57 Valid for model 204.2 17J
U58 Valid for model 204.0 17K
U58 Valid for model 204.0 17J
U59 Valid for model 204.9 17K
U59 Valid for model 204.9 17J
U60 Valid for model 204.3 17K

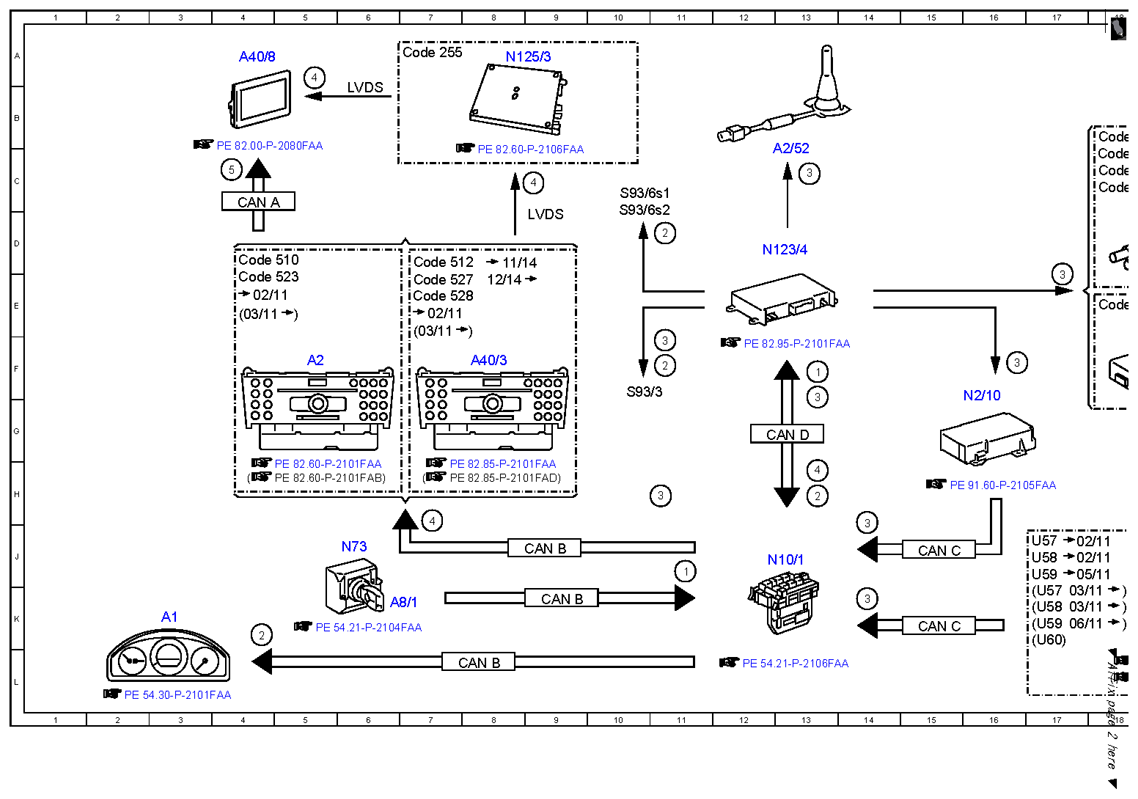

Fig 1: Emergency Call System Electrical Function Schematic (1 Of 2)
G10080943Courtesy of MERCEDES-BENZ USA

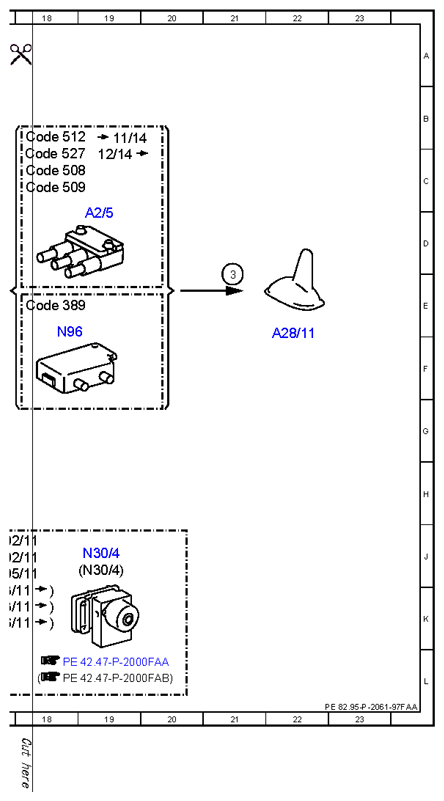

Fig 2: Emergency Call System Electrical Function Schematic (2 Of 2)
G10080944Courtesy of MERCEDES-BENZ USA
