| 10 |
Operation, signal |
12J |
| 10 |
Operation, signal |
15K |
| 2 |
Multifunction steering wheel button group, signal |
14D |
| 2 |
Multifunction steering wheel button group, signal |
19E |
| 2 |
Multifunction steering wheel button group, signal |
19C |
| 2 |
Multifunction steering wheel button group, signal |
16B |
| 3 |
Wake-up, signal |
13J |
| 4 |
Video, signal |
14G |
| 5 |
Switch-on request, signal |
10C |
| 6 |
Audio/COMAND controller, request |
7D |
| 7 |
Audio/COMAND display, signal |
11C |
| 8 |
Audio, signal |
7H |
| 8 |
Audio, signal |
12G |
| 8 |
Audio, signal |
14K |
| 9 |
Voice input, signal |
6D |
| A1 |
Instrument cluster |
14A |

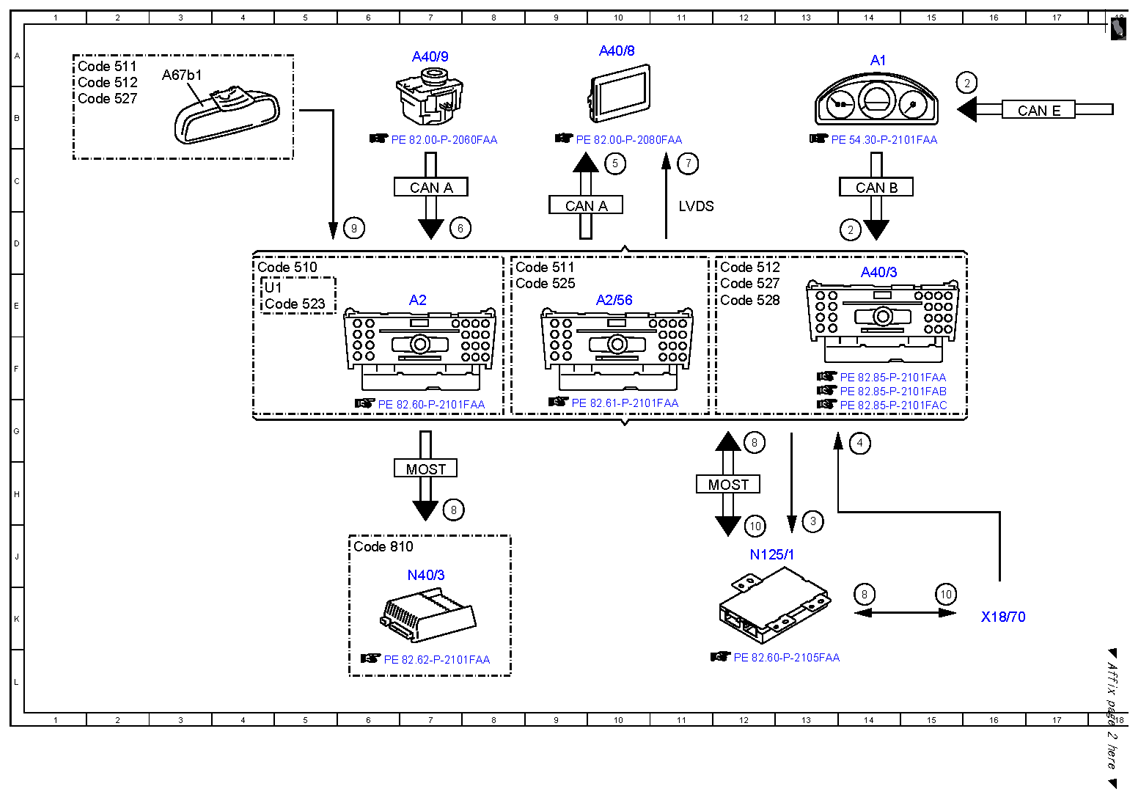

| A2 |
Radio |
7E |
| A2/56 |
Radio with auto pilot system |
10E |
| A40/3 |
COMAND control unit |
14E |
| A40/8 |
Audio/COMAND display |
10A |
| A40/9 |
Audio/COMAND control panel |
7A |
| A67b1 |
Hands-free system microphone |
3A |
| CAN A |
Telematics CAN |
7C |
| CAN A |
Telematics CAN |
9C |
| CAN B |
Interior CAN |
14C |
| CAN E |
Chassis CAN |
17B |
| Code 510 |
Audio 20 with CD changer |
4D |
| Code 511 |
Audio 50 APS incl. DVD changer |
1A |
| Code 511 |
Audio 50 APS incl. DVD changer |
8D |
| Code 512 |
COMAND APS with DVD changer |
12D |
| Code 512 |
COMAND APS with DVD changer |
1B |
| Code 523 |
Audio 20 radio |
4E |
| Code 525 |
Audio 50 APS radio (CD) |
8E |
| Code 527 |
COMAND APS |
12E |
| Code 527 |
COMAND APS |
1B |
| Code 528 |
COMAND with DVD changer |
12E |
| Code 810 |
Sound system |
6J |
| LIN E1 |
Steering LIN |
20D |
| LVDS |
Low voltage differential signal |
11C |
| MOST |
Media Oriented System Transport |
7H |
| MOST |
Media Oriented System Transport |
12H |
| N125/1 |
Media interface control unit |
12J |
| N135 |
Steering wheel electronics |
20E |
| N40/3 |
Sound system amplifier control unit |
7J |

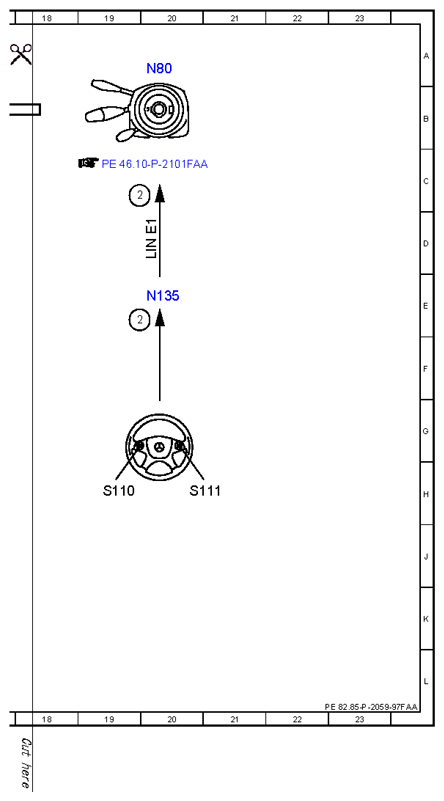

| N80 |
Steering column module control unit |
20A |
| S110 |
Left multifunction steering wheel button group |
19H |
| S111 |
Right multifunction steering wheel button group |
20H |
| U1 |
Valid for USA |
4E |
| X18/70 |
Media interface electrical connector |
16K |
