Cockpit Management And Data System (COMAND) Control Unit Wiring Diagram - PE82.85-P-2101-97FAB

Code: Designation: Position:
A0 Color code key 64L
A2/18 FM, AM and CL [ZV] antenna amplifier 52L
A2/19 Rear window antenna FM antenna amplifier 51L
A2/19 Rear window antenna FM antenna amplifier 54L
A2/51 Rear spoiler antenna 58L
A2/71 Rear window antenna amplifier 1 56L
A40/3 COMAND control unit 12A
A40/3 COMAND control unit 4A
A40/3 COMAND control unit 21A
A40/3 COMAND control unit 28A
A40/3 COMAND control unit 36A
A40/3 COMAND control unit 44A
A40/3 COMAND control unit 52A
A40/3 COMAND control unit 60A
A40/4 DVD player 61L
A40/8 Audio/COMAND display 32L
A67 Inside rearview mirror 20L
A67b1 Hands-free system microphone 20K
A67x1 Inside rearview mirror unit electrical connector 18G
A90/3 TV digital tuner 47L
CAN A Telematics CAN 25K
CAN B Interior CAN 6K
Code 218 Backup camera 35E
Code 518 Media Interface 35E
H4/1 Left front door speaker 11L
H4/1h1 Left front door tweeter 12L
H4/1h2 Left front door bass speaker 11L
H4/2 Right front door speaker 14L
H4/2h1 Right front door tweeter 14L
H4/2h2 Right front door bass speaker 13L
H4/3 Left rear door speaker 17L
H4/4 Right rear door speaker 16L
M4/13 COMAND fan motor 29L
MOST Media Oriented System Transport 8H
N10/1 Front SAM control unit with fuse and relay module 3L
N10/1f26 Fuse 26 2L
U110 Valid for overhead control panel with CAN 18D
U111 Valid for overhead control panel without CAN 18D
U12 Valid for left-hand drive vehicles 2C
U13 Valid for right-hand drive vehicles 2C
U500 Not valid for sound system 9A
U57 Valid for model 204.2 53E
U58 Valid for model 204.0 50E
U59 Valid for model 204.9 53F
U59 Valid for model 204.9 56F
W15/5 Left front footwell ground point 3E
W15/7 Right front footwell ground point 3F
X1/19 AM/FM antenna amplifier electrical connector 53H
X1/19 AM/FM antenna amplifier electrical connector 55H
X120 Radio fan electrical connector 28H
X30/32 Left vehicle floor interior CAN voltage distributor electrical connector 7L
X30/35 Telematics CAN voltage distributor electrical connector 26L
X35/1 Left front door electrical connector 10H
X35/2 Right front door electrical connector 12H
X35/3 Left rear door electrical connector 17H
X35/4 Right rear door electrical connector 15H
X39/45 AUX jack electrical connector 24H
Z20/73 Tracer wire connector sleeve 23G
Z28/34z1 TV tuner shielding connector sleeve 46E
Z28/34z2 TV tuner shielding connector sleeve 48E
Z35/10 MOST wake-up signal connector sleeve 7E

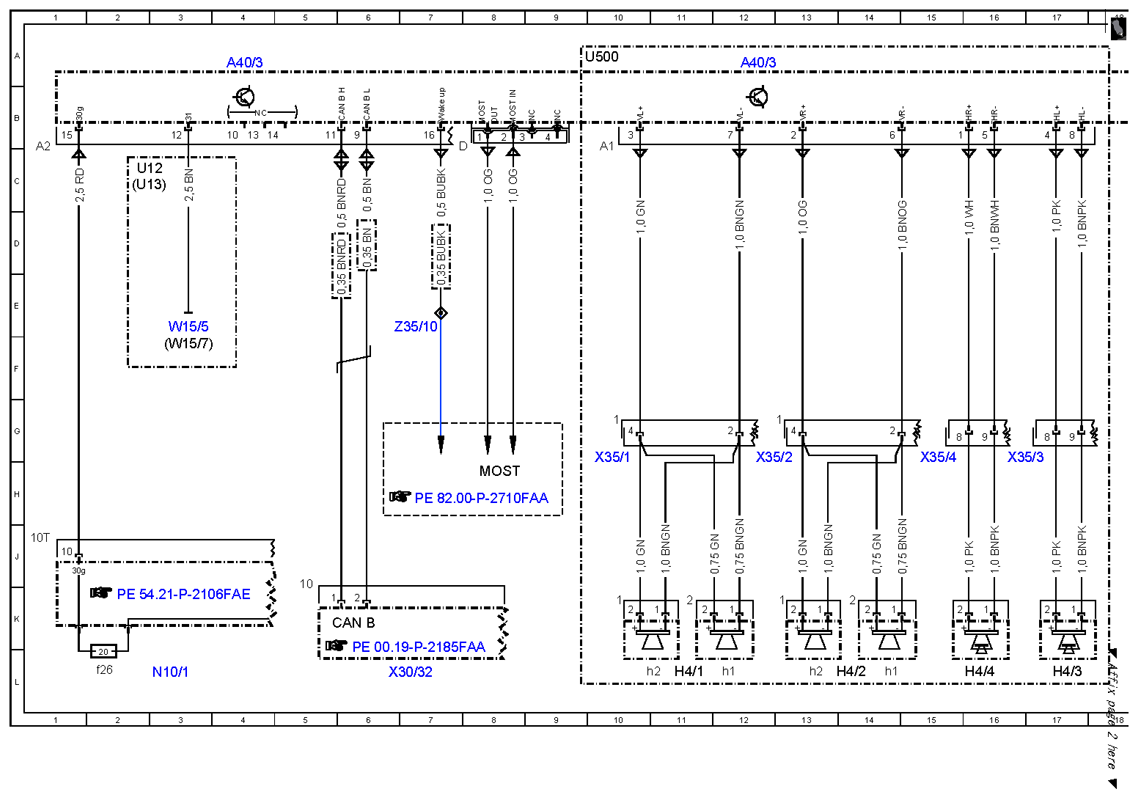

Fig 1: Cockpit Management And Data System Control Unit - Wiring Diagram (1 Of 4)
G10080910Courtesy of MERCEDES-BENZ USA

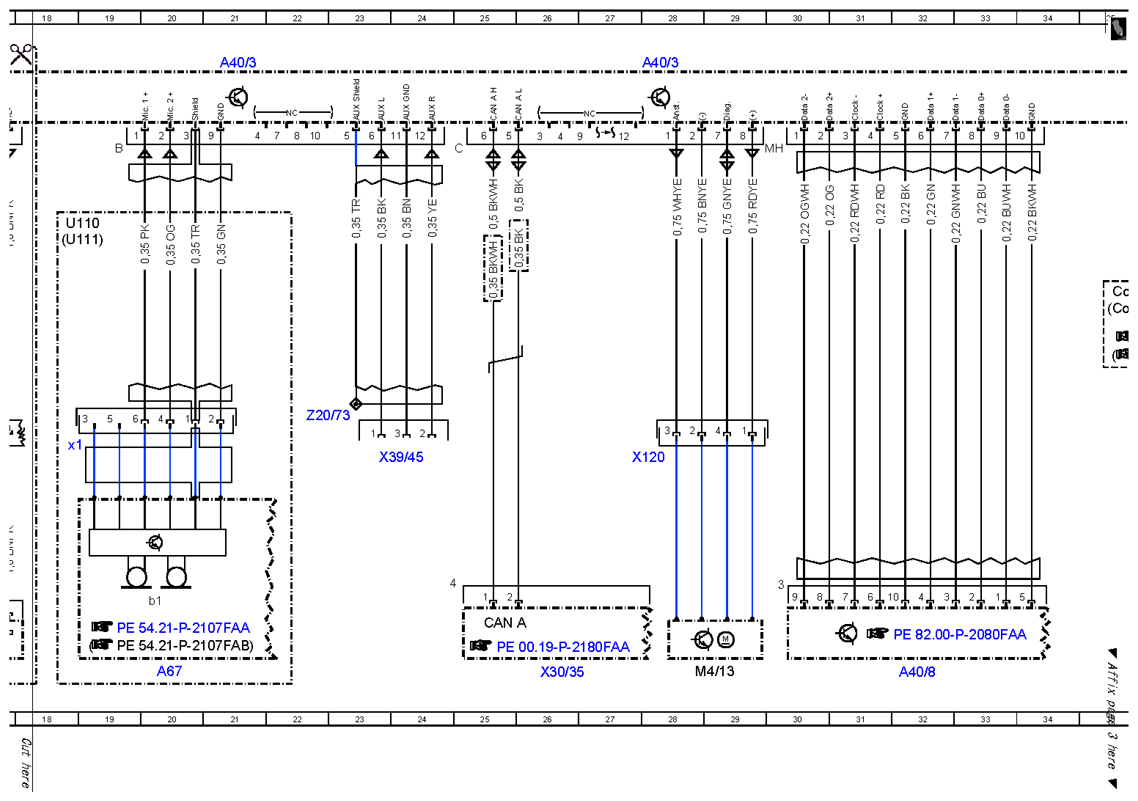

Fig 2: Cockpit Management And Data System Control Unit - Wiring Diagram (2 Of 4)
G10080911Courtesy of MERCEDES-BENZ USA

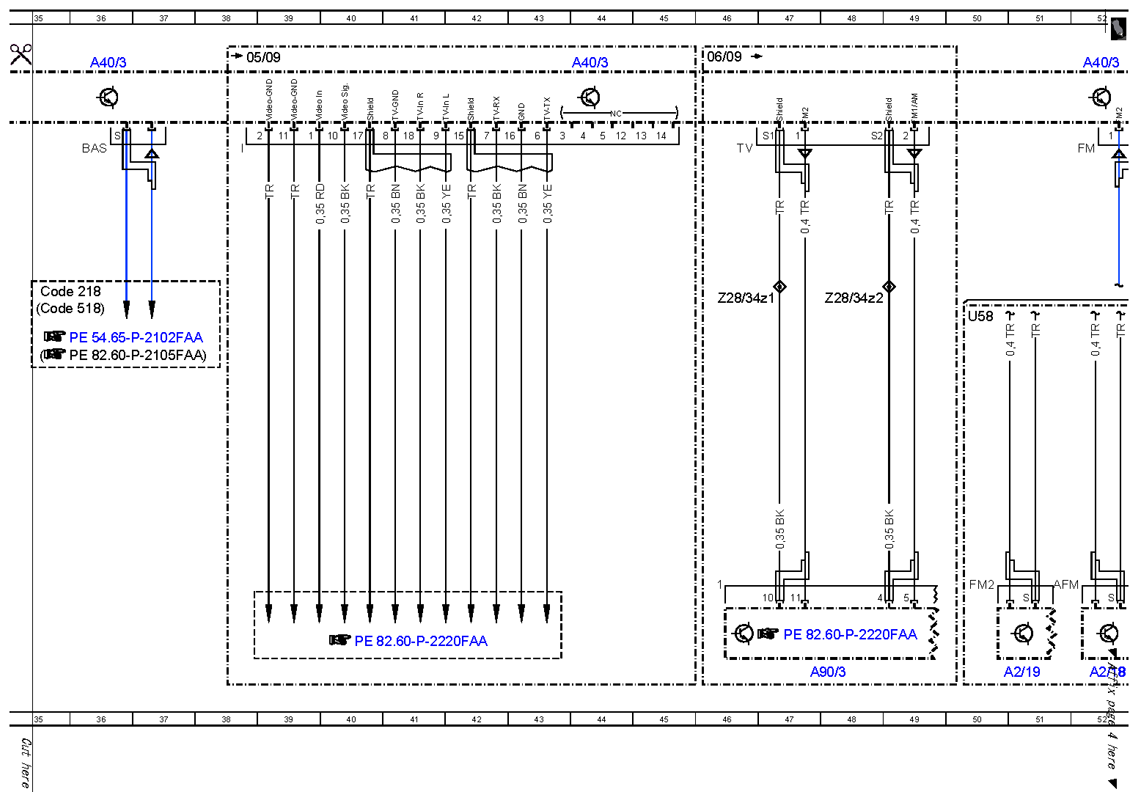

Fig 3: Cockpit Management And Data System Control Unit - Wiring Diagram (3 Of 4)
G10080912Courtesy of MERCEDES-BENZ USA

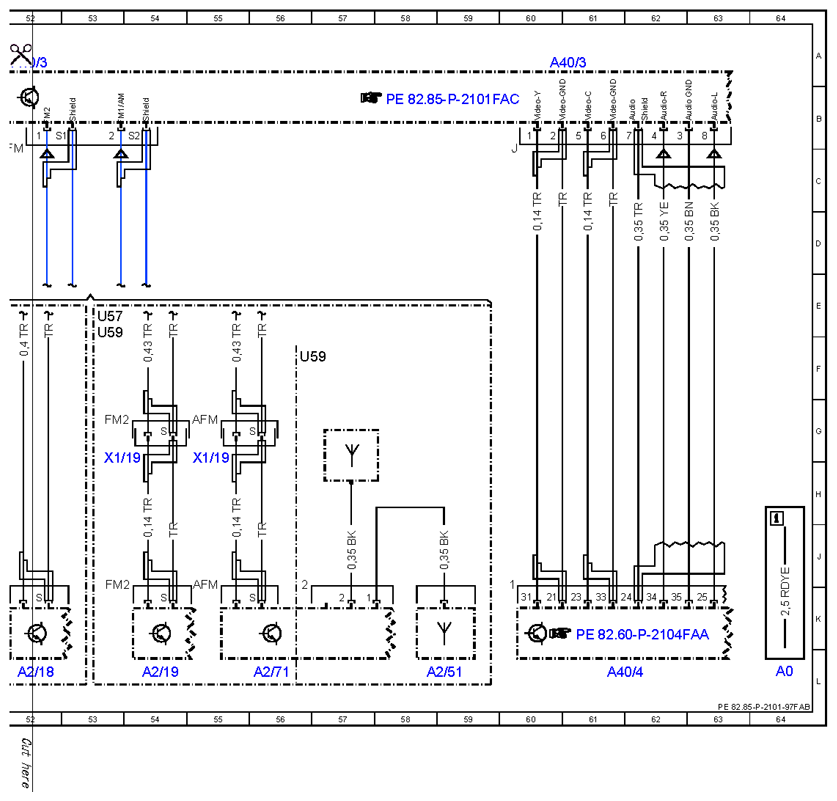

Fig 4: Cockpit Management And Data System Control Unit - Wiring Diagram (4 Of 4)
G10080913Courtesy of MERCEDES-BENZ USA
