Wiring diagram for radio (RD) control unit - PE82.60-P-2101-97FAA

Code: Designation: Position:
A0 Color code key 80L
A2 Radio 4A
A2 Radio 12A
A2 Radio 28A
A2 Radio 20A
A2 Radio 36A
A2 Radio 45A
A2 Radio 53A
A2 Radio 61A
A2 Radio 69A
A2/18 FM, AM and CL [ZV] antenna amplifier 65L
A2/19 Rear window antenna FM antenna amplifier 64L
A2/19 Rear window antenna FM antenna amplifier 67L
A2/51 Rear spoiler antenna 72L
A2/53 Mobile phone and stationary heater radio remote control antenna splitter 13L
A2/71 Rear window antenna amplifier 1 69L
A2/91 Bluetooth antenna 73L
A2/91x1 Bluetooth antenna electrical connector 73J
A28/11 Multifunction antenna 16L
A28/11x1 Multifunction antenna electrical connector 16H
A28/13 Compensator/cellular telephone system UMTS 19L
A34/7 Bluetooth module 8L
A34/7x1 Bluetooth® module electrical connector 1 9H
A40/8 Audio/COMAND display 60L
A67 Inside rearview mirror 44L
A67b1 Hands-free system microphone 43K
A67b2 Voice control system microphone 44K
A67x1 Inside rearview mirror unit electrical connector 42G
CAN A Telematics CAN 54K
CAN B Interior CAN 27K
Code 228 Stationary heater 11F
Code 228 Stationary heater 17D
Code 359 TELEAID emergency call system 21D
Code 359 TELEAID emergency call system 46D
Code 386 Mobile phone 5D
H4/1 Left front door speaker 34L
H4/1h1 Left front door tweeter 35L
H4/1h2 Left front door bass speaker 34L
H4/2 Right front door speaker 37L
H4/2h1 Right front door tweeter 38L
H4/2h2 Right front door bass speaker 36L
H4/3 Left rear door speaker 41L
H4/4 Right rear door speaker 39L
MOST Media Oriented System Transport 31K
N10/1 Front SAM control unit with fuse and relay module 3L
N10/1f16 Fuse 16 4L
N10/1f26 Fuse 26 2L
N123/4 Emergency call system control unit 23L
N123/4 Emergency call system control unit 48L
U110 Valid for overhead control panel with CAN 42D
U111 Valid for overhead control panel without CAN 42D
U12 Valid for left-hand drive vehicles 2C
U13 Valid for right-hand drive vehicles 2D
U196 Valid for VCS [SBS] 44J
U500 Not valid for sound system 33A
U57 Valid for model 204.2 66E
U58 Valid for model 204.0 63E
U59 Valid for model 204.9 66F
U59 Valid for model 204.9 69F
W15/5 Left front footwell ground point 3E
W15/5 Left front footwell ground point 7E
W15/7 Right front footwell ground point 3F
X1/19 AM/FM antenna amplifier electrical connector 67H
X1/19 AM/FM antenna amplifier electrical connector 68H
X30/32 Left vehicle floor interior CAN voltage distributor electrical connector 27L
X30/35 Telematics CAN voltage distributor electrical connector 53L
X35/1 Left front door electrical connector 33H
X35/2 Right front door electrical connector 36H
X35/3 Left rear door electrical connector 40H
X35/4 Right rear door electrical connector 39H
X39/37 Mobile phone electrical connector 6H
X39/45 AUX jack electrical connector 52H
Z20/73 Tracer wire connector sleeve 51G
Z35/10 MOST wake-up signal connector sleeve 29E

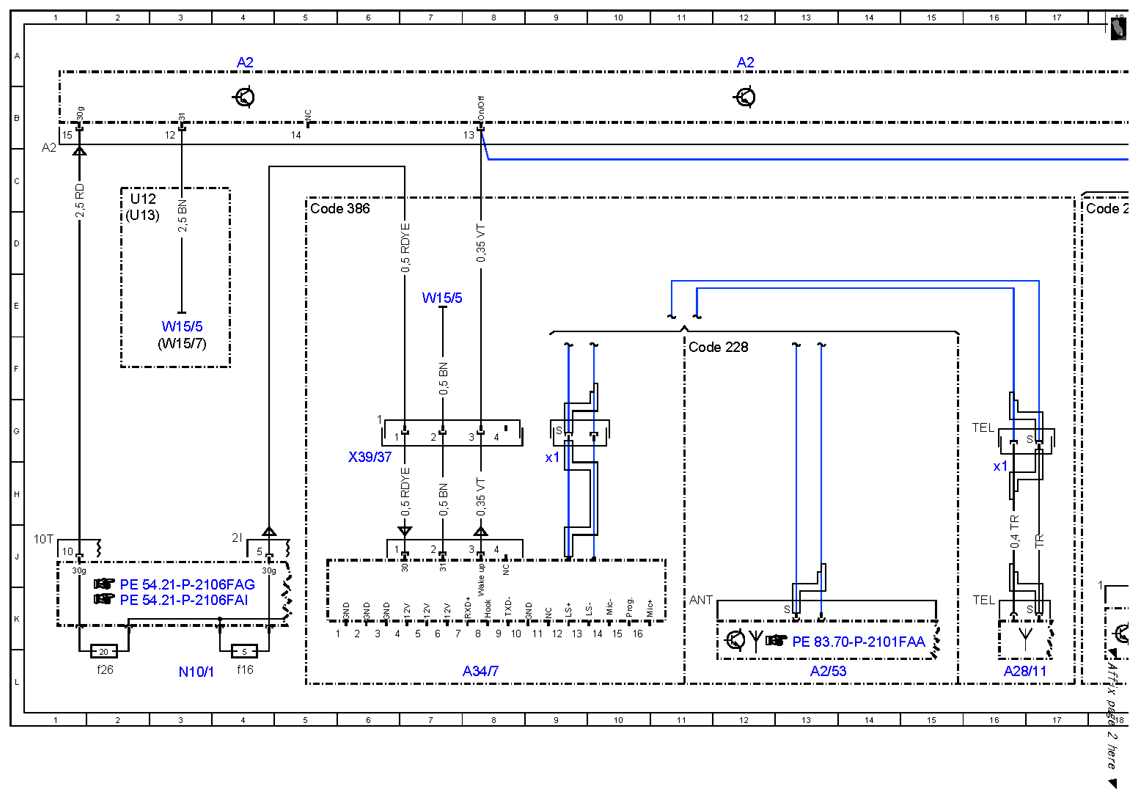

Fig 1: Radio Control Unit - Wiring Diagram (1 Of 5)
G10080805Courtesy of MERCEDES-BENZ USA

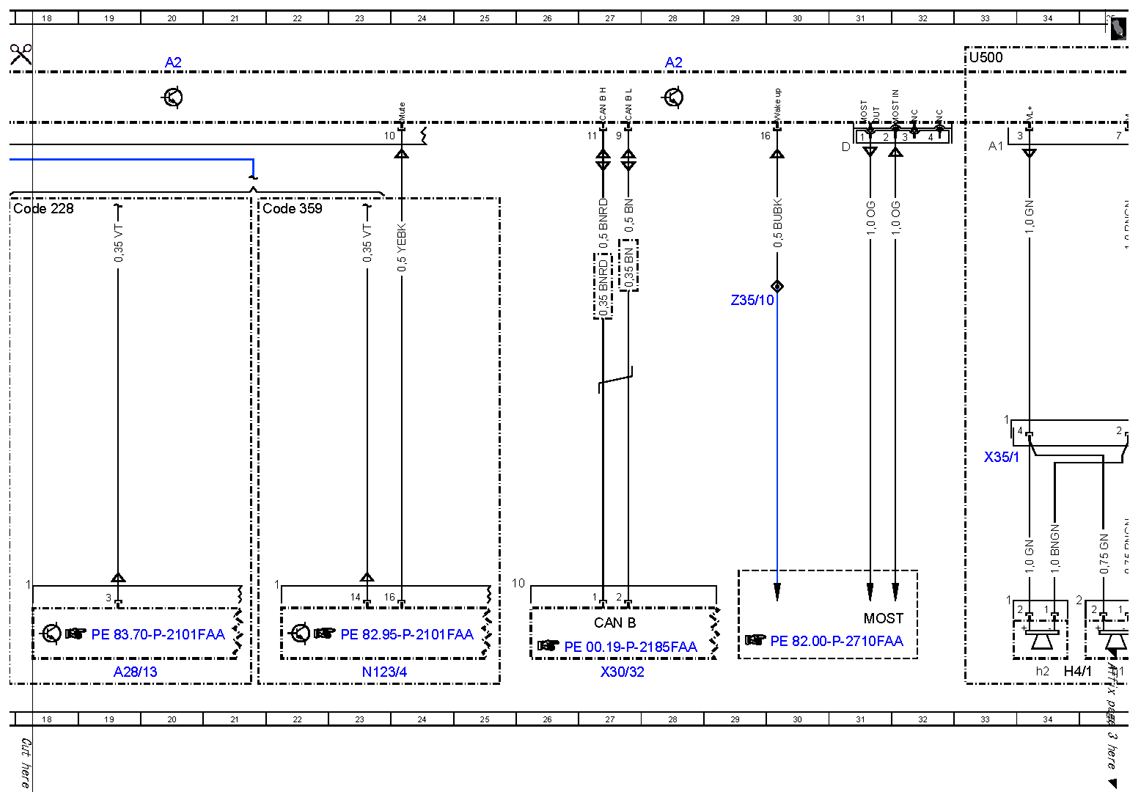

Fig 2: Radio Control Unit - Wiring Diagram (2 Of 5)
G10080806Courtesy of MERCEDES-BENZ USA

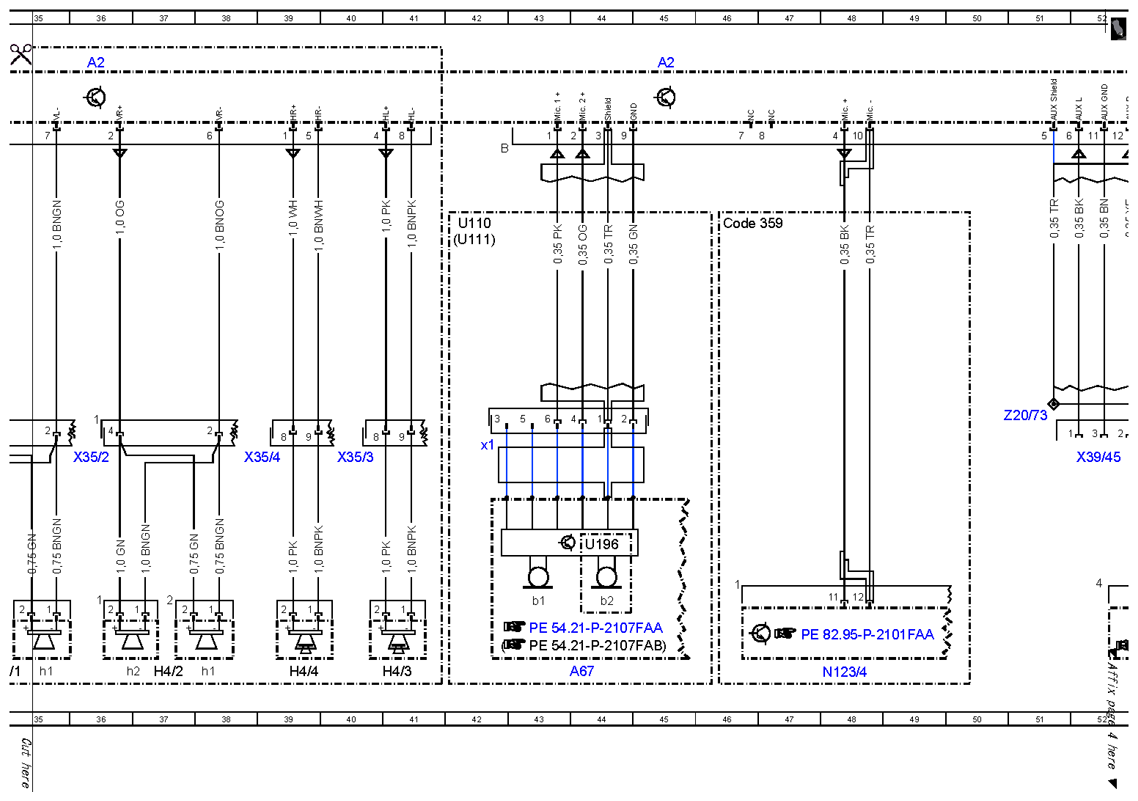

Fig 3: Radio Control Unit - Wiring Diagram (3 Of 5)
G10080807Courtesy of MERCEDES-BENZ USA

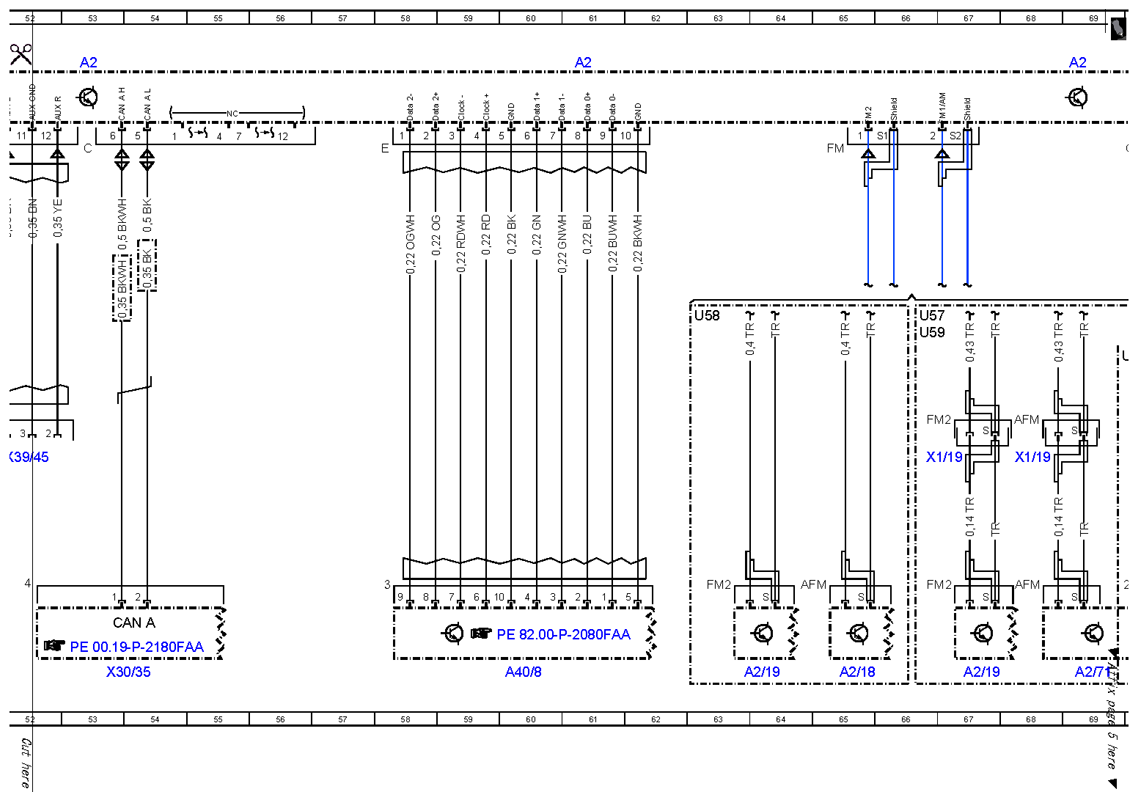

Fig 4: Radio Control Unit - Wiring Diagram (4 Of 5)
G10080808Courtesy of MERCEDES-BENZ USA

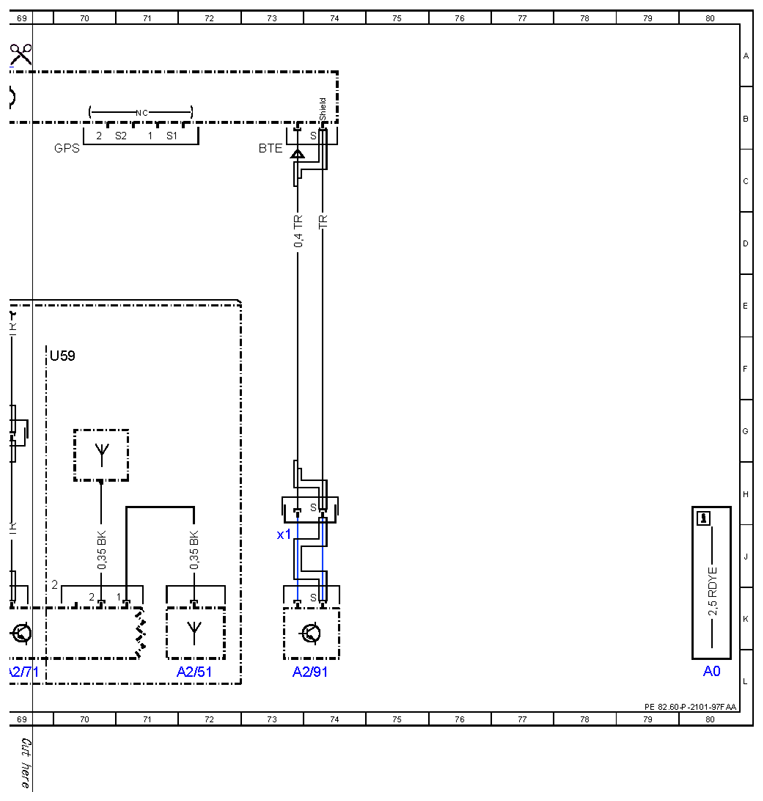

Fig 5: Radio Control Unit - Wiring Diagram (5 Of 5)
G10080809Courtesy of MERCEDES-BENZ USA
