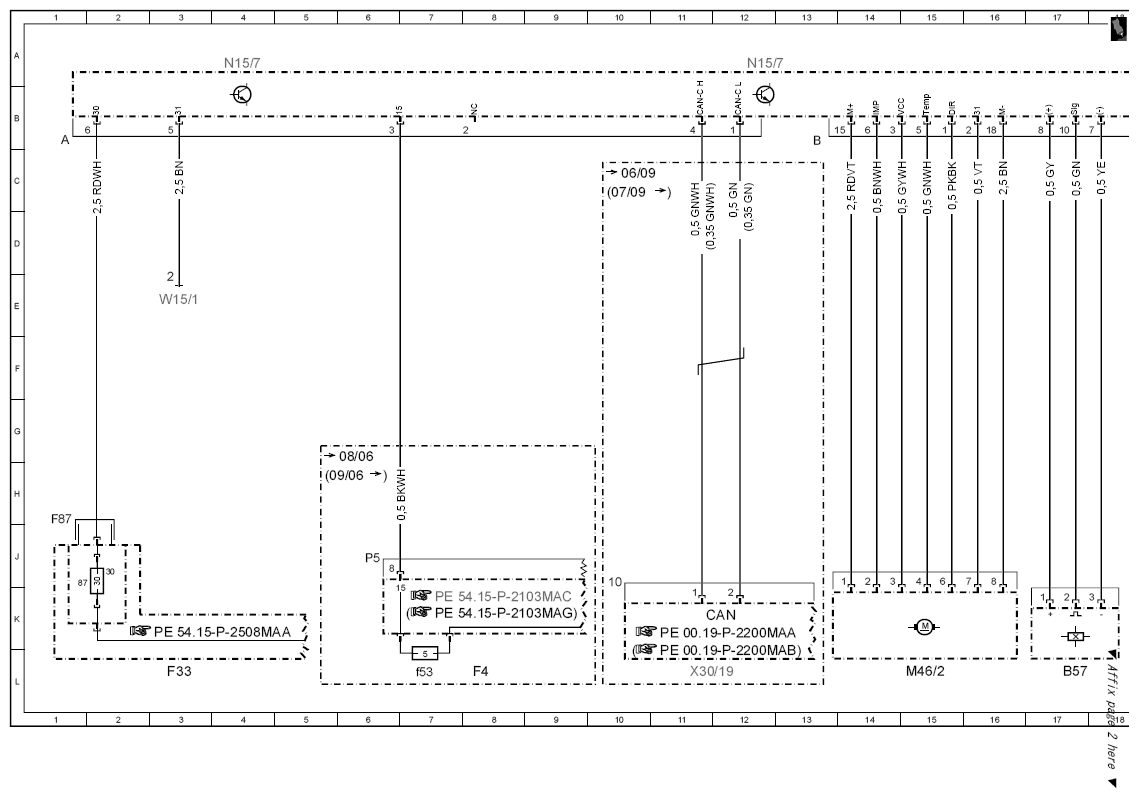

Wiring diagram for transfer case control unit - PE28.19-P-2101-97MAA
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23J |
| B57 | Transfer case absolute sensor | 17L |
| F33 | Battery compartment prefuse box | 3L |
| F33f87 | Fuse 87 | 1J |
| F4 | Load compartment fuse and relay box | 8L |
| F4f53 | Fuse 53 | 7L |
| M46/2 | Transfer case actuator motor | 15L |
| N15/7 | Transfer case control unit | 4A |
| N15/7 | Transfer case control unit | 12A |
| N15/7 | Transfer case control unit | 20A |
| W15/1 | Ground (right footwell) | 3E |
| X30/19 | Passenger-side voltage distributor (CAN C) connector | 11L |
| Y108 | Transfer case switchover magnet | 19L |
