Electrical function schematic for transfer case/rear axle differential lock control - PE28.19-U-2053-99MAB

Code: Designation: Position:
1 Steering angle sensor, signal 12 G
10 Vehicle speed, signal 10 D
11 Engine control, status 8 E
12 Multifunction display, actuation 21 J
13 ESP warning lamp, actuation 21 J
14 Speed setting, status 13 G
15 Range selection position, status 8 G
16 Vehicle level, status 9 G
2 Multifunction steering wheel button group, signal 12 H
3 Low Range switch, status 13 E
3 Low Range switch, status 22 B
4 Differential lock, status 13 E
4 Differential lock, status 23 B
5 Transfer case, status 5 E
5 Transfer case, status 10 C
5 Transfer case, status 10 J
5 Transfer case, status 17 D
5 Transfer case, status 20 D
5 Transfer case, status 24 B
6 Transfer case/rear axle differential lock diagnosis, communication 14 E
6 Transfer case/rear axle differential lock diagnosis, communication 18 B
6 Transfer case/rear axle differential lock diagnosis, communication 19 B
6 Transfer case/rear axle differential lock diagnosis, communication 20 D
6 Transfer case/rear axle differential lock diagnosis, communication 22 D
6 Transfer case/rear axle differential lock diagnosis, communication 24 E
7 Transmission control, status 10 G
8 Rear axle differential lock, status 12 E
9 Service brake, status 10 E
A1 Instrument cluster 20 K
A1e41 ESP warning lamp 21 J
A1p13 Multifunction display 18 H
A7/3 Traction system hydraulic unit 12 B
A7/7s1 BAS release switch 7 C
A80 Intelligent servo module for DIRECT SELECT 5 K
B37 Accelerator pedal sensor 2 K
B57 Transfer case absolute sensor 13 H
CAN B Interior CAN 23 C
CAN C Engine compartment CAN 6 F
CAN C Engine compartment CAN 8 J
CAN C Engine compartment CAN 10 D
CAN C Engine compartment CAN 10 J
CAN C Engine compartment CAN 11 D
CAN C Engine compartment CAN 12 J
CAN C Engine compartment CAN 14 F
CAN C Engine compartment CAN 18 C
CAN C Engine compartment CAN 20 G
CAN C Engine compartment CAN 20 E
CAN D Diagnostic CAN 21 E
L6/1 Left front wheel speed sensor 5 A
L6/2 Right front wheel speed sensor 5 B
L6/3 Left rear wheel speed sensor 5 B
L6/4 Right rear wheel speed sensor 5 B
LIN 1 Instrument panel LIN 27 C
LIN E1 Steering LIN 15 K
M46/2 Transfer case actuator motor 8 D
M70 Rear axle differential actuator motor 14 C
N15/7 Transfer case control module 10 E
N15/9 Rear axle differential lock control module 16 B
N3/10 ME-SFI [ME] control module 3 F
N3/9 CDI control module 3 C
N47-5 ESP control module 10 A
N49 Steering angle sensor 12 J
N51 AIRMATIC control unit 8 K
N72 Lower control field control module 29 B
N72/1 Upper control panel control module 25 B
N72s31 Low Range switch 29 E
N72s34 Differential lock thumb wheel 29 E
N80 Steering column module 14 K
N93 Central gateway control module 21 B
S110 Left multifunction steering wheel pushbutton group 16 K
S111 Right multifunction steering wheel pushbutton group 18 K
U127 Valid for engine 272, engine 273 KE 2 F
U152 Valid for engine 156 2 F
U552 Valid for offroad package 29 E
U880 Valid for engine 642 2 C
U932 Valid for engine 642 BLUETEC 2 C
X11/4 Data link connector 25 E
Y108 Transfer case switchover magnet 8 H
Y3/8 Electric control unit (VGS) 10 K

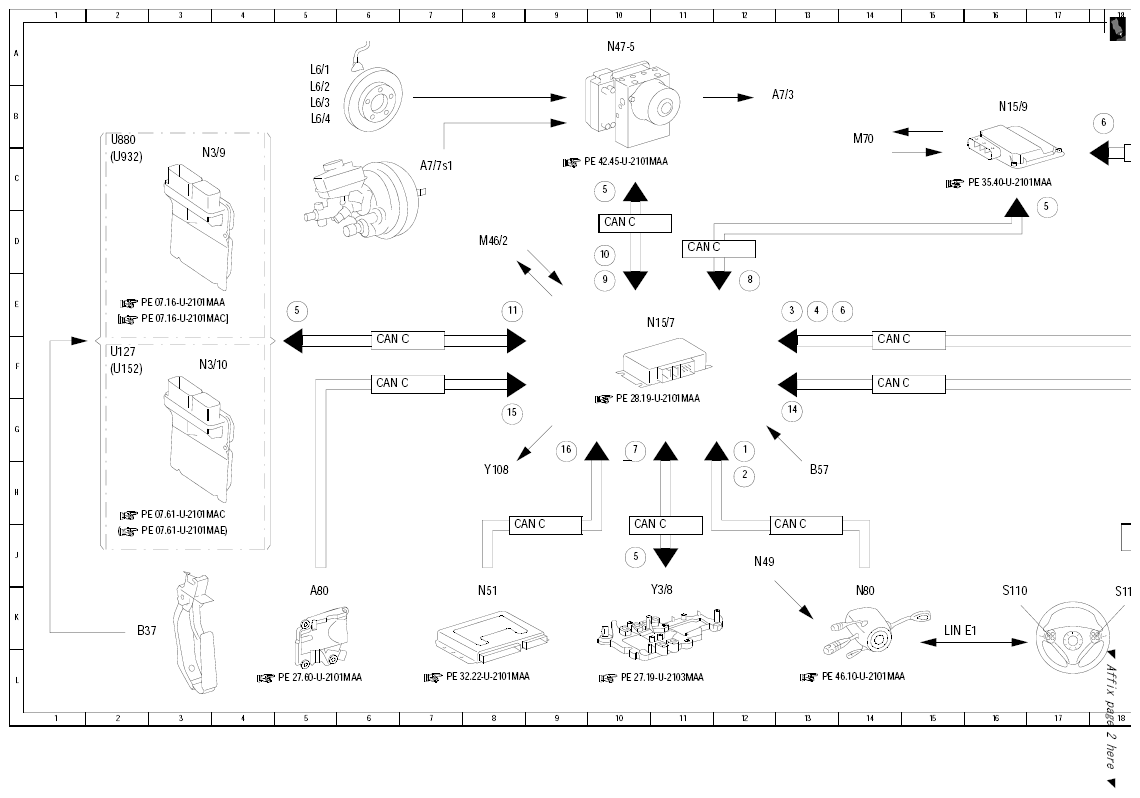

Fig 1: Transfer Case/Rear Axle Differential Lock Control Electrical Function Schematic (1 Of 2)
G10116065Courtesy of MERCEDES-BENZ USA

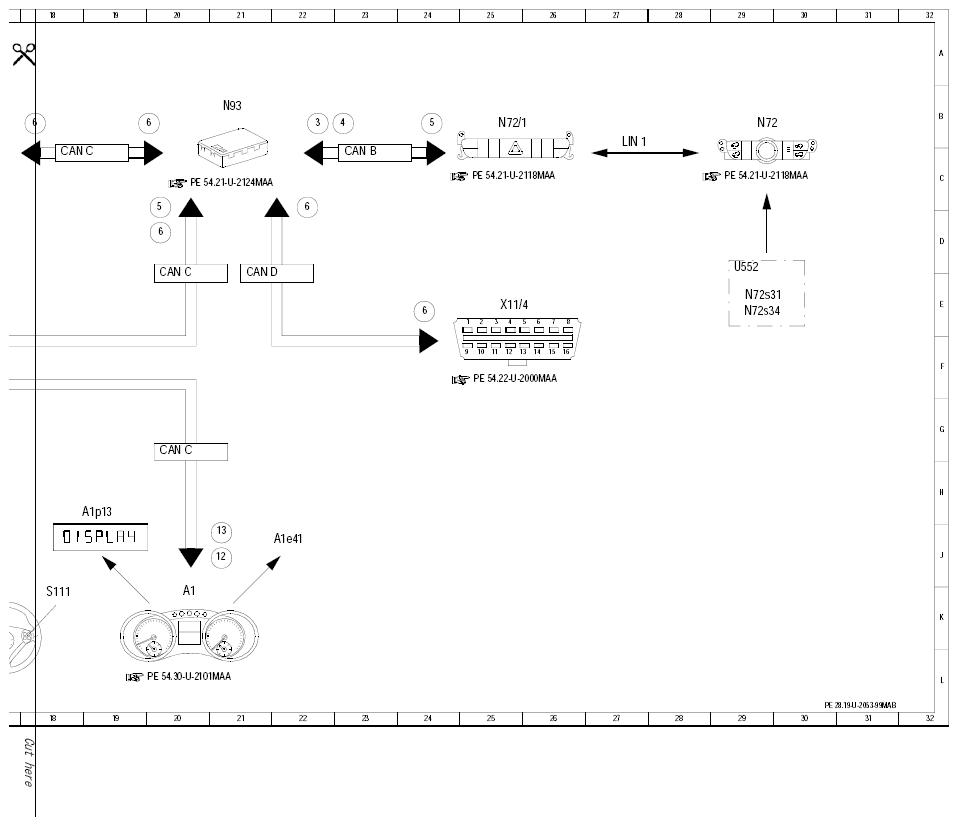

Fig 2: Transfer Case/Rear Axle Differential Lock Control Electrical Function Schematic (2 Of 2)
G10116066Courtesy of MERCEDES-BENZ USA
