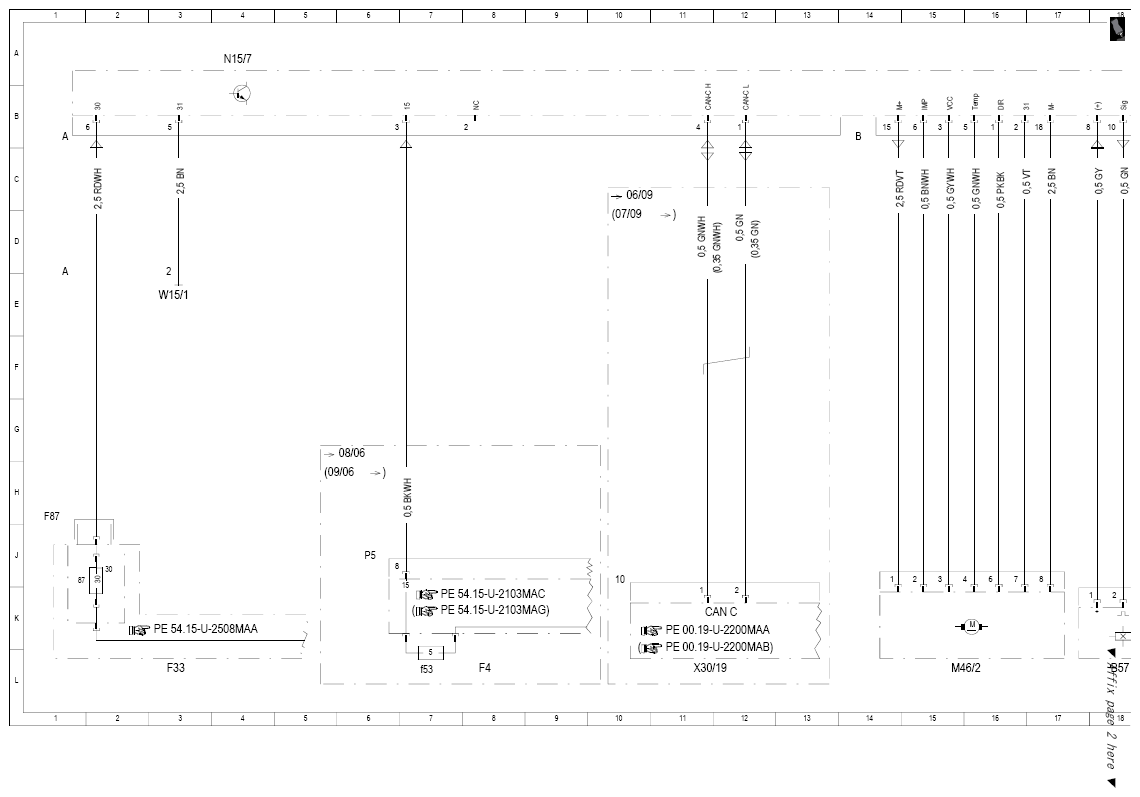

Electric wiring diagram of transfer case control module - PE28.19-U-2101-99MAA
| Code: | Designation: | Position: |
|---|---|---|
| B57 | Transfer case absolute sensor | 18 L |
| CAN C | Engine compartment CAN | 11 K |
| F33 | Battery compartment prefuse box | 3 L |
| F33f87 | Fuse 87 | 1 K |
| F4 | Load compartment fuse and relay box | 8 L |
| F4f53 | Fuse 53 | 7 L |
| M46/2 | Transfer case actuator motor | 15 L |
| N15/7 | Transfer case control unit | 4 A |
| N15/7 | Transfer case control unit | 20 A |
| W15/1 | Ground (right footwell) | 3 E |
| X30/19 | Passenger-side voltage distributor (CAN C) connector | 11 L |
| Y108 | Transfer case switchover magnet | 19 L |
