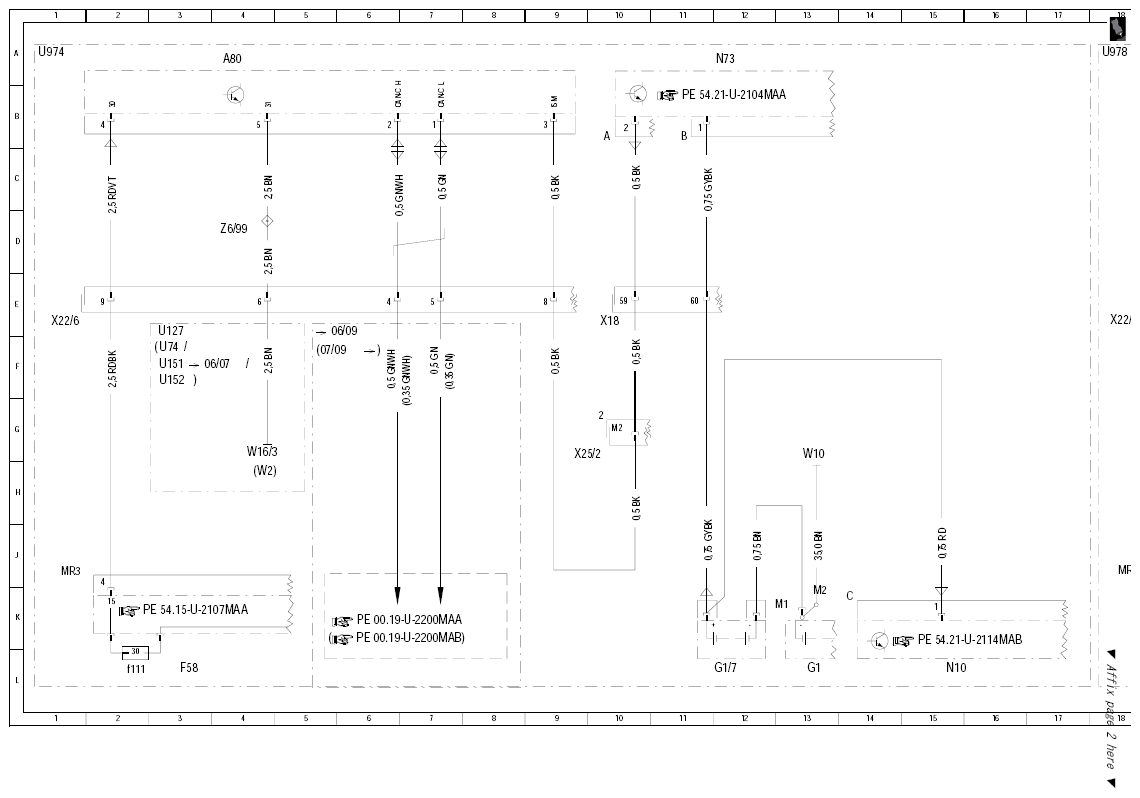

| A80 |
Intelligent servo module for DIRECT SELECT |
4 A |
| A80 |
Intelligent servo module for DIRECT SELECT |
19 A |
| A80 |
Intelligent servo module for DIRECT SELECT |
26 A |
| F58 |
Engine compartment fuse and relay box |
3 L |
| F58 |
Engine compartment fuse and relay box |
20 L |
| F58f111 |
Fuse 111 |
2 L |
| F58f111 |
Fuse 111 |
19 L |
| G1 |
Battery |
13 L |
| G1/7 |
Additional battery |
11 L |
| G1/7 |
Additional battery |
31 L |
| N10 |
Front SAM control unit |
15 L |
| N10 |
Front SAM control unit |
34 L |
| N73 |
EIS [EZS] control unit |
11 A |
| N73 |
EIS [EZS] control unit |
29 A |
| N73 |
EIS [EZS] control unit |
32 A |
| U127 |
Valid for engine 272, engine 273 KE |
3 F |
| U151 |
Valid for engine 113 |
3 F |
| U152 |
Valid for engine 156 |
3 F |
| U74 |
Valid for diesel engines |
3 F |
| U974 |
Not valid for full hybrid drive |
1 A |
| U978 |
Valid for full hybrid drive |
18 A |
| W10 |
Ground (battery) |
13 H |
| W15/1 |
Ground (right footwell) |
32 E |
| W16/3 |
Ground (left assembly compartment, power ground) |
4 H |
| W16/3 |
Ground (left assembly compartment, power ground) |
20 H |
| W2 |
Ground (right front, at lamp unit) |
4 H |
| X18 |
Interior/cockpit connector |
10 E |
| X18 |
Interior/cockpit connector |
29 E |
| X22/6 |
Automatic transmission/intelligent servo module connector |
1 E |
| X22/6 |
Automatic transmission/intelligent servo module connector |
18 E |
| X22/6 |
Automatic transmission/intelligent servo module connector |
26 E |
| X25/2 |
Engine compartment/interior compartment connector |
9 H |
| X25/2 |
Engine compartment/interior compartment connector |
28 H |
| X4/48 |
Additional battery separating point |
31 H |
| Y3/10 |
Hybrid vehicle fully integrated transmission control controller unit |
23 L |
| Z6/99 |
Transmission circuit 31 connector sleeve |
4 D |
| Z6/99 |
Transmission circuit 31 connector sleeve |
20 D |
