Wiring diagram for fully integrated transmission control control unit - PE27.19-U-2103-99MAA

Code: Designation: Position:
A80 Intelligent servo module for DIRECT SELECT 13 L
F58 Engine compartment fuse and relay box 3 L
F58f116 Fuse 116 2 L
U127 Valid for engine 272, engine 273 KE 9 F
U151 Valid for engine 113 9 F
U152 Valid for engine 156 9 F
U74 Valid for diesel engines 9 F
W16/3 Ground (left assembly compartment, power ground) 10 H
W2 Ground (right front, at lamp unit) 11 H
X22/6 Automatic transmission/intelligent servo module connector 1 E
Y3/8 Electric control unit (VGS) 4 A
Y3/8 Electric control unit (VGS) 12 A
Y3/8n1 Turbine speed sensor (VGS) 16 C
Y3/8n2 Internal speed sensor (VGS) 16 C
Y3/8n3 Output speed sensor (VGS) 17 D
Y3/8n4 Fully integrated transmission control (VGS) control unit 3 A
Y3/8s1 Selection range sensor (VGS) 15 D
Y3/8s2 Transmission oil temperature sensor (VGS) 16 D
Y3/8y1 Working pressure control solenoid valve (VGS) 14 B
Y3/8y2 K1 clutch control solenoid valve (VGS) 15 B
Y3/8y3 K2 clutch control solenoid valve (VGS) 14 B
Y3/8y4 K3 clutch control solenoid valve (VGS) 15 B
Y3/8y5 B1 brake control solenoid valve (VGS) 14 C
Y3/8y6 B2 brake control solenoid valve (VGS) 15 C
Y3/8y7 B3 brake control solenoid valve (VGS) 14 D
Y3/8y8 Torque converter lockup clutch control solenoid valve (VGS) 15 D
Z6/99 Transmission circuit 31 connector sleeve 12 E

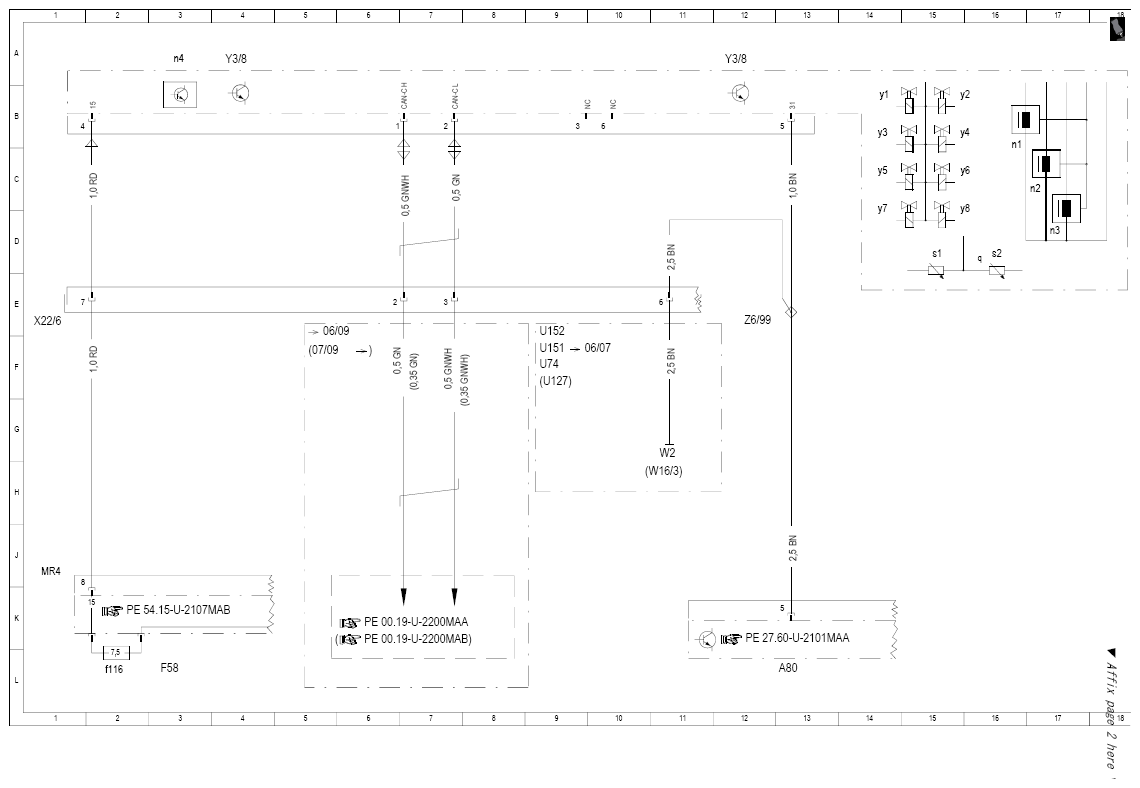

Fig 1: Fully Integrated Transmission Control Control Unit Wiring Diagram (1 Of 2)
G10120150Courtesy of MERCEDES-BENZ USA
Fig 2: Fully Integrated Transmission Control Control Unit Wiring Diagram (2 Of 2)
G10120151Courtesy of MERCEDES-BENZ USA
