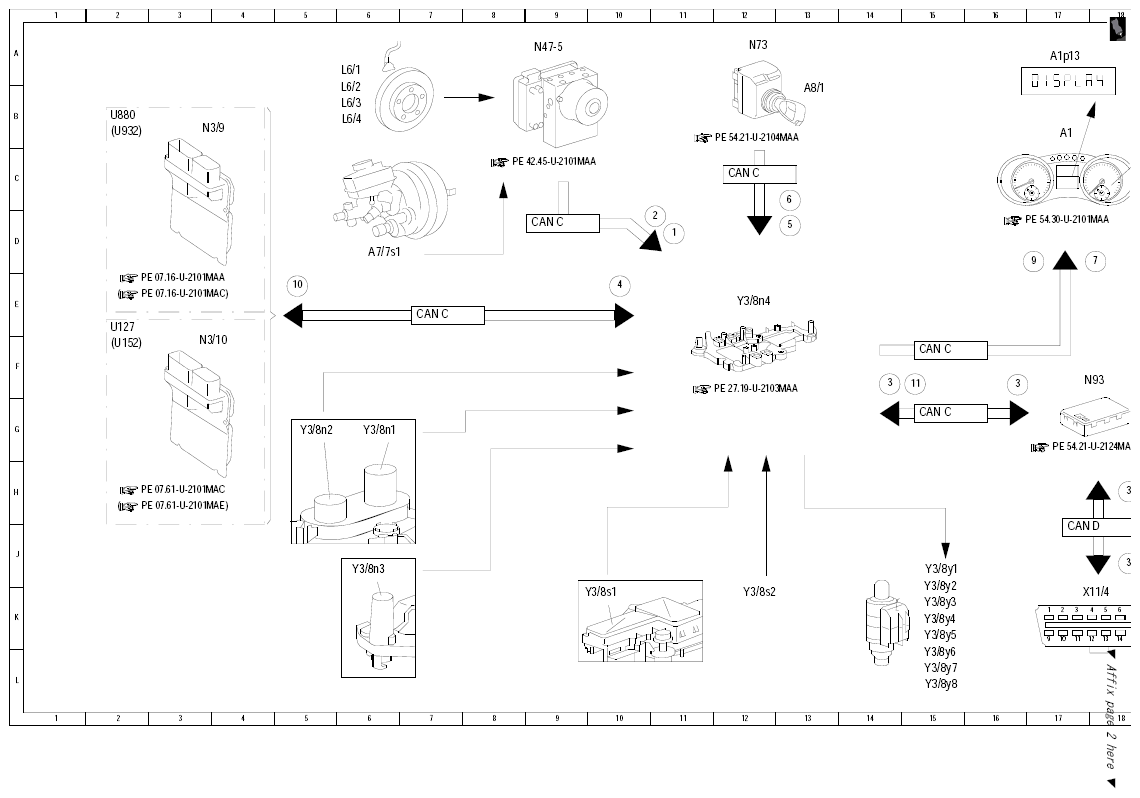

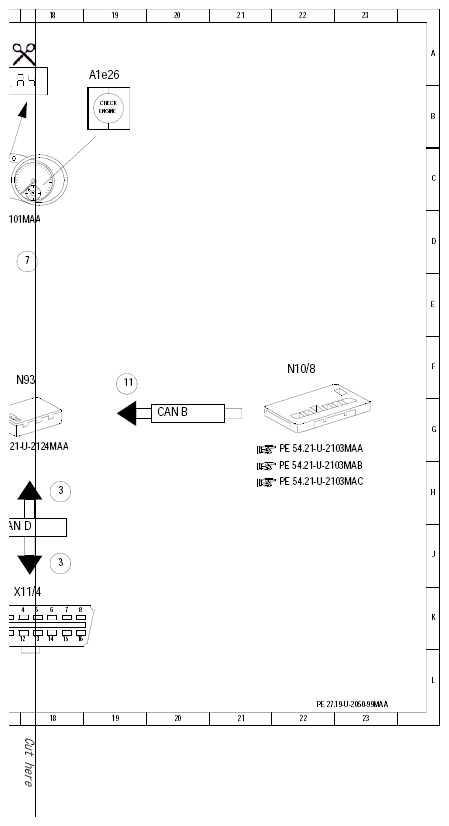

| 1 |
Vehicle speed, signal |
11 D |
| 10 |
Transmission control, status |
5 E |
| 11 |
Trailer recognition, status |
15 F |
| 11 |
Trailer recognition, status |
19 F |
| 2 |
Service brake, status |
11 D |
| 3 |
Transmission control diagnosis, communication |
14 F |
| 3 |
Transmission control diagnosis, communication |
16 F |
| 3 |
Transmission control diagnosis, communication |
18 J |
| 3 |
Transmission control diagnosis, communication |
18 H |
| 4 |
Engine control, status |
10 E |
| 5 |
DAS [FBS] start enable, status |
13 D |
| 6 |
Circuit 15, status |
13 C |
| 7 |
Multifunction display, actuation |
18 D |
| 9 |
CHECK ENGINE indicator lamp, actuation |
17 D |
| A1 |
Instrument cluster |
17 B |
| A1e26 |
"CHECK ENGINE" MIL |
19 A |
| A1p13 |
Multifunction display |
17 A |
| A7/7s1 |
BAS release switch |
6 D |
| A8/1 |
Transmitter key |
13 B |
| CAN B |
Interior CAN |
20 G |
| CAN C |
Engine compartment CAN |
7 E |
| CAN C |
Engine compartment CAN |
9 D |
| CAN C |
Engine compartment CAN |
12 C |
| CAN C |
Engine compartment CAN |
15 G |
| CAN C |
Engine compartment CAN |
15 F |
| CAN D |
Diagnostic CAN |
17 J |
| L6/1 |
Left front wheel speed sensor |
6 A |
| L6/2 |
Right front wheel speed sensor |
6 B |
| L6/3 |
Left rear wheel speed sensor |
6 B |
| L6/4 |
Right rear wheel speed sensor |
6 B |
| N10/8 |
Rear SAM control module |
22 F |
| N3/10 |
ME-SFI [ME] control module |
3 F |
| N3/9 |
CDI control module |
3 B |
| N47-5 |
ESP control module |
9 A |
| N73 |
EIS [EZS] control unit |
12 A |
| N93 |
Central gateway control module |
17 F |
| U127 |
Valid for engine 272, engine 273 KE |
2 F |
| U152 |
Valid for engine 156 |
2 F |
| U880 |
Valid for engine 642 |
2 B |
| U932 |
Valid for engine 642 BLUETEC |
2 B |
| X11/4 |
Data link connector |
17 K |
| Y3/8n1 |
Turbine speed sensor (VGS) |
6 G |
| Y3/8n2 |
Internal speed sensor (VGS) |
5 G |
| Y3/8n3 |
Output speed sensor (VGS) |
6 J |
| Y3/8n4 |
Fully integrated transmission control (VGS) control unit |
12 E |
| Y3/8s1 |
Selection range sensor (VGS) |
9 K |
| Y3/8s2 |
Transmission oil temperature sensor (VGS) |
12 K |
| Y3/8y1 |
Working pressure control solenoid valve (VGS) |
15 J |
| Y3/8y2 |
K1 clutch control solenoid valve (VGS) |
15 K |
| Y3/8y3 |
K2 clutch control solenoid valve (VGS) |
15 K |
| Y3/8y4 |
K3 clutch control solenoid valve (VGS) |
15 K |
| Y3/8y5 |
B1 brake control solenoid valve (VGS) |
15 K |
| Y3/8y6 |
B2 brake control solenoid valve (VGS) |
15 L |
| Y3/8y7 |
B3 brake control solenoid valve (VGS) |
15 L |
| Y3/8y8 |
Torque converter lockup clutch control solenoid valve (VGS) |
15 L |
