Electrical function schematic for gearshift - PE27.19-U-2057-99MAA

Code: Designation: Position:
1 Transmission mode switch, status 14 H
1 Transmission mode switch, status 19 K
1 Transmission mode switch, status 23 K
10 Shift point, increase request 10 E
11 Engine control, status 10 E
2 Steering wheel gear shifter, status 13 D
3 DIRECT SELECT gear selector switch, status 13 D
4 Range selection position, status 14 F
5 Engine torque, reduce request 5 E
6 Shift stage, status 5 E
7 Gear range, status 6 E
8 Gear indicator, actuation 18 E
9 Transmission mode display, actuation 18 E
A1 Instrument cluster 18 C
A1p12 Gear display 17 A
A1p16 Transmission mode display 17 A
A80 Intelligent servo module for DIRECT SELECT 20 F
CAN B Interior CAN 20 L
CAN C Engine compartment CAN 7 E
CAN C Engine compartment CAN 12 D
CAN C Engine compartment CAN 15 H
CAN C Engine compartment CAN 15 G
CAN C Engine compartment CAN 15 F
CAN C Engine compartment CAN 17 J
CAN C Engine compartment CAN 17 G
CAN C Engine compartment CAN 17 E
Code 428 Steering wheel shift paddles 5 A
LIN E1 Steering LIN 10 B
N3/10 ME-SFI [ME] control module 3 F
N3/9 CDI control module 3 B
N72/1 Upper control panel control module 22 K
N72/1s32 Transmission mode switch 22 J
N80 Steering column module 12 B
N93 Central gateway control module 18 K
S110/1 Steering wheel gear shifter MINUS 5 C
S111/1 Steering wheel gear shifter PLUS 9 C
S16/13 Gear selector switch DIRECT SELECT 15 B
U127 Valid for engine 272, engine 273 KE 2 F
U152 Valid for engine 156 2 F
U880 Valid for engine 642 2 B
U932 Valid for engine 642 BLUETEC 2 B
Y3/8n1 Turbine speed sensor (VGS) 6 G
Y3/8n2 Internal speed sensor (VGS) 5 G
Y3/8n3 Output speed sensor (VGS) 6 J
Y3/8n4 Fully integrated transmission control (VGS) control unit 12 E
Y3/8s1 Selection range sensor (VGS) 9 K
Y3/8s2 Transmission oil temperature sensor (VGS) 12 K
Y3/8y1 Working pressure control solenoid valve (VGS) 15 J
Y3/8y2 K1 clutch control solenoid valve (VGS) 15 K
Y3/8y3 K2 clutch control solenoid valve (VGS) 15 K
Y3/8y4 K3 clutch control solenoid valve (VGS) 15 K
Y3/8y5 B1 brake control solenoid valve (VGS) 15 K
Y3/8y6 B2 brake control solenoid valve (VGS) 15 L
Y3/8y7 B3 brake control solenoid valve (VGS) 15 L
Y3/8y8 Torque converter lockup clutch control solenoid valve (VGS) 15 L

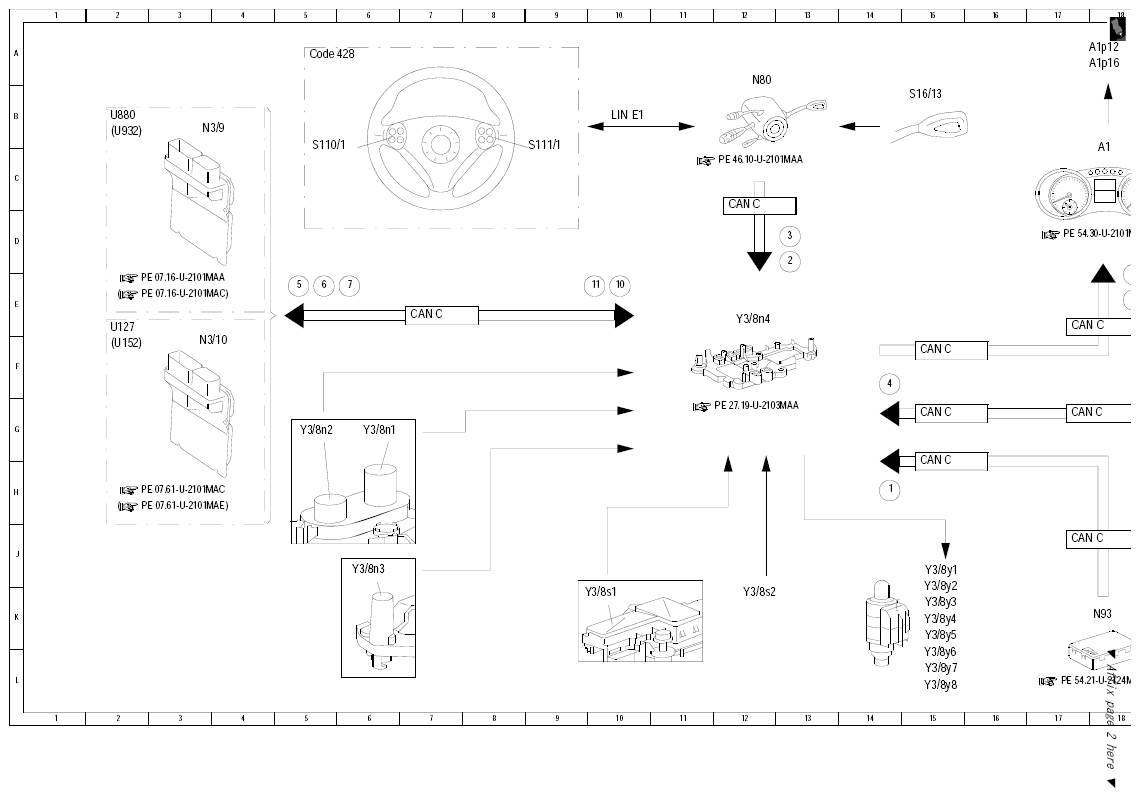

Fig 1: Gearshift Electrical Function Schematic (1 Of 2)
G10115810Courtesy of MERCEDES-BENZ USA

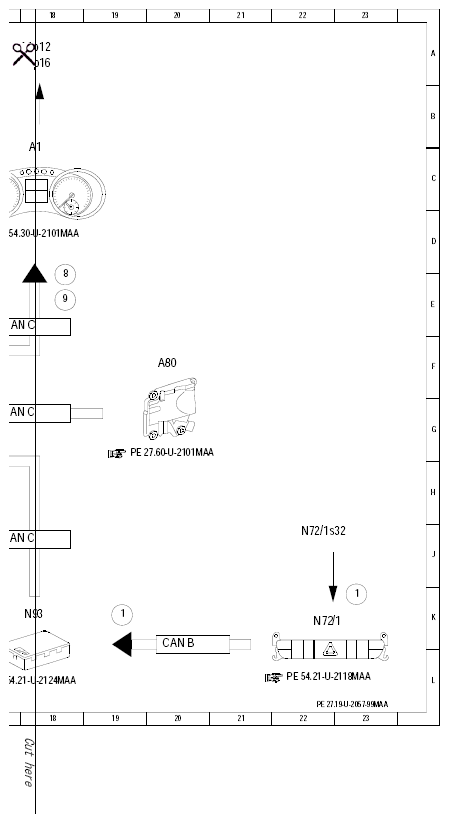

Fig 2: Gearshift Electrical Function Schematic (2 Of 2)
G10115811Courtesy of MERCEDES-BENZ USA
