Electrical function diagram for shift-by-wire - PE27.19-U-2051-99MAA

Code: Designation: Position:
A1 Instrument cluster 7 J
A80 Intelligent servo module for DIRECT SELECT 10 J
B34 ESP brake pressure sensor 6 E
B37 Accelerator pedal sensor 13 A
G1/7 Auxiliary battery 7 B
L6/1 Left front wheel speed sensor 1 D
L6/2 Right front wheel speed sensor 1 D
L6/3 Left rear wheel speed sensor 1 D
L6/4 Right rear wheel speed sensor 1 D
N3/10 ME-SFI [ME] control module 12 D
N3/10 ME-SFI [ME] control module 15 D
N3/9 CDI control module 10 D
N47-5 ESP control module 4 D
N73 EIS [EZS] control unit 7 D
N80 Steering column module 18 G
S110/2 Left steering wheel gear shifter 19 C
S111/2 Right steering wheel gear shifter 17 C
S16/13 Gear selector switch DIRECT SELECT 22 F
U127 Valid for engine 272, engine 273 KE 12 B
U151 Valid for engine 113 14 B
U152 Valid for engine 156 12 C
U880 Valid for engine 642 9 B
Y3/8 Electric control unit (VGS) 4 J

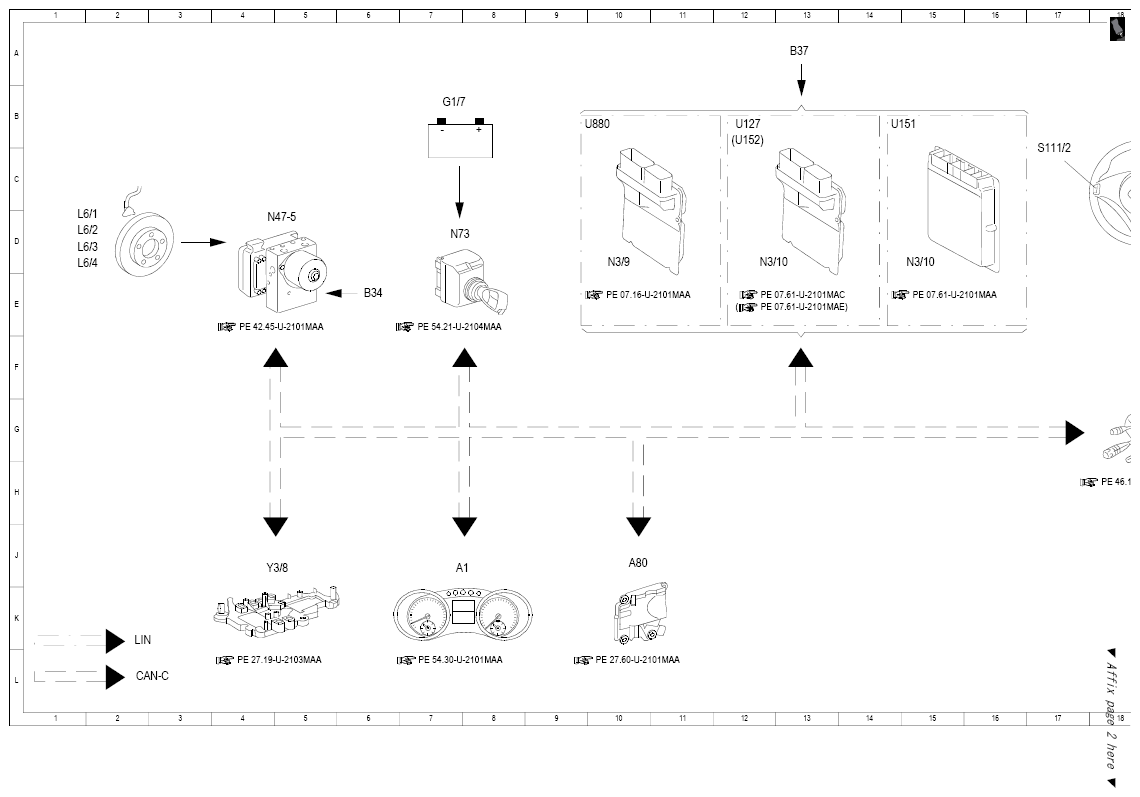

Fig 1: Shift-By-Wire Electrical Function Diagram (1 Of 2)
G10120148Courtesy of MERCEDES-BENZ USA
Fig 2: Shift-By-Wire Electrical Function Diagram (2 Of 2)
G10120149Courtesy of MERCEDES-BENZ USA
