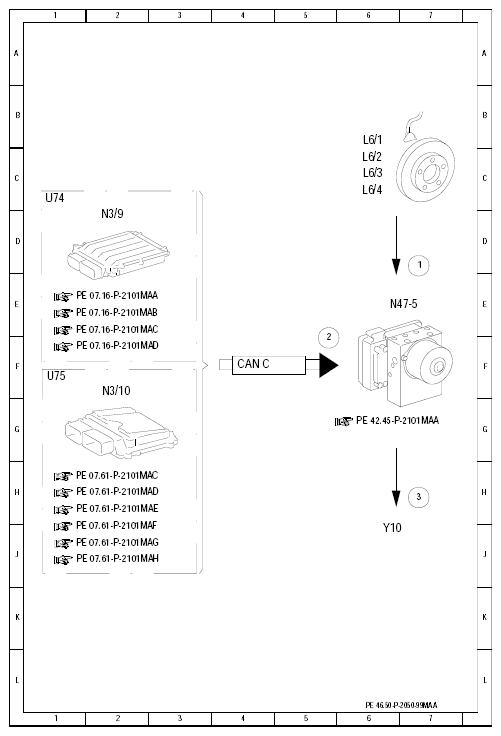

Electrical function schematic for speed-sensitive power steering (PML) - PE46.50-U-2050-99MAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 7 E |
| 2 | Circuit 61, status | 5 F |
| 3 | Speed-sensitive power steering solenoid valve, actuation | 7 H |
| CAN C | Engine compartment CAN | 4 F |
| L6/1 | Left front wheel speed sensor | 6 C |
| L6/2 | Right front wheel speed sensor | 6 C |
| L6/3 | Left rear wheel speed sensor | 6 C |
| L6/4 | Right rear wheel speed sensor | 6 C |
| N3/10 | ME-SFI [ME] control module | 2 G |
| N3/9 | CDI control module | 2 D |
| N47-5 | ESP control module | 6 E |
| U74 | Valid for diesel vehicles | 1 C |
| U75 | Valid for gasoline engines | 1 F |
| Y10 | SPS [PML] solenoid valve | 6 J |
